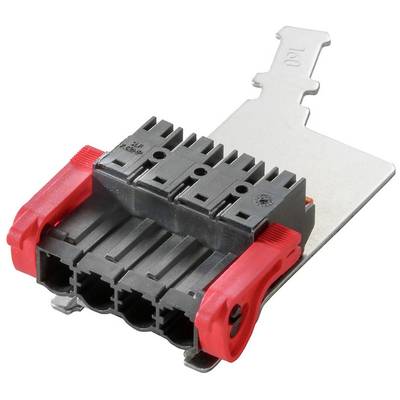

Zdjęcie poglądowe
Zdjęcie poglądowe
Weidmüller 2632780000 Obudowa złącza pin męskiego na kabel SLF 7.62HP/04/180LRSH160 SN BK BX, wire-to-board, piny: 4, 24
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Obudowa złącza pin męskiego na kabel
Rodzaj złącza
złącze męskie
Wymiary siatki
7.62 mm
Ilość pinów
4
System połączenia wtyków
wire-to-board
Liczba (Rozmiar opakowania 40 szt.)
Suma (58,52 zł / Sztuka)
2340,65 zł
2879,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Cechy produktu
Listwa PIN
- Opis: 40 szt.
- Ilość pinów: 4
Dane techniczne
- Seria: BL/SL 7.62HP
- rodzaj połączenia: Złącze pola
- oporność skrośna:< 5mΩ
- rezystancja izolacji:> 108 Ω
- zakres zacisku: 0.08 mm² - 2.5 mm2
- liczba pinów: 1
- moment dokręcania kołnierza śrubowego: 0.15 Nm - 0.25 Nm
- przekrój znamionowy: 2.5 mm²
- temperatura przechowywania: -25 °C -
- +55 °C zakres temperatury montażu: Od -25 °C do +100 °C
- odporność na prąd upływu: >200
- klasa palności:
- Warstwowa konstrukcja V-0 - styk wtykowy: 2-3 µm Ni / 2-4 µm Sn
- napięcie znamionowe: 6 kV
- , min.: 10.7 mm
- konstrukcja powietrzna, min.: 10.7 mm
- materiał styku: PBT
- Kategoria przepięcia: III
- przyłączany typ kabla
- Rodzaj produktu
Obudowa złącza pin męskiego na kabel
- Rodzaj złącza
złącze męskie
- System połączenia wtyków
wire-to-board
- Wymiary siatki
7.62 mm
- Ilość pinów
4
- Natężenie znamionowe
24 A
- Natężenie znamionowe - zaokrąglone
24 A
- Zawartość
40 szt.
- Maksymalna średnica przewodu (system AWG)
14
- Minimalna średnica przewodu (system AWG)
20
- Maksymalna długość ściągania izolacji
10 mm
- Połączenie komponentów
zacisk push-in
- Kąt połączenia
180°
- Materiał obudowy
tworzywo sztuczne
- Numer katalogowy producenta
2632780000
- Kolor
czarny
- Materiał izolacyjny
PBT
- Materiał styku
miedź
- Napięcie znamionowe
1000 V
- Maksymalny przekrój
2.5 mm²
- Minimalny przekrój
0.5 mm²
- Zgodne z RoHS
Tak
IP20
- Kierunek podłączania
równolegle do PCB
- Maksymalna temperatura
+100 °C
- Minimalna temperatura
-50 °C
- Model katalogowy producenta
SLF 7.62HP/04/180LRSH160 SN BK BX
