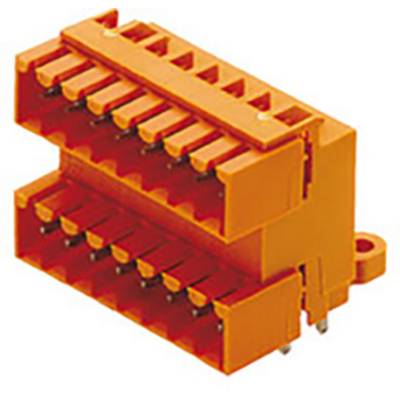

Weidmüller Obudowa złącza pin męskiego na PCB Ilość pinów 24 Wymiary siatki: 3.5 mm 1782800000 10 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Obudowa złącza pin męskiego na PCB
Rodzaj złącza
złącze męskie
Ilość rzędów
2
Wymiary siatki
3.5 mm
Ilość pinów
24
Ilość (zestaw/y)
Oszczędzasz
Cena opakowania (Cena netto)
1
-
259,35 zł
3
3% = 7,19 zł
252,16 zł
5
4% = 10,07 zł
249,28 zł
Rabaty ilościowe różnią się w zależności od sprzedawcy
Oszczędzasz 0,00 zł
Liczba (Rozmiar opakowania 10 szt.)
Suma (259,35 zł / Sztuka)
259,35 zł
319,00 zł
z VAT (klient indywidualny)
Cena netto
Cechy produktu
Listwa PIN
- Opis: 10 szt.
- Ilość rzędów: 2
- Ilość pinów: 24
Dodatkowe informacje:
Dane techniczne
- Seria: BL/SL 3.50
- rodzaj połączenia: Złącze płytki
- drukowanej wysokość najniższej budowy: 23.3 mm
- liczba pinów lutowniczych na biegun: 1
- długość kołka lutowniczego: 3.2 mm
- rezystancja styku:< 5 mΩ:
- Rezystancja izolacji:> 108 Ω
- liczba pinów: 2
- cykle łączenia: 25
- siła połączenia/biegun, maks.: 10 N
- siła przylutowania/biegun, maks.: 8 N
- temperatura przechowywania: -25 °C - +55 °C
- montaż:
- Wymiary końcówki lutowniczej: Od -30°C do +100°C: D = 1.2 mm, ośmiokąt
- odporność na prądy pełzające:> 200
- klasa palności:
- Struktura zmiany V-0 - połączenie lutowane: 2-3 µm Ni / 5-7 µm Sn
- napięcie znamionowe:
- 1.4 kV średnica otworu montażowego: 2.5 mm
- Kategoria przepięcia: II
- Rodzaj produktu
Obudowa złącza pin męskiego na PCB
- Rodzaj złącza
złącze męskie
- Ilość rzędów
2
- System połączenia wtyków
wire-to-board
- Wymiary siatki
3.5 mm
- Ilość pinów w rzędzie
12
- Ilość pinów
24
- Szerokość produktu
43.4 mm
- Natężenie znamionowe
10.5 A
- Natężenie znamionowe - zaokrąglone
10.5 A
- Zawartość
10 szt.
- Wymiary
(S x W x G) 43.4 x 26.5 x 24.7 mm
- Połączenie komponentów
THT
lutowane
- Kąt połączenia
90°
- Numer katalogowy producenta
1782800000
- Kolor
czarny
- Materiał izolacyjny
PBT
- Materiał styku
CuSn (brąz)
- Napięcie znamionowe
200 V
- Wysokość produktu
26.5 mm
- Głębokość produktu
24.7 mm
- Zgodne z RoHS
Tak
IP10
- Kierunek podłączania
prostopadle do PCB
- Maksymalna temperatura
+100 °C
- Minimalna temperatura
-50 °C
- Model katalogowy producenta
SLD 3.50/24/90G 3.2SN BK BX
