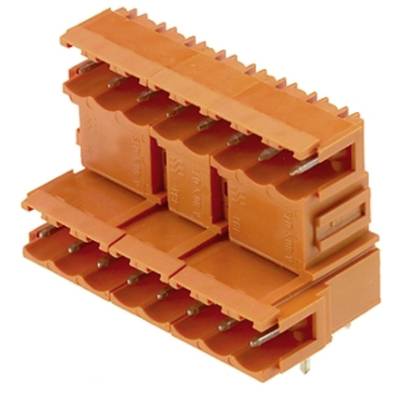

Weidmüller Obudowa złącza pin męskiego na PCB Ilość pinów 32 Wymiary siatki: 5.08 mm 1726650000 10 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Obudowa złącza pin męskiego na PCB
Rodzaj złącza
złącze męskie
Ilość rzędów
2
Wymiary siatki
5.08 mm
Ilość pinów
32
Suma (40,57 zł / Sztuka)
405,69 zł
499,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Cechy produktu
Listwa PIN
- Opis: 10 szt.
- Ilość rzędów: 2
- Ilość pinów: 32
Dodatkowe informacje:
Dane techniczne
- Seria: BL/SL 5.08
- rodzaj połączenia: Złącze płytki
- drukowanej wysokość najniższej budowy: 26.2 mm
- liczba pinów lutowniczych na biegun: 1
- długość kołka lutowniczego: 4.5 mm
- rezystancja przejścia:< 5mΩ:
- Rezystancja izolacji:> 108 Ω
- liczba pinów: 2
- cykle wtykowe: 25
- temperatura przechowywania: -25 °C - °C
- zakres temperatury montażu: -25 °C - +100 °C
- wymiary kołka lutowniczego: D = 1.2 mm, ośmiokątna
- odporność na prądy pełzające:> 200
- klasa palności:
- Warstwowa konstrukcja V-0 – przyłącze lutowane: 1-3 µm Ni / 2-4 µm Sn
- -warstwowa – styk wtykowy: 1-3 µm Ni / 2-4 µm Sn
- napięcie znamionowe: 4 kV
- średnica otworu montażowego: 1.3 mm
- Kategoria przepięcia: II
- Rodzaj produktu
Obudowa złącza pin męskiego na PCB
- Rodzaj złącza
złącze męskie
- Ilość rzędów
2
- System połączenia wtyków
wire-to-board
- Wymiary siatki
5.08 mm
- Ilość pinów w rzędzie
16
- Ilość pinów
32
- Szerokość produktu
83.82 mm
- Natężenie znamionowe
17 A
- Natężenie znamionowe - zaokrąglone
17 A
- Zawartość
10 szt.
- Wymiary
(S x W x G) 83.82 x 30.7 x 22.2 mm
- Połączenie komponentów
THT
lutowane
- Kąt połączenia
90°
- Numer katalogowy producenta
1726650000
- Kolor
czarny
- Materiał izolacyjny
PBT
- Materiał styku
CuSn (brąz)
- Wykończenie strony z PCB
ocynowany
- Wykończenie strony ze wtykami
ocynowany
- Napięcie znamionowe
400 V
- Wysokość produktu
30.7 mm
- Głębokość produktu
22.2 mm
- Zgodne z RoHS
Tak
- Kierunek podłączania
prostopadle do PCB
- Maksymalna temperatura
+100 °C
- Minimalna temperatura
-50 °C
- Model katalogowy producenta
SLD 5.08V/32/90B 4.5 SN SW BX
