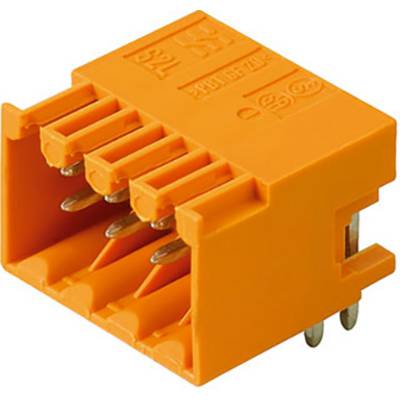

Weidmüller Obudowa złącza pin męskiego na PCB Ilość pinów 44 Wymiary siatki: 3.5 mm 2559790000 18 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Obudowa złącza pin męskiego na PCB
Rodzaj złącza
złącze męskie
Ilość rzędów
2
Wymiary siatki
3.5 mm
Ilość pinów
44
Suma (32,48 zł / Sztuka)
584,55 zł
719,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Cechy produktu
Listwa PIN
- Opis: 18 szt.
- Ilość rzędów: 2
- Ilość pinów: 44
Dodatkowe informacje:
Dane techniczne
- Seria: B2L/S2L 3.50
- rodzaj połączenia:
- Wysokość przyłącza: Budowa płyty platynowej: 10.5 mm
- liczba pinów do lutowania na biegun: 1
- długość kołka lutowniczego: 3.5 mm
- rezystancja izolacji:> 108 Ω
- liczba biegunów: 2
- cykle łączenia: 25
- siła połączenia/biegun, maks.: 5 N
- siła przyciągnienia/biegun, maks.: 4 N
- temperatura przechowywania: -25 °C - +55 °C
- wymiary montażowe: -30 °C - +100 °C wymiary kołka lutowniczego: D = 1 mm, ośmiokątna
- odporność na prądy pełzające:> 200
- klasa palności:
- Struktura warstwowa V-0 – przyłącze lutowane: 2-3 µm Ni / 5-7 µm Sn
- -gliny mierzone napięcie udarowe:
- Średnica otworu montażowego 2.5 kV: 1.3 mm
- Kategoria przepięcia: II
- Rodzaj produktu
Obudowa złącza pin męskiego na PCB
- Rodzaj złącza
złącze męskie
- Ilość rzędów
2
- System połączenia wtyków
wire-to-board
- Wymiary siatki
3.5 mm
- Ilość pinów w rzędzie
22
- Ilość pinów
44
- Szerokość produktu
78.4 mm
- Natężenie znamionowe
10 A
- Natężenie znamionowe - zaokrąglone
10 A
- Zawartość
18 szt.
- Wymiary
(S x W x G) 78.4 x 14 x 14.2 mm
- Połączenie komponentów
THT
lutowane
- Kąt połączenia
90°
- Numer katalogowy producenta
2559790000
- Kolor
pomarańczowy
- Materiał izolacyjny
PBT
- Materiał styku
stop Cu, cynowany
- Wykończenie strony z PCB
ocynowany
- Wykończenie strony ze wtykami
ocynowany
- Napięcie znamionowe
250 V
- Wysokość produktu
14 mm
- Głębokość produktu
14.2 mm
- Zgodne z RoHS
Tak
IP10
- Kierunek podłączania
prostopadle do PCB
- Maksymalna temperatura
+100 °C
- Minimalna temperatura
-50 °C
- Model katalogowy producenta
S2L 3.50/44/90G 3.5SN OR BX
