Weidmüller Obudowa złącza pin żeńskiego na kabel BV/SV Ilość pinów 3 Wymiary siatki: 7.62 mm 1157440000 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Obudowa złącza pin żeńskiego na kabel
Rodzaj złącza
złącze żeńskie proste
Ilość rzędów
1
Seria złączy
BV/SV
Wymiary siatki
7.62 mm
Karta katalogowa (PDF)
40 Sztuki
Ilość (sztuka)
Oszczędzasz
Cena opakowania (Cena netto)
25
-
10,80 zł
75
7% = 0,80 zł
10,00 zł
125
10% = 1,13 zł
9,67 zł
250
12% = 1,34 zł
9,46 zł
500
15% = 1,58 zł
9,22 zł
1000
17% = 1,86 zł
8,94 zł
2500
20% = 2,21 zł
8,59 zł
Rabaty ilościowe różnią się w zależności od sprzedawcy
Oszczędzasz 0,00 zł
Liczba
Min.: 25
Vielfache: 1
Suma (10,80 zł / Sztuka)
270,00 zł
13,28 zł
z VAT (klient indywidualny)
Cena netto
Cechy produktu
Listwa PIN
- Opis: 1 szt.
- Ilość rzędów: 1
- Ilość pinów: 3
Dodatkowe informacje:
Dane techniczne
- Rodzaj produktu
Obudowa złącza pin żeńskiego na kabel
- Rodzaj złącza
złącze żeńskie proste
- Ilość rzędów
1
- System połączenia wtyków
wire-to-board
- Seria złączy
BV/SV
- Wymiary siatki
7.62 mm
- Ilość pinów w rzędzie
3
- Ilość pinów
3
- Szerokość produktu
44.70 mm
- Natężenie znamionowe
33 A
- Natężenie znamionowe - zaokrąglone
33 A
- Zawartość
1 szt.
- Maksymalna średnica przewodu (system AWG)
8
- Minimalna średnica przewodu (system AWG)
24
- Maksymalna długość ściągania izolacji
12.00 mm
- Wymiary
(D x S x W) 24.30 x 44.70 x 39.36 mm
- Połączenie komponentów
klema sprężynowa
złącze męskie
- Materiał obudowy
PA GF
- Numer katalogowy producenta
1157440000
- Produkt przemysłowy
tak
- Materiał styku
stop Cu, cynowany
- Wykończenie strony ze wtykami
ocynowany
- Napięcie znamionowe
600 V
- Wysokość produktu
39.36 mm
- Długość produktu
24.30 mm
- Maksymalny przekrój
10.00 mm²
- Minimalny przekrój
0.50 mm²
- Zgodne z RoHS
Tak
- Kierunek podłączania
prostopadle do PCB
- Model katalogowy producenta
BVF 7.62HP/03/180MSF2 BCF/04R SN BK BX
Do pobrania
Karta katalogowa
Karta katalogowa 3361295 Weidmüller Obudowa złącza pin żeńskiego na kabel BV/SV Ilość pinów 3 Wymiary siatki: 7.62 mm 1157440000 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3361295 Weidmüller Obudowa złącza pin żeńskiego na kabel BV/SV Ilość pinów 3 Wymiary siatki: 7.62 mm 1157440000 1 szt.
Opis

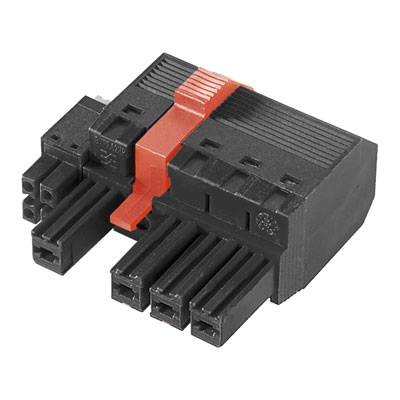

Złącze wtykowe płytek drukowanych. Wtyczka gniazdowa, 7,62 mm, liczba biegunów: 3, 180°, złącze sprężynowe PUSH IN, zakres mocowania, przyłącze znamionowe, maks.: 10 mm², pudełko. Kombinowane złącze gniazdowe 180° ze stykami energetycznymi i sygnałowymi w technologii przyłączeniowej PUSH IN z samozatrzaskową blokadą środkowego kołnierza, opcjonalnie z wtykowym złączem ekranującym w rastrze 7,62. Umożliwia jednoczesne wprowadzenie połączeń zasilania, sygnału i (opcjonalnie) ekranu. Idealny do łączenia napędów serwo i asynchronicznych. Spełnia wymagania IEC 61800-5-1 i UL 1059 ClassC 600 V dla styków energetycznych. Samoblokujący kołnierz środkowy z automatyczną blokadą zmniejsza zapotrzebowanie na miejsce o jedną szerokość siatki w porównaniu do konwencjonalnych rozwiązań. Wtykowe złącze ekranu styka się z dużą powierzchnią obudowy urządzenia i nie wymaga osobnego skręcania. Opcjonalnie na zamówienie: bez przyłącza ekranu, bez mocowania kołnierzowego lub kołnierza środkowego z dodatkowym mocowaniem śrubowym. 0,2–6,0 mm² (IEC) / 28–12 AWG (UL), 1000 V (IEC) / 600 V (UL), 38 A (IEC) / 35 A (UL).
