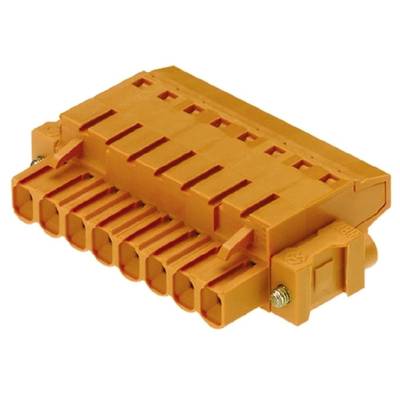

Zdjęcie poglądowe
Zdjęcie poglądowe
Weidmüller 1011460000 Obudowa złącza pin żeńskiego na kabel BLT 5.08HC/16/180F SN GN BX, wire-to-board, piny: 16, 27 A,
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Obudowa złącza pin żeńskiego na kabel
Rodzaj złącza
gniazdo
Wymiary siatki
5.08 mm
Ilość pinów
16
System połączenia wtyków
wire-to-board
5 Sztuki
Liczba (Rozmiar opakowania 324 szt.)
Suma (69,50 zł / Sztuka)
22 519,51 zł
27 699,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 5 zestaw/y
Cechy produktu
Listwa PIN
- Opis: 324 szt.
- Ilość pinów: 16
Dane techniczne
- Seria: BL/SL 5.08
- rodzaj połączenia: Złącze magistrali
- , rezystancja skrośna:< 5mΩ:
- > 108 Ω
- zaciskania: 0.13 mm² - 2.5 mm²
- liczba pinów: 1
- cykle wtykowe: 25
- siła połączenia/biegun, maks.: 8 N
- siła ciągnięcia/biegun, maks.: 7 N
- moment dokręcania kołnierza śrubowego: 0.15 Nm - 0.2 Nm
- przekrój znamionowy: 2.5 mm²
- temperatura przechowywania: Od -25°C do +55°C
- zakres temperatury montażu: Od -25°C do +100°C
- moment dokręcania: 0.4 Nm - 0.5 Nm
- śruba zaciskowa: M 2.5
- odporność na prądy pełzające:> 200
- klasa palności: Konstrukcja warstwowa V-0
- - styk wtykowy: 4-8 µm Sn
- napięcie udarowe: 4 kV
- Kategoria przepięcia: III
- podłączana typ kabla: Kabel okrągły
- Rodzaj produktu
Obudowa złącza pin żeńskiego na kabel
- Rodzaj złącza
gniazdo
- System połączenia wtyków
wire-to-board
- Specyfikacje klem zaciskowych
z połączeniem śrubowym
- Wymiary siatki
5.08 mm
- Ilość pinów
16
- Szerokość produktu
91.08 mm
- Natężenie znamionowe
27 A
- Natężenie znamionowe - zaokrąglone
27 A
- Zawartość
324 szt.
- Maksymalna średnica przewodu (system AWG)
14
- Minimalna średnica przewodu (system AWG)
26
- Maksymalna długość ściągania izolacji
13 mm
- Wymiary
(S x W x G) 91.08 x 12.2 x 31.8 mm
- Połączenie komponentów
terminal śrubowy
- Kąt połączenia
180°
- Materiał obudowy
tworzywo sztuczne
- Numer katalogowy producenta
1011460000
- Kolor
zielony
- Materiał izolacyjny
PBT
- Materiał styku
CuSn (brąz)
- Wykończenie strony ze wtykami
ocynowany
- Napięcie znamionowe
400 V
- Wysokość produktu
12.2 mm
- Głębokość produktu
31.8 mm
- Maksymalny przekrój
2.5 mm²
- Minimalny przekrój
0.2 mm²
- Zgodne z RoHS
Tak
IP20
- Kierunek podłączania
równolegle do PCB
- Maksymalna temperatura
+100 °C
- Minimalna temperatura
-50 °C
- Model katalogowy producenta
BLT 5.08HC/16/180F SN GN BX
