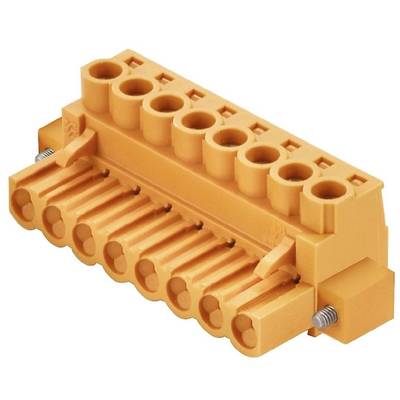

Zdjęcie poglądowe
Zdjęcie poglądowe
Weidmüller Obudowa złącza pin żeńskiego na kabel BLZP Ilość pinów 3 Wymiary siatki: 5.08 mm 1283640000 72 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Obudowa złącza pin żeńskiego na kabel
Rodzaj złącza
gniazdo
Ilość rzędów
1
Seria złączy
BLZP
Wymiary siatki
5.08 mm
Suma (7,10 zł / Sztuka)
511,38 zł
629,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Cechy produktu
Listwa PIN
- Opis: 72 szt.
- Ilość rzędów: 1
- Ilość pinów: 3
Dodatkowe informacje:
Dane techniczne
- Seria: BL/SL 5.08
- rodzaj połączenia: Złącze magistrali
- , rezystancja skrośna:< 5mΩ:
- > 108 Ω
- zaciskania: 0.13 mm² - 4 mm²
- liczba pinów: 1
- cykle wtykowe: 25
- siła połączenia/biegun, maks.: 10 N
- siła ciągnięcia/biegun, maks.: 9 N
- moment dokręcania kołnierza śrubowego: 0.15 Nm - 0.2 Nm
- przekrój znamionowy: 4 mm²
- temperatura przechowywania: Od -25°C - +55°C
- zakres temperatury montażu: Od -25°C do +100°C
- moment dokręcania: 0.4 Nm - 0.5 Nm
- śruba zaciskowa: M 2.5
- ostrze wkrętaka: 0.6 x 3.5, PH 1, PZ 1
- odporność na prąd:> 200
- klasa palności: V-0
- warstwowa - styk wtykowy: 4-8 µm Sn
- napięcie znamionowe: 4 kV
- Kategoria przepięcia
- : III podłączana typ kabla: Kabel okrągły
- Rodzaj produktu
Obudowa złącza pin żeńskiego na kabel
- Rodzaj złącza
gniazdo
- Ilość rzędów
1
- System połączenia wtyków
wire-to-board
- Seria złączy
BLZP
- Specyfikacje klem zaciskowych
z połączeniem śrubowym
- Wymiary siatki
5.08 mm
- Ilość pinów w rzędzie
1
- Ilość pinów
3
- Szerokość produktu
25.04 mm
- Natężenie znamionowe
23 A
- Natężenie znamionowe - zaokrąglone
23 A
- Zawartość
72 szt.
- Maksymalna średnica przewodu (system AWG)
12
- Minimalna średnica przewodu (system AWG)
30
- Maksymalna długość ściągania izolacji
7 mm
- Wymiary
(S x W x G) 25.04 x 16.1 x 20 mm
- Połączenie komponentów
śrubowe
złącze męskie
- Kąt połączenia
180°
- Materiał obudowy
tworzywo sztuczne
- Rozmiar gwintu
M2.5
- Numer katalogowy producenta
1283640000
- Kolor
zielony
- Materiał izolacyjny
PBT
- Materiał styku
stop Cu, cynowany
- Wykończenie strony z PCB
cyna
- Wykończenie strony ze wtykami
ocynowany
- Napięcie znamionowe
400 V
- Wysokość produktu
16.1 mm
- Głębokość produktu
20 mm
- Maksymalny przekrój
4 mm²
- Minimalny przekrój
0.2 mm²
- Zgodne z RoHS
Tak
IP20
- Kierunek podłączania
równolegle do PCB
- Maksymalna temperatura
+100 °C
- Minimalna temperatura
-50 °C
- Model katalogowy producenta
BLZP 5.08HC/03/180F SN GN BX
