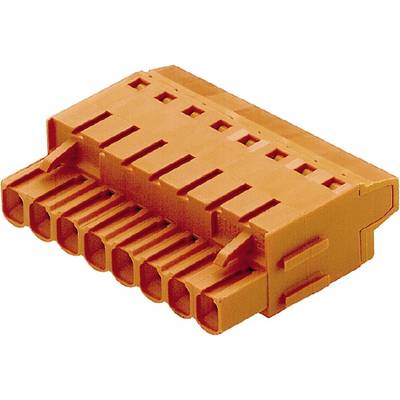

Weidmüller 1502460000 Obudowa złącza pin żeńskiego na kabel BLT 5.08HC/08/180B SN OR BX, wire-to-board, piny: 8, 27 A, 4
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Obudowa złącza pin żeńskiego na kabel
Rodzaj złącza
gniazdo
Ilość rzędów
1
Wymiary siatki
5.08 mm
Ilość pinów
8
105 Sztuki
Ilość (zestaw/y)
Oszczędzasz
Cena opakowania (Cena netto)
10
-
852,85 zł
30
2% = 20,82 zł
832,03 zł
50
3% = 29,09 zł
823,76 zł
100
4% = 34,63 zł
818,22 zł
Rabaty ilościowe różnią się w zależności od sprzedawcy
Oszczędzasz 0,00 zł
Liczba (Rozmiar opakowania 42 szt.)
Min.: 10
Vielfache: 10
Suma (852,85 zł / Sztuka)
8528,50 zł
1049,01 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Cechy produktu
Listwa PIN
- Opis: 42 szt.
- Ilość rzędów: 1
- Ilość pinów: 8
Dane techniczne
- Seria: BL/SL 5.08
- rodzaj połączenia: Złącze pola
- , opór przejściowy<: 5mΩ
- rezystancja izolacji:> 108 Ω
- obszar zacisku: 0.13 mm² - 2.5 mm²
- liczba pinów: 1
- cykle wtykowe: 25
- siła połączenia/biegun, maks.: 8 N
- siła ciągnięcia/biegun, maks.: 7 N
- przekrój znamionowy: 2.5 mm²
- temperatura przechowywania: -25 °C - °C
- zakres temperatury montażu: +55 °C Od -25°C do +100°C
- moment dokręcania: 0.4 Nm - 0.5 Nm
- śruba zaciskowa: M 2.5
- ostrze wkrętaka: 0.6 x 3.5
- odporność na prąd pełzający:> 200
- klasa palności: Konstrukcja warstwowa V-0
- - styk wtykowy: 4-8 µm Sn
- napięcie konstrukcyjne: 4 kV
- Kategoria przepięcia: III
- podłączana typ kabla: Kabel okrągły
- Rodzaj produktu
Obudowa złącza pin żeńskiego na kabel
- Rodzaj złącza
gniazdo
- Ilość rzędów
1
- System połączenia wtyków
wire-to-board
- Wymiary siatki
5.08 mm
- Ilość pinów w rzędzie
8
- Ilość pinów
8
- Szerokość produktu
42.66 mm
- Natężenie znamionowe
27 A
- Natężenie znamionowe - zaokrąglone
27 A
- Zawartość
42 szt.
- Maksymalna średnica przewodu (system AWG)
14
- Minimalna średnica przewodu (system AWG)
28
- Maksymalna długość ściągania izolacji
13 mm
- Wymiary
(S x W x G) 42.66 x 12.2 x 31.8 mm
- Połączenie komponentów
terminal śrubowy
- Kąt połączenia
180°
- Materiał obudowy
tworzywo sztuczne
- Numer katalogowy producenta
1502460000
- Kolor
pomarańczowy
- Materiał izolacyjny
PBT
- Materiał styku
CuSn (brąz)
- Wykończenie strony ze wtykami
ocynowany
- Napięcie znamionowe
400 V
- Wysokość produktu
12.2 mm
- Głębokość produktu
31.8 mm
- Maksymalny przekrój
2.5 mm²
- Minimalny przekrój
0.2 mm²
- Zgodne z RoHS
Tak
IP20
- Kierunek podłączania
równolegle do PCB
- Maksymalna temperatura
+100 °C
- Minimalna temperatura
-50 °C
- Model katalogowy producenta
BLT 5.08HC/08/180B SN OR BX
