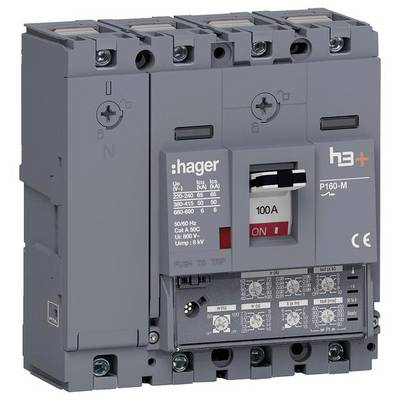

Wyłącznik zasilania Hager HMS101JC Zakres ustawienia (Prąd): 100 A (max) sztuka 1 szt.

Wyłącznik nadprądowy h3+ P160 LSI 4P4D N0-50-100% 100A 50kA CTC. Wyłącznik kompaktowy zgodny z normą DIN EN 60947-2 chroni instalację elektryczną i sieci przed przeciążeniami i zwarciami. Krzywą wyzwalania elektronicznego zwalniania można regulować za pomocą obrotowego przełącznika zatrzaskowego. Wyzwalacze prądu przeciążeniowego (Ir), krótkozwłocznego prądu zwarciowego (Isd) i zabezpieczenia zwarciowego bezzwłocznego (Ii) oraz zwłoki czasowej tr w przypadku przeciążenia i zwłoki czasowej tsd dla krótkotrwałe opóźnione wyłączenie zwarciowe można ustawić oddzielnie. Dodatkowo krzywą wyłączania można regulować odwrotnie proporcjonalnie za pomocą aktywowanej funkcji I²t pomiędzy prądami zwarciowymi Ii i Isd a czasem zadziałania krótkotrwałego zwłocznego i bezzwłocznego. Zabezpieczenie przewodu neutralnego można ustawić za pomocą pokrętła w pozycji WYŁ., 50% Ir i Isd lub 100% Ir i Isd. Opóźnienie czasowe pozostaje takie samo jak dla tr i tsd. Dioda LED gotowości świeci na zielono, gdy spust jest gotowy do użycia, i miga na pomarańczowo, gdy wykryty zostanie błąd wewnętrzny w wyzwalaczu. Dioda wskaźnika nadprądowego zaczyna migać na czerwono, gdy I = 105% Ir i pozostaje światłem ciągłym na czerwono, gdy I> 112% irlandzki. Kolejna dioda LED sygnalizuje nadmierną temperaturę w jednostce wyzwalającej. Świeci się na czerwono, jeśli wewnętrznie przekroczona zostanie temperatura 105°C. Po położeniu przełącznika można rozpoznać trzy różne stany robocze (ON = w górę, OFF = w dół, wyzwalany = pozycja środkowa). Urządzenie do blokowania stanu przełączenia w pozycji ON lub OFF jest zintegrowane i może być używane ze standardową kłódką bez dodatkowych akcesoriów. Za pomocą przycisku spustowego można przetestować mechanizm spustowy i otworzyć styki główne. Pokrywa na zawiasach z uwięzioną śrubą szybkiego zwalniania zapewnia dostęp do przestrzeni montażowej dla opcjonalnych styków pomocniczych i innych wyzwalaczy. Zintegrowane akcesoria są dostępne poprzez okienko kontrolne bez konieczności otwierania pokrywy na zawiasach
