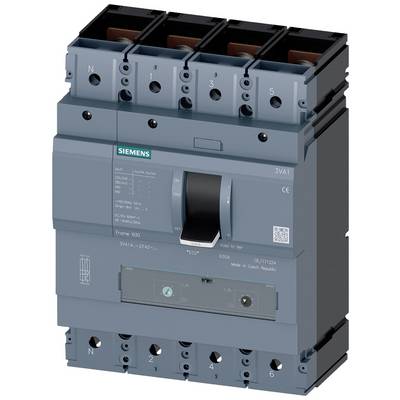

Wyłącznik zasilania Siemens 3VA1463-6EF42-0AA0 Zakres ustawienia (Prąd): 441 - 630 A Maksymalne napięcie przełączania: 6
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Wyłącznik zasilania
Maksymalne ustawienie natężenia
630 A
Połączenie komponentów
śrubowe
Model katalogowy producenta
3VA1463-6EF42-0AA0
Minimalne ustawienie natężenia
441 A
Karta katalogowa (PDF)
Ilość (zestaw/y)
Oszczędzasz
Cena opakowania (Cena netto)
1
-
13 169,92 zł
3
2% = 321,35 zł
12 848,57 zł
5
3% = 449,10 zł
12 720,82 zł
10
4% = 534,70 zł
12 635,22 zł
Rabaty ilościowe różnią się w zależności od sprzedawcy
Oszczędzasz 0,00 zł
Liczba
Suma (13 169,92 zł / Sztuka)
13 169,92 zł
16 199,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dane techniczne
- Przydatność do stosowania: ochrona roślin
- Układ podłączenia elektrycznego / dla obwodu głównego: podłączenie od przodu
- Konstrukcja elementu obsługowego: dźwignia
- Trwałość mechaniczna (cykle przełączania) / typowo: 15000
- Żywotność elektryczna (cykle przełączania) / przy AC-1 / przy 380/415 V: 4000
- Żywotność elektryczna (cykle przełączania) / przy 1/2 prądu znamionowego / przy AC-1 / przy 380/415 V: 12000
- Żywotność elektryczna (cykle przełączania) / przy AC-1 / przy 690 V: 2700
- Element produktu / pokrętło regulacyjne: tak
- Rozszerzenie produktu / opcja / napęd silnikowy: tak
- Ochrona urządzenia: tak
- Wykończenie / Zaciski / Wykończenie górnej części przełącznika (N, 1, 3, 5): Srebrne
- Wykończenie / Zaciski / Wykończenie dolnej części przełącznika (N, 2, 4, 6): Srebro
- Napięcie izolacji: 800 V
- Strata mocy / maksymalna: 192,9 W
- Rodzaj zabezpieczenia / wyzwalacz nadprądowy: LIN
- Projekt monitorowania zwarć doziemnych: Brak
- Wersja z wyzwalaczem I / regulowana: tak
- Zdolność wyłączania Roboczy prąd zwarciowy (Ics) / przy 240 V: 100 kA
- Zdolność wyłączania Roboczy prąd zwarciowy (Ics) / przy 690 V: 6 kA
- Graniczny prąd zwarciowy zwarciowy (Icu) / przy 240 V: 100 kA
- Zdolność wyłączania granicznego prądu zwarciowego (Icu) / przy 690 V: 10 kA
- Zdolność załączania prądu zwarciowego (Icm) / przy 240 V: 220 kA
- Zdolność załączania prądu zwarciowego (Icm) / przy 690 V: 17 kA
- Cecha produktu / ze zwolnieniem L / regulowana: tak
- Cecha produktu / z ochroną przewodu N / regulowana: tak
- Rodzaje przekrojów przewodów możliwych do podłączenia / do połączenia płaskownikiem / minimum: 20 x 1 mm
- Rodzaje możliwych do podłączenia przekrojów przewodów / do połączenia z płaskownikiem / maksymalnie: 35 x 10 mm
- Rodzaj produktu
Wyłącznik zasilania
- Model katalogowy producenta
3VA1463-6EF42-0AA0
- Minimalne ustawienie natężenia
441 A
- Maksymalne ustawienie natężenia
630 A
- Zakres ustawienia (Prąd)
441 - 630 A
- Ilość pinów
4 styki
- Maksymalne napięcie przełączania
690 V/AC
600 V/DC
- Sposób montażu
stacjonarny
- Minimalna temperatura
-25 °C
- Maksymalna temperatura
+70 °C
- Klasa zdolności przełączania
H
- Rodzaj wyzwalacza nadprądowego
TM240
- Połączenie komponentów
śrubowe
IP40
- Głębokość produktu
110 mm
- Szerokość produktu
184 mm
- Wysokość produktu
248 mm

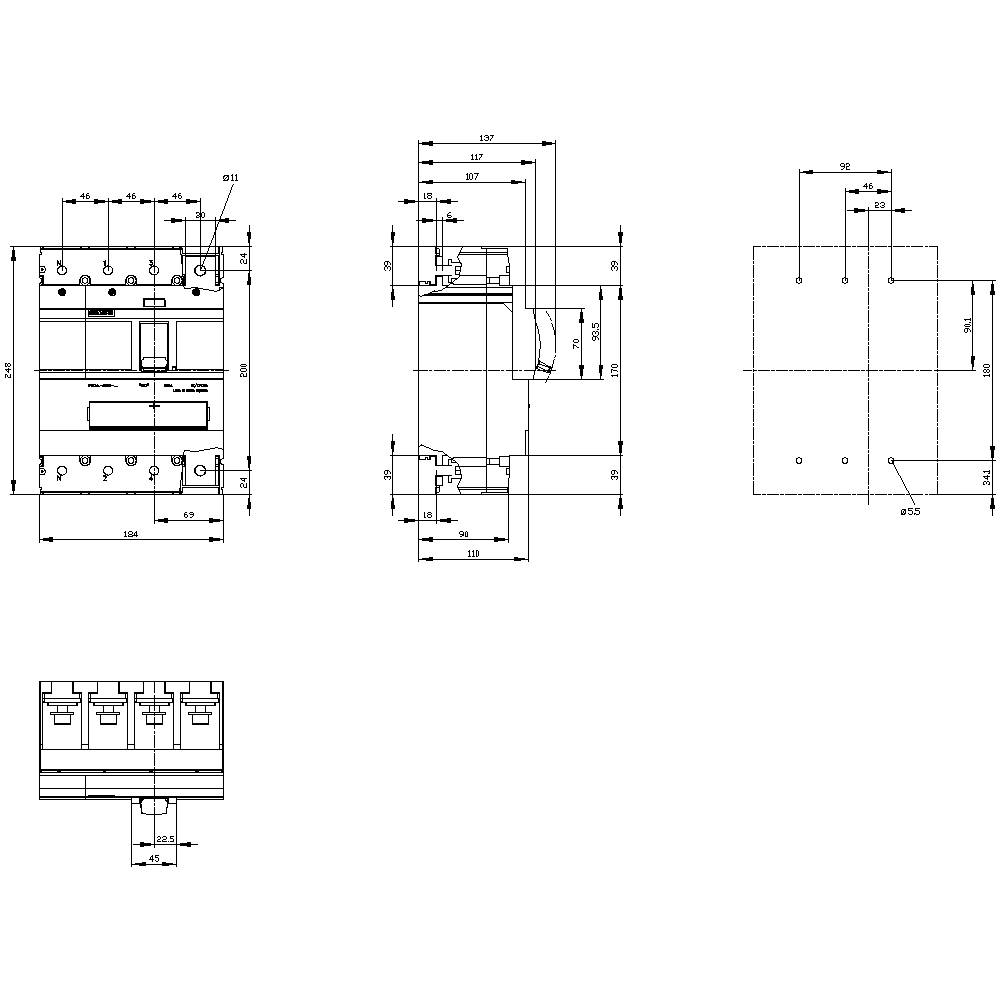

- Wymiary
(S x W x G) 184 x 248 x 110 mm
- Zawartość
1 szt.
- Zgodne z RoHS
Tak
Do pobrania
Karta katalogowa
Karta katalogowa 2862501 Wyłącznik zasilania Siemens 3VA1463-6EF42-0AA0 Zakres ustawienia (Prąd): 441 - 630 A Maksymalne napięcie przełączania: 6
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2862501 Wyłącznik zasilania Siemens 3VA1463-6EF42-0AA0 Zakres ustawienia (Prąd): 441 - 630 A Maksymalne napięcie przełączania: 6
Opis
Wyłącznik 3VA1 IEC rama 630 klasa zdolności łączeniowej H Icu=70kA @ 415V 4-biegunowy, ochrona systemu TM240, ATAM, In=630A zabezpieczenie przeciążeniowe Ir=440A...630A zabezpieczenie zwarciowe Ii=4...8 x In Przewód N niezabezpieczony Płaskie połączenie śrubowe Wyłącznik automatyczny 3VA1 do ochrony rozrusznika. Wyłączniki kompaktowe 3VA firmy Siemens, jako ważna część elementów ochronnych SENTRON do zastosowań przemysłowych i do zastosowań w sektorze infrastruktury, zapewniają skuteczną ochronę systemu, rozrusznika i silnika poprzez bezpieczne odłączenie w przypadku przeciążenia lub zwarcia. Wyłączniki kompaktowe 3VA wyznaczają standardy pod względem elastyczności i modułowej różnorodności akcesoriów. Jednolite akcesoria dla kilku rozmiarów we wszystkich seriach wyłączników kompaktowych 3VA1 i 3VA2. Ten wariant wyłącznika kompaktowego 3VA charakteryzuje się przede wszystkim: 1. Kompaktowa budowa. 2. Dostępny jako wariant do ochrony rozrusznika w celu ochrony silników elektrycznych przed zwarciem. 3. Dostępny w wersji 3-biegunowej. 4. W zależności od wielkości: znamionowy prąd pracy 32 A....200 A. 5. zdolność łączeniowa 55 kA ... 70 kA przy 415 V. 6. Możliwy montaż w instalacji stacjonarnej oraz w technice wtykowej. 7. Seria posiada termiczno-magnetyczne wyzwalacze nadprądowe 8. Modułowe i łatwe w montażu akcesoria wewnętrzne o wielu funkcjach. 9. Uniwersalna platforma akcesoriów dla wszystkich wyłączników kompaktowych 3VA.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwagi
- Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
