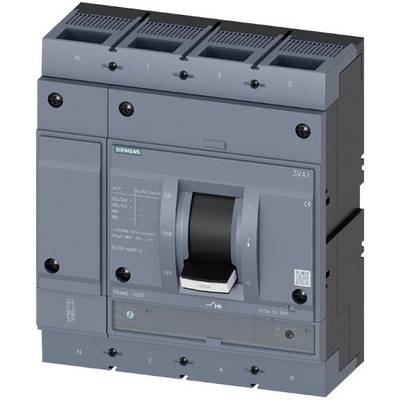

Wyłącznik zasilania Siemens 3VA1563-7EF42-0AA0 Zakres ustawienia (Prąd): 441 - 630 A Maksymalne napięcie przełączania: 6
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Wyłącznik zasilania
Maksymalne ustawienie natężenia
630 A
Połączenie komponentów
śrubowe
Model katalogowy producenta
3VA1563-7EF42-0AA0
Minimalne ustawienie natężenia
441 A
Karta katalogowa (PDF)
Ilość (zestaw/y)
Oszczędzasz
Cena opakowania (Cena netto)
1
-
14 633,33 zł
3
2% = 357,05 zł
14 276,28 zł
5
3% = 499,00 zł
14 134,33 zł
10
4% = 594,11 zł
14 039,22 zł
Rabaty ilościowe różnią się w zależności od sprzedawcy
Oszczędzasz 0,00 zł
Liczba
Suma (14 633,33 zł / Sztuka)
14 633,33 zł
17 999,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dane techniczne
- Przydatność do stosowania: ochrona roślin
- Układ podłączenia elektrycznego / dla obwodu głównego: podłączenie od przodu
- Konstrukcja elementu obsługowego: dźwignia
- Trwałość mechaniczna (cykle przełączania) / typowo: 10000
- Żywotność elektryczna (cykle przełączania) / przy AC-1 / przy 380/415 V: 4600
- Żywotność elektryczna (cykle przełączania) / przy 1/2 prądu znamionowego / przy AC-1 / przy 380/415 V: 7000
- Żywotność elektryczna (cykle przełączania) / przy AC-1 / przy 690 V: 3200
- Element produktu / pokrętło regulacyjne: tak
- Rozszerzenie produktu / opcja / napęd silnikowy: tak
- Ochrona urządzenia: tak
- Wykończenie / Zaciski / Wykończenie górnej części przełącznika (N, 1, 3, 5): Srebrne
- Wykończenie / Zaciski / Wykończenie dolnej części przełącznika (N, 2, 4, 6): Srebro
- Napięcie izolacji: 800 V
- Strata mocy / maksymalna: 180 W
- Rodzaj zabezpieczenia / wyzwalacz nadprądowy: LI
- Projekt monitorowania zwarć doziemnych: Brak
- Wersja z wyzwalaczem I / regulowana: tak
- Zdolność wyłączania Roboczy prąd zwarciowy (Ics) / przy 240 V: 150 kA
- Zdolność wyłączania Roboczy prąd zwarciowy (Ics) / przy 690 V: 19 kA
- Graniczny prąd zwarciowy zwarciowy (Icu) / przy 240 V: 200 kA
- Zdolność wyłączania granicznego prądu zwarciowego (Icu) / przy 690 V: 35 kA
- Zdolność załączania prądu zwarciowego (Icm) / przy 240 V: 440 kA
- Zdolność załączania prądu zwarciowego (Icm) / przy 690 V: 74 kA
- Cecha produktu / ze zwolnieniem L / regulowana: tak
- Cecha produktu / z ochroną przewodu N / regulowana: tak
- Rodzaje możliwych do podłączenia przekrojów przewodów / do podłączenia płaskownika / minimum: 20 x 4 mm
- Rodzaje możliwych do podłączenia przekrojów przewodów / do podłączenia płaskownika / maksymalnie: 50 x 28 mm
- Rodzaj produktu
Wyłącznik zasilania
- Model katalogowy producenta
3VA1563-7EF42-0AA0
- Minimalne ustawienie natężenia
441 A
- Maksymalne ustawienie natężenia
630 A
- Zakres ustawienia (Prąd)
441 - 630 A
- Ilość pinów
4 styki
- Maksymalne napięcie przełączania
690 V/AC
1000 V/DC
- Sposób montażu
stacjonarny
- Minimalna temperatura
-25 °C
- Maksymalna temperatura
+70 °C
- Klasa zdolności przełączania
C
- Rodzaj wyzwalacza nadprądowego
TM240
- Połączenie komponentów
śrubowe
IP40
- Głębokość produktu
120 mm
- Szerokość produktu
280 mm
- Wysokość produktu
320 mm
- Wymiary
(S x W x G) 280 x 320 x 120 mm
- Zawartość
1 szt.
- Zgodne z RoHS
Tak
Do pobrania
Karta katalogowa
Karta katalogowa 2862526 Wyłącznik zasilania Siemens 3VA1563-7EF42-0AA0 Zakres ustawienia (Prąd): 441 - 630 A Maksymalne napięcie przełączania: 6
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2862526 Wyłącznik zasilania Siemens 3VA1563-7EF42-0AA0 Zakres ustawienia (Prąd): 441 - 630 A Maksymalne napięcie przełączania: 6
Opis
Wyłącznik 3VA1 IEC Frame 1000 klasa zdolności łączeniowej C Icu=110kA @ 415V 4-biegunowy, ochrona systemu TM240, ATAM, In=630A zabezpieczenie przeciążeniowe Ir=440A...630A zabezpieczenie zwarciowe Ii=5...10 x In Przewód N niezabezpieczony Płaskie połączenie śrubowe Kompaktowy wyłącznik automatyczny 3VA1 do ochrony rozrusznika. Wyłączniki kompaktowe 3VA firmy Siemens, jako ważna część elementów ochronnych SENTRON do zastosowań przemysłowych i do zastosowań w sektorze infrastruktury, zapewniają skuteczną ochronę systemu, rozrusznika i silnika poprzez bezpieczne odłączenie w przypadku przeciążenia lub zwarcia. Wyłączniki kompaktowe 3VA wyznaczają standardy pod względem elastyczności i modułowej różnorodności akcesoriów. Jednolite akcesoria dla kilku rozmiarów we wszystkich seriach wyłączników kompaktowych 3VA1 i 3VA2. Ten wariant wyłącznika kompaktowego 3VA charakteryzuje się przede wszystkim: 1. Kompaktowa budowa. 2. Dostępny jako wariant do ochrony rozrusznika w celu ochrony silników elektrycznych przed zwarciem. 3. Dostępny w wersji 3-biegunowej. 4. W zależności od wielkości: znamionowy prąd pracy 32 A....200 A. 5. zdolność łączeniowa 55 kA ... 70 kA przy 415 V. 6. Możliwy montaż w instalacji stacjonarnej oraz w technice wtykowej. 7. Seria posiada termiczno-magnetyczne wyzwalacze nadprądowe 8. Modułowe i łatwe w montażu akcesoria wewnętrzne o wielu funkcjach. 9. Uniwersalna platforma akcesoriów dla wszystkich wyłączników kompaktowych 3VA.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwagi
- Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
