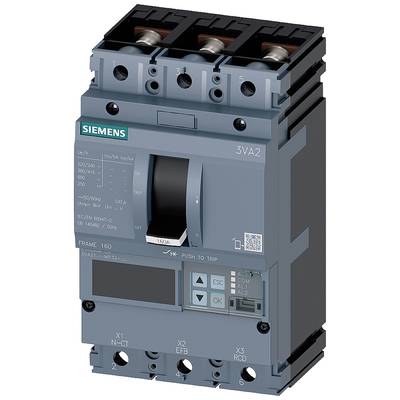

Wyłącznik zasilania Siemens 3VA2140-5MP32-0AA0 Zakres ustawienia (Prąd): 16 - 40 A Maksymalne napięcie przełączania: 690
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Wyłącznik zasilania
Maksymalne ustawienie natężenia
40 A
Połączenie komponentów
śrubowe
Model katalogowy producenta
3VA2140-5MP32-0AA0
Minimalne ustawienie natężenia
16 A
Karta katalogowa (PDF)
Ilość (zestaw/y)
Oszczędzasz
Cena opakowania (Cena netto)
1
-
4690,24 zł
3
2% = 114,44 zł
4575,80 zł
5
3% = 159,93 zł
4530,31 zł
10
4% = 190,42 zł
4499,82 zł
Rabaty ilościowe różnią się w zależności od sprzedawcy
Oszczędzasz 0,00 zł
Liczba
Suma (4690,24 zł / Sztuka)
4690,24 zł
5769,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dane techniczne
- Przydatność do zastosowania: ochrona silnika
- Układ podłączenia elektrycznego / dla obwodu głównego: podłączenie od przodu
- Konstrukcja elementu obsługowego: dźwignia
- Trwałość mechaniczna (cykle przełączania) / typowo: 20000
- Żywotność elektryczna (cykle przełączania) / przy AC-1 / przy 380/415 V: 12000
- Żywotność elektryczna (cykle przełączania) / przy 1/2 prądu znamionowego / przy AC-1 / przy 380/415 V: 30000
- Żywotność elektryczna (cykle przełączania) / przy AC-1 / przy 690 V: 8000
- Żywotność elektryczna (cykle przełączania) / przy AC-3 / przy 380/415 V: 10000
- Element produktu / wyświetlacz: tak
- Rozszerzenie produktu / opcja / napęd silnikowy: tak
- Wykrywanie zaniku fazy: tak
- Funkcja komunikacji: tak
- Ochrona urządzenia: tak
- Napięcie izolacji: 800 V
- Strata mocy / maksymalna: 10 W
- Rodzaj zabezpieczenia / wyzwalacz nadprądowy: LSI
- Projekt monitorowania zwarć doziemnych: Brak
- Wersja z wyzwalaczem I / regulowana: tak
- Zdolność wyłączania Roboczy prąd zwarciowy (Ics) / przy 240 V: 85 kA
- Zdolność wyłączania Roboczy prąd zwarciowy (Ics) / przy 690 V: 2,5 kA
- Graniczny prąd zwarciowy zwarciowy (Icu) / przy 240 V: 85 kA
- Graniczny prąd zwarciowy zwarciowy (Icu) / przy 690 V: 2,5 kA
- Moc robocza / przy AC-3 / przy 230 V: 11000 W
- Moc robocza / przy AC-3 / przy 400 V: 18500 W
- Zdolność załączania prądu zwarciowego (Icm) / przy 240 V: 187 kA
- Zdolność załączania prądu zwarciowego (Icm) / przy 690 V: 3,8 kA
- Regulowany czas opóźnienia / wyzwalacza S / o charakterystyce standardowej / wartość początkowa: 0,03 s
- Regulowany czas opóźnienia / wyzwalacza S / o charakterystyce standardowej / wartość końcowa: 0,03 s
- Cecha produktu / ze zwolnieniem L / regulowana: tak
- Cecha produktu / z ochroną przewodu N / regulowana: tak
- Rodzaje przekrojów przewodów możliwych do podłączenia / do połączenia płaskownikiem / minimum: 13 x 1 mm
- Rodzaje możliwych do podłączenia przekrojów przewodów / do połączenia z płaskownikiem / maksymalnie: 25 x 8,5 mm
- Rodzaj produktu
Wyłącznik zasilania
- Model katalogowy producenta
3VA2140-5MP32-0AA0
- Minimalne ustawienie natężenia
16 A
- Maksymalne ustawienie natężenia
40 A
- Zakres ustawienia (Prąd)
16 - 40 A
- Ilość pinów
3 styki
- Maksymalne napięcie przełączania
690 V/AC
- Sposób montażu
stacjonarny
- Minimalna temperatura
-25 °C
- Maksymalna temperatura
+70 °C
- Klasa zdolności przełączania
M
- Rodzaj wyzwalacza nadprądowego
ETU550M
- Połączenie komponentów
śrubowe
IP40
- Głębokość produktu
86 mm
- Szerokość produktu
105 mm
- Wysokość produktu
181 mm

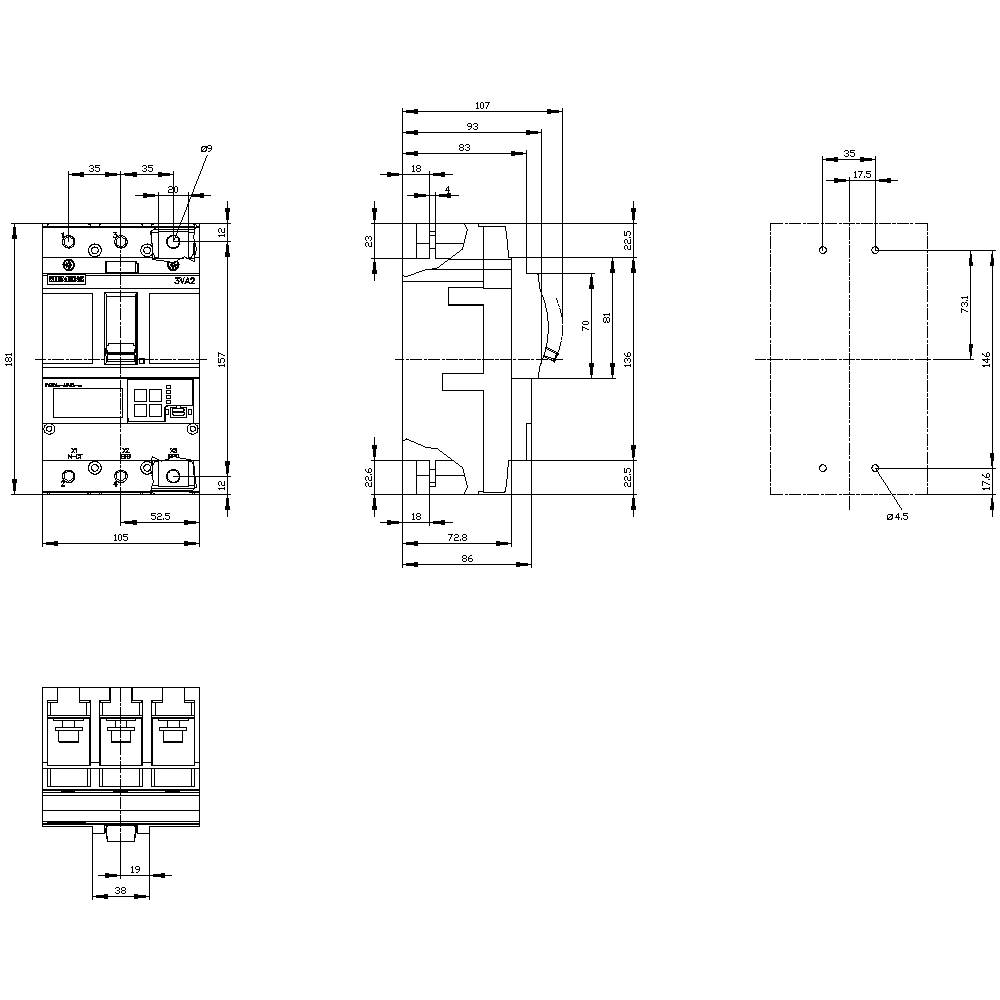

- Wymiary
(S x W x G) 105 x 181 x 86 mm
- Zawartość
1 szt.
- Zgodne z RoHS
Tak
Do pobrania
Karta katalogowa
Karta katalogowa 2862552 Wyłącznik zasilania Siemens 3VA2140-5MP32-0AA0 Zakres ustawienia (Prąd): 16 - 40 A Maksymalne napięcie przełączania: 690
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2862552 Wyłącznik zasilania Siemens 3VA2140-5MP32-0AA0 Zakres ustawienia (Prąd): 16 - 40 A Maksymalne napięcie przełączania: 690
Opis
wyłącznik nadprądowy 3VA2 IEC rama 160 klasa zdolności łączeniowej M Icu=55kA @ 415 V 3-biegunowy, zabezpieczenie silnika ETU550M,LSI, In=40A zabezpieczenie przeciążeniowe Ir=16A ...40A zabezpieczenie przeciwzwarciowe ISD=1,2... 15x In,Ii=3...15x In Przyłącze śrubowe Wyłączniki kompaktowe 3VA2 z serii ETU 8 do ochrony systemu. Wyłączniki kompaktowe 3VA firmy Siemens, jako ważna część elementów zabezpieczających SENTRON do zastosowań przemysłowych i zastosowania w sektorze infrastruktury, oferują skuteczne systemy ochrony rozrusznika i silnika poprzez bezpieczne wyłączenie w przypadku przeciążenia lub zwarcia. Wyłączniki kompaktowe 3VA wyznaczają standardy pod względem elastyczności i modułowej różnorodności akcesoriów. Jednolite akcesoria dla kilku rozmiarów we wszystkich seriach wyłączników kompaktowych 3VA1 i 3VA2. Ten wariant wyłącznika kompaktowego 3VA charakteryzuje się przede wszystkim: 1. Kompaktowa budowa. 2. Dostępny jako wariant do ochrony instalacji i ochrony generatora. 3. Dostępne w wersjach 3 i 4 biegunowych. 4. Cztery klasy zdolności przełączania od 55 kA ... 150 kA przy 415 V. 5. W zależności od wielkości: prąd znamionowy 25 A.630 A. 6. Montaż w instalacji stałej, technika wtykowa, możliwa technika wsuwana. 7. Seria posiada elektroniczne wyzwalanie nadprądowe. 8. Posiada zintegrowany wyświetlacz do wyświetlania mierzonych wartości. 9. Zintegrowana funkcja pomiarowa i opcjonalne połączenie komunikacyjne poprzez Modbus TCP, Modbus RTU, PROFINET i PROFIBUS. 10, Modułowe i łatwe w montażu akcesoria wewnętrzne o wielu funkcjach.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwagi
- Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
