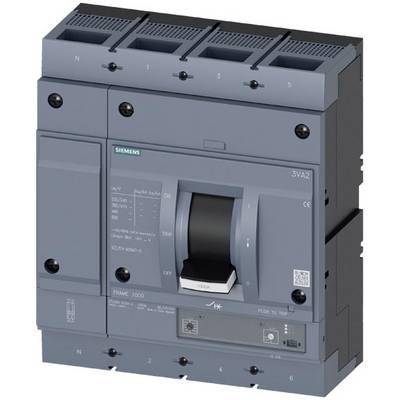

Wyłącznik zasilania Siemens 3VA2563-5HK42-0AA0 Zakres ustawienia (Prąd): 250 - 630 A Maksymalne napięcie przełączania: 6
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Wyłącznik zasilania
Maksymalne ustawienie natężenia
630 A
Połączenie komponentów
śrubowe
Model katalogowy producenta
3VA2563-5HK42-0AA0
Minimalne ustawienie natężenia
250 A
Karta katalogowa (PDF)
Ilość (zestaw/y)
Oszczędzasz
Cena opakowania (Cena netto)
1
-
17 804,07 zł
3
2% = 434,43 zł
17 369,64 zł
5
3% = 607,13 zł
17 196,94 zł
10
4% = 722,85 zł
17 081,22 zł
Rabaty ilościowe różnią się w zależności od sprzedawcy
Oszczędzasz 0,00 zł
Liczba
Suma (17 804,07 zł / Sztuka)
17 804,07 zł
21 899,01 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dane techniczne
- Przydatność do stosowania: ochrona roślin
- Układ podłączenia elektrycznego / dla obwodu głównego: podłączenie od przodu
- Konstrukcja elementu obsługowego: dźwignia
- Trwałość mechaniczna (cykle przełączania) / typowo: 10000
- Żywotność elektryczna (cykle przełączania) / przy AC-1 / przy 380/415 V: 4600
- Żywotność elektryczna (cykle przełączania) / przy 1/2 prądu znamionowego / przy AC-1 / przy 380/415 V: 7000
- Żywotność elektryczna (cykle przełączania) / przy AC-1 / przy 690 V: 3200
- Element produktu / pokrętło regulacyjne: tak
- Ochrona urządzenia: tak
- Napięcie izolacji: 800 V
- Strata mocy / maksymalna: 144 W
- Projekt monitorowania zwarć doziemnych: Brak
- Zdolność wyłączania Roboczy prąd zwarciowy (Ics) / przy 240 V: 85 kA
- Zdolność wyłączania Roboczy prąd zwarciowy (Ics) / przy 690 V: 19 kA
- Graniczny prąd zwarciowy zwarciowy (Icu) / przy 240 V: 85 kA
- Zdolność wyłączania granicznego prądu zwarciowego (Icu) / przy 690 V: 25 kA
- Zdolność załączania prądu zwarciowego (Icm) / przy 240 V: 187 kA
- Zdolność załączania prądu zwarciowego (Icm) / przy 690 V: 53 kA
- Rodzaje możliwych do podłączenia przekrojów przewodów / do podłączenia płaskownika / minimum: 20 x 4 mm
- Rodzaje możliwych do podłączenia przekrojów przewodów / do podłączenia płaskownika / maksymalnie: 50 x 28 mm
- Rodzaj produktu
Wyłącznik zasilania
- Model katalogowy producenta
3VA2563-5HK42-0AA0
- Minimalne ustawienie natężenia
250 A
- Maksymalne ustawienie natężenia
630 A
- Zakres ustawienia (Prąd)
250 - 630 A
- Ilość pinów
4 styki
- Maksymalne napięcie przełączania
690 V/AC
- Sposób montażu
stacjonarny
- Minimalna temperatura
-25 °C
- Maksymalna temperatura
+70 °C
- Klasa zdolności przełączania
M
- Rodzaj wyzwalacza nadprądowego
ETU340
- Połączenie komponentów
śrubowe
IP40
- Głębokość produktu
120 mm
- Szerokość produktu
280 mm
- Wysokość produktu
320 mm

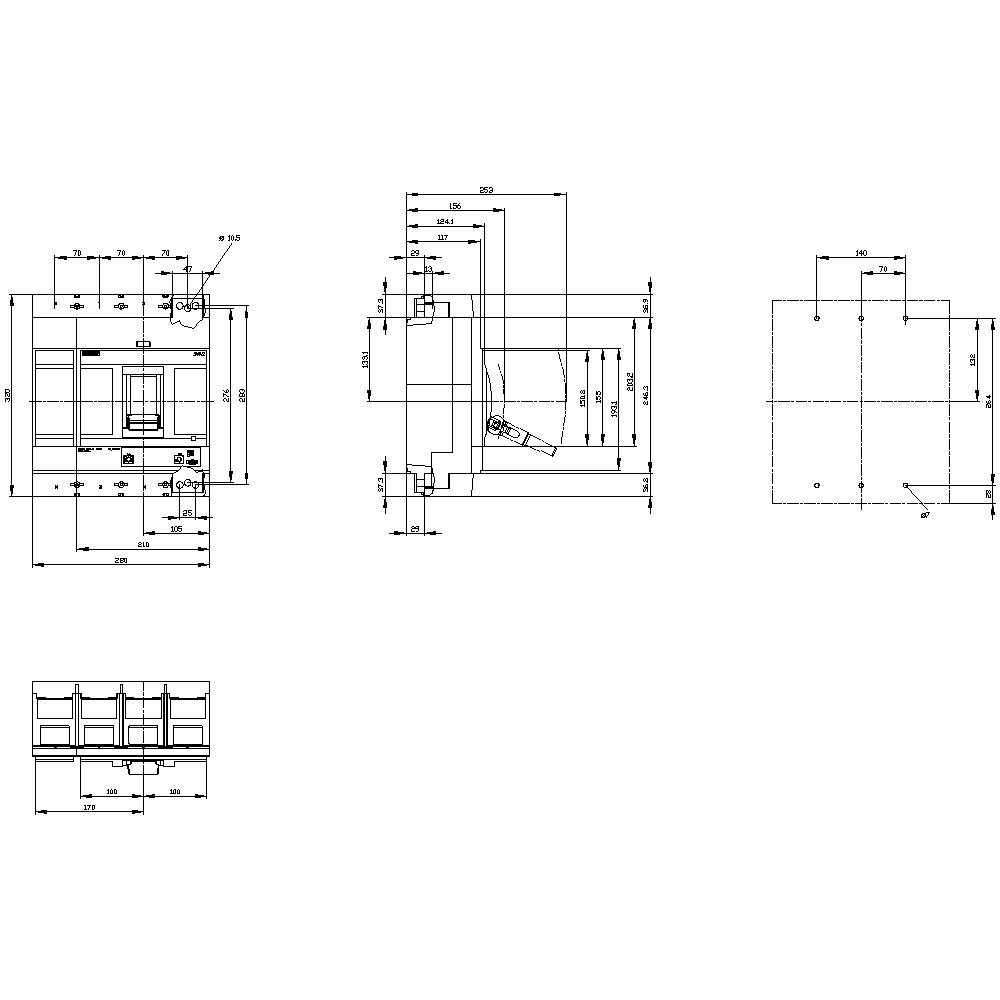

- Wymiary
(S x W x G) 280 x 320 x 120 mm
- Zawartość
1 szt.
- Zgodne z RoHS
Tak
Do pobrania
Karta katalogowa
Karta katalogowa 2862571 Wyłącznik zasilania Siemens 3VA2563-5HK42-0AA0 Zakres ustawienia (Prąd): 250 - 630 A Maksymalne napięcie przełączania: 6
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2862571 Wyłącznik zasilania Siemens 3VA2563-5HK42-0AA0 Zakres ustawienia (Prąd): 250 - 630 A Maksymalne napięcie przełączania: 6
Opis
Wyłącznik 3VA2 IEC rama 1000 klasa zdolności łączeniowej M Icu=55kA @ 415V 4-biegunowy, ochrona systemu ETU340, ELISA LI, In=630A zabezpieczenie przeciążeniowe Ir=250A...630A zabezpieczenie zwarciowe Ii=12 x In zabezpieczenie przewodu N regulowane (OFF, 50%, 100%) Przyłącze śrubowe Wyłączniki kompaktowe 3VA2 z serii ETU 8 do ochrony systemu. Wyłączniki kompaktowe 3VA firmy Siemens jako ważna część elementów zabezpieczających SENTRON do zastosowań przemysłowych i do zastosowań w sektor infrastruktury oferuje skuteczną ochronę systemu, rozrusznika i silnika poprzez bezpieczne odłączenie w przypadku przeciążenia i zwarcia. Wyłączniki kompaktowe 3VA wyznaczają standardy pod względem elastyczności i modułowej różnorodności akcesoriów. Jednolite akcesoria dla kilku rozmiarów we wszystkich seriach wyłączników kompaktowych 3VA1 i 3VA2. Ten wariant wyłącznika kompaktowego 3VA charakteryzuje się przede wszystkim: 1. Kompaktowa budowa. 2. Dostępny jako wariant do ochrony instalacji i ochrony generatora. 3. Dostępne w wersjach 3 i 4 biegunowych. 4. Cztery klasy zdolności przełączania od 55 kA ... 150 kA przy 415 V. 5. W zależności od wielkości: prąd znamionowy 25 A.630 A. 6. Montaż w instalacji stałej, technika wtykowa, możliwa technika wsuwana. 7. Seria posiada elektroniczne wyzwalanie nadprądowe. 8. Posiada zintegrowany wyświetlacz do wyświetlania mierzonych wartości. 9. Zintegrowana funkcja pomiarowa i opcjonalne połączenie komunikacyjne poprzez Modbus TCP, Modbus RTU, PROFINET i PROFIBUS. 10, Modułowe i łatwe w montażu akcesoria wewnętrzne o wielu funkcjach.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwagi
- Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
