Name: Wysokowydajny analizator drgań PCE Instruments PCE-VT 3950S-ICA
Brand: PCE Instruments
SKU: 3812938
Availability: BackOrder

Cechy produktu

PROFESSIONAL. CALLIBATED. EQUIPMENT. PCE-VT 3950S-ICA

Do przenośnego pomiaru drgań
Zakres pomiarowy do 399,9 m/s²
Analiza FFT
Pomiar tras
Ręczna pamięć wartości pomiarowych
automatyczna ocena ISO 10816-3
Pamięć wewnętrzna
Wyświetlacz LCD o przekątnej 2,48 cala
Akumulator wielokrotnego ładowania
Interfejs micro USB
Słuchawki w zestawie
w tym certyfikat kalibracji ISO

Dane techniczne

Przyspieszenie;
Zakres pomiarowy: 0 ... 399,9 ft/s²
Rozdzielczość: 0,1 ft/s
Dokładność ± 2 %
Zakres częstotliwości: 10 Hz 10 kHz, 1 kHz ... 10 kHz
Prędkość optyczna
Zakres pomiarowy 600... 50000 obr./min
Prędkość
Zakres pomiarowy: 0 ... 399,9 km/h
Rozdzielczość: 0,1 mm/s
Dokładność ± 2 %
Zakres częstotliwości: 10 Hz 1 kHz
Droga
Zakres pomiarowy: 0 ... 3,9 cala
Rozdzielczość 1 inch
Dokładność ± 2 %
Zakres częstotliwości: 10 Hz 200 Hz
Sensor
Oznaczenie PCE-VT 3xxxS
Opis dodatkowy: Częstotliwość rezonansowa: 24 kHz, Czułość przekroju poprzecznego: Δ 5%, Granica zniszczenia: 5000 g (szczyt), Materiał obudowy: Stal nierdzewna, Gwint montażowy: ¼ - 28 UNF
Wymiary Ø 29 x 81 mm
Ogólne dane techniczne
Liczba kanałów pomiarowych: 1
Funkcje pomiarowe: RMS, szczyt, szczyt-szczyt, współczynnik szczytu
Przyspieszenie FFT: 10 Hz ... 8 kHz, prędkość FFT: 10 Hz ... 1 kHz, Dokładność przy 160 Hz: ±2%, Liczba linii FFT: 2048, Pomiar trasy: 100 tras po 100 maszyn każda, 100 punktów pomiarowych po 1000 pomiarów każdy
Częstotliwość: 10... 10000 Hz
Typ wyświetlacza LCD
Rozmiar wyświetlacza 2,8 cala
Nośnik pamięci Pamięć wewnętrzna
Pojemność pamięci masowej 2 160 000 wartości
Interwał przechowywania 1 sek
Interwał przechowywania do 12 min.

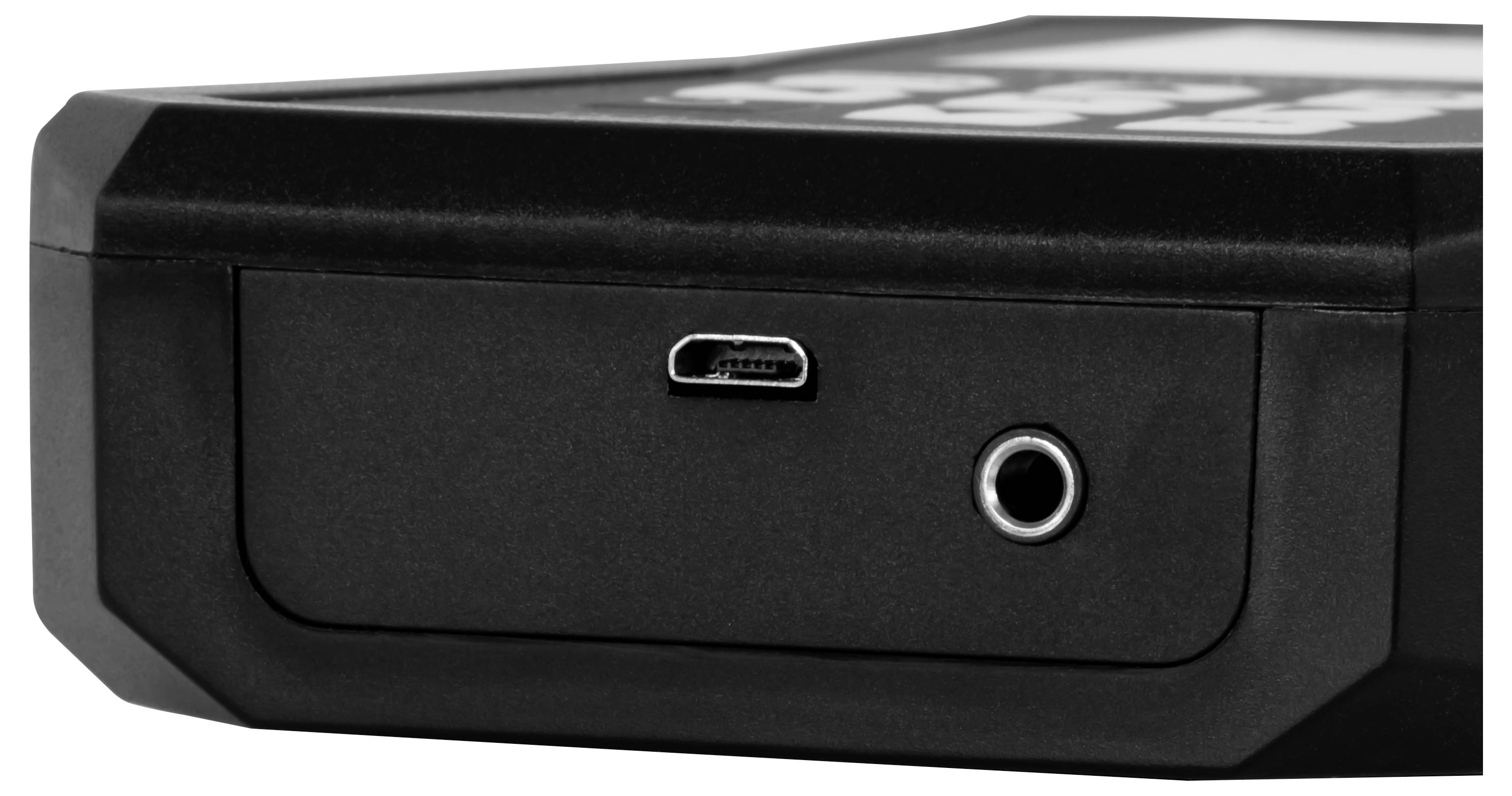

Interfejs: Micro-USB, gniazdo 3,5 mm
Języki menu: angielski (amerykański), niemiecki, francuski, hiszpański, włoski, holenderski, portugalski, turecki, polski, rosyjski, chiński, japoński
Stopień ochrony (urządzenie) IP52
Zasilanie bateryjne: 3,7 V, USB: 5 V DC, 500 mA
Akumulator/bateria 1 x 3,7 V wewnętrznie , akumulator litowo-polimerowy
Pojemność 2500 mAh
Warunki pracy -20... 65 °C, 10 ... 95 % wilg wgzl.
Warunki przechowywania -20 ... 65 °C, 10 ... 95 % wilg wgzl.
Wymiary (dł. x szer. x wys.) 165 x 85 x 32 mm

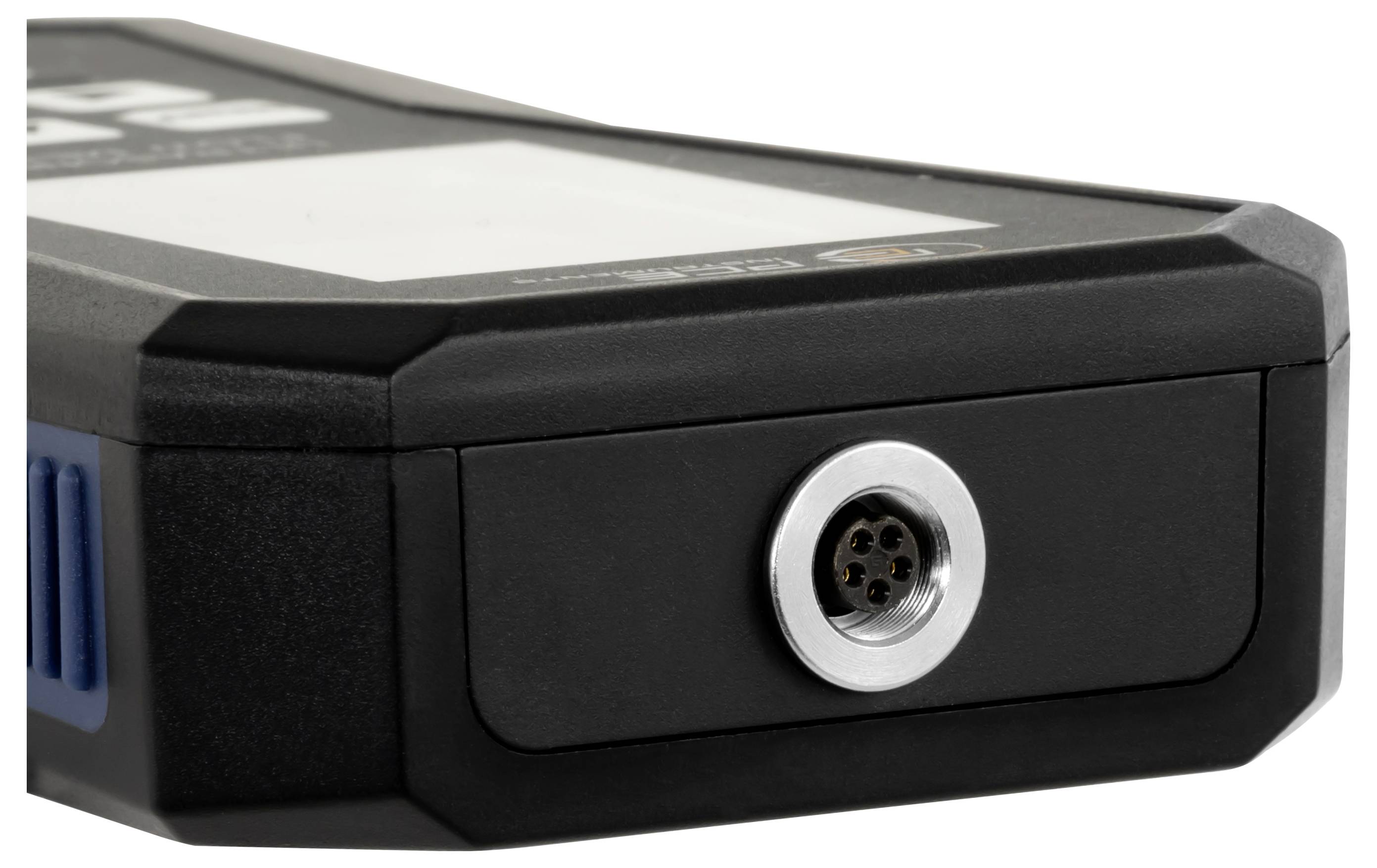

Inne wymiary: Czujnik wibracji Ø 29 x 81 mm, gniazdo słuchawkowe 3,5 mm
Waga 239 g
Dodatkowe obciążniki: Czujnik wibracji 119 g

Dokładność podstawowa: ±2 %

Rodzaj produktu: Wysokowydajny analizator drgań

Funkcje pomiarowe: przyśpieszenie
prędkość
częstotliwość
wibracje

Rodzaj wyświetlacza: LCD

Napięcie robocze: Wewnętrzny: akumulator LiPo (3,7 V, 2500 mAh)
Zewnętrzne: USB 5VDC, 500mA V

Wymiary: (D x S x W) 85 x 32 x 165 mm

Waga: 239 g

Minimalna wielkość obiektu: 1 cm

Szerokość produktu: 32 mm

Wysokość produktu: 165 mm

Długość produktu: 85 mm

Model katalogowy producenta: PCE-VT 3950S-ICA

Do pobrania

Karta katalogowa

Karta katalogowa 3812938 Wysokowydajny analizator drgań PCE Instruments PCE-VT 3950S-ICA

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3812938 Wysokowydajny analizator drgań PCE Instruments PCE-VT 3950S-ICA

Opis

Miernik drgań jest idealnym narzędziem pomiarowym do szybkiego i dokładnego sprawdzania wibrujących części, maszyn i systemów. To urządzenie do pomiaru drgań wykorzystuje zewnętrzny czujnik drgań do określenia drogi drgań (zakres pomiarowy 0,000... 3,9 mm), prędkości drgań (zakres pomiarowy 0,00... 399,9 mm/s) i przyspieszenie drgań (zakres pomiarowy 0,0 ... 399,9 m/s²). Urządzenie do pomiaru drgań ma dostępne różne parametry pomiarowe, takie jak RMS, szczyt, szczyt-szczyt i współczynnik szczytu. Urządzenie do pomiaru drgań jest wyposażone w tryb umożliwiający automatyczną ocenę pomiaru zgodnie z wartościami granicznymi normy ISO 10816-3. Miernik drgań analizuje zmierzone wartości i wyświetla odpowiednią ocenę dobrą/złą na wyświetlaczu. Wbudowany akumulator w mierniku wibracji ma pojemność 2500 mAh i można go ładować bezpośrednio poprzez wbudowany interfejs micro-USB.

Oprócz normalnego trybu pomiarowego miernik drgań posiada tryb FFT. W trybie FFT widmo częstotliwości dla zmierzonej prędkości drgań lub przyspieszenia drgań jest obliczane i wyświetlane. Na wyświetlaczu graficznym obliczone linie FFT są wyświetlane w widoku ogólnym dla całego pasma częstotliwości i równolegle w widoku powiększenia, aby wyświetlić poszczególne linie.

Dodatkową funkcją jest pomiar trasy. Pomiar trasy jest specjalnie zaprojektowany do powtarzających się pomiarów w identycznych punktach pomiarowych. Umożliwia to uporządkowany pomiar różnych punktów pomiarowych. Dlatego też miernik drgań znajduje zastosowanie w pracach konserwacyjnych i naprawczych maszyn ze względu na rozbudowane funkcje pomiarowe.

Wewnętrzna pamięć urządzenia do pomiaru drgań może być wykorzystywana do zapisywania wyświetlanych danych pomiarowych dla różnych funkcji pomiarowych. Po dokonaniu pomiaru dane pomiarowe zapisane na mierniku wibracji można przesłać do komputera PC poprzez wbudowany interfejs micro-USB. Oprogramowanie urządzenia do pomiaru drgań umożliwia następnie graficzną i tabelaryczną analizę zmierzonych wartości. Dane pomiarowe można wyeksportować jako plik CSV za pomocą oprogramowania w celu dalszego przetwarzania. Aby urządzenie do pomiaru drgań było zawsze aktualne, oprócz analizy danych pomiarowych można również przeprowadzić automatyczną aktualizację oprogramowania sprzętowego za pomocą oprogramowania.

Opis tego produktu został przetłumaczony automatycznie.

Charakterystyka

Do przenośnego pomiaru drgań
Zakres pomiarowy do 399,9 m/s²
Analiza FFT
Pomiar tras
Ręczna pamięć wartości pomiarowych
automatyczna ocena ISO 10816-3
Pamięć wewnętrzna
Wyświetlacz LCD o przekątnej 2,48 cala
Akumulator wielokrotnego ładowania
Interfejs micro USB
Słuchawki w zestawie
w tym certyfikat kalibracji ISO

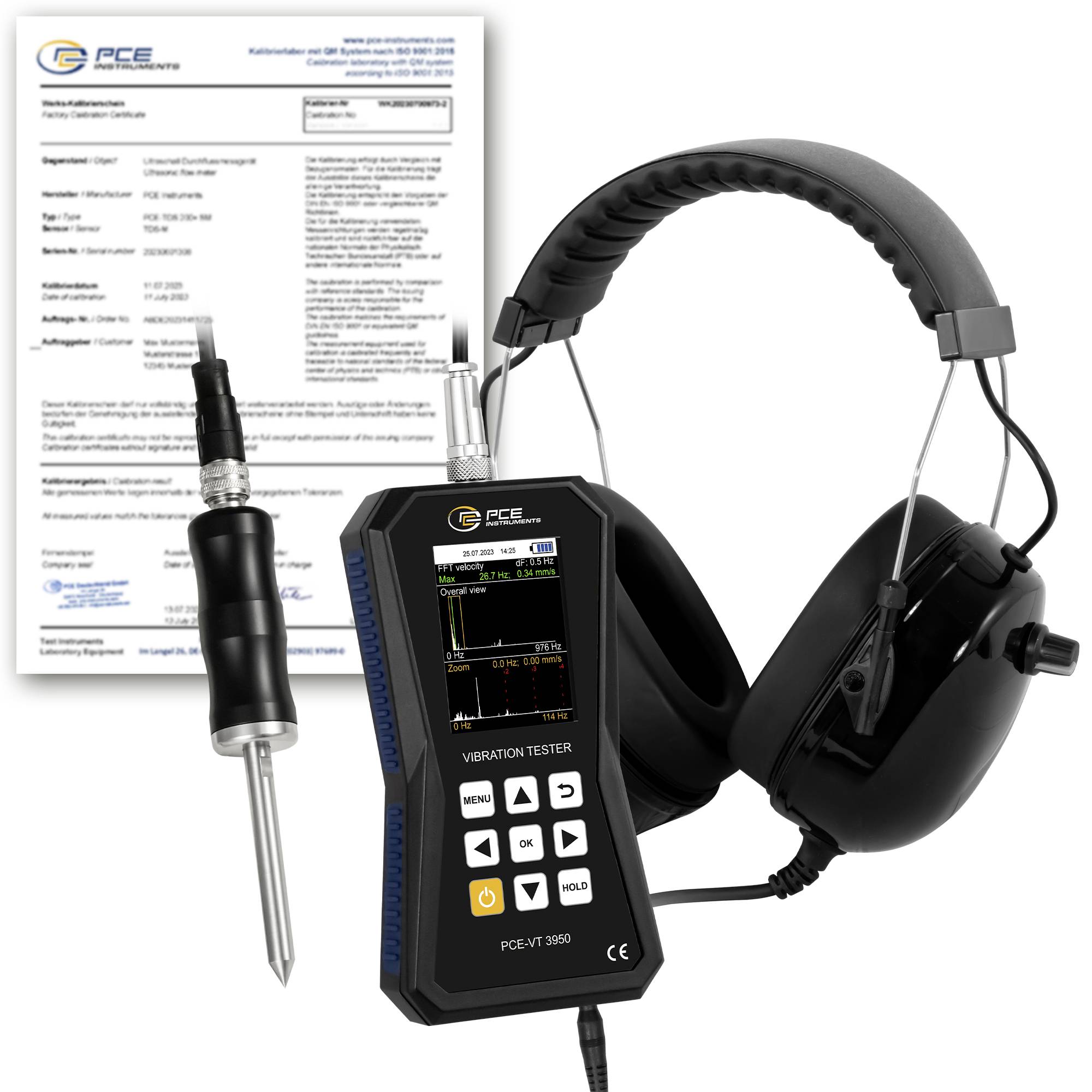

Zakres dostawy

1 x miernik drgań PCE-VT 3950S-ICA
1 x czujnik z kablem spiralnym PCE-VT 3xxx SENSOR

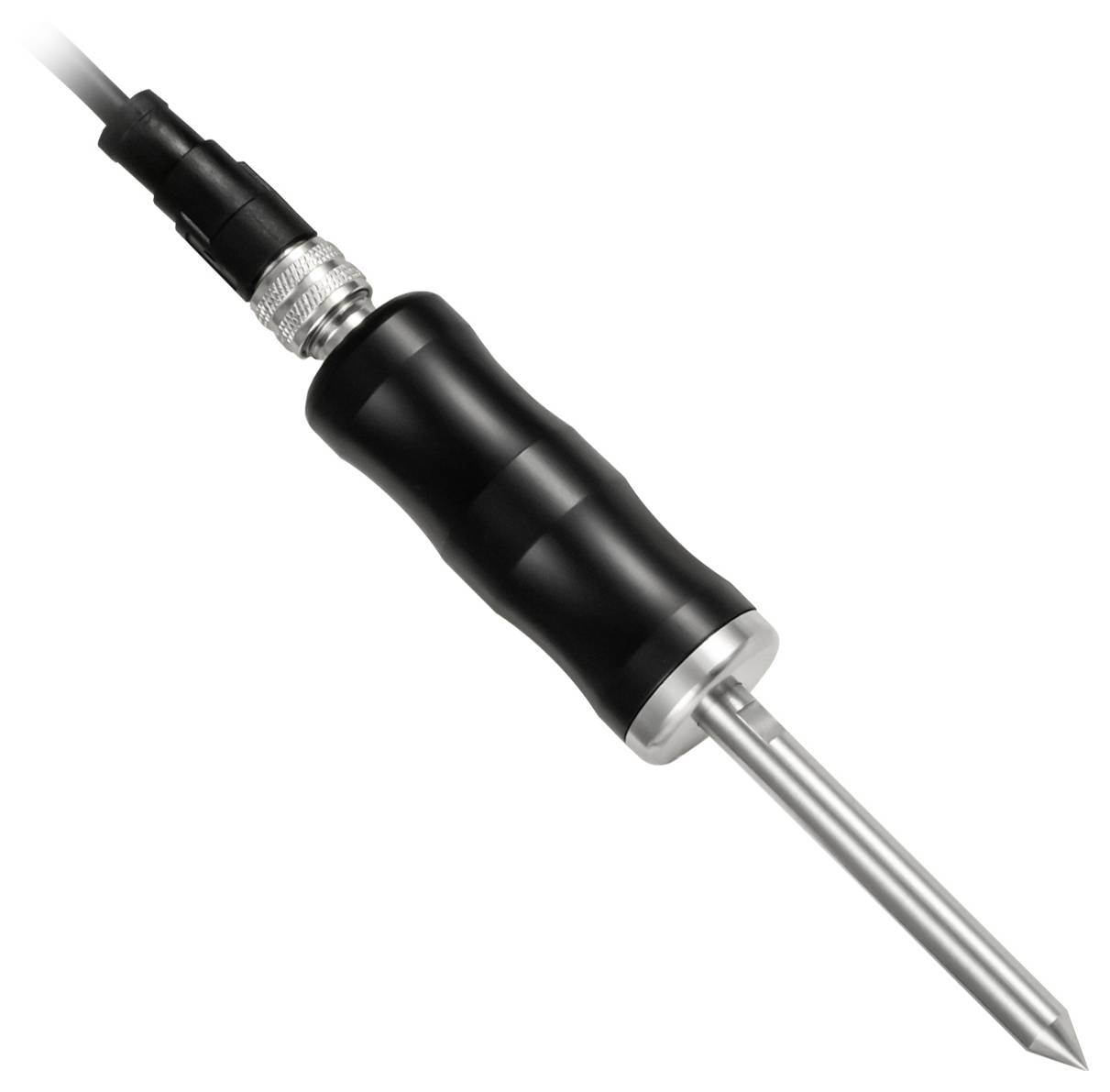

1 x czujnik igłowy PCE-VT NP
1 x kabel Micro USB
1 x pamięć USB z oprogramowaniem i instrukcją
1 x skrócona instrukcja obsługi
1 x walizka

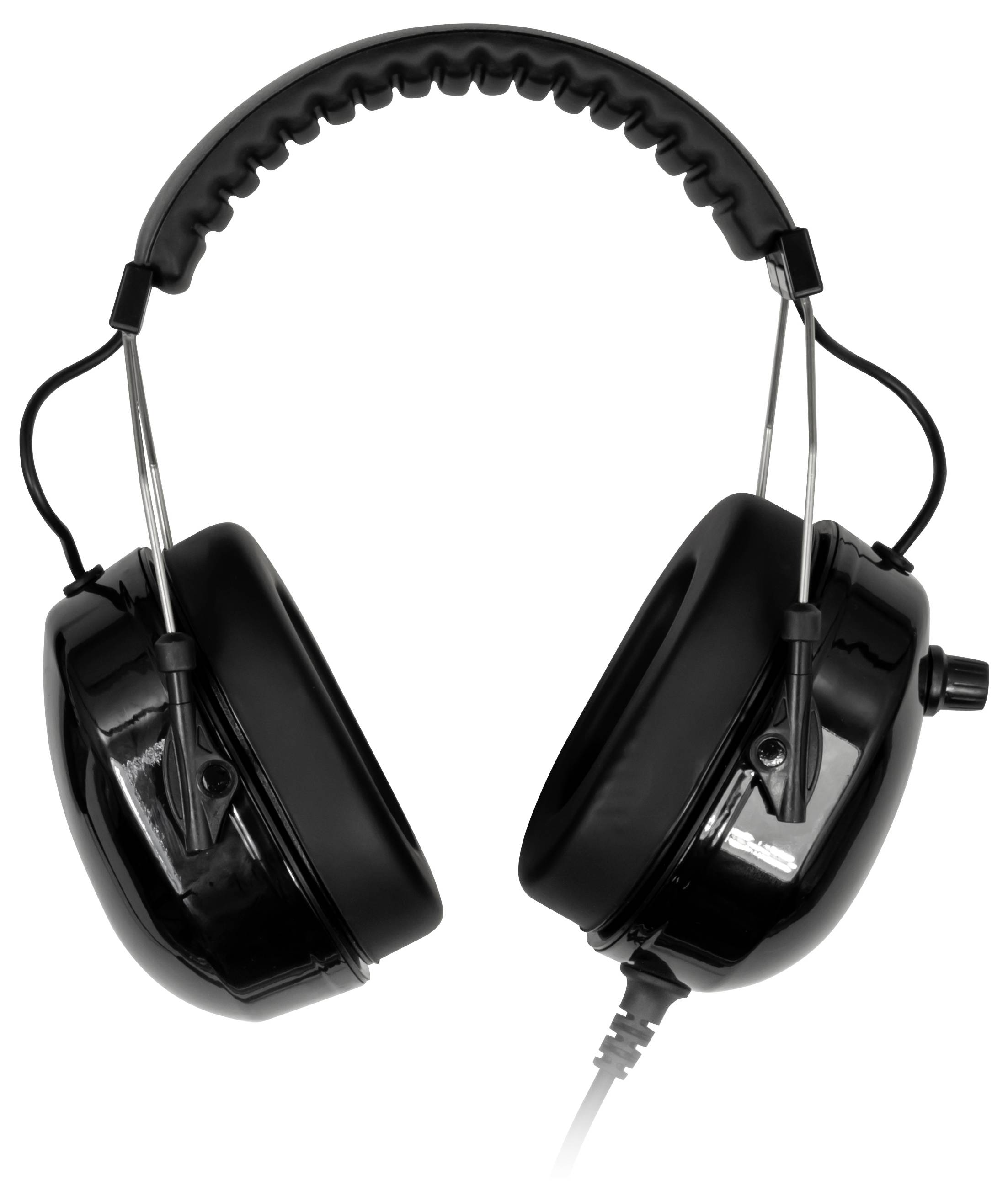

1 x słuchawki
1 x certyfikat kalibracji ISO

Uwagi

Technologia pomiaru drgań PCE Instruments PCE-VT 3950S-ICA z certyfikatem kalibracji ISO do profesjonalnych pomiarów i wyświetlania z pamięcią, oprogramowaniem, analizą FFT i wieloma innymi funkcjami. - Opracowany przez naszych inżynierów do uniwersalnego zastosowania jako urządzenie do pomiaru drgań | akcelerometr | rejestrator danych drgań

Opis

Miernik drgań jest idealnym narzędziem pomiarowym do szybkiego i dokładnego sprawdzania wibrujących części, maszyn i systemów. To urządzenie do pomiaru drgań wykorzystuje zewnętrzny czujnik drgań do określenia drogi drgań (zakres pomiarowy 0,000... 3,9 mm), prędkości drgań (zakres pomiarowy 0,00... 399,9 mm/s) i przyspieszenie drgań (zakres pomiarowy 0,0 ... 399,9 m/s²). Urządzenie do pomiaru drgań ma dostępne różne parametry pomiarowe, takie jak RMS, szczyt, szczyt-szczyt i współczynnik szczytu. Urządzenie do pomiaru drgań jest wyposażone w tryb umożliwiający automatyczną ocenę pomiaru zgodnie z wartościami granicznymi normy ISO 10816-3. Miernik drgań analizuje zmierzone wartości i wyświetla odpowiednią ocenę dobrą/złą na wyświetlaczu. Wbudowany akumulator w mierniku wibracji ma pojemność 2500 mAh i można go ładować bezpośrednio poprzez wbudowany interfejs micro-USB.

Oprócz normalnego trybu pomiarowego miernik drgań posiada tryb FFT. W trybie FFT widmo częstotliwości dla zmierzonej prędkości drgań lub przyspieszenia drgań jest obliczane i wyświetlane. Na wyświetlaczu graficznym obliczone linie FFT są wyświetlane w widoku ogólnym dla całego pasma częstotliwości i równolegle w widoku powiększenia, aby wyświetlić poszczególne linie.

Dodatkową funkcją jest pomiar trasy. Pomiar trasy jest specjalnie zaprojektowany do powtarzających się pomiarów w identycznych punktach pomiarowych. Umożliwia to uporządkowany pomiar różnych punktów pomiarowych. Dlatego też miernik drgań znajduje zastosowanie w pracach konserwacyjnych i naprawczych maszyn ze względu na rozbudowane funkcje pomiarowe.

Wewnętrzna pamięć urządzenia do pomiaru drgań może być wykorzystywana do zapisywania wyświetlanych danych pomiarowych dla różnych funkcji pomiarowych. Po dokonaniu pomiaru dane pomiarowe zapisane na mierniku wibracji można przesłać do komputera PC poprzez wbudowany interfejs micro-USB. Oprogramowanie urządzenia do pomiaru drgań umożliwia następnie graficzną i tabelaryczną analizę zmierzonych wartości. Dane pomiarowe można wyeksportować jako plik CSV za pomocą oprogramowania w celu dalszego przetwarzania. Aby urządzenie do pomiaru drgań było zawsze aktualne, oprócz analizy danych pomiarowych można również przeprowadzić automatyczną aktualizację oprogramowania sprzętowego za pomocą oprogramowania.

Opis tego produktu został przetłumaczony automatycznie.
