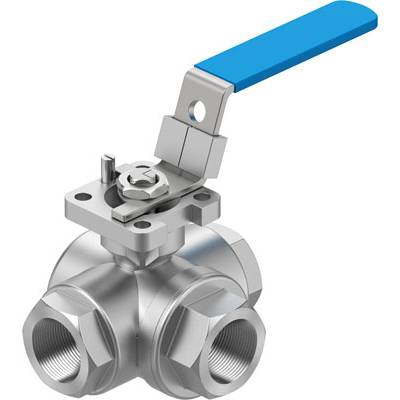

Zawór kulowy FESTO VZBE-3/4-T-63-F-3L-F04-M-V15V15 8096946
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Liczba
Suma (852,85 zł / Sztuka)
852,85 zł
1049,01 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dane techniczne
- Przyłącze: 3/4 NPT
- Na podstawie normy: ASME B1.20.1 - ISO 5211
- Rodzaj montażu: Montaż przewodowy
- Rodzaj sterowania: Mechaniczny
- Zasada uszczelnienia: Miękkie
- Przepływ Kv typ L: 3,2 m3/h
- Pozycja montażowa: dowolna
- Schemat otworów kołnierza F04
- Średnica wewnętrzna: 16 mm
- Konstrukcja: Zawór kulowy 3-drożny - otwór L
- Klasa odporności na korozję CRC: 4 - szczególnie silne naprężenia korozyjne
- Moment zerwania przy różnicy ciśnień, ciśnienie nominalne, zawór PN: 14,3 Nm
- Medium: Sprężone powietrze zgodnie z ISO 8573-1:2010 [-:-:-] - Gazy obojętne - Ciecze obojętne - Woda - Para wodna
- Temperatura medium: Od -20 do 200 °C.
- Ciśnienie znamionowe armatury: 63
- Rozmiar nominalny DN: 20
- Waga produktu: 1100 g
- Wskaźnik położenia przełącznika: Kierunek szczeliny = Kierunek przepływu
- Kierunek przepływu: Odwracalny
- Funkcja zaworu: 02.03.2023 00:00:00
- Materiał uszczelnienia: PTFE
- Materiał obudowy: Odlew ze stali nierdzewnej
- Materiał kuli: Odlew ze stali nierdzewnej
- Materiał uszczelki gniazda: PTFE
- Materiał wału: wysokostopowa stal nierdzewna
- Uwaga materiałowa: Zawiera substancje zawierające LABS - zgodne z RoHS
- Numer materiału obudowy: 1.4408
- Numer materiału kulki: 1.4408
- Numer materiału wału: 1.4401
- Zatwierdzenie: CRN
- Rodzaj produktu
Zawór kulowy
- Gwint zewnętrzny
3/4 NPT cal
- Numer katalogowy producenta
8096946
- Specyfikacja
Zawór kulowy 3-drożny - otwór L
- Zakres temperatury roboczej
-20 °C (min)
- Minimalna temperatura robocza
-20 °C
- Medium transmisyjne
sprężone powietrze zgodnie z ISO 8573-1: 2010 [7: -: -]
- Temperatura pracy (maks.)
200 °C
- Minimalna temperatura robocza
-20 °C
- Zakres temperatury pracy
-20 do 200 °C
- Funkcje pneumatyczne
3-drożny
- Temperatura nośnika (zakres)
-20 do +200 °C
- Maksymalna temperatura medium
+200 °C
- Minimalna temperatura medium
-20 °C
- Średnica nominalna
20 mm
- Właściwości pneumatyczne
kołnierz
- Materiał obudowy
stal nierdzewna
- Płyn przeznaczony dla zaworu
sprężone powietrze
Gazy obojętne
neutralne ciecze
woda
para
- Element uszczelniający
PTFE
- Szerokość nominalna
20
- Rodzaj uruchomienia
Mechaniczny
- Waga
1100 g
Do pobrania
Karta katalogowa
Karta katalogowa 2803766 Zawór kulowy FESTO VZBE-3/4-T-63-F-3L-F04-M-V15V15 8096946
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2803766 Zawór kulowy FESTO VZBE-3/4-T-63-F-3L-F04-M-V15V15 8096946
Opis
Zawór kulowy VZBE-3/4-T-63-F-3L-F04-M-V15V15 Konstrukcja = (* zawór kulowy 3-drogowy, * otwór L), rodzaj napędu = mechaniczny, zasada uszczelnienia = miękka, pozycja montażowa = dowolny, rodzaj montażu = instalacja liniowa
