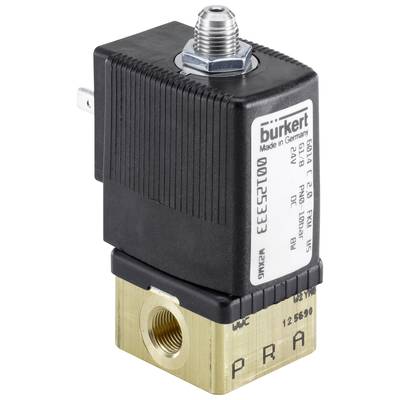

Zawór magnetyczny Bürkert 6014 170720, 6 bar (max)
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
1 Sztuki
Liczba
Suma (324,39 zł / Sztuka)
324,39 zł
399,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 1 sztuka
Cechy produktu
Zawór elektromagnetyczny 3/2-drogowy, bezpośredniego działania
- Zawór bezpośredniego działania, kompaktowy do średnicy nominalnej DN 2,5
- Odporny na wibracje, przykręcany system cewek
- Złącze śrubowe Banjo do bezpośredniego mocowania do zaworów pneumatycznych
- Wersje przeciwwybuchowe
- Dostępne są energooszczędne wersje typu „kopnij i upuść”.
Dane techniczne
- Cewka (rdzeń) - Rozmiar cewki: 32mm
- Materiał: mosiądz
- Materiał uszczelniający: FKM
- Szerokość nominalna: 2 mm
- Przyłącze liniowe: gniazdo G 1/8
- Napięcie: 24 wolty
- Częstotliwość: 50-60 Hz
- Temperatura medium (stopnie C) (max): 100
- Temperatura otoczenia (stopnie C) (maks.): 55
- Temperatura otoczenia (stopnie C) (min): -10
- Ciśnienie (bar) (maks.): 6
- Temperatura medium (stopień C) (min): -10
- Tryb pracy: 3/2; W pozycji spoczynkowej wyjście B jest pod ciśnieniem
- Pobór mocy: 8 watów
- Wartość QNN (L/MIN): 120,00
- Cykl pracy (%): 100
- Czas otwarcia (ms) (maks.): 15
- Czas zamykania (ms)(maks.): 20
- Wartość KV (M*3/H): 0,110
- Czas otwarcia (ms)(min): 10
- Czas zamykania (ms)(min): 15
- Ciśnienie (maks.) przy gazie: 6
- Rodzaj produktu
Zawór magnetyczny
- Napięcie robocze
24 V
- Maksymalne ciśnienie robocze
6 bar
- Materiał obudowy
mosiądz
- Połączenie pneumatyczne
nakrętka G 1/8
- Temperatura nośnika (zakres)
-10 do 100 °C
- Numer katalogowy producenta
170720
- Element uszczelniający
FKM
- Funkcje pneumatyczne
3/2 drożny
- Maksymalna temperatura medium
100 °C
- Minimalna temperatura medium
-10 °C
- Średnica nominalna
2 mm
- Właściwości pneumatyczne
kołnierz
- Standardowe nominalne natężenie przepływu (qnN)
120.00 l/min
- Maksymalna temperatura otoczenia
55 °C
- Minimalna temperatura otoczenia
-10 °C
- Obsługa
Wyjście 2 w spoczynku pod ciśnieniem
- Współczynnik przepływu (Kv)
0.110 m³/h
Do pobrania
Karta katalogowa
Karta katalogowa 3046898 Zawór magnetyczny Bürkert 6014 170720, 6 bar (max)
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3046898 Zawór magnetyczny Bürkert 6014 170720, 6 bar (max)
Opis
Zawór 6014 jest zaworem armatury podnoszącej bezpośredniego działania. Aby zwiększyć bezpieczeństwo ciśnienia i wycieków, grzyb i rura prowadząca rdzeń są zespawane. W zależności od zastosowania dostępne są różne kombinacje materiałów uszczelniających. Specjalna wersja kołnierzowa firmy Bürkert (SFB) umożliwia oszczędne rozmieszczenie zaworów na płycie przyłączeniowej z wieloma elementami. Dostępne są cewki impulsowe i upuszczające, które zmniejszają zużycie energii elektrycznej podczas pracy.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwagi
Współczynnik przepływu Kv jest to strumień objętości w [m/h] wody o temperaturze od 5°C do 30 (40)°C płynącej przez zawór przy spadku ciśnienia 1 [bar] dla określonego skoku (otwarcia)zaworu (sytuację, dla której zawór jest całkowicie otwarty określa współczynnik Kvs). Współczynnik Kv charakteryzuje minimalny opór hydrauliczny zaworu.
