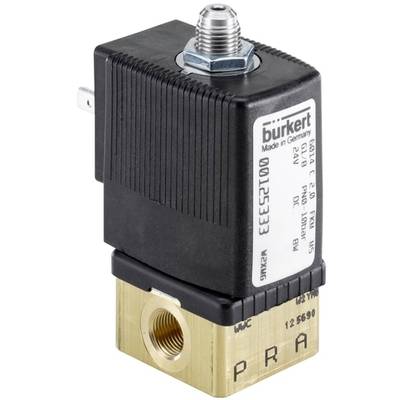

Zawór magnetyczny Bürkert 6014 20034157, 10 bar (max)
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
1 Sztuki
Liczba
Suma (503,25 zł / Sztuka)
503,25 zł
619,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 1 sztuka
Cechy produktu
Zawór elektromagnetyczny 3/2-drogowy, bezpośredniego działania
- Zawór bezpośredniego działania, kompaktowy do średnicy nominalnej DN 2,5
- Odporny na wibracje, przykręcany system cewek
- Złącze śrubowe Banjo do bezpośredniego mocowania do zaworów pneumatycznych
- Wersje przeciwwybuchowe
- Dostępne są energooszczędne wersje typu „kopnij i upuść”.
Dane techniczne
- Cewka (rdzeń) - Rozmiar cewki: 32mm
- Materiał: PPS (siarczek polifenylenu)
- Materiał uszczelniający: FKM
- Szerokość nominalna: 2 mm
- Przyłącze liniowe: wersja banjo, śruba banjo P-G1/4 x A-G1/4
- Cecha szczególna: obsługa ręczna, przycisk PA z blokadą, otwór na śrubę
- Napięcie: 24 wolty
- Częstotliwość: 50 Hz
- Temperatura medium (stopnie C) (max): 100
- Temperatura otoczenia (stopnie C) (maks.): 55
- Temperatura otoczenia (stopnie C) (min): -10
- Ciśnienie (bar) (maks.): 10
- Temperatura medium (stopień C) (min): -10
- Tryb pracy: 3/2; W pozycji spoczynkowej wyjście A jest odciążone
- Pobór mocy: 8 watów
- Cykl pracy (%): 100
- Czas otwarcia (ms) (maks.): 15
- Czas zamykania (ms)(maks.): 20
- Wartość KV (M*3/H): 0,086
- Czas otwarcia (ms)(min): 10
- Czas zamykania (ms)(min): 15
- Ciśnienie (maks.) przy gazie: 10
- Rodzaj produktu
Zawór magnetyczny
- Napięcie robocze
24 V
- Maksymalne ciśnienie robocze
10 bar
- Materiał obudowy
polisulfid fenylenu
- Połączenie pneumatyczne
G 1/4
- Temperatura nośnika (zakres)
-10 do 100 °C
- Numer katalogowy producenta
20034157
- Element uszczelniający
FKM
- Funkcje pneumatyczne
3/2 drożny
- Maksymalna temperatura medium
100 °C
- Minimalna temperatura medium
-10 °C
- Średnica nominalna
2 mm
- Właściwości pneumatyczne
śruba
- Maksymalna temperatura otoczenia
55 °C
- Minimalna temperatura otoczenia
-10 °C
- Obsługa
Wyjście 2 spustowe
- Współczynnik przepływu (Kv)
0.086 m³/h
Do pobrania
Karta katalogowa
Karta katalogowa 3048040 Zawór magnetyczny Bürkert 6014 20034157, 10 bar (max)
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3048040 Zawór magnetyczny Bürkert 6014 20034157, 10 bar (max)
Opis
Zawór 6014 jest zaworem armatury podnoszącej bezpośredniego działania. Aby zwiększyć bezpieczeństwo ciśnienia i wycieków, grzyb i rura prowadząca rdzeń są zespawane. W zależności od zastosowania dostępne są różne kombinacje materiałów uszczelniających. Specjalna wersja kołnierzowa firmy Bürkert (SFB) umożliwia oszczędne rozmieszczenie zaworów na płycie przyłączeniowej z wieloma elementami. Dostępne są cewki impulsowe i upuszczające, które zmniejszają zużycie energii elektrycznej podczas pracy.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwagi
Współczynnik przepływu Kv jest to strumień objętości w [m/h] wody o temperaturze od 5°C do 30 (40)°C płynącej przez zawór przy spadku ciśnienia 1 [bar] dla określonego skoku (otwarcia)zaworu (sytuację, dla której zawór jest całkowicie otwarty określa współczynnik Kvs). Współczynnik Kv charakteryzuje minimalny opór hydrauliczny zaworu.
