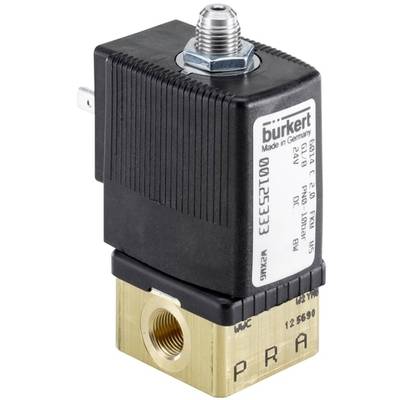

Zawór magnetyczny Bürkert 6014 389550, 0 bar (max)
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
5 Sztuki
Liczba
Suma (527,64 zł / Sztuka)
527,64 zł
649,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 5 sztuka
Cechy produktu
Zawór elektromagnetyczny 3/2-drogowy, bezpośredniego działania
- Zawór bezpośredniego działania, kompaktowy do średnicy nominalnej DN 2,5
- Odporny na wibracje, przykręcany system cewek
- Złącze śrubowe Banjo do bezpośredniego mocowania do zaworów pneumatycznych
- Wersje przeciwwybuchowe
- Dostępne są energooszczędne wersje typu „kopnij i upuść”.
Dane techniczne
- Napęd - obsługa ręczna Materiał: PA (poliamid)
- Materiał uszczelniający - kategoria materiału uszczelki gniazda: elastomery
- Materiał uszczelnienia – materiał uszczelnienia gniazda: FKM (kauczuk fluorowy)
- Materiał uszczelniający - uszczelnienie od zewnątrz Materiał: FKM (kauczuk fluorowy)
- Ciśnienie i temperatura — temperatura medium min: -10°C
- Ciśnienie i temperatura - temperatura medium maks.: 120°C
- Ciśnienie i temperatura - Min. temperatura otoczenia: -10°C
- Ciśnienie i temperatura — maksymalna temperatura otoczenia: 55°C
- Ciśnienie i temperatura - ciśnienie nominalne min: 0 bar
- Ciśnienie i temperatura — konstrukcja odporna na przeciwciśnienie: Nie
- Ciśnienie i temperatura - Maksymalne ciśnienie nominalne (ciecz): 10 barów
- Ciśnienie i temperatura - Maksymalne ciśnienie nominalne (gaz): 10 barów
- Przyłącze elektryczne - Rodzaj przyłącza elektrycznego: Schemat złączy forma A zgodnie z normą DIN EN 175301-803
- Przyłącze elektryczne - Położenie przyłącza elektrycznego: z lewej strony w kierunku przepływu
- Przyłącze elektryczne - Przyłącze elektryczne Liczba styków: 2 + przewód ochronny
- Właściwości urządzenia - Zawór główny Zasada działania: Zawór gniazdowy
- Właściwości urządzenia - Czas przełączania otwarcia maks.: 15 ms
- Właściwości urządzenia - czas przełączania zamykania maks.: 20 ms
- Właściwości urządzenia - Nominalny tryb pracy/cykl pracy: 100%
- Właściwości urządzenia - Budowa zaworu: Zawór kompletny
- Właściwości urządzenia – wersja próżniowa: Nie
- Właściwości urządzenia - Typ napędu: kotwa podnosząca
- Charakterystyka urządzenia - Działanie: działanie bezpośrednie
- Właściwości urządzenia - Separacja mediów: Nie
- Właściwości urządzenia - funkcja przełączania: włącz/wyłącz
- Właściwości urządzenia - czas załączenia otwarcia min: 10 ms
- Właściwości urządzenia - czas załączenia zamknięcia min: 15 ms
- Właściwości urządzenia - Wykonanie analizy: Nie
- Właściwości urządzenia - Ustawienie zaworu Czas otwarcia: Nie
- Właściwości urządzenia - Ustawienie zaworu Czas zamknięcia: Nie
- Charakterystyka urządzenia – zawór palnika olejowego: Nr
- Charakterystyka urządzenia - Wersja Steam: Nie
- Charakterystyka urządzenia - Zawór główny ze zintegrowanym filtrem siatkowym: Nie
- Szerokość nominalna (wartość Kv) - szerokość nominalna zaworu głównego 1 (P) (mm): 2 mm
- Średnica nominalna (wartość Kv) - wartość Kv (woda): 0,086 m3/h
- Rozmiar nominalny (wartość Kv) - Rozmiar nominalny głównego zaworu 1 (cale): 5/64 cala
- Przyłącze procesowe/liniowe - Przyłącze liniowe 1 Typ: Banjo
- Przyłącze procesowe/przewodowe - Przyłącze liniowe 1 oznaczenie gwintu: 1/4
- Przyłącze procesowe/liniowe - Przyłącze liniowe 1 typ gwintu: G
- Przyłącze procesowe/liniowe - Przyłącze liniowe 2 Typ: Banjo
- Przyłącze procesowe/liniowe - przyłącze liniowe 2 typu gwintu: G
- Przyłącze procesowe/liniowe - przyłącze liniowe 2 oznaczenie gwintu: 1/4
- Przyłącze procesowe/rurowe - Przyłącze rurowe 3 typu: gwint zewnętrzny
- Przyłącze procesowe/liniowe - przyłącze liniowe 3-gwintowe typu: G
- Przyłącze procesowe/liniowe - przyłącze liniowe 3 oznaczenie gwintu: 1/8
- Stopień ochrony - Stopień ochrony IP (maks. przy odpowiednim podłączeniu): IP65
- Napięcie – napięcie akumulatora: Nie
- Napięcie - Napięcie min / Napięcie znamionowe: 230 V
- Napięcie - Napięcie maks. / Napięcie znamionowe: 230 V
- Napięcie - napięcie AC: Tak
- Napięcie – napięcie DC: Nie
- Napięcie - tolerancja napięcia dodatnia: 10%
- Napięcie - tolerancja napięcia ujemna: 10%
- Cewka (rdzeń) - Rozmiar cewki: 32mm
- Cewka (rdzeń) - okablowanie cewki Ochrona przeciwprzepięciowa: bez
- Cewka (rdzeń) - prostownik przewodów cewki: Nie
- Cewka (rdzeń) - dioda gasząca okablowanie cewki: Nie
- Cewka (rdzeń) — konstrukcja o niskim poziomie hałasu: Nie
- Cewka (rdzeń) - Typ cewki: zaślepiona
- Cewka (rdzeń) - Materiał cewki (pokrycie): EP (żywica epoksydowa)
- Cewka (rdzeń) - Cewka Cecha szczególna: do wysokich temperatur
- Cewka (rdzeń) - Klasa izolacji termicznej napędu: H
- Cewka (rdzeń) - moc przełączania AC: 24 V
- A
- Cewka (rdzeń) - moc znamionowa AC: 17 V
- A
- Materiały - Zawór główny Materiał mający kontakt z medium: PPS (siarczek polifenylenu)
- Tryb pracy - Przyłącze przewodu cieczy Liczba: 3
- Tryb pracy - funkcja zaworu Liczba pozycji przełączania: 2
- Tryb pracy - Funkcja zaworu: C - w pozycji spoczynkowej zamknięty - port ciśnieniowy 1 (P/NC), port roboczy 2 (A/OUT) do portu 3 (R/NO) openC - w pozycji spoczynkowej zamknięty - port ciśnieniowy 1 ( P/NC), port roboczy 2 (A/OUT) do połączenia 3 (R/NO) otwarty
- Tryb pracy - obsługa ręczna: tak
- Tryb pracy - Obsługa ręczna Typ: Przycisk przyciskowy zabezpieczony zamkiem
- Tryb pracy - blokada pracy ręcznej: tak
- Tryb pracy - obsługa ręczna otwór na śrubę: tak
- Dopuszczenia - Moc znamionowa: 8 W
- Częstotliwość napięcia: 50 Hz
- Rodzaj produktu
Zawór magnetyczny
- Napięcie robocze
230 V
- Maksymalne ciśnienie robocze
0 bar
- Temperatura nośnika (zakres)
-10 do 120 °C
- Numer katalogowy producenta
389550
- Maksymalna temperatura medium
120 °C
- Minimalna temperatura medium
-10 °C
IP65
- Maksymalna temperatura otoczenia
55 °C
- Minimalna temperatura otoczenia
-10 °C
Do pobrania
Karta katalogowa
Karta katalogowa 3047994 Zawór magnetyczny Bürkert 6014 389550, 0 bar (max)
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3047994 Zawór magnetyczny Bürkert 6014 389550, 0 bar (max)
Opis
Zawór 6014 jest zaworem armatury podnoszącej bezpośredniego działania. Aby zwiększyć bezpieczeństwo ciśnienia i wycieków, grzyb i rura prowadząca rdzeń są zespawane. W zależności od zastosowania dostępne są różne kombinacje materiałów uszczelniających. Specjalna wersja kołnierzowa firmy Bürkert (SFB) umożliwia oszczędne rozmieszczenie zaworów na płycie przyłączeniowej z wieloma elementami. Dostępne są cewki impulsowe i upuszczające, które zmniejszają zużycie energii elektrycznej podczas pracy.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwagi
Współczynnik przepływu Kv jest to strumień objętości w [m/h] wody o temperaturze od 5°C do 30 (40)°C płynącej przez zawór przy spadku ciśnienia 1 [bar] dla określonego skoku (otwarcia)zaworu (sytuację, dla której zawór jest całkowicie otwarty określa współczynnik Kvs). Współczynnik Kv charakteryzuje minimalny opór hydrauliczny zaworu.
