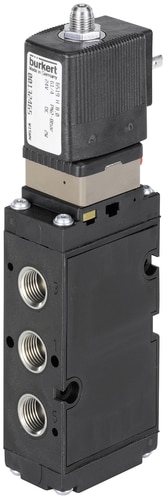

Zawór magnetyczny Bürkert 6519 132469, 3 do 10 bar
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
1 Sztuki
Liczba
Suma (1178,05 zł / Sztuka)
1178,05 zł
1449,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 1 sztuka
Cechy produktu
3/5-drożny zawór pneumatyczny 32 mm
- Duży przepływ; niewielki pobór mocy elektrycznej; montaż pojedynczy lub blokowy; wersje standardowe, ex mb, ex ia; G 1/4” lub rękaw NAMUR
Dane techniczne
- Zawór główny zasada działania: Zawór suwakowy
- Połączenie przewodów Fluidit ilość: 5
- Funkcja zaworu, liczba pozycji przełączania: 3
- Napięcie stałe: Tak
- Napięcie akumulatora: Tak
- Wielkość cewki 32 mm
- Czas przełączania: Maks. 20 ms
- Czas przełączania: Maks. 40 ms
- Funkcja zaworu ręcznego, materiał: PA (poliamid)
- Funkcja zaworu ręcznego blokady: Tak
- Funkcja zaworu ręcznego do wkrętów z rowkiem: Tak
- Sterowanie zaworem rodzaj: Elektryczny
- Pobór mocy elektrycznej maks.: 2 W.
- Rodzaj produktu
Zawór magnetyczny
- Napięcie robocze
24 V
- Maksymalne ciśnienie robocze
10 bar
- Materiał obudowy
aluminium
- Połączenie pneumatyczne
G 1/4
- Temperatura nośnika (zakres)
-10 do +50 °C
- Numer katalogowy producenta
132469
- Minimalne ciśnienie robocze
3 bar
- Rodzaj uruchomienia
Obsługa ręczna; dźwignia obrotowa i przycisk
- Element uszczelniający
FKM
NBR
- Waga
0.91 kg
- Maksymalna temperatura medium
+50 °C
- Minimalna temperatura medium
-10 °C
- Średnica nominalna
9 mm
- Standardowe nominalne natężenie przepływu (qnN)
1.3 l/min
IP65
- Maksymalna temperatura otoczenia
+70 °C
- Minimalna temperatura otoczenia
-10 °C
Do pobrania
Karta katalogowa
Karta katalogowa 2351323 Zawór magnetyczny Bürkert 6519 132469, 3 do 10 bar
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2351323 Zawór magnetyczny Bürkert 6519 132469, 3 do 10 bar
Opis
Typ 6518 to zawór 3/2-drożny, a typ 6519 to zawór 5/2- lub 5/3-drożny. Razem tworzą one serię. Zawory mogą być stosowane pojedynczo lub na blokach. Pracują bez stałego zużycia powietrza i służą do sterowania napędami o podwójnym lub prostszym działaniu. Do wstępnego sterowania służy zawór elektromagnetyczny typu 6014. Zastosowanie materiałów wysokiej jakości umożliwia użycie zaworów nawet w atmosferze wolnej i chemicznej. Seria zawiera urządzenia z certyfikatem ex i przyłączami pilota NAMUR. Za pomocą zaworu C, D i H monostabilny można osiągnąć poziom bezpieczeństwa SIL2, w zależności od architektury urządzenia zabezpieczającego zgodnie z IEC 61508.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwagi
Współczynnik przepływu Kv jest to strumień objętości w [m/h] wody o temperaturze od 5°C do 30 (40)°C płynącej przez zawór przy spadku ciśnienia 1 [bar] dla określonego skoku (otwarcia)zaworu (sytuację, dla której zawór jest całkowicie otwarty określa współczynnik Kvs). Współczynnik Kv charakteryzuje minimalny opór hydrauliczny zaworu.
