Zawory elektromagnetyczne

• Co to są zawory magnetyczne?

• Jak pracują zawory elektromagnetyczne?

• Gdzie stosowane są zawory elektromagnetyczne?

• Które zawory elektromagnetyczne są dostępne w firmie Conrad?

• FAQ - co należy uwzględnić podczas pracy przy zaworach magnetycznych i z zaworami elektromagnetycznymi?

Zawory elektromagnetyczne wykorzystują siłę elektromagnesu do otwierania lub zamykania zaworów. Umożliwia to sterowanie natężeniami mediów ciekłych i gazowych. Środek do sterowania jest zawsze fizycznie oddzielony od układu sterowania.

W drodze odstępstwa od wykorzystania siły magnetycznej cewki, która przepływa przez prąd, firma Conrad oferuje w tej kategorii zawory, w których sterowanie jest napędzane przez gazy lub ciecze.

Inny typ napędu jest zaprojektowany z siłownikami, dzięki czemu można nie tylko kontrolować stany zaworu „zamknięty” i „otwarty”, ale możliwe jest również dozowanie kontrolowanego medium.

Zawory mają oznaczenia „ścieżek”, które opisują liczbę dostępnych ścieżek sterowania: „2/2” oznacza „otwarte” lub „zamknięte”, porównywalne do zjeżdżalni w cieku wodnym. „3/2” oferuje alternatywny wylot po zamknięciu pierwszego wylotu.

Zawory sterowane bezpośrednio

Napędzający magnes elektryczny jest bezpośrednio połączony z elementem uszczelniającym . Przy wyłączonym elektromagnes sprężyna dociskowa utrzymuje zawór w pozycji zamkniętej. W celu otwarcia zaworu element uszczelniający musi być uniesiony z gniazda zaworu wyłącznie za pomocą napędu elektromagnetycznego.

Zawory sterowane wstępnie

Zawory tej konstrukcji wymagają otwarcia i zamknięcia różnicy ciśnienia roboczego . Minimalne ciśnienie podane jest w arkuszu danych technicznych. Napęd spełnia w tym przypadku jedynie funkcję VAT, dzięki której główny element uszczelniający (membrana lub tłok) jest odciążany. Ciśnienie medium podnosi główną uszczelkę. Dzięki temu małe magnesy mogą kontrolować wysokie ciśnienie.

Zawory sterowane siłą

Połączenie wstępnie sterowanych i bezpośrednio sterowanych zaworów, tak że napęd może otworzyć i zamknąć zawór bez wsparcia różnicy ciśnień.

Zawory sterowane ciśnieniem

Zawory tego typu są kontrolowane przez oddzielny tak zwany zawór pilotowy i mogą kontrolować wysokie temperatury, wysokie ciśnienia, brudne lub agresywne media za pomocą czystego medium kontrolnego. .

Gdzie stosowane są zawory elektromagnetyczne?

Nie ma praktycznie żadnego obszaru technicznego, w którym nie ma zaworów (magnetycznych). Należy tu wymienić: Elektrownie, przemysł wytwórczy ropy naftowej, chemiczny i gazu, instalacje ogrzewania, klimatyzacji i odprowadzania spalin w pojazdach, zarządzanie wodą i ściekami w wagonach kolejowych, przemysł ochrony środowiska oraz przemysł spożywczy.

Materiał obudowy

Zastosowany materiał obudowy, przez który przepływa medium do sterowania, ma istotny wpływ na możliwe temperatury, maksymalne możliwe ciśnienie i rodzaj medium. Możesz wybierać między stalą nierdzewną, mosiądzem, PVC, PVDF, poliamidem, siarczkiem polifenylenu i polipropylenem.

Materiał uszczelniający

Uszczelnienie zapewnia niezawodne uszczelnienie między gniazdem zaworu a elementem odcinającym. Zastosowany materiał zasadniczo zależy od kontrolowanego medium.

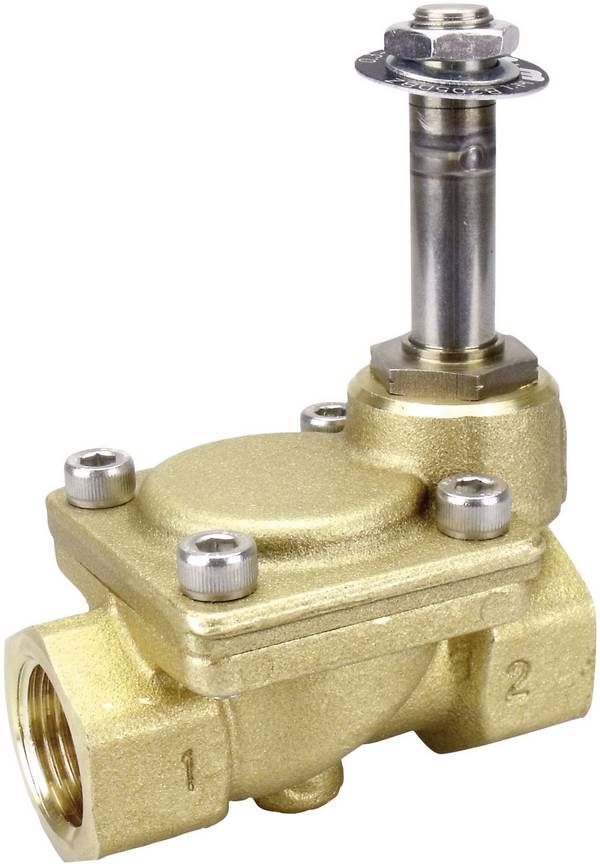

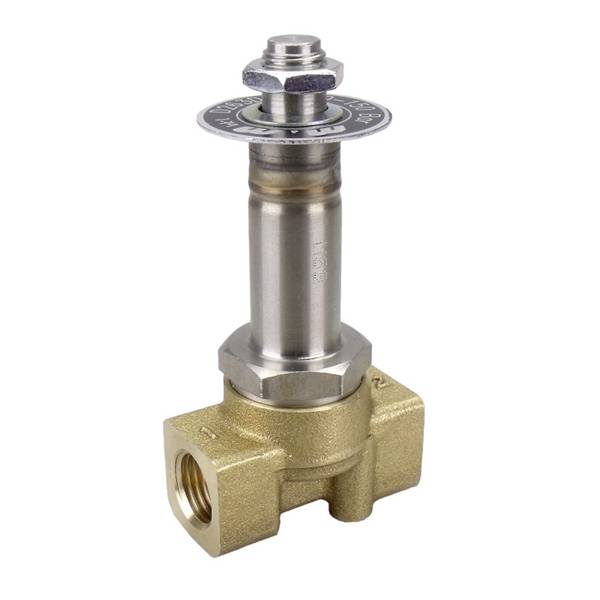

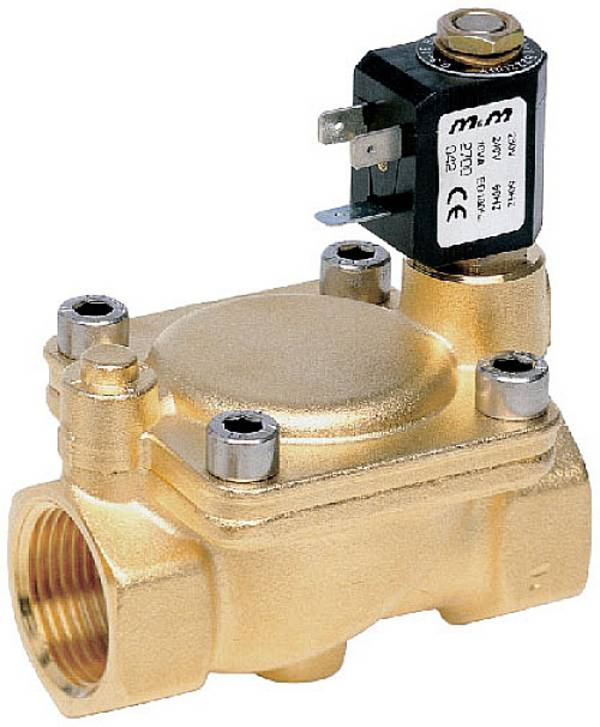

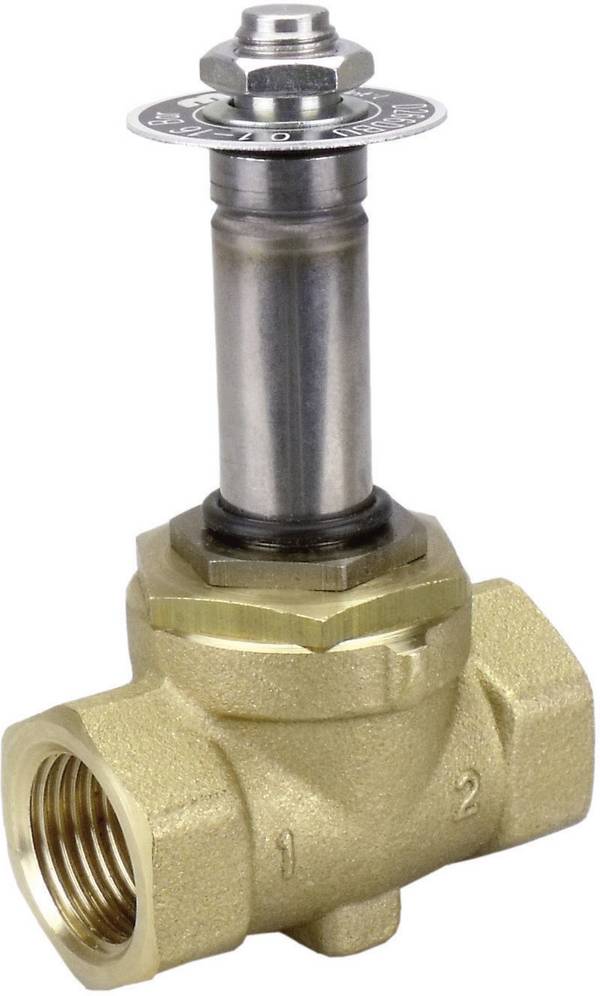

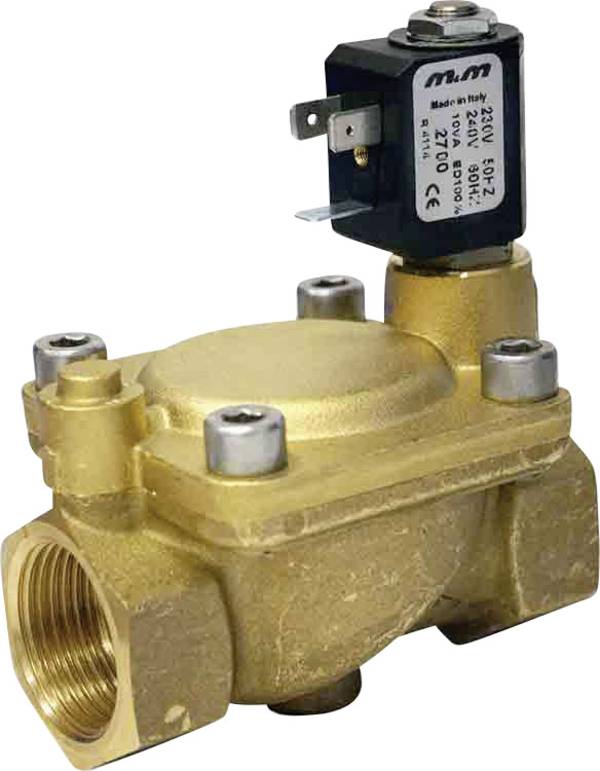

• Zawór pneumatyczny sterowany bezpośrednio

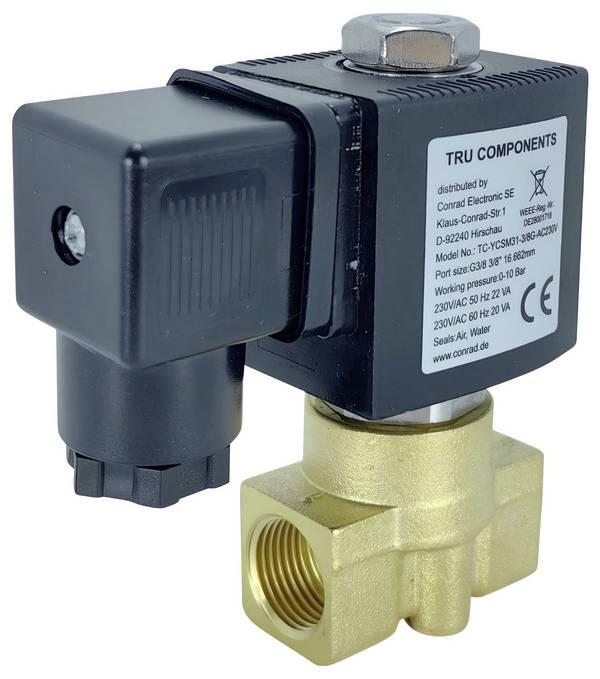

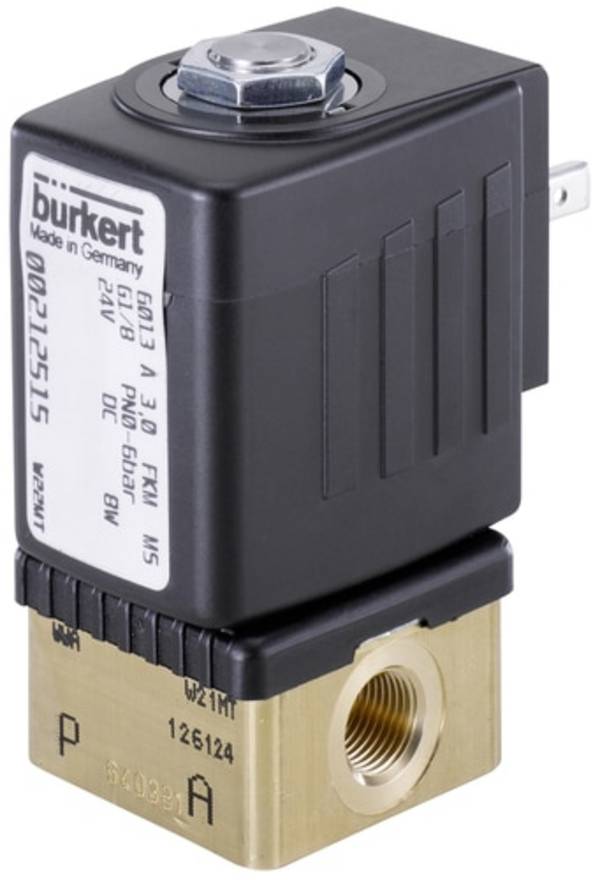

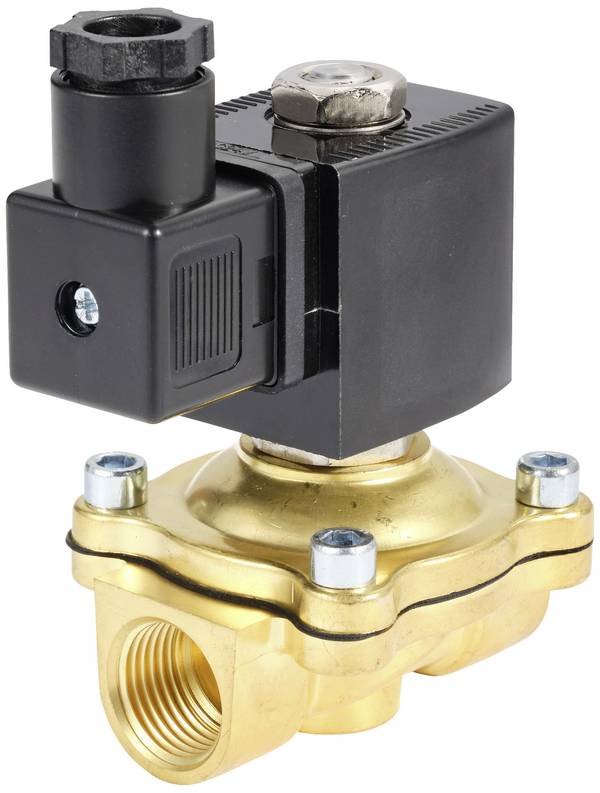

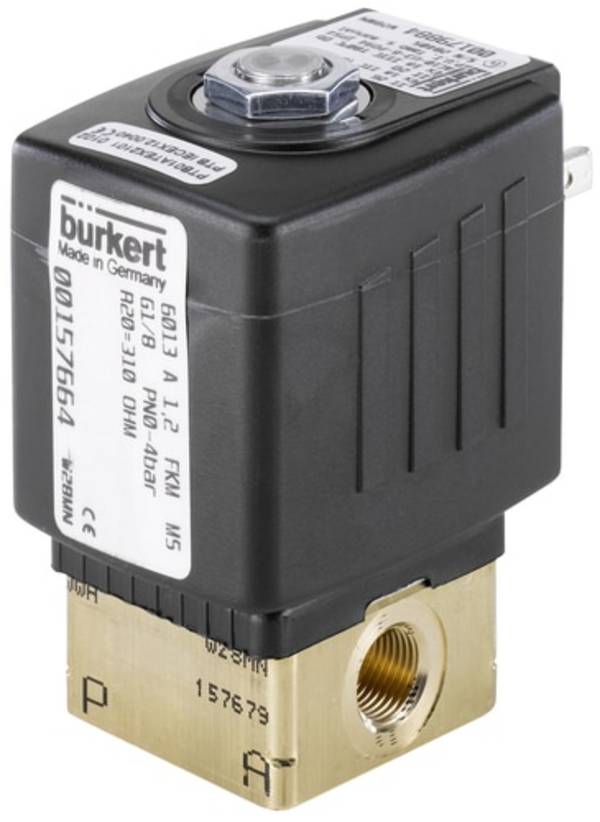

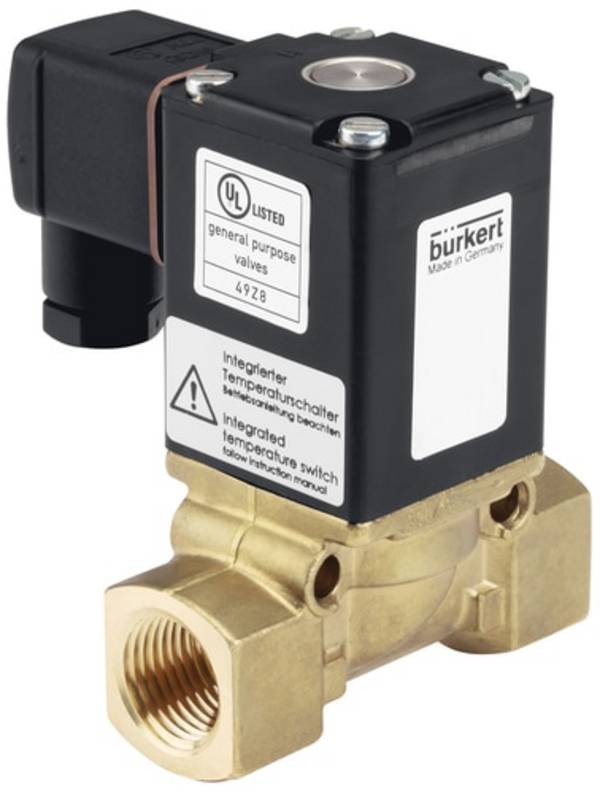

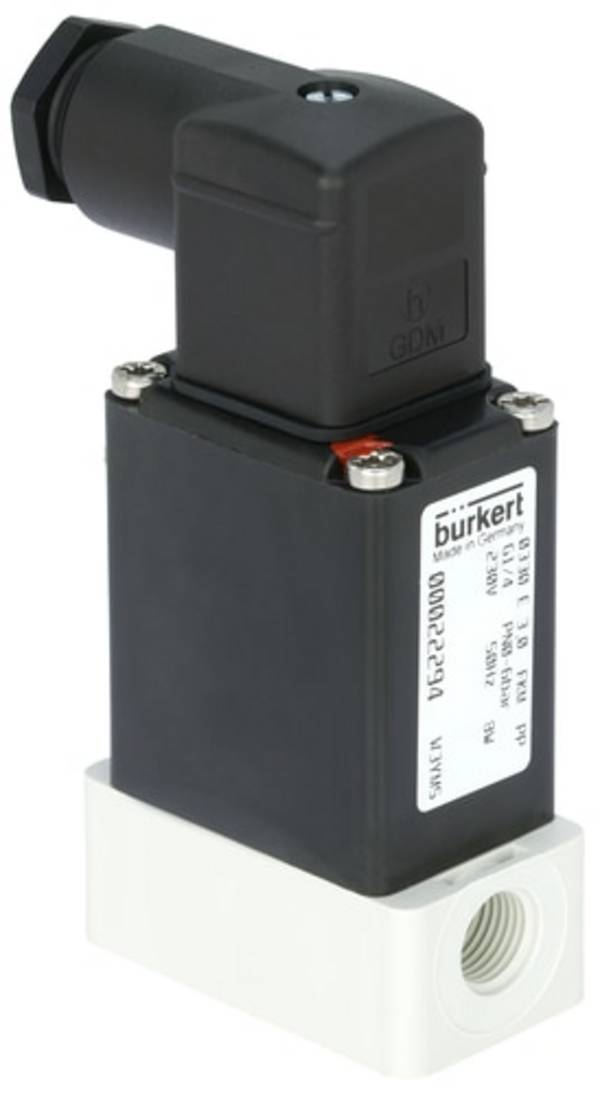

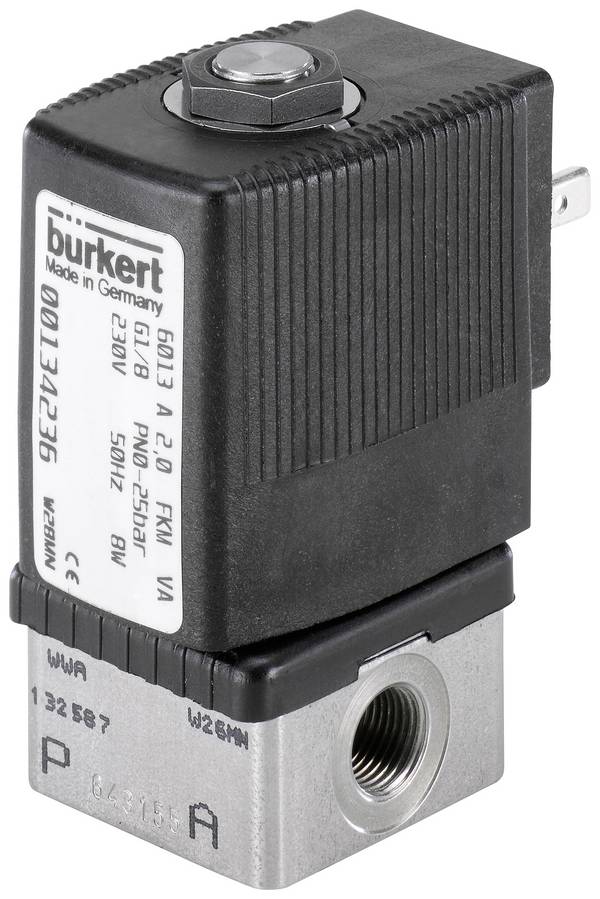

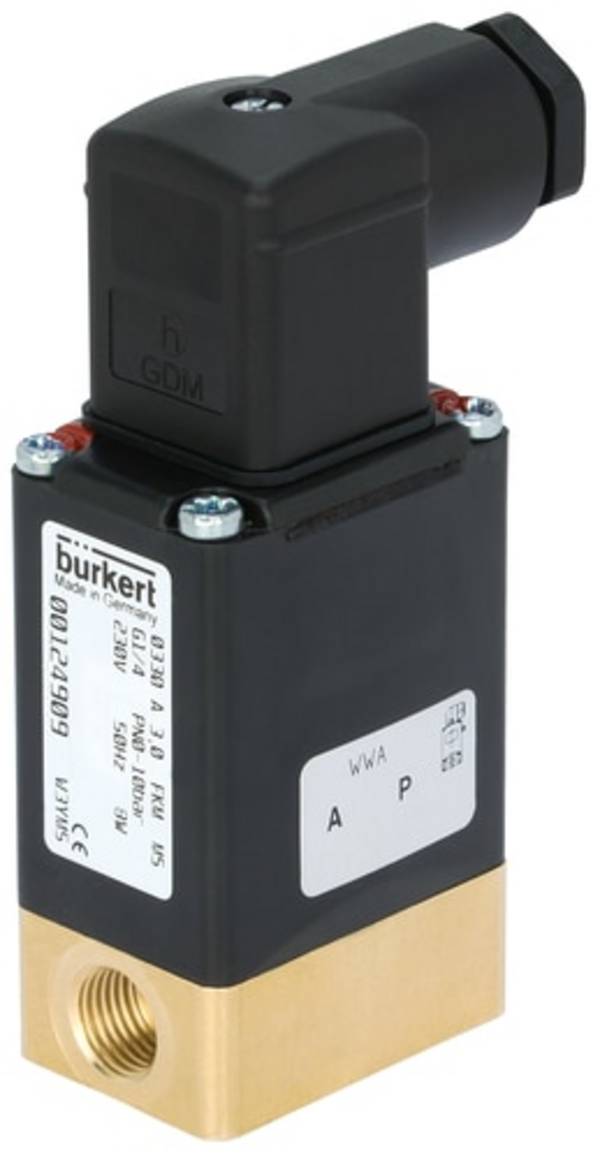

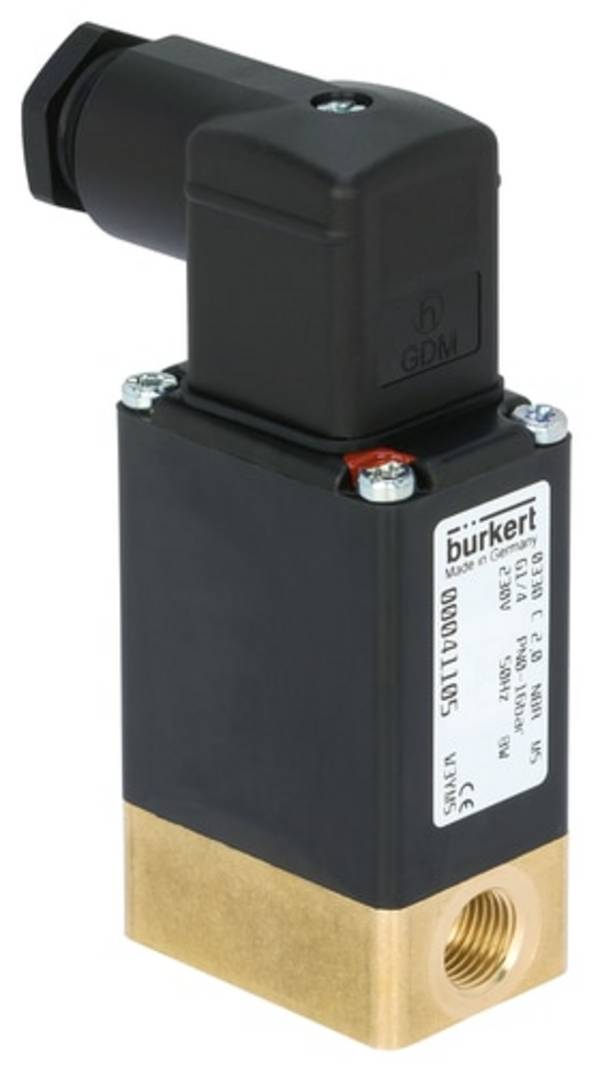

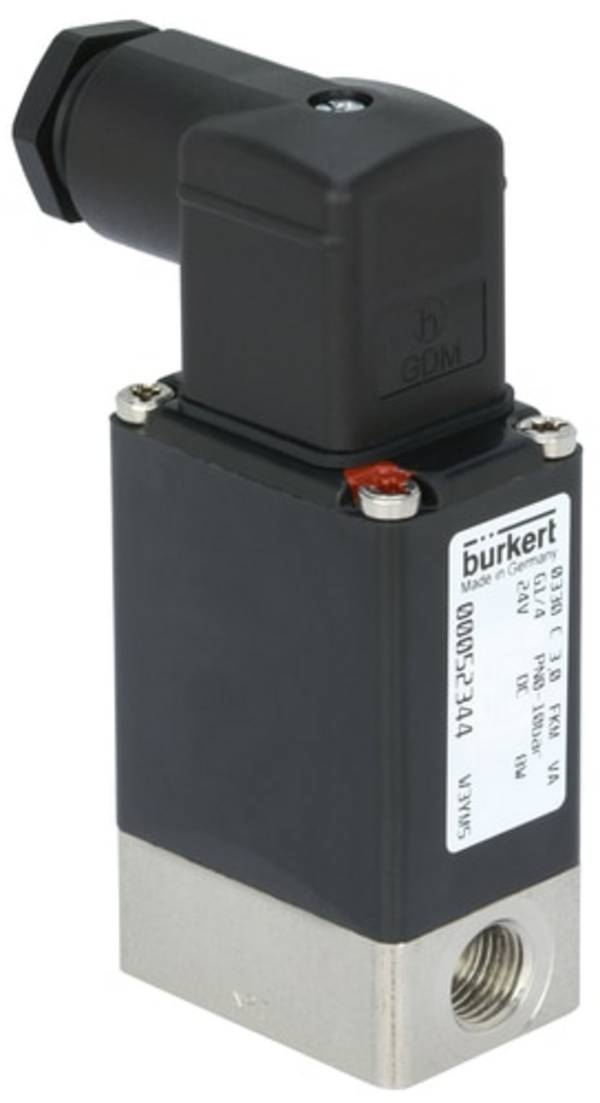

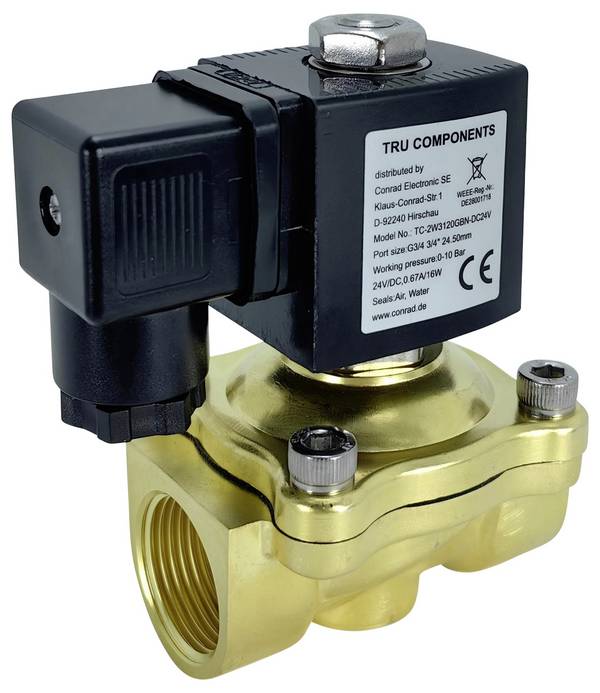

• Zawór bezpośredni

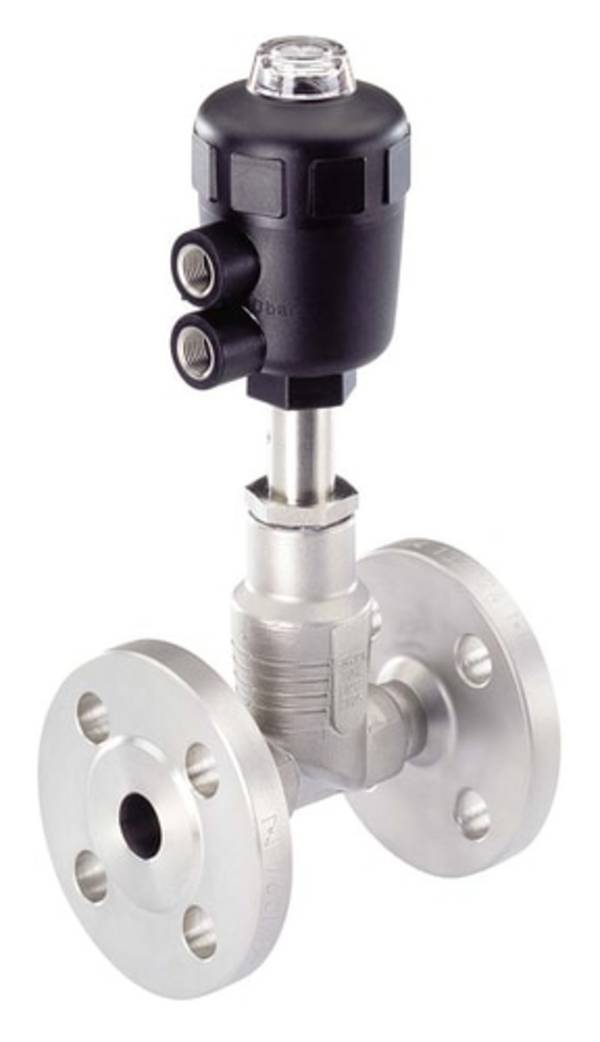

• Zawór sterowany powietrzem
• Zawór pneumatyczny sterowany mechanicznie

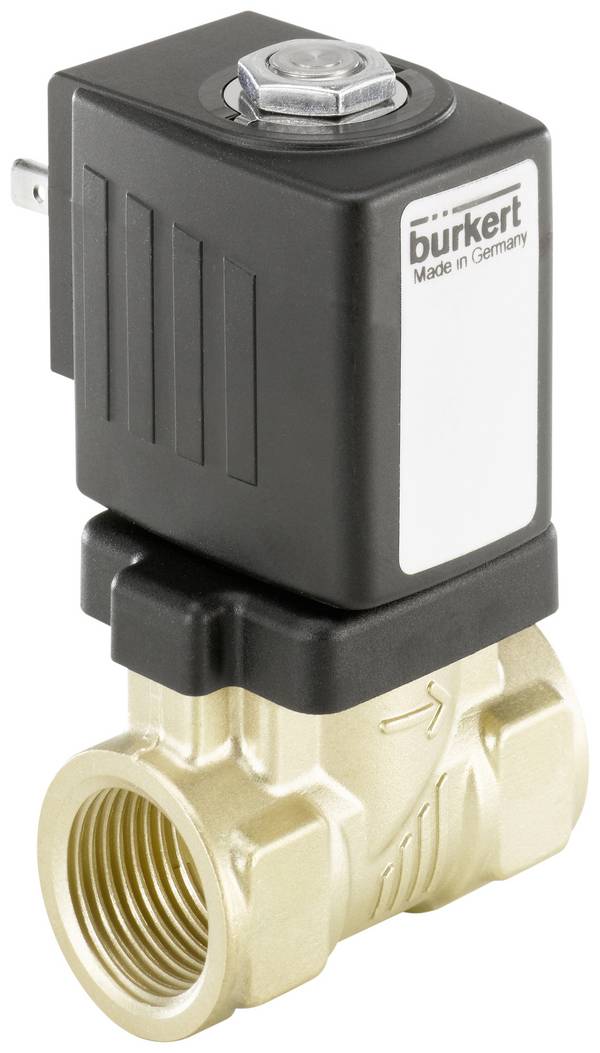

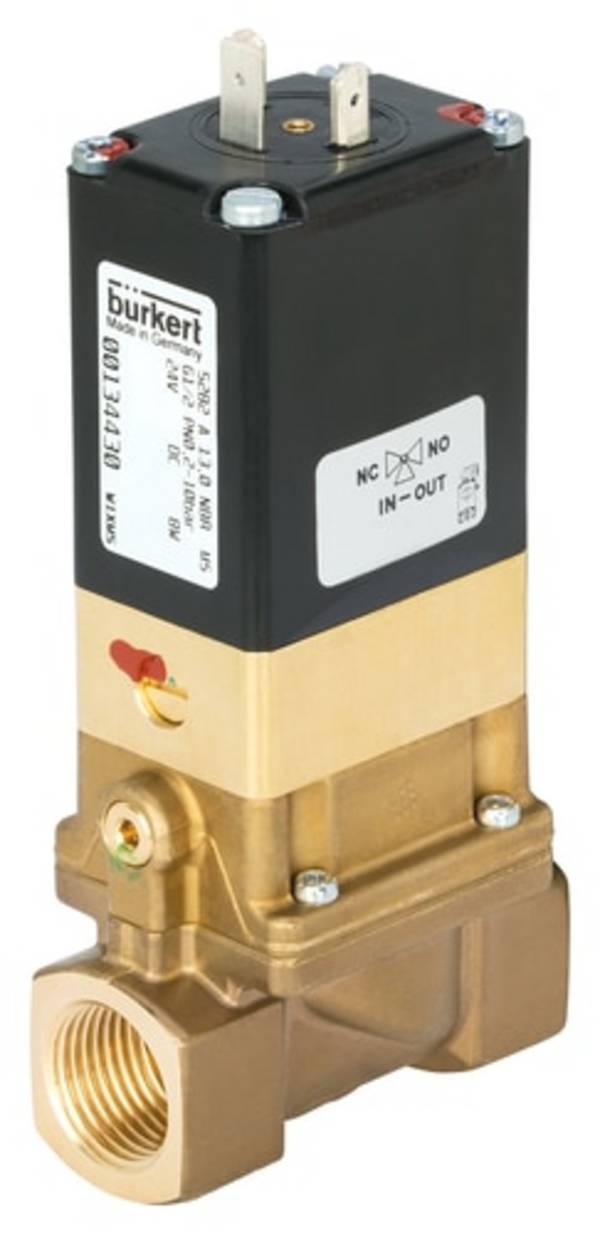

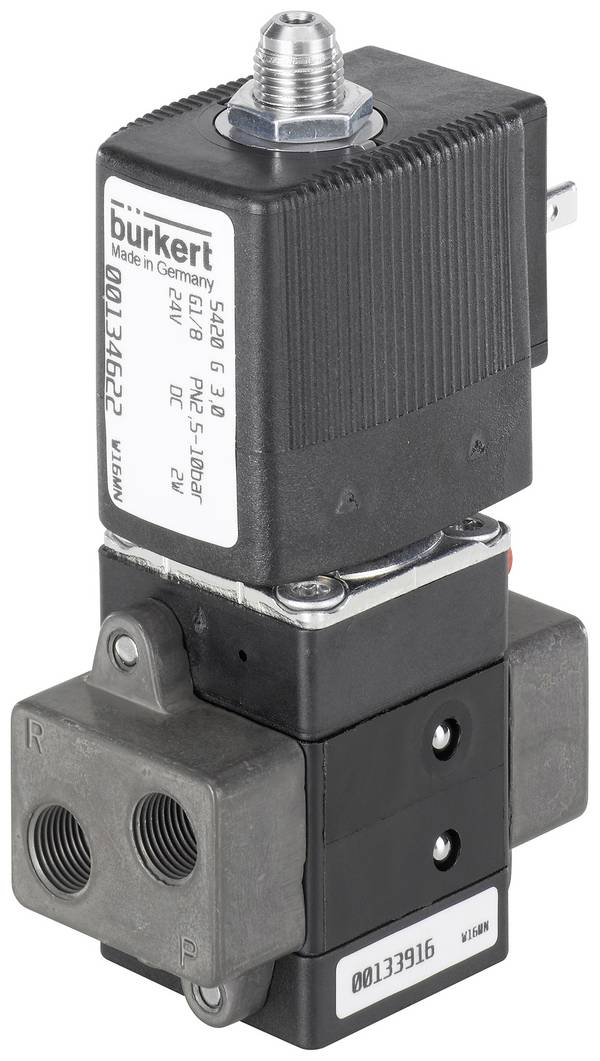

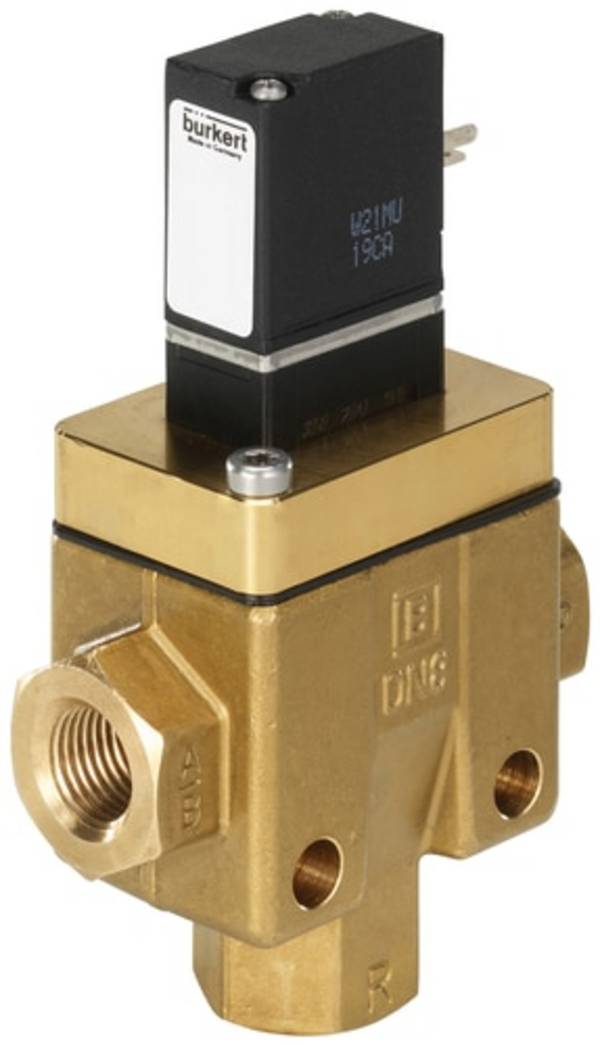

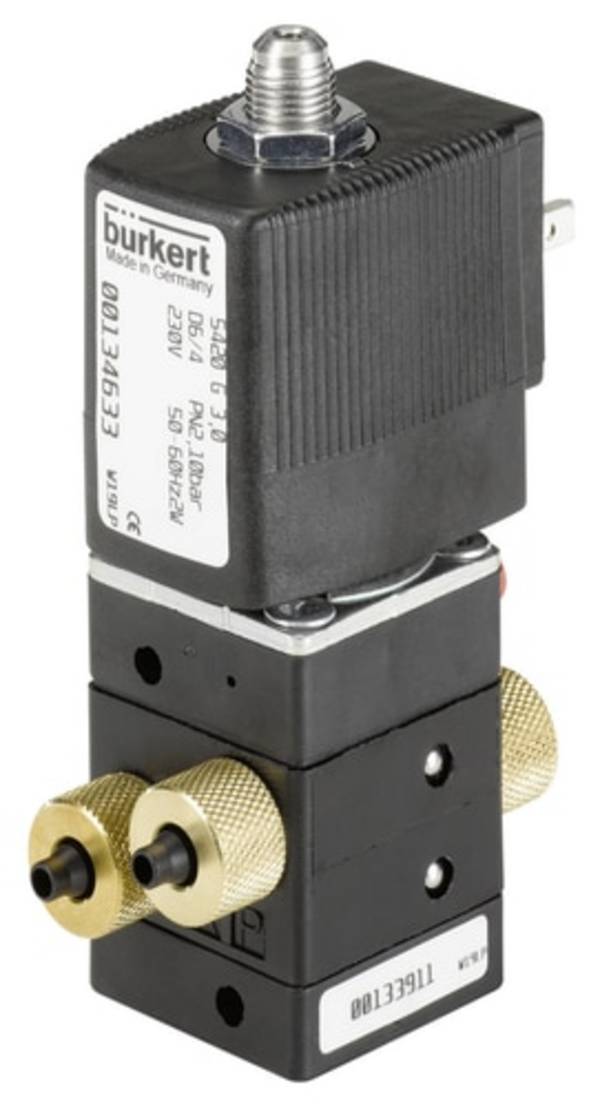

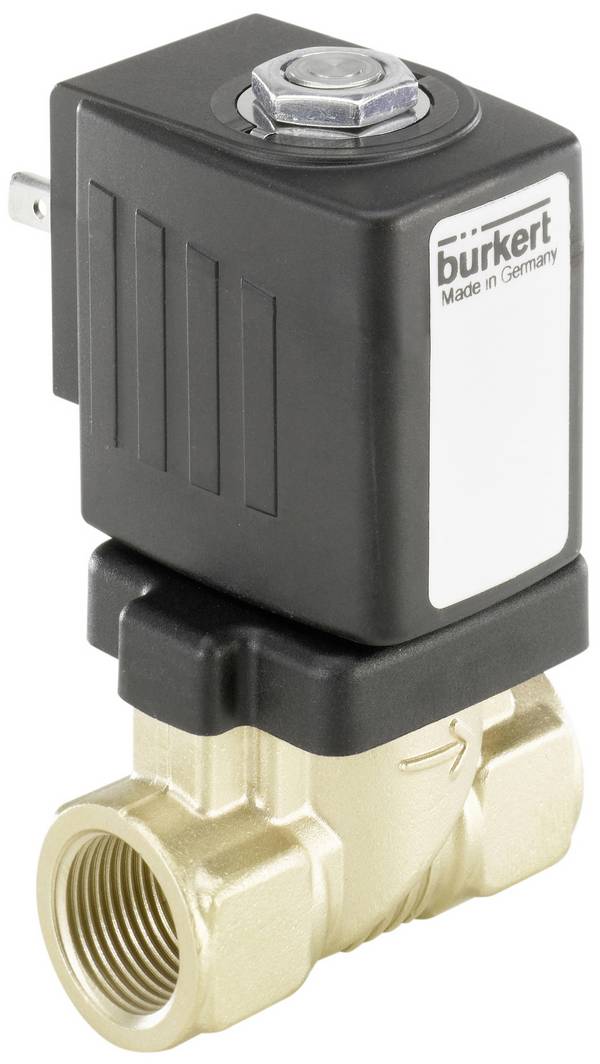

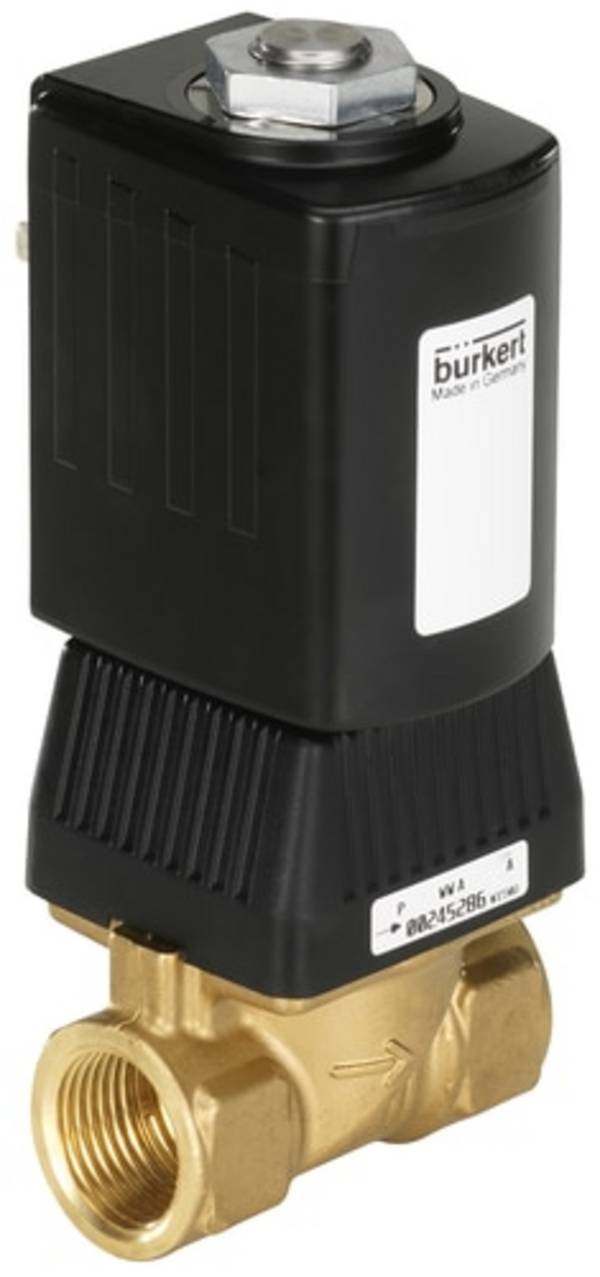

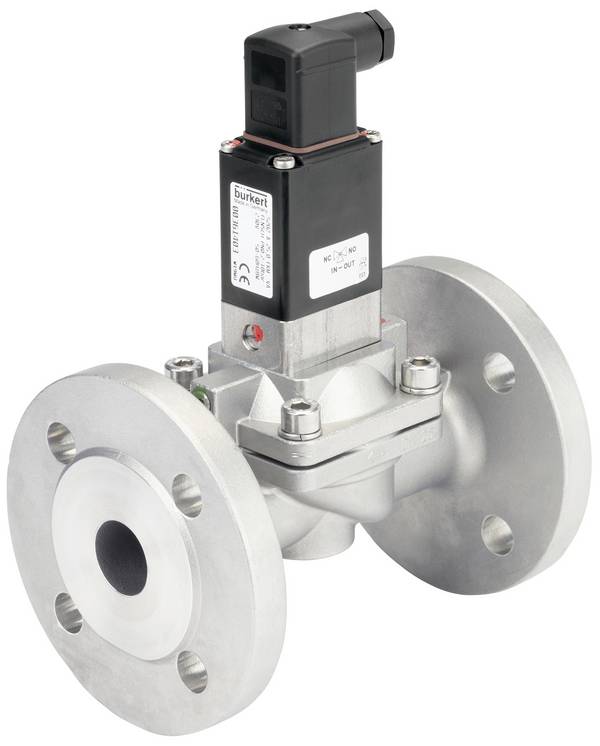

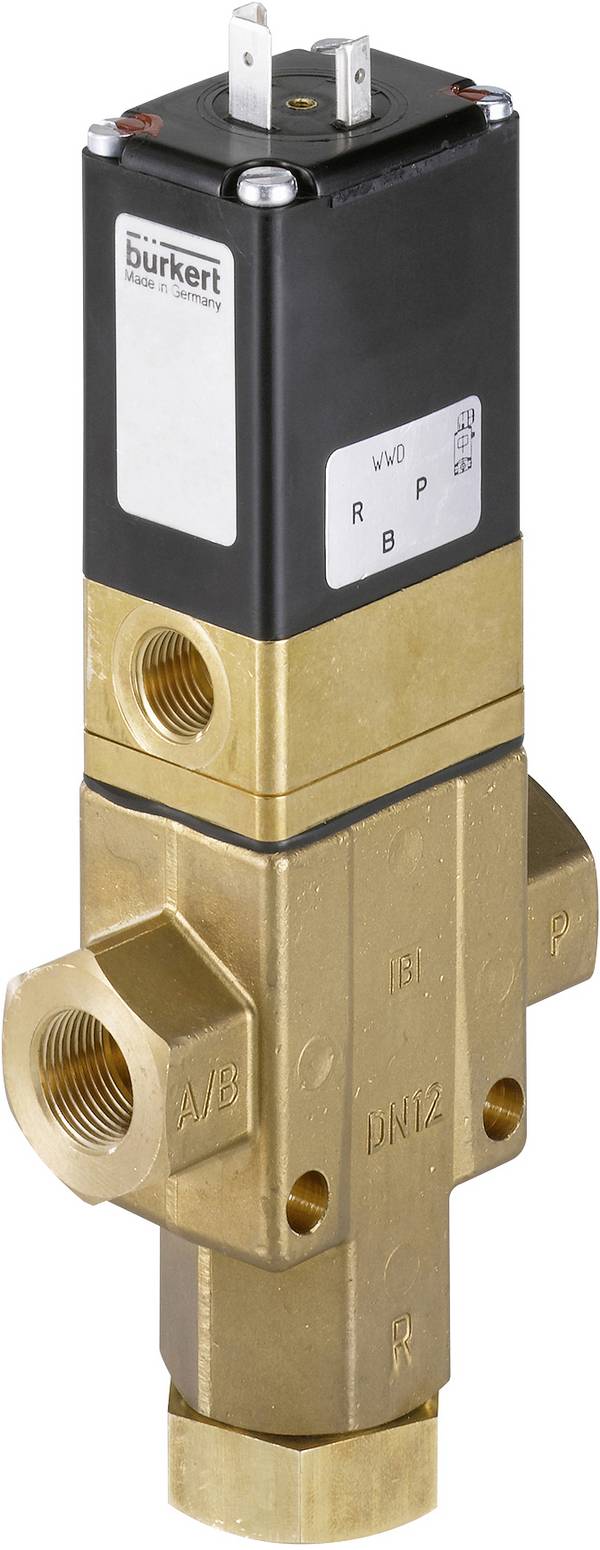

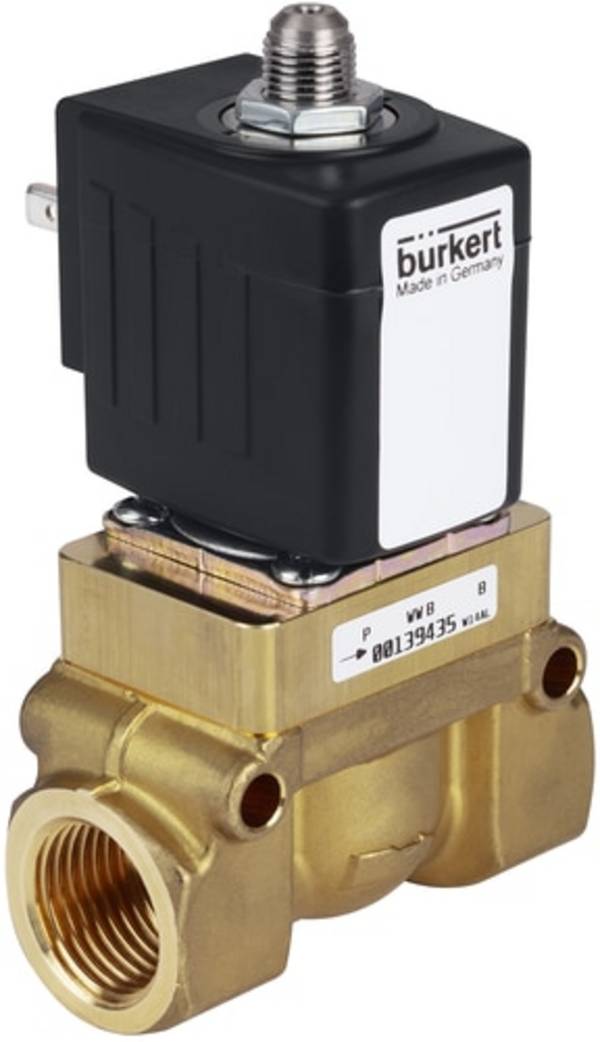

• Serwozawór sterowany

Maksymalne ciśnienie robocze
Maksymalnie od 0,2 do 100 bar i min -1 (podciśnienie) do 0,5 bar.
Max / Min Temperatura nośnika
można wybierać indywidualnie w całym zakresie od -40 do +180 stopni Celsjusza.

Funkcje

Rozróżnia zawory 2- i 3-drożne

Złącze

Pokazuje wszystkie połączenia gniazd w standardowych wymiarach.

Napięcie robocze

Sięga od 12 V DC ponad 24 V AC/DC do 110/230 V AC. Tendencja jest widoczna w przypadku zasilania napięciem małym.

Medium

Prawdopodobnie najważniejsza możliwość wykrywania agresywnych, neutralnych lub lekko zabrudzonych mediów oraz (neutralnych) gazów i neutralnych, czystych i zanieczyszczonych cieczy.

Specyfikacja:

Pokazuje możliwości podłączenia za pomocą kołnierza lub złączki.
