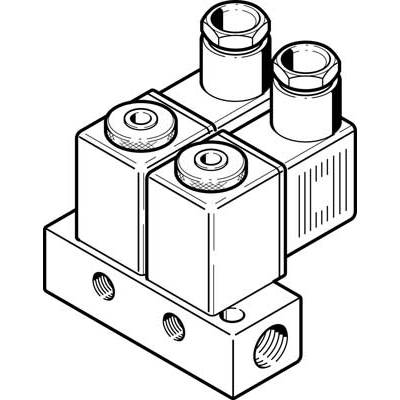

Zawór magnetyczny FESTO BMFH-2-3-M5 4522, 0 do 8 bar
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Liczba
Suma (950,41 zł / Sztuka)
950,41 zł
1169,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dane techniczne
- Rodzaj mocowania: Z otworem przelotowym
- Rodzaj sterowania: Elektryczny
- Ciśnienie robocze: 0 - 8 barów
- Ciśnienie robocze Mpa: 0 - 0,8 MPa
- Medium robocze: Sprężone powietrze zgodnie z ISO 8573-1: 2010 [7: -: -]
- Zasada uszczelnienia: Miękkie
- Przyłącze elektryczne: Wtyczka
- Uwaga dotycząca medium roboczego i sterującego: możliwa praca z olejem (wymagana do dalszej eksploatacji)
- Konstrukcja: zawór gniazdowy ze sprężyną powrotną
- Pobór mocy 7.5 W.
- Pobór mocy podczas trzymania 6 W.
- Maksymalna liczba pozycji zaworowych: 2
- Temperatura medium: Od -10 do 60°C.
- Średnica nominalna 1.3 mm
- Normalny przepływ nominalny: 50 l/min
- Przyłącze pneumatyczne 1: G1/8
- Przyłącze pneumatyczne 2: M5
- Przyłącze pneumatyczne 3: M5
- Waga produktu: 245 g
- Rodzaj resetowania: Sprężyna mechaniczna
- Stopień ochrony: IP65
- Rodzaj sterowania: Bezpośredni
- Temperatura otoczenia: -5 - 40°C
- Funkcja zaworu: 2x3 / 2 zamknięty, monostabilny
- Materiał obudowy: aluminium
- Rodzaj produktu
Zawór magnetyczny
- Maksymalne ciśnienie robocze
8 bar
- Materiał obudowy
aluminium
- Połączenie pneumatyczne
M5
- Media robocze
Sprężone powietrze wg ISO 8573-1:2010 [7:-:-]
- Temperatura nośnika (zakres)
-10 do +60 °C
- Numer katalogowy producenta
4522
- Minimalne ciśnienie robocze
0 bar
- Rodzaj uruchomienia
elektryczny
- Max. Natężenie przepływu
50 l/min
- Waga
245 g
- Maksymalna temperatura medium
+60 °C
- Minimalna temperatura medium
-10 °C
- Średnica nominalna
1.3 mm
IP65
- Maksymalna temperatura otoczenia
+40 °C
- Minimalna temperatura otoczenia
-5 °C
Do pobrania
Karta katalogowa
Karta katalogowa 2804126 Zawór magnetyczny FESTO BMFH-2-3-M5 4522, 0 do 8 bar
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2804126 Zawór magnetyczny FESTO BMFH-2-3-M5 4522, 0 do 8 bar
Opis
Zawór elektromagnetyczny BMFH-2-3-M5 z cewkami magnetycznymi i gniazdami, sterowanie ręczne, przyłącze M5. Dostępne również bez nasadek z dopiskiem „-OD” (obniżona cena). Określ napięcie. Funkcja zaworu=2x3/2 zamknięty monostabilny, rodzaj sterowania=elektryczny, normalny przepływ nominalny=50 l/min, ciśnienie robocze Mpa=0 - 0,8 MPa, ciśnienie robocze=0-8 bar
Uwagi
Współczynnik przepływu Kv jest to strumień objętości w [m/h] wody o temperaturze od 5°C do 30 (40)°C płynącej przez zawór przy spadku ciśnienia 1 [bar] dla określonego skoku (otwarcia)zaworu (sytuację, dla której zawór jest całkowicie otwarty określa współczynnik Kvs). Współczynnik Kv charakteryzuje minimalny opór hydrauliczny zaworu.
