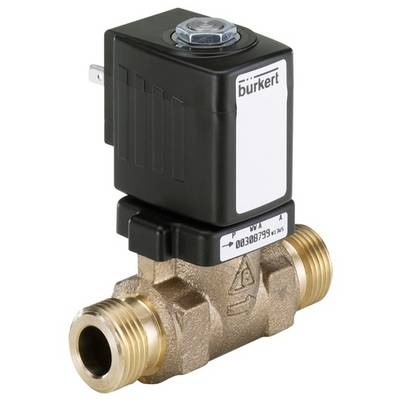

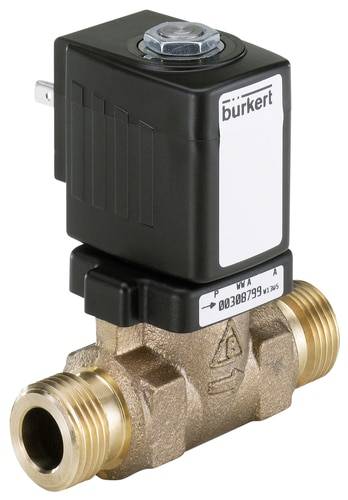

Bürkert Zawór membranowy 311681 6213 24 V G 3/4 Średnica nominalna 13 mm Sterowany serwomechanizmem 1 szt.
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Pokaż produkty alternatywne
Suma (787,80 zł / Sztuka)
787,80 zł
968,99 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Cechy produktu
2/2-drożny zawór elektromagnetyczny
- Sterowany serwozawór membranowy do szerokości znamionowej DN40; sprzęowana sprężynową membraną otwiera bez różnicy ciśnień; tłumiony zamek i niski poziom hałasu; wysoki przepływ o kompaktowej budowie; energooszczędna technologia podwójnych cewki w wersji Kick i Drop
Dane techniczne
- Rodzaj napędu: Kotwa podnoszona
- Zasada działania zaworu głównego: Zawór membranowy
- Funkcja przełączania: On/off
- Połączenie przewodów, ilość: 2
- Funkcja zaworu, liczba pozycji przełączania: 2
- Przepływ: Przez siedzenie
- Ciśnienie nominalne maks. (Ciecz): 10 bar
- Napięcie stałe: Tak
- Napięcie akumulatora: Tak
- Moc: 10 W
- Typ szpuli: Nałożona
- Materiał cewki (powłoka): EP (żywica epoksydowa)
- Wielkość cewki 40 mm
- Czas przełączania: 50 ms - 100 ms
- Czas przełączania: 200 ms - 400 ms
- Budowa zaworu: Zawór komplet
- Rodzaj produktu
Zawór membranowy
- Napięcie robocze
24 V
- Maksymalne ciśnienie robocze
10 bar
- Materiał obudowy
metaliczny
- Połączenie pneumatyczne
G 3/4
- Media robocze
Ciecz
- Temperatura nośnika (zakres)
-30 do +100 °C
- Numer katalogowy producenta
311681
- Minimalne ciśnienie robocze
0 bar
- Element uszczelniający
EPDM
- Waga
0.55 kg
- Maksymalna temperatura medium
+100 °C
- Minimalna temperatura medium
-30 °C
- Średnica nominalna
13 mm
- Długość produktu
89 mm
IP65
- Maksymalna temperatura otoczenia
+55 °C
- Minimalna temperatura otoczenia
-30 °C
- Obsługa
Sterowany serwomechanizmem
- Współczynnik przepływu (Kv)
3.6
Do pobrania
Karta katalogowa
Karta katalogowa 2351542 Bürkert Zawór membranowy 311681 6213 24 V G 3/4 Średnica nominalna 13 mm Sterowany serwomechanizmem 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2351542 Bürkert Zawór membranowy 311681 6213 24 V G 3/4 Średnica nominalna 13 mm Sterowany serwomechanizmem 1 szt.
Opis
Zawór 6213 EV to zawór membranowy sterowany serwomotorem z serii S.EV. Sprzężenie sprężyny membrany obsługuje proces otwierania zaworu. W wersji standardowej zawór nadaje się do stosowania w cieczach. Do pełnego otwarcia wymagane jest minimalne ciśnienie różnicowe. W przypadku zastosowań gazowych i próżniowych dostępna jest oddzielna wersja (HP00), która otwiera zawór bez różnicy ciśnień. Odpowiednio do zastosowań dostępne są różne materiały membrany. Standardowa obudowa pomiarowa spełnia wszystkie europejskie wymagania dotyczące wody pitnej. Dla innych rynków dostępny jest mosiądz odporny na korozję. Dopełnieniem zestawu obudowy jest wykonanie ze stali nierdzewnej. W celu zmniejszenia zużycia energii elektrycznej podczas pracy cewki są dostępne w postaci cewek z wbudowaną elektroniką „Kick and Drop” (KD) w postaci dwucewki.
W połączeniu z wtyczką zgodną z DIN EN 175301-803 form a, zawory spełniają stopień ochrony IP65 - w połączeniu ze obudową ze stali nierdzewnej NEMA 4X.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
W połączeniu z wtyczką zgodną z DIN EN 175301-803 form a, zawory spełniają stopień ochrony IP65 - w połączeniu ze obudową ze stali nierdzewnej NEMA 4X.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwagi
Współczynnik przepływu Kv jest to strumień objętości w [m/h] wody o temperaturze od 5°C do 30 (40)°C płynącej przez zawór przy spadku ciśnienia 1 [bar] dla określonego skoku (otwarcia)zaworu (sytuację, dla której zawór jest całkowicie otwarty określa współczynnik Kvs). Współczynnik Kv charakteryzuje minimalny opór hydrauliczny zaworu.
