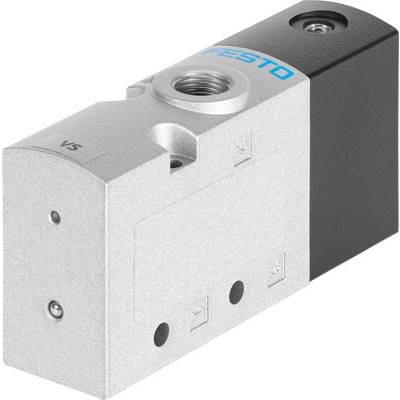

Zawór pneumatyczny FESTO VUWS-LT30-M52-M-G38 8096576, 2.5 do 10 bar
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Liczba
Suma (291,87 zł / Sztuka)
291,87 zł
359,00 zł
z VAT (klient indywidualny)
Cena netto
Dane techniczne
- Funkcja wydechu: może być dławiona
- Złącze otworu oddechowego: niezamontowane
- Przyłącze powietrza sterującego 14 G1/8
- Sposób montażu: z otworem przelotowym - opcjonalnie: - na listwie przyłączeniowej
- Rodzaj uruchomienia: Pneumatyczny
- Ciśnienie robocze: 2,5 - 10 barów
- Ciśnienie robocze MPa: 0.25 - 1 MPa
- Medium robocze: Sprężone powietrze zgodnie z ISO 8573-1: 2010 [7: 4: 4]
- Zasada uszczelnienia: Miękkie
- Pozycja montażowa: dowolna
- Ręczne sterowanie: Brak
- Uwaga dotycząca medium roboczego i sterującego: możliwa praca z olejem (wymagana do dalszej eksploatacji)
- Konstrukcja: siedzisko płytowe
- Klasa odporności na korozję CRC: 2 - umiarkowane naprężenia korozyjne
- Temperatura medium: Od -10 do 60°C.
- Średnica nominalna 8.1 mm
- Normalny przepływ nominalny: 1800 l/min
- Przyłącze pneumatyczne 1: G3/8
- Przyłącze pneumatyczne 2: G3/8
- Przyłącze pneumatyczne 3: G3/8
- Przyłącze pneumatyczne 4: G3/8
- Przyłącze pneumatyczne 5: G3/8
- Waga produktu: 473 g
- Rodzaj resetowania: Sprężyna mechaniczna
- Czas wyłączenia: 22 ms
- Czas włączenia: 17 ms
- Rodzaj sterowania: Bezpośredni
- Ciśnienie sterujące: Od 2.5 do 10 bar
- Ciśnienie sterujące MPa: 0.25 - 1 MPa
- Zasilanie powietrzem sterującym: Wewnątrz
- Medium sterujące: Sprężone powietrze zgodnie z ISO 8573-1:2010 [7:4:4]
- Kierunek przepływu: Nieodwracalny
- Pokrycie: pokrycie negatywne
- Temperatura otoczenia: od -10 do 60 °C
- Funkcja zaworu: 5/2 monostabilny
- Wielkość zaworu 31 mm
- Materiał uszczelek: HNBR - NBR - TPE-U(PU)
- Materiał obudowy: odlew aluminiowy, malowany
- Materiał prowadnicy tłoka: kuty stop aluminium
- Materiał śruby: ocynkowana stal
- Uwaga o materiałach: Zgodne z RoHS
- Dopuszczenie: c UL us - Recognized (OL)
- Media robocze
Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
- Rodzaj produktu
Zawór pneumatyczny
- Specyfikacja
Talerz
- Numer katalogowy producenta
8096576
- Przyłącze
G3/8
- Maksymalne ciśnienie robocze
10 bar
- Minimalne ciśnienie robocze
2.5 bar
- Zakres ciśnienia roboczego
2.5 do 10 bar
- Materiał obudowy
odlew aluminiowy
- Funkcje pneumatyczne
przepustnica
- Element uszczelniający
HNBR
NBR
TPE-U(PU)
- Rodzaj uruchomienia
Pneumatyczny
- Średnica nominalna
8.1 mm
- Max. Natężenie przepływu
1800 l/min
- Waga
473 g
Do pobrania
Karta katalogowa
Karta katalogowa 2801978 Zawór pneumatyczny FESTO VUWS-LT30-M52-M-G38 8096576, 2.5 do 10 bar
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2801978 Zawór pneumatyczny FESTO VUWS-LT30-M52-M-G38 8096576, 2.5 do 10 bar
Opis
Zawór pneumatyczny VUWS-LT30-M52-M-G38 Funkcja zaworu = 5/2 monostabilny, rodzaj uruchamiania = pneumatyczny, wielkość zaworu = 31 mm, normalny przepływ nominalny = 1800 l/min, ciśnienie robocze Mpa = 0,25 - 1 MPa
