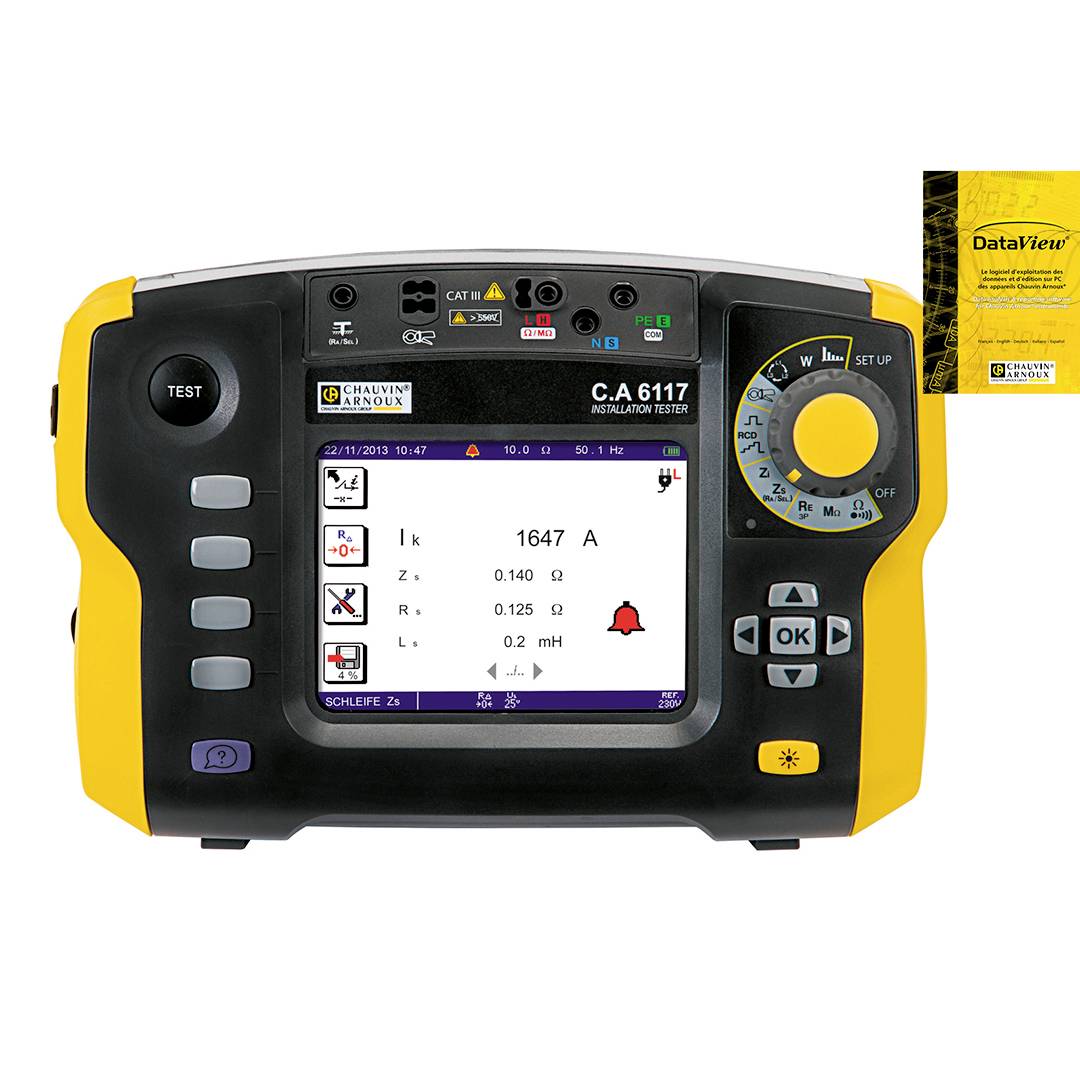

Zestaw testera instalacji Chauvin Arnoux C.A 6117 + Software Dataview
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Cechy produktu
Zestaw testera instalacji
- Wszystkie funkcje pomiarowe w jednym urządzeniu i wiele innych
- Duży, przyjazny dla użytkownika kolorowy ekran 5,7"
- Schematy połączeń i teksty pomocy można wywołać bezpośrednio w języku niemieckim
- Akumulator litowo-jonowy dla zwiększenia autonomii
- Oprogramowanie do przechowywania danych, interfejsu USB i protokołu
- Pomiar 17 funkcji: ciągłość, rezystancja, izolacja, uziemienie i selektywne uziemienie (z szczypcami), impedancja pętli, RCCB typu A, AC, B, B +, F i EV, napięcie, spadek napięcia, częstotliwość, prąd (z szczypcami) , Moc czynna, harmoniczne i kolejność faz, ...
- Protokoły ZVEH z oprogramowaniem Dataview
Dane techniczne
- Rodzaj produktu
Zestaw testera instalacji
fabryczna (bez certyfikatu)
- Kategoria pomiarowa
CAT III 600 V
CAT VI 300 V
- Interfejs
USB
- Wymiary
(D x S x W) 128 x 280 x 190 mm
- Waga
2.2 kg
IP53
- Zakres pomiarowe VDE
odporność gruntu
rezystancja przewodu ochronnego
rezystancja izolacji
impedancja pętli
moc
napięcie
natężenie
test RCD (AC, A, F, B, B+, EV)
- Norma DIN
DIN IEC 60364
DIN EN 61557
- Wyświetlacz
cyfrowy (LCD)
- Szerokość produktu
280 mm
- Wysokość produktu
190 mm
- Długość produktu
128 mm
- Procedura testowa
automatyczna
- Zasilanie
akumulatorowe
- Ilość miejsc w pamięci
1000
- Pamięć
tak
- Model katalogowy producenta
C.A 6117 + Software Dataview
- Norma VDE
0100
0105
0413
- Specyfikacja testera VDE
Test RCD/FI
Moc, harmoniczne
z oprogramowaniem
- UKCA
nie dotyczy
Do pobrania
Karta katalogowa
Karta katalogowa 1270998 Zestaw testera instalacji Chauvin Arnoux C.A 6117 + Software Dataview
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1270998 Zestaw testera instalacji Chauvin Arnoux C.A 6117 + Software Dataview
Opis
CA 6117 to kompleksowe urządzenie wielofunkcyjne do sprawdzania systemów elektrycznych zgodnie z normami krajowymi i międzynarodowymi (IEC 60364-6, NF C 15-100, VDE 100, FD C 16-600 itp.) Łączy zaawansowaną konstrukcję, ergonomię, prostą obsługę, Wydajność, szybkość i precyzja w jednym urządzeniu.
Urządzenie, które nadaje się do wszystkich rodzajów systemów przewodów neutralnych (TT, TN, IT), jest idealne do szerokiego zakresu zastosowań: przemysł, sektor usług, sektor mieszkaniowy.
Ergonomia:
Solidny i kompaktowy C.A 6117 charakteryzuje się wyrafinowaną konstrukcją z szybkim i praktycznym uruchomieniem. Wszystkie wyniki są wyraźnie wyświetlane na dużym kolorowym wyświetlaczu LCD z podświetleniem.
Przełącznik obrotowy z przodu urządzenia umożliwia bezpośredni dostęp do wszystkich funkcji. Liczne sygnały dźwiękowe i wyświetlacz umożliwiają szybką, standardową interpretację wyników. Pomoc kontekstowa dla każdej funkcji prowadzi użytkownika systematycznie krok po kroku lub tylko w razie potrzeby poprzez procedury. W pamięci urządzenia można zapisać do 1000 pomiarów. C.A 6117 jest wyposażony w złącze USB, za pomocą którego można wysyłać dane.
Pomiary:
Dobra wydajność C.A 6117 zapewnia doskonałą stabilność pomiarów - nawet w zakłóconym środowisku przemysłowym. Urządzenie posiada wszystkie pomiary wymagane do sterowania układem elektrycznym: ciągłość, rezystancja, izolacja, uziemienie i selektywne uziemienie, impedancja pętli, prądy zwarciowe typu A i AC. Ponadto C.A 6117 umożliwia pomiar napięcia, częstotliwości, prądu za pomocą szczypiec, mocy czynnej, harmonicznych i kierunku pola wirującego.
Jeszcze lepiej: moduł bezpieczników został zintegrowany z urządzeniem, co umożliwia pomiary urządzeń różnicowoprądowych typu B (RCD). Za pomocą tego można również zmierzyć spadek napięcia.
C.A 6117 został opracowany i wyprodukowany we Francji przy użyciu procesów ekoprojektu.
Analiza wyników:
Pomiary wykonane za pomocą C.A 6117 można przetwarzać za pomocą uniwersalnego oprogramowania do oceny DataView®. DataView® automatycznie rozpoznaje urządzenie po podłączeniu do komputera i uruchamia odpowiednie menu. Dane przechowywane w urządzeniu i funkcje konfiguracyjne można wywoływać bezpośrednio za pomocą struktury drzewa.
Dostępnych jest kilka predefiniowanych modeli raportowania, które spełniają standardowe wymagania.
Ponadto użytkownik może w razie potrzeby tworzyć własne modele.
Zainstalowane w standardzie oprogramowanie ICT umożliwia uproszczoną i szybką analizę zapisanych pomiarów i jest wyposażone w następujące funkcje: wyszukiwanie danych, ustawianie parametrów urządzenia, spersonalizowana konfiguracja serii pomiarów z przesyłaniem raportów do urządzenia i przetwarzanie raportów.
Akcesoria:
Urządzenie jest dostarczane z obszernymi akcesoriami w dużej torbie na urządzenie i wszystkie akcesoria.
Urządzenie, które nadaje się do wszystkich rodzajów systemów przewodów neutralnych (TT, TN, IT), jest idealne do szerokiego zakresu zastosowań: przemysł, sektor usług, sektor mieszkaniowy.
Ergonomia:
Solidny i kompaktowy C.A 6117 charakteryzuje się wyrafinowaną konstrukcją z szybkim i praktycznym uruchomieniem. Wszystkie wyniki są wyraźnie wyświetlane na dużym kolorowym wyświetlaczu LCD z podświetleniem.
Przełącznik obrotowy z przodu urządzenia umożliwia bezpośredni dostęp do wszystkich funkcji. Liczne sygnały dźwiękowe i wyświetlacz umożliwiają szybką, standardową interpretację wyników. Pomoc kontekstowa dla każdej funkcji prowadzi użytkownika systematycznie krok po kroku lub tylko w razie potrzeby poprzez procedury. W pamięci urządzenia można zapisać do 1000 pomiarów. C.A 6117 jest wyposażony w złącze USB, za pomocą którego można wysyłać dane.
Pomiary:
Dobra wydajność C.A 6117 zapewnia doskonałą stabilność pomiarów - nawet w zakłóconym środowisku przemysłowym. Urządzenie posiada wszystkie pomiary wymagane do sterowania układem elektrycznym: ciągłość, rezystancja, izolacja, uziemienie i selektywne uziemienie, impedancja pętli, prądy zwarciowe typu A i AC. Ponadto C.A 6117 umożliwia pomiar napięcia, częstotliwości, prądu za pomocą szczypiec, mocy czynnej, harmonicznych i kierunku pola wirującego.
Jeszcze lepiej: moduł bezpieczników został zintegrowany z urządzeniem, co umożliwia pomiary urządzeń różnicowoprądowych typu B (RCD). Za pomocą tego można również zmierzyć spadek napięcia.
C.A 6117 został opracowany i wyprodukowany we Francji przy użyciu procesów ekoprojektu.
Analiza wyników:
Pomiary wykonane za pomocą C.A 6117 można przetwarzać za pomocą uniwersalnego oprogramowania do oceny DataView®. DataView® automatycznie rozpoznaje urządzenie po podłączeniu do komputera i uruchamia odpowiednie menu. Dane przechowywane w urządzeniu i funkcje konfiguracyjne można wywoływać bezpośrednio za pomocą struktury drzewa.
Dostępnych jest kilka predefiniowanych modeli raportowania, które spełniają standardowe wymagania.
Ponadto użytkownik może w razie potrzeby tworzyć własne modele.
Zainstalowane w standardzie oprogramowanie ICT umożliwia uproszczoną i szybką analizę zapisanych pomiarów i jest wyposażone w następujące funkcje: wyszukiwanie danych, ustawianie parametrów urządzenia, spersonalizowana konfiguracja serii pomiarów z przesyłaniem raportów do urządzenia i przetwarzanie raportów.
Akcesoria:
Urządzenie jest dostarczane z obszernymi akcesoriami w dużej torbie na urządzenie i wszystkie akcesoria.
Zakres dostawy
- 1 torba transportowa
- 1 zasilacz / ładowarka 2
- 1 akumulator litowo-jonowy
- 1 kabel USB A / B 1,80 m z ferrytem
- 1 x 3-pinowy przewód pomiarowy z 3 bezpiecznymi przewodami pomiarowymi (czerwony, niebieski i zielony)
- 3 sondy testowe Ø 4 mm (czerwony, niebieski i zielony)
- 3 zaciski krokodylkowe (czerwony, niebieski i zielony)
- 2 bezpieczne przewody pomiarowe 3 m (pod kątem prostym, czerwonym i czarnym)
- 1 x 3-pinowy kabel zasilający Euro
- 1 x 2-biegunowy kabel zasilający Euro
- 1 sonda do zdalnego sterowania
- 1 pasek na nadgarstek
- 1 folia ochronna na zarysowania (już dołączona)
- 1 pasek na ramię (4 punktyowy)
- 1 oprogramowanie ICT do eksportu danych na CD-ROM
- 6 instrukcji obsługi na płycie CD (1 na język)
- 1 karta charakterystyki (20 języków)
- 1 oprogramowanie DataView
