Name: Złącze TNC Telegärtner 100023709 100023709 złącze męskie proste 50 Ω 1 szt.
Brand: Telegärtner
SKU: 1366202
Availability: SoldOut

Metalowy wtyk obok zaokrąglonej tulei, oba w kolorze srebrnym. Wtyk posiada żebrowaną fakturę dla lepszego chwytu.

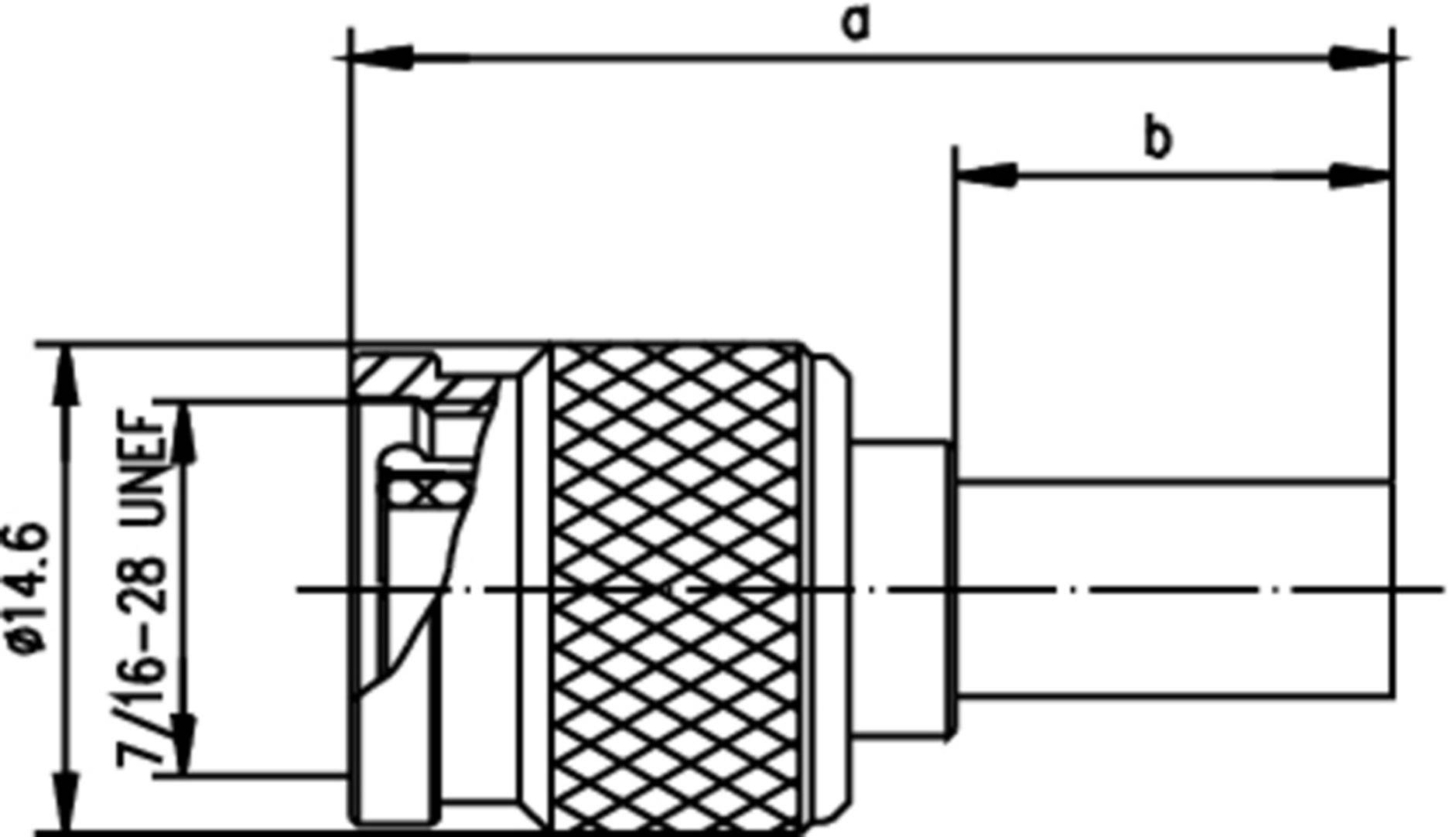

Rysunek techniczny złącza elektrycznego, widok z boku. Wymiary: średnica 14,6 mm, gwint 7/16-28 UNEF, zaznaczone długości a i b.

1/2

Zdjęcie poglądowe

Grupa kabla

RG 223/U

Rodzaj produktu

Złącze TNC

Rodzaj złącza

złącze męskie proste

Impedancja

50 Ω

Połączenie komponentów

zaciskane

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Niedostępne

Suma (20,39 zł / Sztuka)

20,39 zł

16,58 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Złącze wtykowe TNC

Oznaczenie złącza jest określone przez kształt przewodu wewnętrznego.

Dane techniczne

Grupa kabla: RG 223/U

Rodzaj produktu: Złącze TNC

Rodzaj złącza: złącze męskie proste

Impedancja: 50 Ω

Połączenie komponentów: zaciskane

Zawartość: 1 szt.

Średnica kabla: 5.20 mm

Maksymalna częstotliwość: 11 GHz

Materiał obudowy: mosiądz niklowany

Numer katalogowy producenta: 100023709

Materiał izolacyjny: PE-LD

Materiał styku: mosiądz złocony

Zgodne z RoHS: Tak

Zakres temperatury: -40 do +155 °C

Model katalogowy producenta: 100023709

Rodzaj mocowania: śrubowe

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 1366202 Złącze TNC Telegärtner 100023709 100023709 złącze męskie proste 50 Ω 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1366202 Złącze TNC Telegärtner 100023709 100023709 złącze męskie proste 50 Ω 1 szt.

Opis

Telegärtner J01010A0046 | Seria TNC obejmuje bardzo często używane złącza koncentryczne, które zapewniają transmisję danych do częstotliwości 11 GHz. Są one podobne w rozmiarze serii BNC ale mają połączenie śrubowe od górny. Są oferowane o impedancji zarówno 50 Ω i 75 Ω. Złącze są dostępne w wersji pasującej do kabli elastycznych, półelastycznych i półtwardych. Złącza do płytek obwodów drukowanych serii TNC s dostępne w wersji do wlutowania lub wciskanej. Kable są dostępne, w zależności od wersji, do zastosowania ze złączami do zaciskania, klemami lub do wlutowania. Złącza wtykowe z serii TNC są odporne na wibracje i można ich używać do transmisji sygnałów, danych i wideo.
