Name: Złącze VA21-230.0-5/S370 8047806 Escha Zawartość: 1 szt.
Brand: Escha
SKU: 3553496
Availability: BackOrder

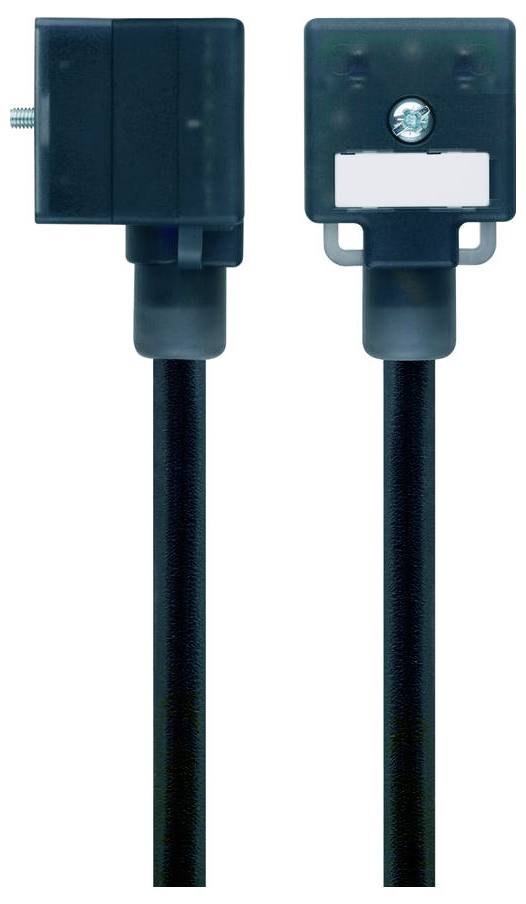

Ciemnozielone przewody przedłużające z kwadratowym złączem i etykietami, przedstawione z widoku bocznego i czołowego. Odpowiednie do połączeń elektrycznych.

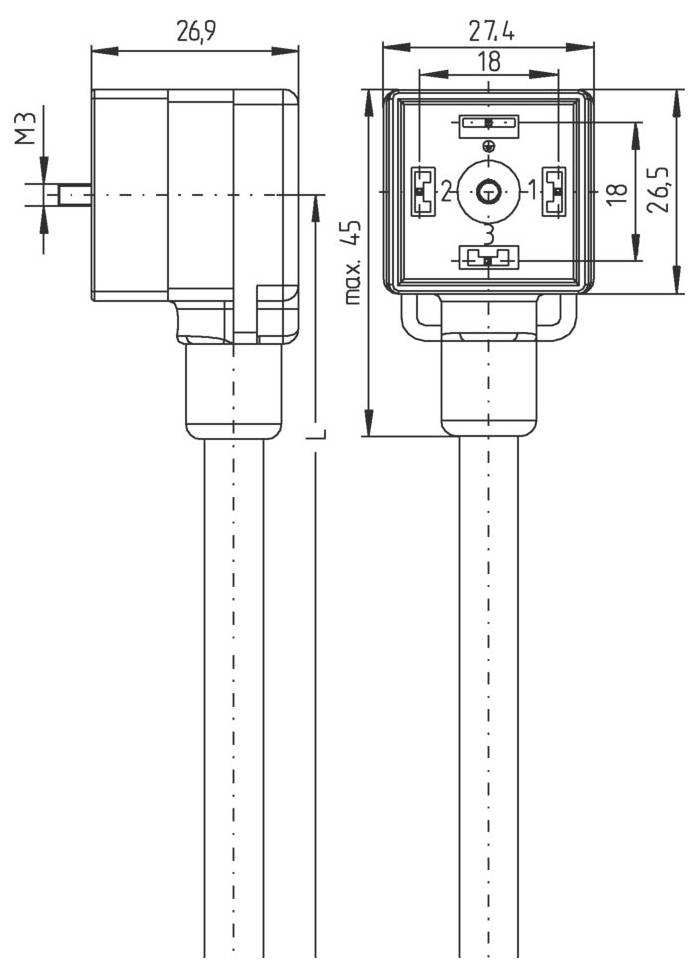

Rysunek techniczny elementu elektrycznego o wymiarach: 26,9 mm szerokości, 27,4 mm wysokości i 26,5 mm głębokości. Śruba mocująca M3.

1/2

Opakowanie

sztuka

Rodzaj produktu

Złącze zaworowe

Wykonanie złącza zaworowego

A standard

Połączenie komponentów

złącze żeńskie

Certyfikat odporności

IP65

IP67

IP68

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostępne wkrótce

Liczba

Sztuki

Suma (91,99 zł / Sztuka)

91,99 zł

74,79 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Złącze

Oznaczenie typu podane przez producenta: VA21-230.0-5/S370

Dane techniczne

Projekt: A
Śruba mocująca: Metal, CuZn, niklowana
Napięcie znamionowe: 230VAC/DC
Rezystancja izolacji: ≥108 Ω
Materiał uszczelki (tuleja): tworzywo sztuczne, TPU
Materiał korpusu rękojeści: Plastik, TPU, BK
Materiał styków: Metal, CuZn, posrebrzany
Materiał nośnika styków: plastik, PA, BK
Żywotność mechaniczna:> 100 cykli godowych
Normy: DIN EN 175301-803
Przyporządkowanie pinów: 1 BN, 2 BU, 3 nc, PE: GNYE
Liczba biegunów: 2+PE
Stopień ochrony (po zamontowaniu): IP65, IP67, IP68
Obwód zabezpieczający: Brak
Złącze: Gniazdo kątowe, zawór A
Obciążalność prądowa na pin (w temp. 40°C): 10,0 A
Temperatura otoczenia: od -30°C do +90°C
Stopień zabrudzenia 3
Kolory przewodów: BN, BU, GNYE
Przekrój żyły: 3 x 0,75 mm²
Średnica zewnętrzna obudowy: 5,7 +/- 0,2 mm
Właściwości specjalne: trudnopalny, bezhalogenowy, odporny na hydrolizę, wolny od LABS, odporny na olej, odporny na ozon, nadający się do recyklingu, zgodny z RoHS, odporny na kwasy i zasady, odpowiedni do łańcuchów holowniczych, odporny na iskry spawalnicze, odporny na wodę morską, bezsilikonowy, odporny na skręcanie, odporny na promieniowanie UV
Promień gięcia (ruchomy): 10 x Ø-rury
Promień gięcia (stały): 5 x Ø-rury
Bezhalogenowa: tak
Jakość kabla: S370, PUR, UL
Konstrukcja przewodu linkowego: 42 x 0,15 mm
Kolor powłoki: BK, podobny do RAL9005
Materiał izolacji przewodu: PP
Materiał osłony kabla: PUR
Napięcie znamionowe kabla: ≤300 V
Zużycie łańcucha ciągnącego: 2 miliony cykli
Zakres temperatur (łańcuch holowniczy): -25°C…+60°C
Zakres temperatur (w ruchu): -30°C...+90°C
Zakres temperatur (stały): -40°C...+90°C
Skręcanie: +/-180°/m,< 1 milion cykli

Opakowanie: sztuka

Materiał osłony: PUR

Rodzaj produktu: Złącze zaworowe

Wykonanie złącza zaworowego: A standard

Połączenie komponentów: złącze żeńskie

: IP65
IP67
IP68

Ilość styków: 2

Napięcie znamionowe: 230 V DC/AC

Łączna ilość styków: 2 + PE

Numer katalogowy producenta: 8047806

Zawartość: 1 szt.

Średnica kabla: 5.7 mm

Długość kabla: 5.0 m

Przekrój przewodu: 0.75 mm²

Maksymalny przekrój: 0.75 mm²

Standard złącza zaworowego: DIN

Rodzaj złącza: złącze żeńskie kątowe

Maksymalna temperatura: 90 °C

Minimalna temperatura: -40 °C

Model katalogowy producenta: VA21-230.0-5/S370

Specyfikacja złącza zaworowego: odporność na działanie oleju
bez silikonu
odporność na wodę morską
odporność działanie kwasów i zasad
odporność na hydrolizę
zmniejszona palność
spoiny odporne na odpryski
odporność na działanie ozonu
odporność na promieniowanie UV
odporność na skręcanie
możliwość stosowania w torach kablowych
bez halogenu
Pokaż więcej

Styk ochronny: tak

Atesty złącz zaworowych: UL

Natężenie znamionowe: 10.0 A

Do pobrania

Karta katalogowa

Karta katalogowa 3553496 Złącze VA21-230.0-5/S370 8047806 Escha Zawartość: 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3553496 Złącze VA21-230.0-5/S370 8047806 Escha Zawartość: 1 szt.

Opis

Elastyczny przewód sterowniczy bez silikonu i halogenu o wysokiej wytrzymałości mechanicznej. Rura jest odporna na działanie chemikaliów, hydrolizę i drobnoustroje. Przewód może być stosowany z minimalnym promieniem gięcia 10xd. Ze względu na odporność na iskry spawalnicze, przewód doskonale nadaje się do elastycznego zastosowania w robotyce, obrabiarkach i obróbce skrawaniem. Kable spełniają wymagania norm UL i CSA (UL10493/20549; cULus).
