Kamery termowizyjne Testo - nowoczesna termografia dla przemysłu

Stosowanie inwazyjnych metod inspekcyjno-pomiarowych, zazwyczaj jest możliwe tylko w czasie spoczynku przedmiotu poddawanego inspekcji. Badanie w takich warunkach może prowadzić do przekłamań oraz  konieczności kilkukrotnego powtarzania badania – co w przypadku inspekcji przeprowadzanych przez zewnętrznych kontrahentów rodzi ryzyko narażenia na dodatkowe, niejednokrotnie niemałe koszty.

Coraz łatwiej dostępne stały się kamery termowizyjne wykorzystywane przez specjalistów, jak i amatorów,  które ze względu na specyfikę swojego działania nie generują takich problemów oraz przekłamań jak wspomniane wcześniej inwazyjne metody diagnostyczne.

Kamera termowizyjna – może być też określana mianem kamery podczerwonej lub kamery termicznego obrazowania. Urządzenie tworzy obraz cieplny powierzchni mierzonego obiektu, używając do tego promieniowania podczerwonego emitowanego przez obiekt. Tak powstały obraz poddawany późniejszej analizie fachowo nazywany jest termografem.

Urządzenie przetwarza promieniowanie podczerwone emitowane lub odbite przez te obiekty, następnie dzięki przetworzeniu go na sygnał elektryczny, możemy oglądać wyniki pomiarów na ekranie urządzenia w postaci obrazu.

Metody pomiaru termowizyjnego

Wyróżnia się dwie metody pomiarowe z wykorzystaniem kamer termowizyjnych:

• Metoda aktywna – zakłada, że do mierzonego układu doprowadzona będzie energia zewnętrzna (częsta praktyka w pomiarach układów elektrycznych, mechanicznych oraz elektromechanicznych). Pozwala to na dokładne zbadanie układu podczas pracy w momencie największego obciążenia.
• Metoda pasywna – polega na pomiarze właściwości temperaturowych mierzonego obiektu bez dostarczenia energii ze źródeł zewnętrznych. Najczęściej stosuje się je w budownictwie do wykrywania miejsc, przez które tracona jest energia cieplna na skutek źle położonej izolacji lub występowania plam wilgoci.

Jest to ogromnym atutem podczas pomiarów precyzyjnych układów elektronicznych, pozwala to z większą dokładnością zarejestrować i przeanalizować nawet najmniejsze elementy takiego układu, pozostając w tej samej odległości od nich i bez konieczności stosowania innych obiektywów.

Dodatkowo firma Testo zapewnia wsparcie techniczne swoich produktów, wypuszczając aktualizacje do oprogramowania służącego do analiz i obróbki zdjęć za pośrednictwem komputera, jak i aktualizacje samych urządzeń poprzez udoskonalenie nowych wersji firmware’u.

SiteRecognition

Technologia SiteRecognition to narzędzie do powtarzalnego pomiaru podobnych obiektów pomiarowych. Łączy w sobie pomiar rozpoznawania lokalizacji i zarządzania obrazem. W oprogramowaniu na komputery osobiste  Testo IRSoft  tworzona jest i zarządzana baza danych z różnymi lokalizacjami pomiarowymi, np. dla kilku szaf sterowniczych. Poszczególne znaczniki są tworzone dla obiektów pomiarowych w celu przeniesienia miejsca pomiaru, który został wykonany. Następnie są one  drukowane na etykietach samoprzylepnych i przymocowywane do mierzonych przedmiotów (wykorzystywane jest to w Testo Assist). Po zarejestrowaniu obrazów termicznych automatycznie rozpoznaje znaczniki.

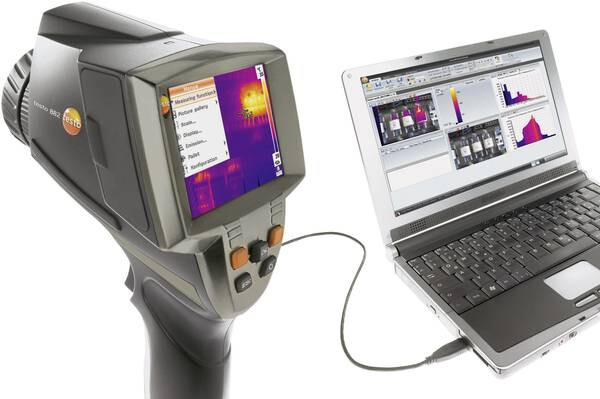

Oprogramowanie IrSoft

Jest to oprogramowanie komputerowe służące do analizy termogramów wygenerowanych przez kamery Testo. Pozwala na profesjonalną obróbkę zdjęć, rozróżnianie poziomów emisji promieniowania z rozróżnieniem na materiały z dokładnością do jednego piksela na fotografii. Umożliwia również reprezentacje wartości granicznych w różnych zakresach temperatur.

Za pośrednictwem IrFot można też generować szablony raportów dotyczące wykrytych mostków cieplnych. Szablon wygenerowany w taki sposób jest zgodny z normą DIN EN 12187.

Chłodzona matryca

Wszystkie kamery testo posiadają chłodzone matryce bolometryczne, które eliminują powstawania szumów podczas wykonywania fotografii podczerwonych.

Kamery termowizyjne Testo - zastosowanie

• Prace badawczo-rozwojowe i laboratoria
• Emisja spalin
• Obsługa, konserwacja i serwis
• Procesy produkcyjne i kontroli jakości
• Procesy produkcyjne i dystrybucja energii
