NaviTEK nowy tester okablowania i sieci przemysłowych Ethernet

Tester kabli NaviTEK firmy IDEAL Networks zaprojektowany jest do rozwiązywania problemów zarówno z połączeniami miedzianymi, jak i światłowodowymi. Ułatwia testowanie okablowania w przemysłowych sieciach Ethernet w oparciu o protokół PROFINET. Do tej pory przeprowadzenie takich testów wymagało użycia laptopa i specjalistycznego oprogramowania, co było bardzo niewygodne w często ciasnych przestrzeniach, w których zwykle instalowane są takie sieci.

Wyposażony w ekran dotykowy, nowy tester oferuje te same funkcje, co popularny IDEAL Networks NaviTEK NT PRO, a dodatkowo urządzenie posiada szereg narzędzi specyficznych dla potrzeb przemysłowego Ethernetu, gdzie czas dostarczania pakietów danych ma kluczowe znaczenie do prawidłowego działania. Przycisk AUTOTEST służy do wykrywania błędów kabla, sieci lub konfiguracji urządzeń. Umożliwia technikom wykrywanie problemów, zanim spowodują one awarie sieci, które mogą prowadzić do kosztownych przestojów. Intuicyjne w obsłudze menu pokazuje działanie każdego urządzenia w sieci za pomocą kodowania sygnalizacji świetlnej. Wybierając urządzenie z problemem otrzymamy szczegółowe informacje na tematy wykrytych problemów.

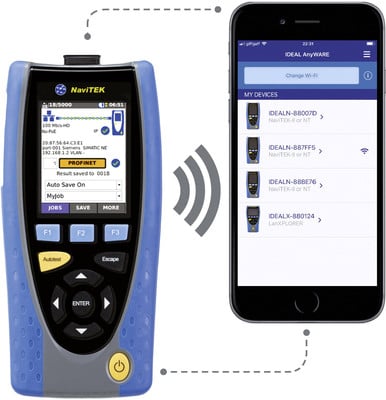

Fot. Tester kabli Trend Networks NaviTEK

Kable miedziane

Za mocą testera NaviTEK  można wykryć również inną częstą przyczynę przestojów, jaką są awarie kabli. Urządzenie w przypadku połączeń miedzianych, za pomocą interfejsów RJ 45 lub M12 (dołączonych do zestawu),  pokazuje prawidłowe kolory okablowania dla odpowiedniego protokołu i mierzy długość kabla. W ten sposób można wykryć lokalizację uszkodzenia kabla i ustalić, czy usterka jest wynikiem rozdzielenia pary, przerwania, zwarcia lub nieprawidłowego okablowania.

Światłowody

Do sprawdzania instalacji światłowodowych dostępny jest opcjonalny moduł SFP, który umożliwia testowanie różnych długości fali, pomiar odbieranej mocy optycznej. Pozwala również zidentyfikować usterki kabla, takie jak zanieczyszczone złącza, pęknięcia lub załamania.

Rozwiązywanie problemów z siecią

Funkcje rozwiązywania problemów z siecią obejmują łatwe wykrywanie nieprawidłowych nazw urządzeń, zduplikowane adresy IP, problemy z opóźnieniem sieci i utratą pakietów oraz możliwość szybkiego sprawdzenia poprawności węzła sieciowego. Trudniejsze do wykrycia, sporadyczne awarie można znaleźć za pomocą przydatnej funkcji dziennika zdarzeń, która rejestruje wszystkie błędy sieciowe w ciągu 48 godzin, aby ustalić czy problem dotyczy okablowania, sterownika PLC lub konfiguracji sieci. Ponadto narzędzie do porównywania NetMap  zapewnia skanowanie całej sieci i identyfikację wszystkich aktywnych urządzeń. Zapisany skan można porównać z przyszłym skanowaniem w celu identyfikacji nowych lub usuniętych urządzeń sieciowych, nieprawidłowo skonfigurowanych urządzeń lub zmian konfiguracji spowodowanych automatycznymi aktualizacjami. Urządzenie może również generować raporty PDF lub CSV, które można zapisywać lub udostępniać za pośrednictwem aplikacji IDEAL Anywhere.
