Doskonałym przykładem wysokiej jakości rozwiązań na rynku może być Rohde & Schwarz. Producent za cel postawił zmieszczenie laboratoryjnej funkcjonalności oscyloskopów w niedużej, przenośnej obudowie. Efektem tych prac jest seria Scope Rider – skopometrów posiadających niespotykane w tego typu urządzeniach rozwiązania pozwalające na dokonywanie pomiarów z dokładnością porównywalną ze stacjonarnymi oscyloskopami.

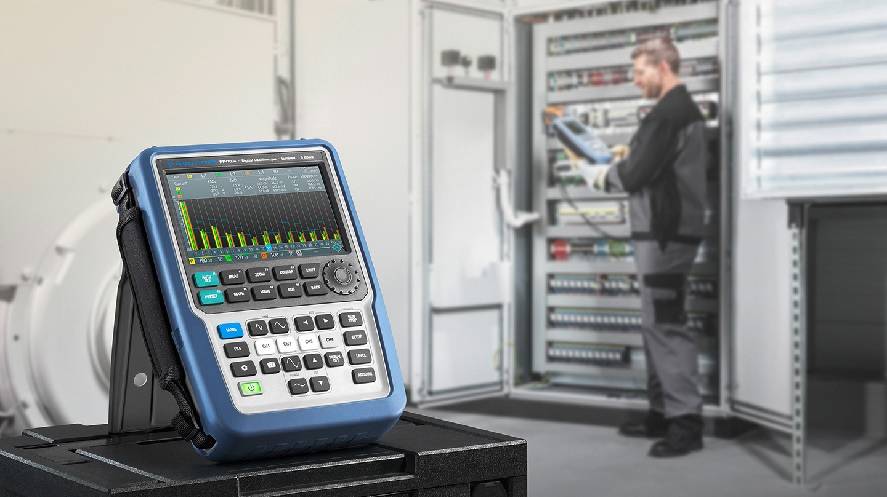

Skopometry R & S Scope Rider - przenośne urządzenia o wydajności mierników laboratoryjnych
Debugowanie wbudowanych urządzeń w laboratorium lub analizowania złożonych problemów w terenie to zadania, z którymi doskonale poradzą sobie skopometry z serii R & S® Scope Rider. Oferują one wydajność i możliwości oscyloskopu laboratoryjnego, a także wymiary i wytrzymałość ręcznego urządzenia zasilanego bateryjnie. Izolowane kanały w połączeniu z pasmem 500 MHz sprawiają, że jest to idealny wybór dla aplikacji w zakresie zarżadzania energią i elektroniki.
Zintegrowany multimetr (model dwukanałowy) lub tryb multimetru (model czterokanałowy) sprawiają, że urządzenia są doskonałym narzędziem do rozwiązywania problemów z wszelkiego rodzaju problemami elektronicznymi.
Produkty serii RTH mogą mieć funkcjonalność kilku urządzeń (oscyloskop, analizator stanów logicznych, analizator protokołów, rejestrator danych, multimetr cyfrowy, analizator widma, analizator harmonicznych, licznik częstotliwości). Wyposażone są w 10-bitowy przetwornik pozwalający na czterokrotnie większą dokładność próbkowania niż u konkurencji. Dodatkowo posiadają pojemnościowy ekran dotykowy 7’’, który zapewnia nie tylko wygodną obsługę, ale i możliwość dokonywania pomiarów bez konieczności korzystania z klawiatury. Bezpieczeństwo podczas pomiarów przenośnych zapewnia solidna obudowa z IP52 oraz izolowane wejścia CAT III 600 / CAT IV 1000.
Unikatową cechą tych skopometrów jest możliwość analizowania protokołów I2C/SPI, UART, CAN/LIN, CAN-FD, SENT (wybrane modele), co czyni je doskonałym narzędziem dla branży elektronicznej i automotive. Obsługa nowoczesnych interfejsów komunikacyjnych (WiFi, Ethernet, USB) daje możliwość szybkiej i wygodnej analizy oraz obróbki danych pomiarowych.
Cechy charakterystyczne skopometrów R&S Scope Rider:
- Doskonała wydajność - możliwości oscyloskopu laboratoryjnego
- Funkcje 5 instrumentów w jednym podręcznym urządzeniu: oscyloskopu, analizatora logicznego (MSO), analizatora protokołów, rejestratora danych, multimetr cyfrowy
- Pełna kontrola za pomocą pojemnościowego ekranu dotykowego lub klawiatury; kolorowy wyświetlacz 7", wielofunkcyjne pokrętło
- Znakomita ochrona: izolowane wejścia, odporność testowana zgodnie ze standardami wojskowymi
- Interfejsy: WLAN, Ethernet, USB, OneTouch i ponad 4 godziny pracy na baterii
Poniżej znaleźć można dostępne w ofercie modele wraz z ich parametrami:
| Nr produktu | Model | Ilość kanałów | Pasmo | Moduł MSO |
| RTH1002 | 2 | 60 MHz | nie | |
| RTH1012 | 2 | 100 MHz | nie | |
| RTH1022 | 2 | 200 MHz | nie | |
| RTH1032 | 2 | 300 MHz | nie | |
| RTH1052 | 2 | 500 MHz | nie | |
| RTH1004 | 4 | 60 MHz | nie | |
| RTH1014 | 4 | 100 MHz | nie | |
| RTH1024 | 4 | 200 MHz | nie | |
| RTH1034 | 4 | 300 MHz | nie | |
| RTH1054 | 4 | 500 MHz | nie | |
| RTH1002MSO | 2 | 60 MHz | tak, 8 kanałów cyfrowych | |
| RTH1012MSO | 2 | 100 MHz | tak, 8 kanałów cyfrowych | |
| RTH1022MSO | 2 | 200 MHz | tak, 8 kanałów cyfrowych | |
| RTH1032MSO | 2 | 300 MHz | tak, 8 kanałów cyfrowych | |
| RTH1052MSO | 2 | 500 MHz | tak, 8 kanałów cyfrowych | |
| RTH1004MSO | 4 | 60 MHz | tak, 8 kanałów cyfrowych | |
| RTH1014MSO | 4 | 100 MHz | tak, 8 kanałów cyfrowych | |
| RTH1024MSO | 4 | 200 MHz | tak, 8 kanałów cyfrowych | |
| RTH1034MSO | 4 | 300 MHz | tak, 8 kanałów cyfrowych | |
| RTH1054MSO | 4 | 500 MHz | tak, 8 kanałów cyfrowych |
