Dwukanałowe generatory arbitralne VOLTCRAFT - niezbędny w laboratorium, warsztacie i w środowisku przemysłowym

VOLTCRAFT

Nowe 2-kanałowe generatory funkcyjny firmy Voltcraft® FG-31602T i FG-30802T to urządzenia idealne do użytku w warsztacie, laboratorium lub sprawdzania systemów przemysłowych. Generator funkcyjny umożliwia wyprowadzenie indywidualnych kształtów sygnału, a tym samym znacznie zwiększa możliwości testowania. Model jest dostępny w dwóch wersjach o szerokości pasma 80 (FG-30802T) lub 160 MHz (FG-31602T).

Uniwerslane urządzenie do profili napięciowych

Wraz z generatorem sygnału Voltcraft® to w pełni wyposażony 2-kanałowy analogowy generator funkcji z możliwością sterowania. Model jest dostępny w dwóch wersjach o szerokości pasma 80 lub 160 MHz. Najnowsza technologia DDS (Direct Digital Synthesis) zapewnia wysoką jakość sygnału i najlepszą rozdzielczość. Urządzenie pozwala na próbkowanie w czasie rzeczywistym z prędkością 1,25 GS/s (max.) i rozdzielczością częstotliwości 1 μHz. Rozdzielczość pionowa wynosi 14 bitów. Sześć podstawowych krzywych sygnałowych może być wywołanych bezpośrednio po naciśnięciu przycisku: sinusoidalna, kwadratowa, impulsowa, nachylenie, szumy i harmoniczne.

Dodatkowo, generator funkcji udostępnia152 zintegrowane grupy przebiegów losowych. Urządzenie oferuje również szeroki zakres metod modulacji i obsługuje m.in.  modulację amplitudową (AM), modulację częstotliwości (FM), modulację fazową (PM), kluczowanie częstotliwości z przesuwaniem(FSK / 3FSK / 4FSK), kluczowanie z przesunięciem fazowym (PSK / BPSK), kluczowanie z przesunięciem amplitudowym (ASK), modulację czasu trwania impulsu (PWM), modulację z przesunięciem oscylacyjnym (OSK), swep i burst.

Ponadto generator funkcyjny 152 zapewnia zintegrowane losowe grupy przebiegów. Urządzenie oferuje również szeroki zakres metod modulacji i obsługuje między innymi modulację amplitudy (AM), modulację częstotliwości (FM), modulację fazy (PM), kluczowanie z przesunięciem częstotliwości (FSK / 3FSK / 4FSK), kluczowanie z przesunięciem fazy (PSK / BPSK), przesunięcie amplitudy. kluczowanie (ASK), modulacja czasu trwania impulsu (PWM), modulacja kluczowania oscylacji (OSK),  Sweep i Burst.

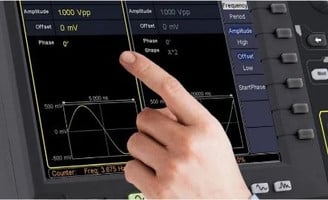

Obsługa przy pomocy dotykowego ekranu

Obsługa przy pomocy dotykowego ekranu

Kolorowy, 8” wyświetlacz TFT o rozdzielczości 800 x 600 pikseli zapewnia wystarczająco dużo miejsca na równoległe wyświetlanie obu kanałów. Oprócz krzywej sygnału, na pierwszy rzut oka można zobaczyć ważne informacje, takie jak częstotliwość, odchylenie i rodzaj sygnału.

Dodatkowe pozycje menu są łatwo dostępne po wybraniu jednej z zakładek. Dodatkowo, ręczne elementy sterujące, takie jak klawisze funkcyjne, klawiatury numeryczne i pokrętło pozwalają na szybkie wprowadzanie danych. Można również bezpośrednio wywoływać często używane funkcje i typy sygnałów. Dodatkowo, intuicyjne rozmieszczenie elementów sterujących umożliwia "ślepą" obsługę generatora funkcji.

Liczne interfejsy

Przyjazna dla użytkownika koncepcja obsługi jest rozszerzona na interfejsy. Z tyłu obudowy urządzenie posiada dwa interfejsy komunikacyjne w postaci złącza USB i portu LAN. Z przodu znajdują się wejścia dla liczników, zewnętrznej modulacji, zewnętrznego wyzwalacza, zewnętrznego zegara referencyjnego i innego interfejsu USB. Dzięki temu moduły pomiarowe mogą być podłączone bezpośrednio do dwóch kanałów pomiarowych. Zasilanie generatora sygnału obejmuje również dwa kable pomiarowe Q9 BNC, kabel zasilający, oprogramowanie i szczegółową instrukcję obsługi. Dwukanałowy generator funkcji odpowiada kategorii pomiarowej CAT II dla pomiarów w obwodach, które mają bezpośrednie połączenie z siecią niskiego napięcia za pomocą wtyczki. Zabezpieczenie przepięciowe jest gwarantowane do 1000 woltów.

Generator funkcji Voltcraft® jest dostępny w dwóch wersjach dla częstotliwości 80 i 160 MHz. W modelu 80 MHz, fale sinusoidalne mogą być generowane do 80 MHz, sygnały fal blokowych do 30 MHz, kształty trójkątne do 5 MHz i sygnały losowe do 50 MHz. Model 160 MHz częściowo rozszerza pasmo przenoszenia przy generowaniu sygnałów. Tutaj górne granice wynoszą 160 MHz dla fal sinusoidalnych, 50 MHz dla sygnałów z falą blokową, 5 MHz dla kształtów trójkątnych i 50 MHz dla sygnałów losowych. Minimalna częstotliwość dla obu wariantów urządzeń wynosi 1 µHz.

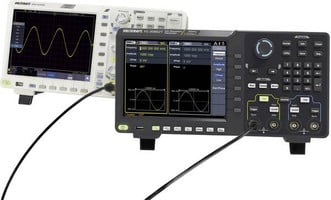

VOLTCRAFT

Zastosowanie genratora funkcji VOLTCRAFT FG

Wydajny generator funkcyjny jest częścią niezbędnego wyposażenia podstawowego do instalacji lub testowania zespołów elektronicznych. Ścieżki sygnałowe i błędy mogą być szybko zlokalizowane za pomocą urządzeń. W dziedzinie technologii audio, na przykład, określanie współczynników zniekształceń i unikanie niepożądanych szumów tła są ważnymi funkcjami. Typowymi obszarami zastosowania są również badania mostów samochodowych i elektroniki pojazdowej. Dzięki bogatemu wyposażeniu, urządzenie Voltcraft® oferuje optymalne możliwości testowania. W ten sposób dwa kanały mogą być połączone równolegle. Dodatkowo, zintegrowane funkcje umożliwiają generowanie indywidualnych przebiegów. Oznacza to, że testy są możliwe również w przypadku, gdy znormalizowane kształty sygnałów, takie jak np. sinusoidalny lub prostokątny, nie są wystarczające. Dołączone oprogramowanie umożliwia nieskomplikowane definiowanie wszystkich istotnych parametrów. Oprócz dużej liczby różnych krzywych sygnału, urządzenie przekonuje dużą dokładnością i prostotą obsługi. W z
