Przełącznik końcowy

Istotne informacje o wyłącznikach krańcowych

Jak działają wyłączniki krańcowe?

Jakie są typy i konstrukcje wyłączników krańcowych?

Izolacja galwaniczna

FAQ - najczęściej zadawane pytania

Czy dostępne są również wyłączniki krańcowe dla środowisk zagrożonych wybuchem?

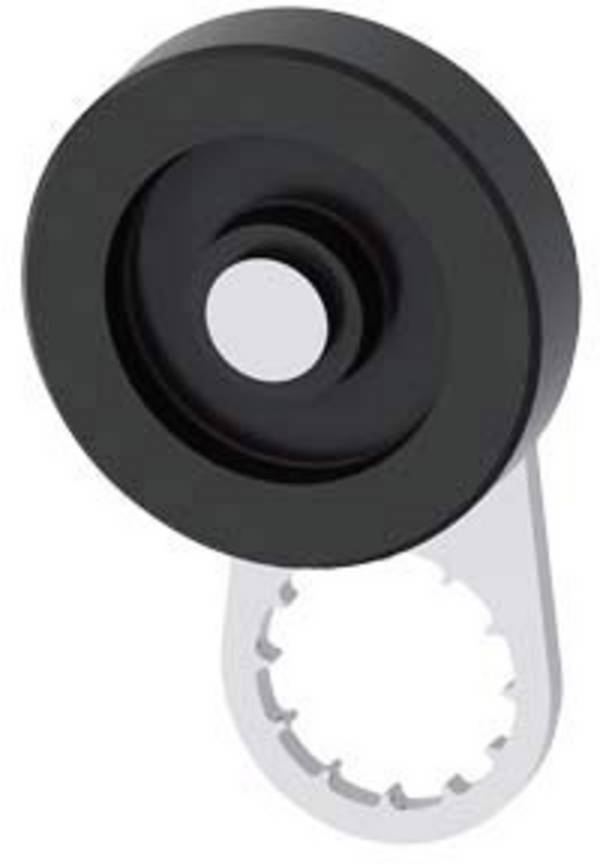

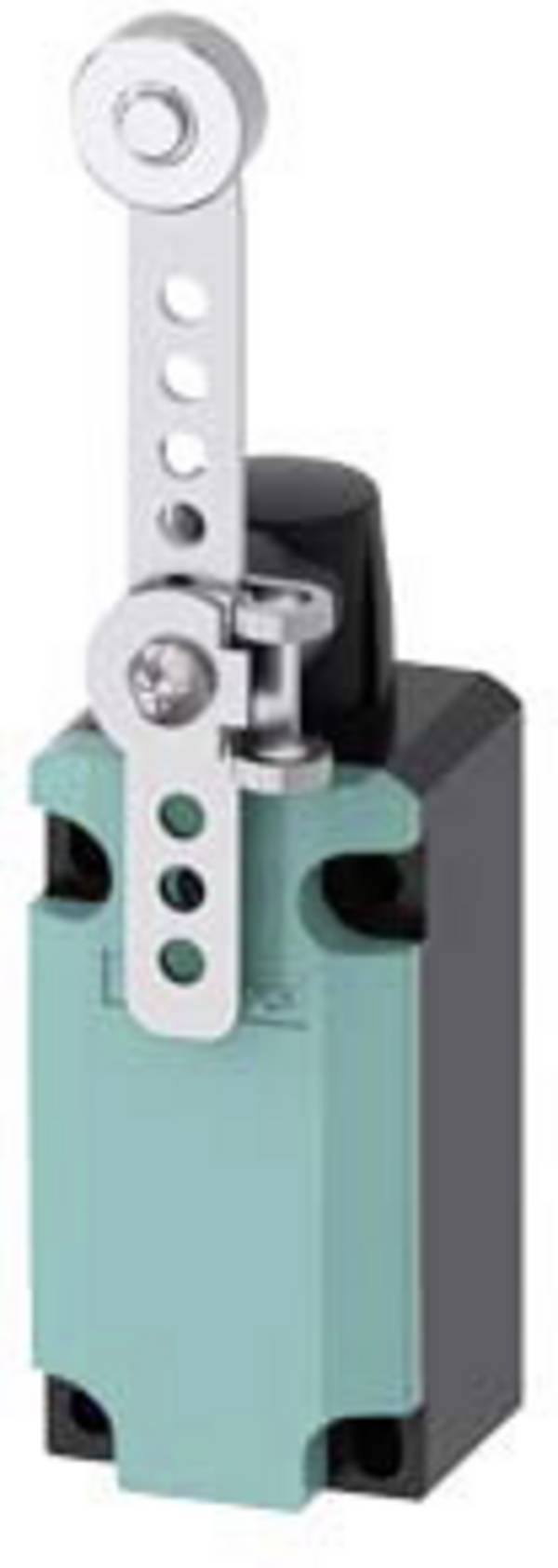

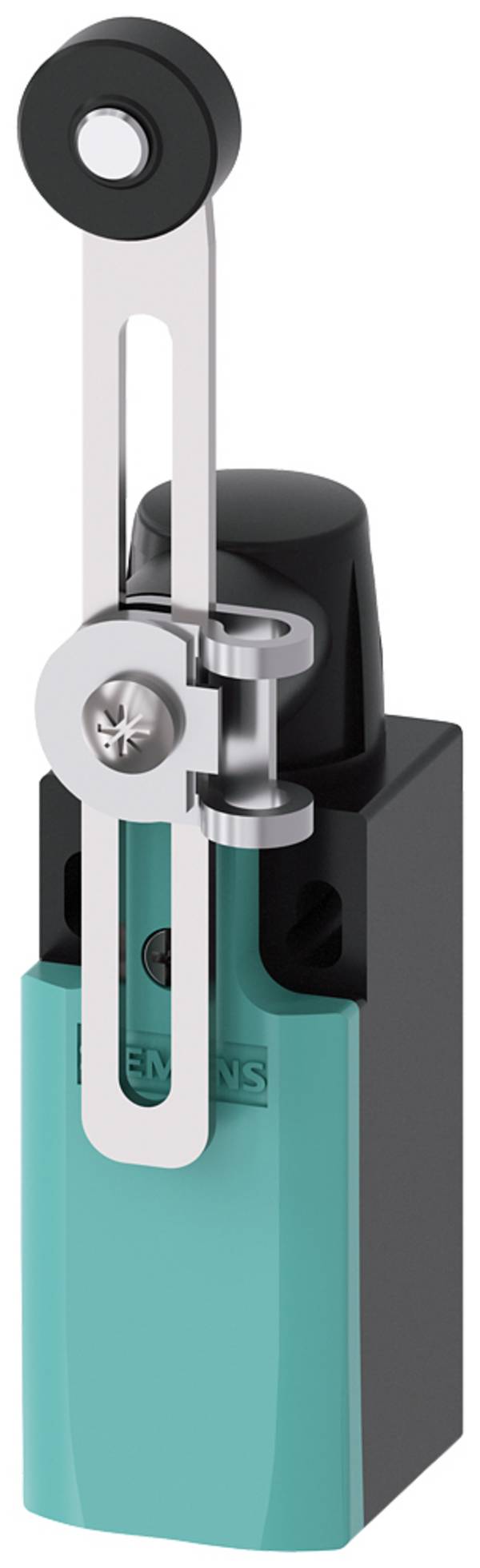

Przełączniki krańcowe dla stref zagrożonych wybuchem są zazwyczaj jednopozycyjnymi mikroprzełącznikami o wytrzymałych obudowach aluminiowych. Te osłony są tak zaprojektowane, aby wytrzymać wewnętrzne eksplozje i chłodzić powstające gazy. Typowe przełączniki mają głównie zewnętrzne rolkowe dźwigienki, które umożliwiają ustawienie 360 stopni.

Jakimi szczytowymi napięciami i prądami można obciążyć wyłączniki krańcowe?

Przełączniki końcowe lub pozycyjne mogą wyłączać zarówno napięcie stałe, jak i zmienne, ponieważ stykają się tylko mechanicznie. Wytrzymałość zależy od jakości powierzchni styku, chociaż wysokie napięcia i prądy są niekorzystne ze względu na możliwe powstawanie iskier podczas procesu przełączania. Większość dostępnych wyłączników końcowych jest przeznaczona do prądu domowego o napięciu 230 V, ale są też typy, które mogą przełączać do 500 V. Pod względem maksymalnego natężenia prądu dominują wersje do 6 amperów, ale niektóre modele mogą być obciążane do 16 amperów.

Czy wyłączniki krańcowe są odporne na warunki atmosferyczne?

Ogólnie nie, ale większość oferowanych przełączników odpowiada klasom ochronnym IP65, IP66 i IP67. Są one odporne na pył i oferują pełną ochronę przed dotykaniem części napięciowych. Podczas gdy klasy IP 65 i 66 są również chronione przed strumieniem wody, klasa ochronna 67 oferuje nawet ochronę przed chwilowym zanurzeniem. Dla bardziej surowych środowisk, takich jak rolnictwo lub pojazdy uliczne, dostępne są również przełączniki końcowe klasy ochrony IP 6K9K. Z jednej strony elementy te są pyłoszczelne i zabezpieczone przed dotykiem, z drugiej strony wytrzymują również wodę z myjek wysokociśnieniowych i parowych..

Ile styków NC lub NO może zawierać wyłącznik pozycyjny?

Istnieją wyłączniki krańcowe, z których każdy zawiera tylko jeden styk otwierający, jeden zamykający lub jeden zmieniający. Jednak zdecydowana większość oferowanych przełączników pozycyjnych ma kilka styków do otwierania, zamykania i przełączania, dzięki czemu można je stosować znacznie bardziej elastycznie . Maksymalny limit to dwa styki przełączne, trzy styki zwierne i cztery styki rozwierne.
