Wtyczki I Gniazda Zasilania

Wtyczka euro jest używana we wszystkich krajach europejskich z wyjątkiem Wielkiej Brytanii, Irlandii, Malty i Cypru.

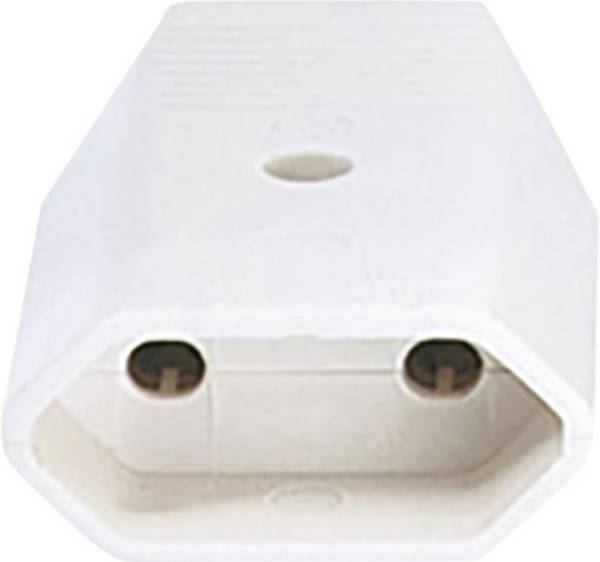

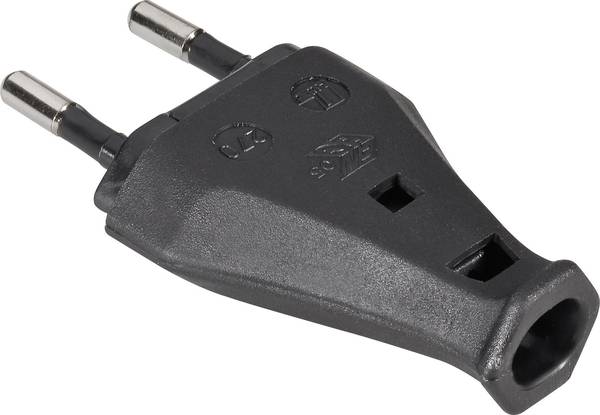

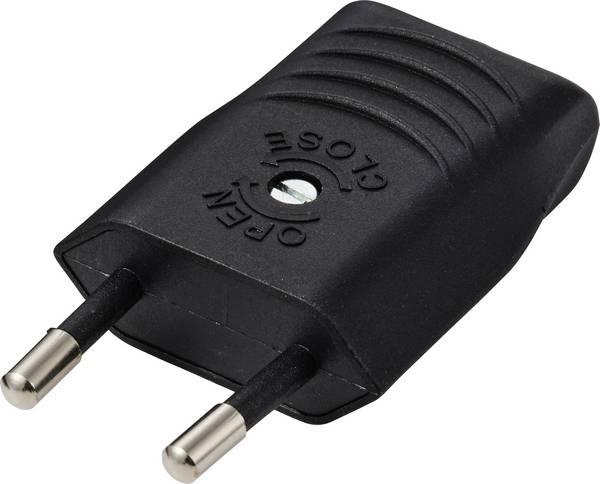

Typ C jest najczęściej używaną wtyczką sieciową na świecie. Nie jest uziemiona, nie jest spolaryzowana i ma dwa okrągłe bolce. Jest ona powszechnie znana jako wtyczka Euro, opisana w normie CEE 7/16. Styki mają długość 19 milimetrów i są wykonane z izolującego tworzywa sztucznego. Na końcu mają metalową część o długości 4 milimetrów, która zapewnia kontakt elektryczny. Są one oddalone od siebie o 18,6 milimetra przy podstawie i 17,5 milimetra przy gnieździe. Piny są stosunkowo elastyczne, dzięki czemu wtyczka pasuje do każdego gniazda, które może pomieścić okrągłe styki o długości od 4,0 do 4,8 milimetra w odległości od 17,5 do 19 milimetrów. Wtyczka Euro jest generalnie ograniczona do zastosowań klasy II, które wymagają prądu o natężeniu 2,5 A lub mniejszym. Ważne: Obudowy podłączonych urządzeń muszą być izolowane dookoła, tj. muszą być wykonane z nieprzewodzącego materiału, takiego jak plastik

Istnieje również druga, rzadziej używana wersja wtyczki typu C - znormalizowana w CEE 7/17) - która jest zaprojektowana dla 10 amperów lub 16 amperów. Styki mają taką samą długość jak w wersji 2,5 A, ale nie są izolowane i mają nieco większą średnicę, 4,8 milimetra zamiast 4 milimetrów. Prawie zawsze urządzenia, które nie muszą być uziemione, ale zużywają dużo energii, są wyposażone w ten typ wtyczki.

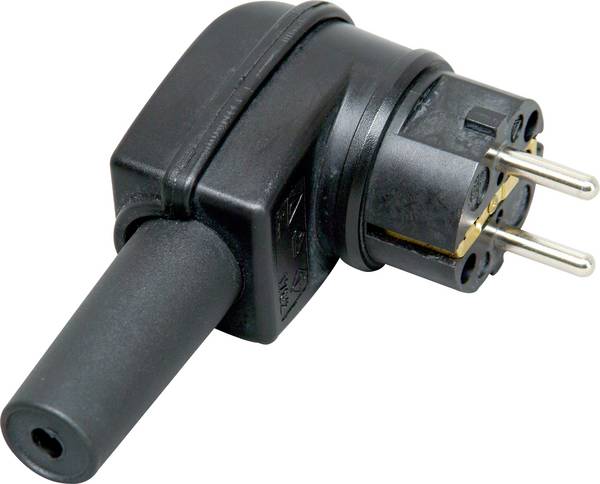

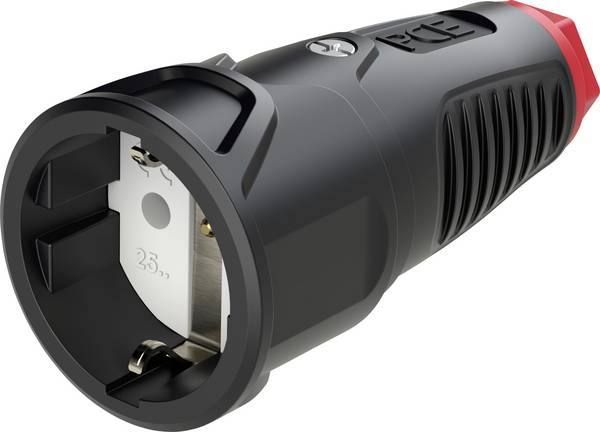

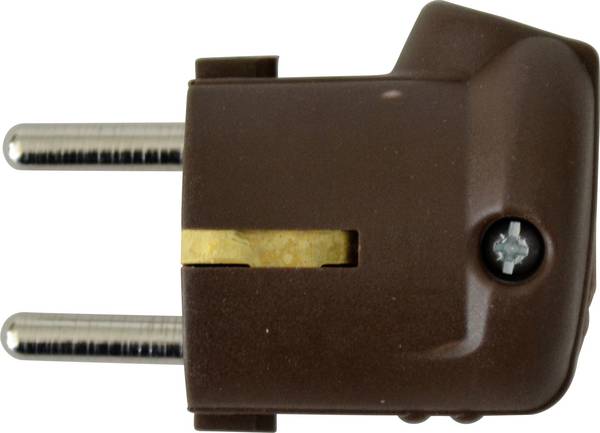

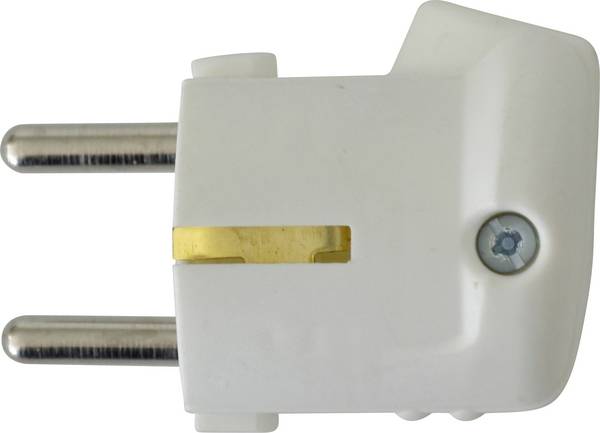

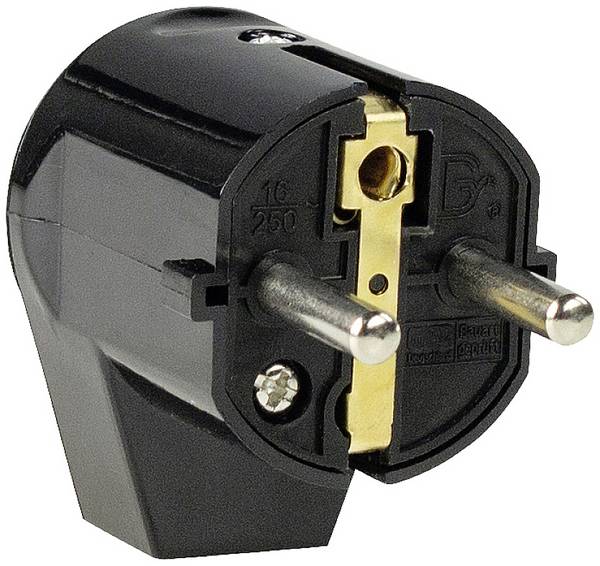

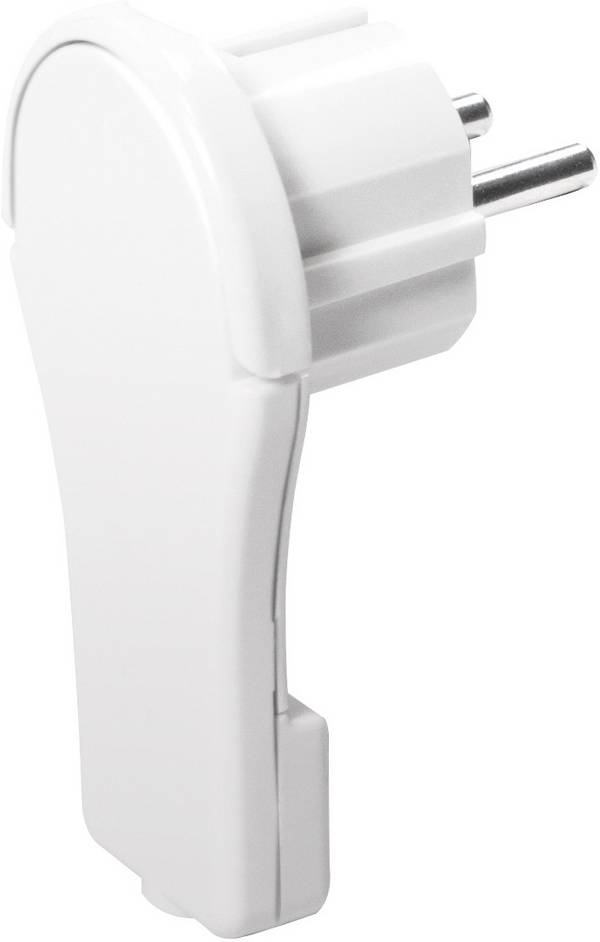

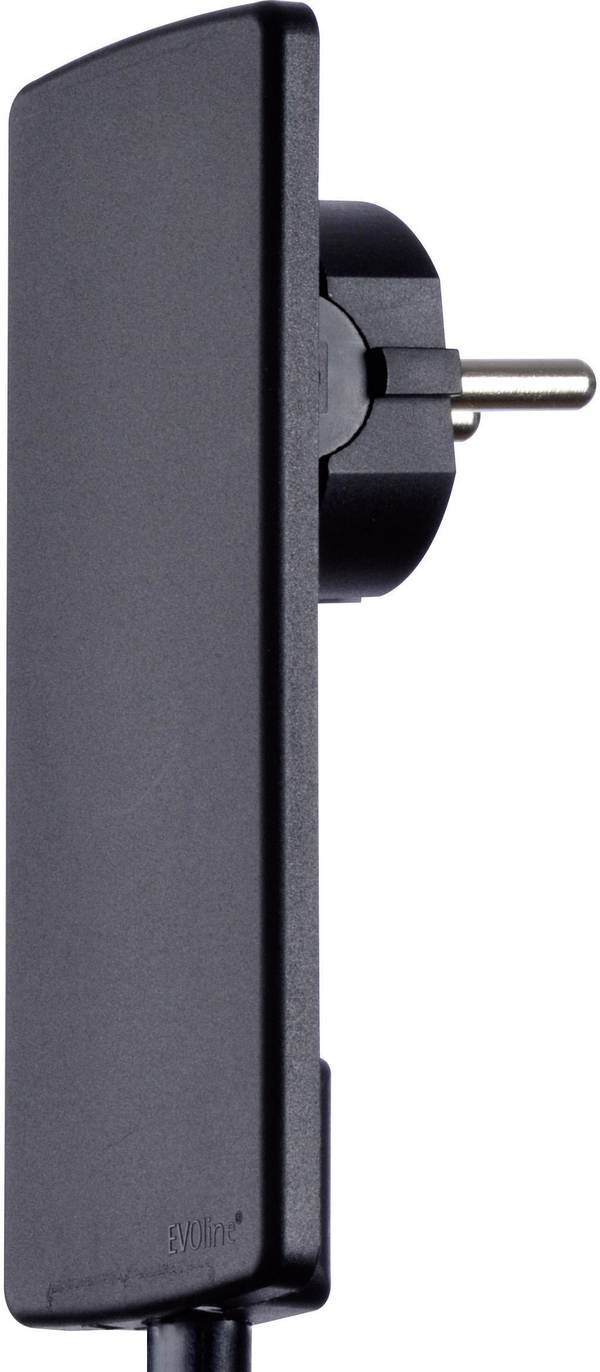

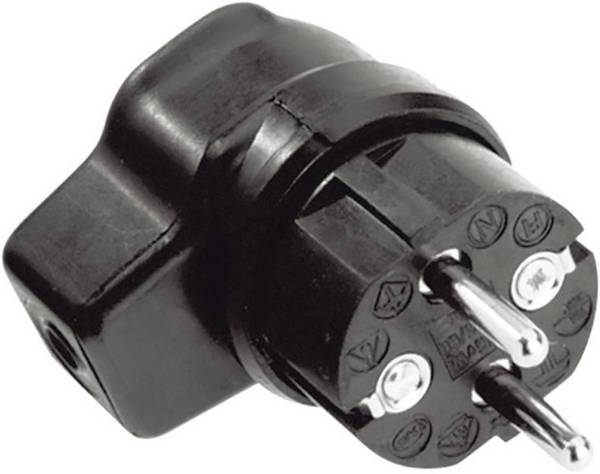

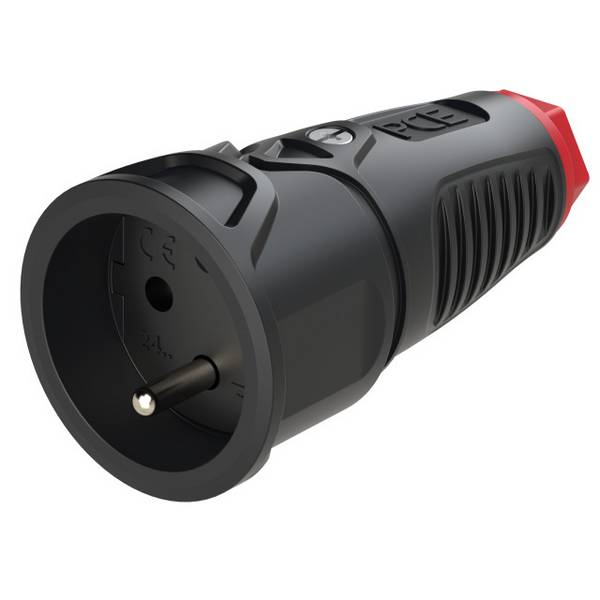

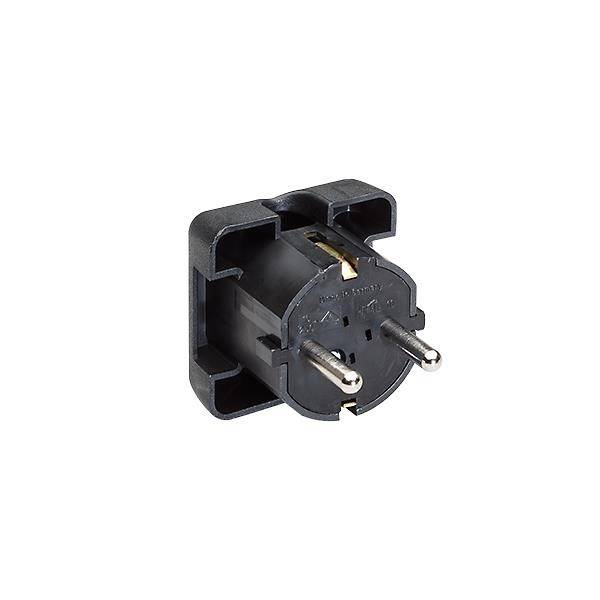

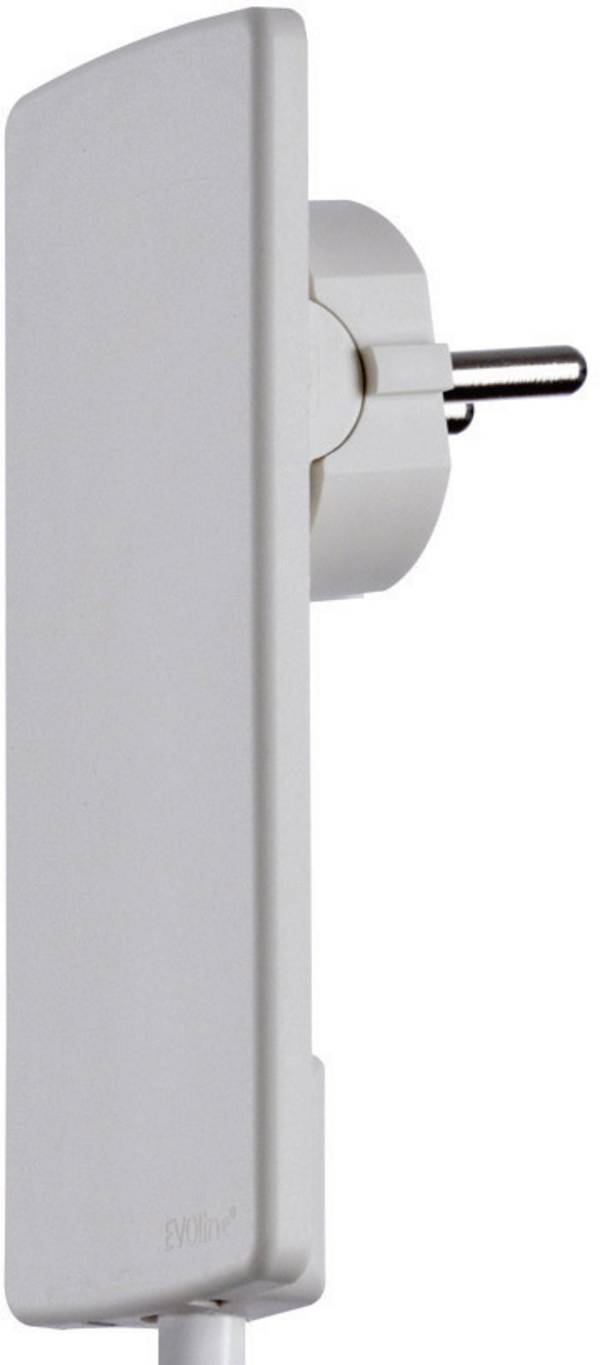

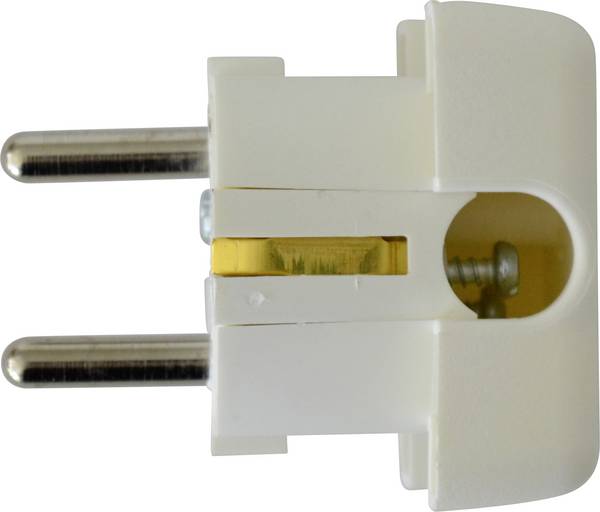

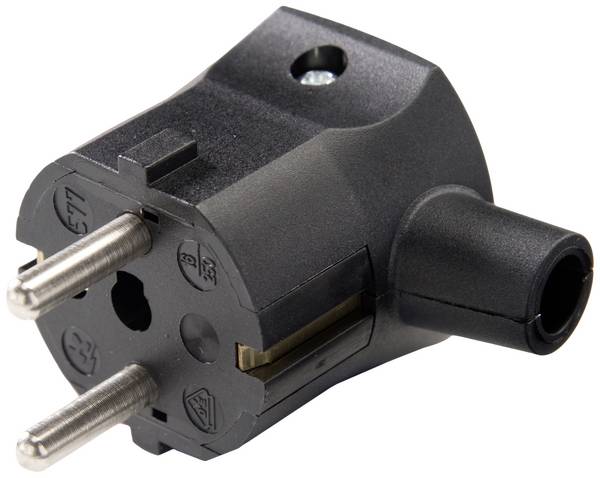

Wtyczka typu F lub wtyczka z uziemieniem

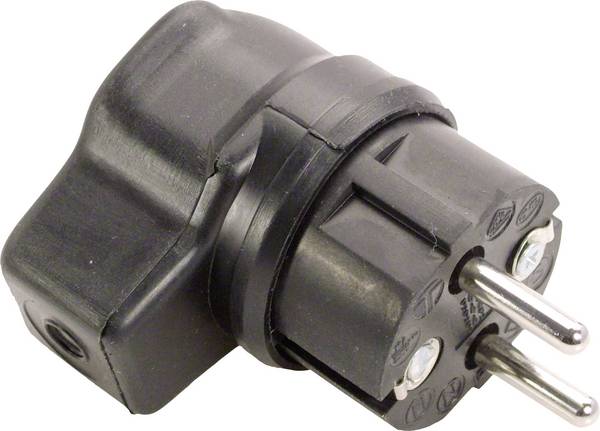

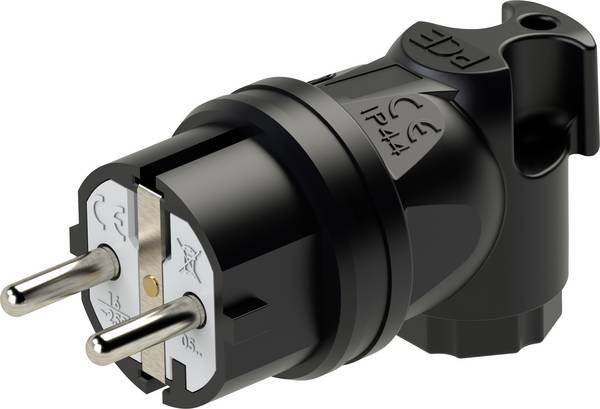

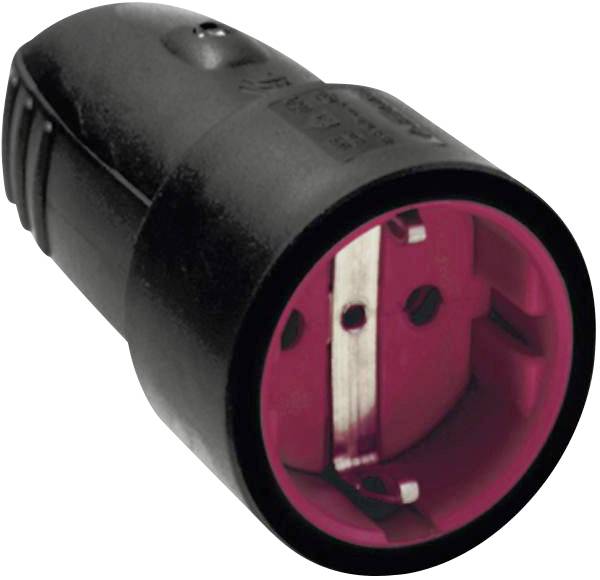

Do użytku na zewnątrz dostępne są wtyczki z gumową osłoną lub materiałem o podobnej odporności. Z reguły spełniają one wymogi klas IP54, IP54 lub IP68 i zapewniają co najmniej bryzgoszczelność.

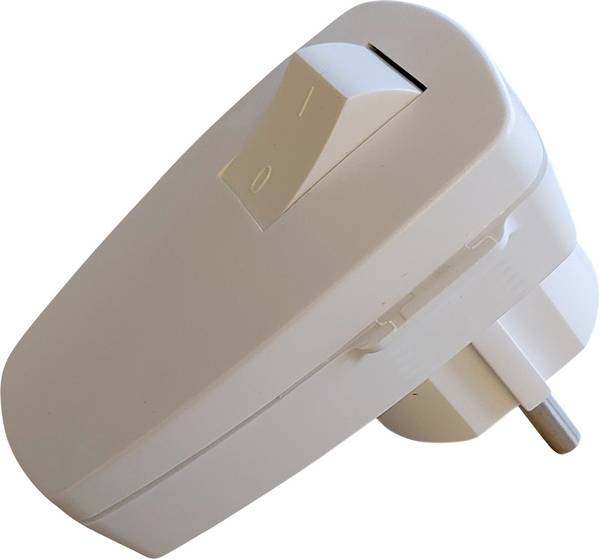

Wtyczka przełączająca

Jeśli konieczne jest częste przerywanie zasilania bezpośrednio w gnieździe, dobrym wyborem są wtyczki z wbudowanym przełącznikiem. Zazwyczaj są one również wygięte pod kątem.

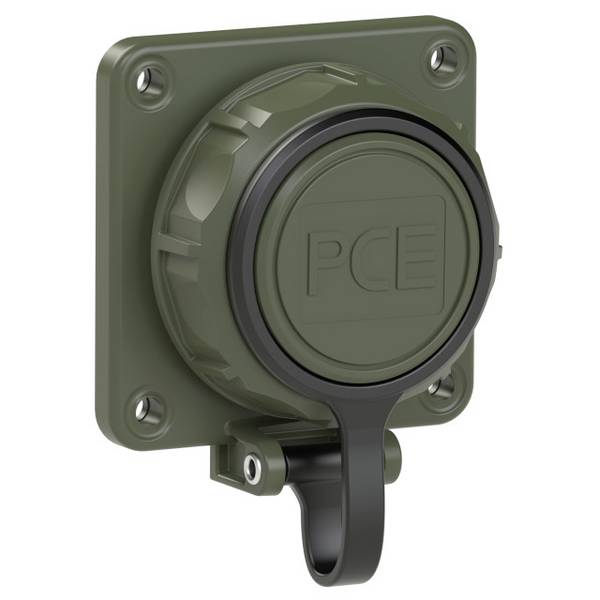

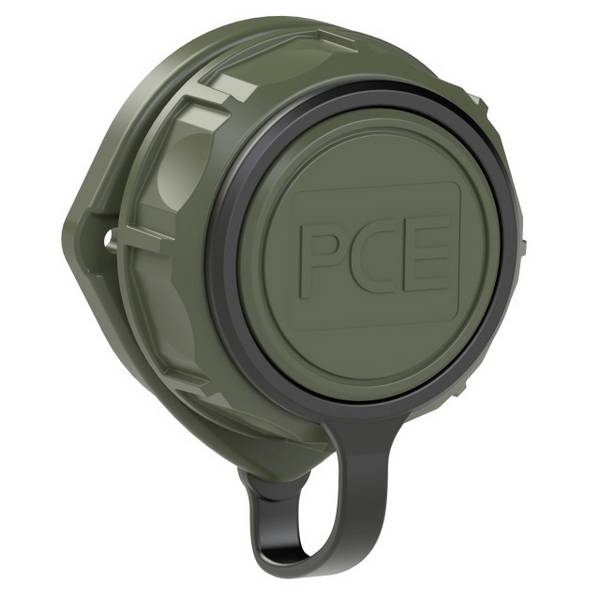

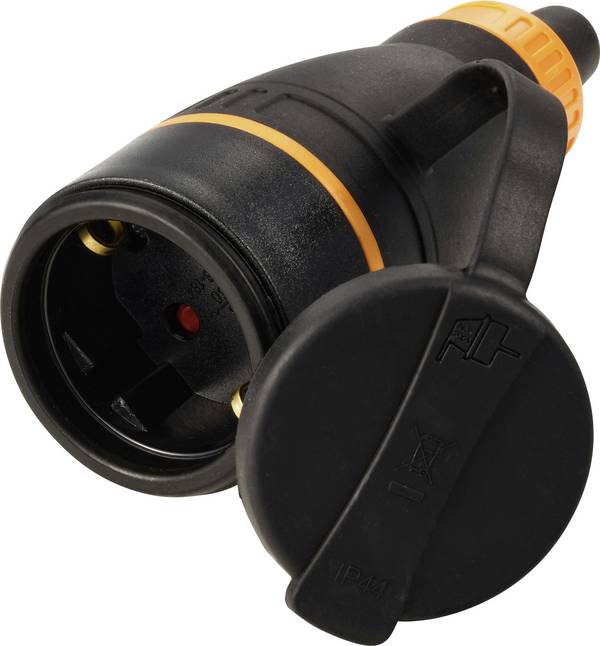

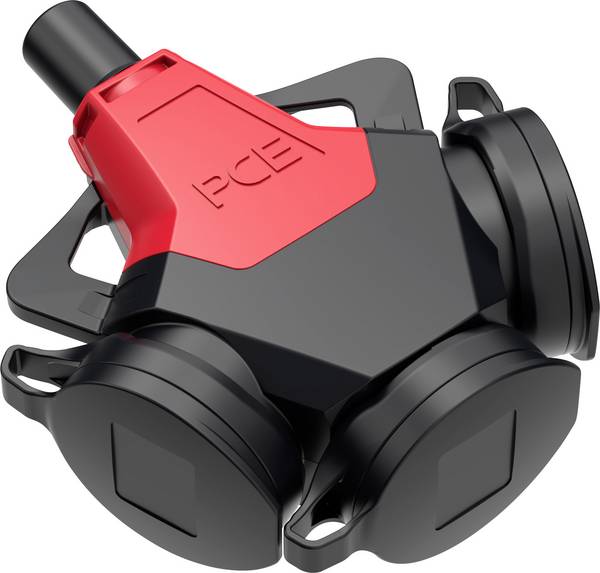

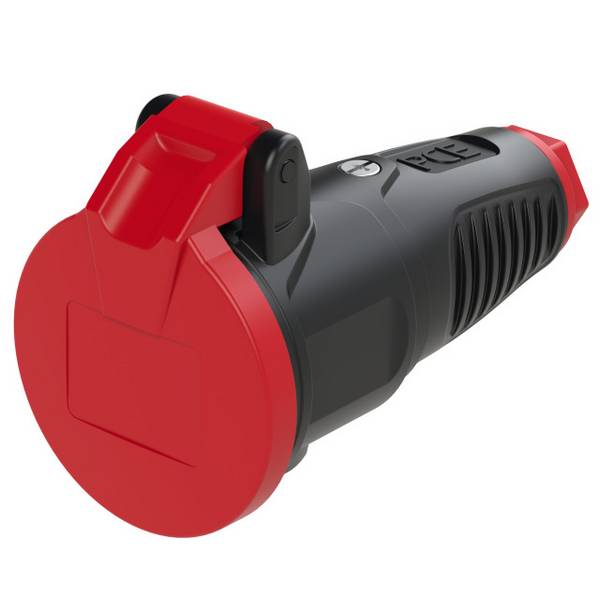

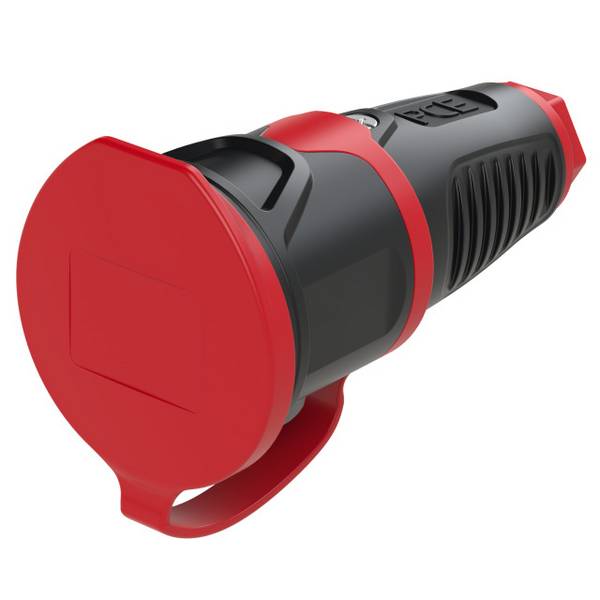

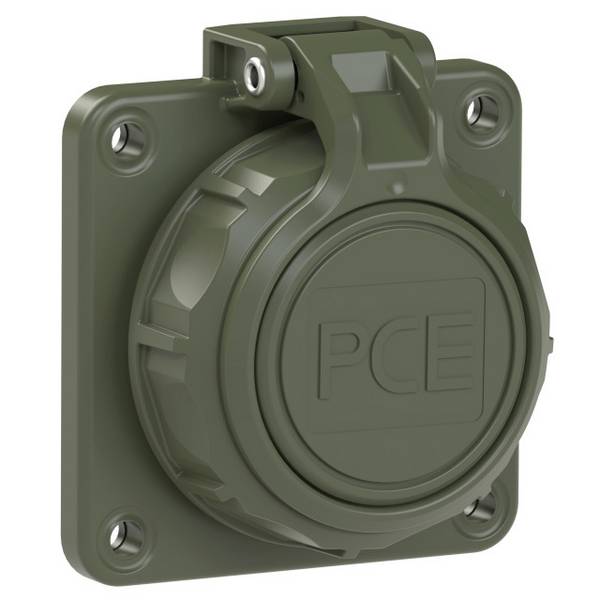

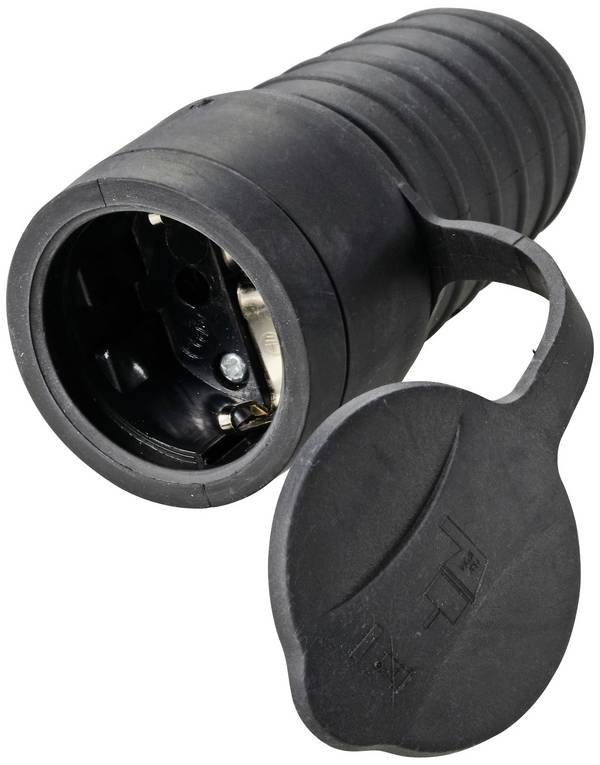

Złącza z pokrywą ochronną

Jako uzupełnienie gumowych zaślepek, złącze to posiada zarówno gumowy pancerz chroniący przed wodą rozpryskową i deszczową, jak i osłonę. Pozwala ona chronić wewnętrzne styki, gdy nie są one używane.

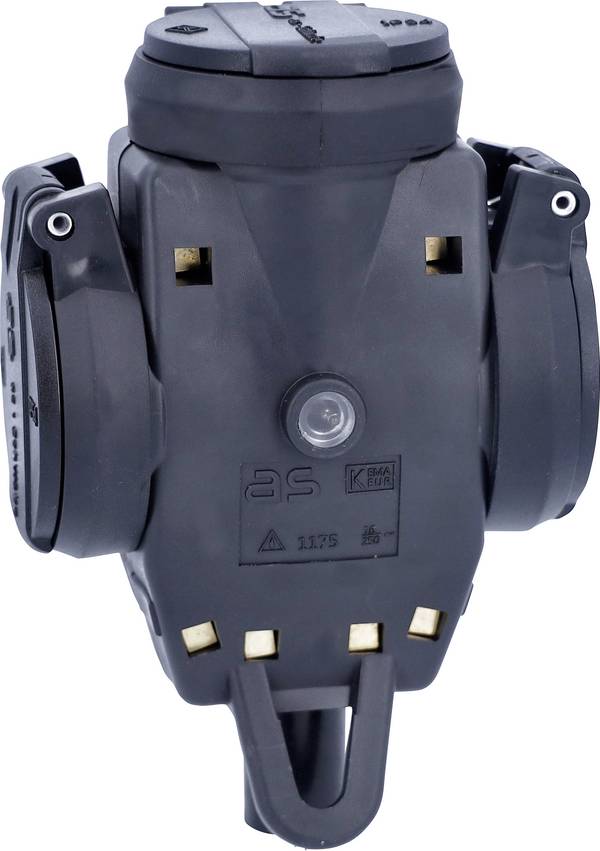

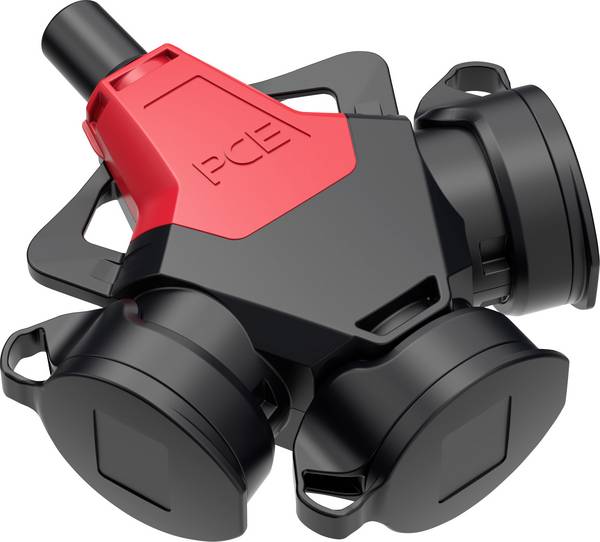

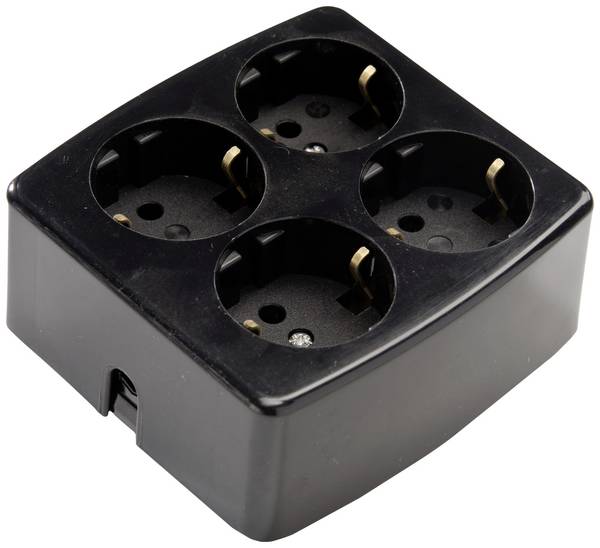

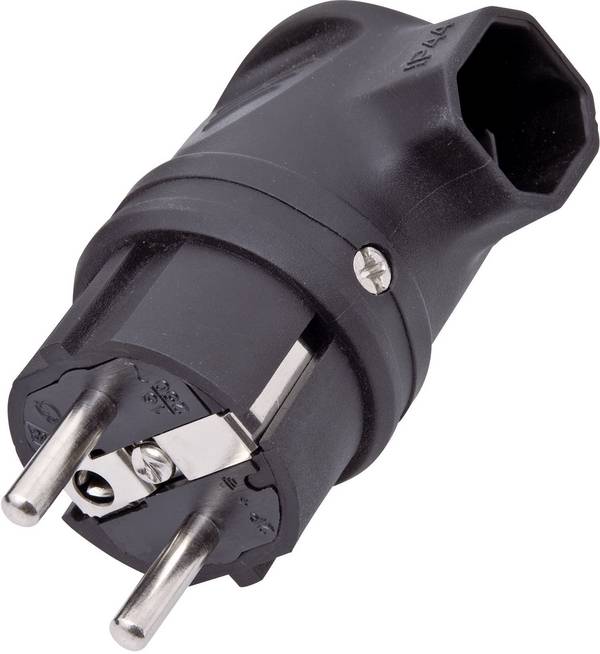

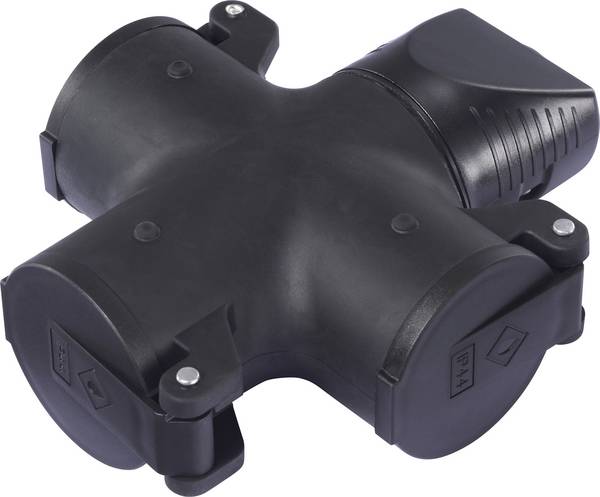

Wtyczka adaptera

Ten wariant wtyczki rozszerza połączenie gniazda o dodatkowe połączenia, tj. zastępuje kabel sieciowy dodatkowymi gniazdami, które służą jako przedłużenie. Ogólnie rzecz biorąc, ten typ adaptera ma gniazdo F ze stykiem uziemiającym i dwa gniazda w formacie wtyczki Euro.

Zasilacze wtykowe
