Kable Audio

Prawdziwym klasykiem wśród kabli audio jest tak zwana wtyczka jack. Powszechnie używana jest wtyczka jack 6,35 mm i jej „mniejszy brat” 3,5 mm. Duże wtyki jack wykorzystuje się na przykład do podłączania instrumentów muzycznych lub wysokiej jakości słuchawek hi-fi.

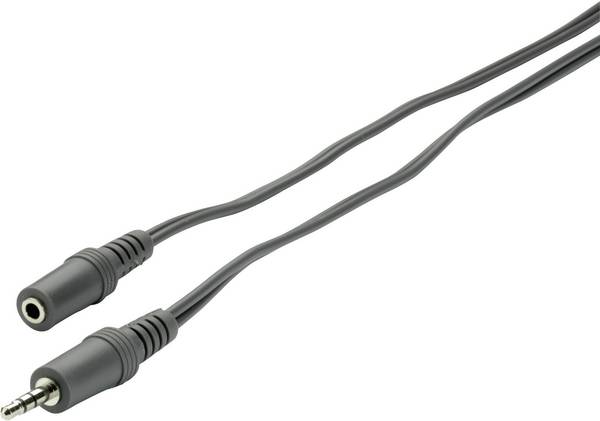

Zdecydowanie częściej spotykany jest wtyk jack 3,5 mm. Wiele telefonów komórkowych, tabletów i odtwarzaczy MP3 ma odpowiednie gniazdo do podłączania słuchawek lub zestawów słuchawkowych. Mały jack jest również używamy w komputerach do odtwarzania dźwięku. Większość kart dźwiękowych i wszystkie dostępne płyty główne mają odpowiednie gniazda.

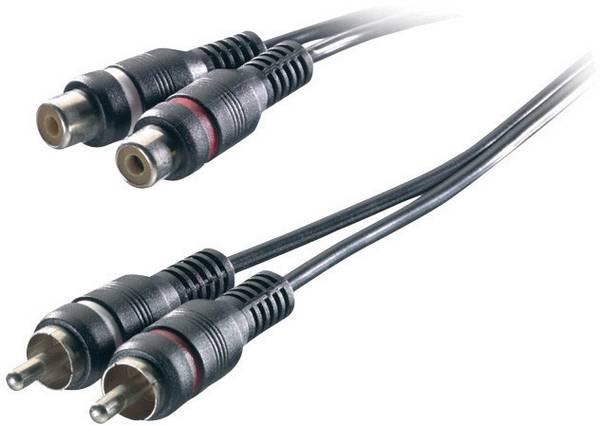

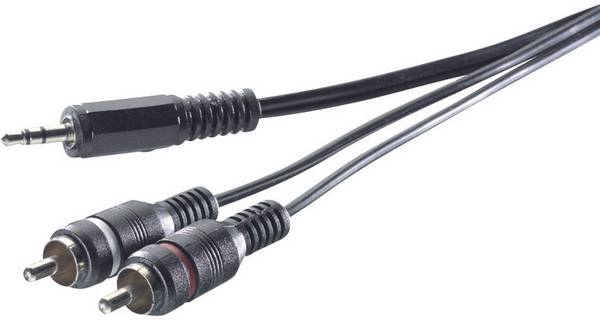

Przewodami standardowymi do przesyłania dźwięku stereo w elektronice użytkowej są kable typu cinch lub RCA. Czerwone i białe gniazda, które można znaleźć w każdym odbiorniku AV, są typowe dla połączenia z wtyczkami RCA. Kolor czerwony oznacza prawy kanał, podczas gdy biały to wtyczka lewego kanału. Okablowanie wyposażone we wtyki RCA zawsze przesyła sygnały stereo asymetrycznie, co sprawia, że technologia ta jest bardziej podatna na zakłócenia.

Wykorzystanie w profesjonalnej technologii audio jest nietypowe. Zazwyczaj spotyka się tam kable audio z wtykami XLR. Standard XLR ma tę zaletę, że umożliwia mniej podatną na zakłócenia zbalansowaną transmisję sygnału. Kolejną korzyścią XLR jest solidność połączenia wtykowego i związana z konstrukcją odporność na zabrudzenia. Kable XLR są używane głównie do podłączania głośników lub mikrofonów.

Najpopularniejszymi kablami do transmisji sygnału cyfrowego w sektorze audio są kable Toslink i koncentryczne. Toslink nie przesyła sygnałów elektrycznych, lecz impulsy świetlne.

Kabel światłowodowy umożliwia transmisję stereo i jest odporny na działanie pól elektromagnetycznych. Wtyczka kabla koncentrycznego na pierwszy rzut oka wygląda jak złącze RCA.

Konstrukcja wtyczek i gniazd jest identyczna jak w przypadku RCA, jednak cyfrowa transmisja sygnałów odbywa się za pomocą impulsów elektrycznych. Konwencjonalne połączenie RCA zawsze wymaga dwóch kabli do transmisji stereo, natomiast połączenie koncentryczne tylko jednego. 24-bitowa transmisja cyfrowa może być również realizowana za pomocą XLR dla AES/EBU.
