Informacje na temat adapterów audio

  • Przegląd adapteraów audio

  • Typy połączeń do adapterów audio

  • Cechy szczególne adapterów audio

  • Wnioski

Przegląd adapteraów audio

Jeśli połączenia między współgraczy a systemem nie są kompatybilne, rozwiązaniem są adaptery audio. Dzięki dalszym rozwianiom wielu standardów interfejsu, adaptery w wielu obszarach są łatwym rozwiązaniem dla większości problemów z siecią. Innym odpowiednim wykorzystaniem adapterów audio jest rozszerzenie wymaganych gniazd. Jeśli wszystkie interfejsy są już zajęte, dostępne są odpowiednie adaptery do rozszerzenia.

Kable audio z wtykami jack i cinch są stosowane od wielu lat w dziedzinie audio. Interfejsy zapewniają transmisję sygnału analogowego o decydującej przewaga w porównaniu z transmisją cyfrową: Sygnał analogowy można łatwo duplikować i projektować, bez utraty siły i jakości sygnału. Rozgałęźnik wielofunkcyjny, tak zwany adapter Y, jest najpopularniejszym modułami rozszerzającym dla sygnału audio.

Przegląd najbardziej popularnych analogowych adapterów audio:

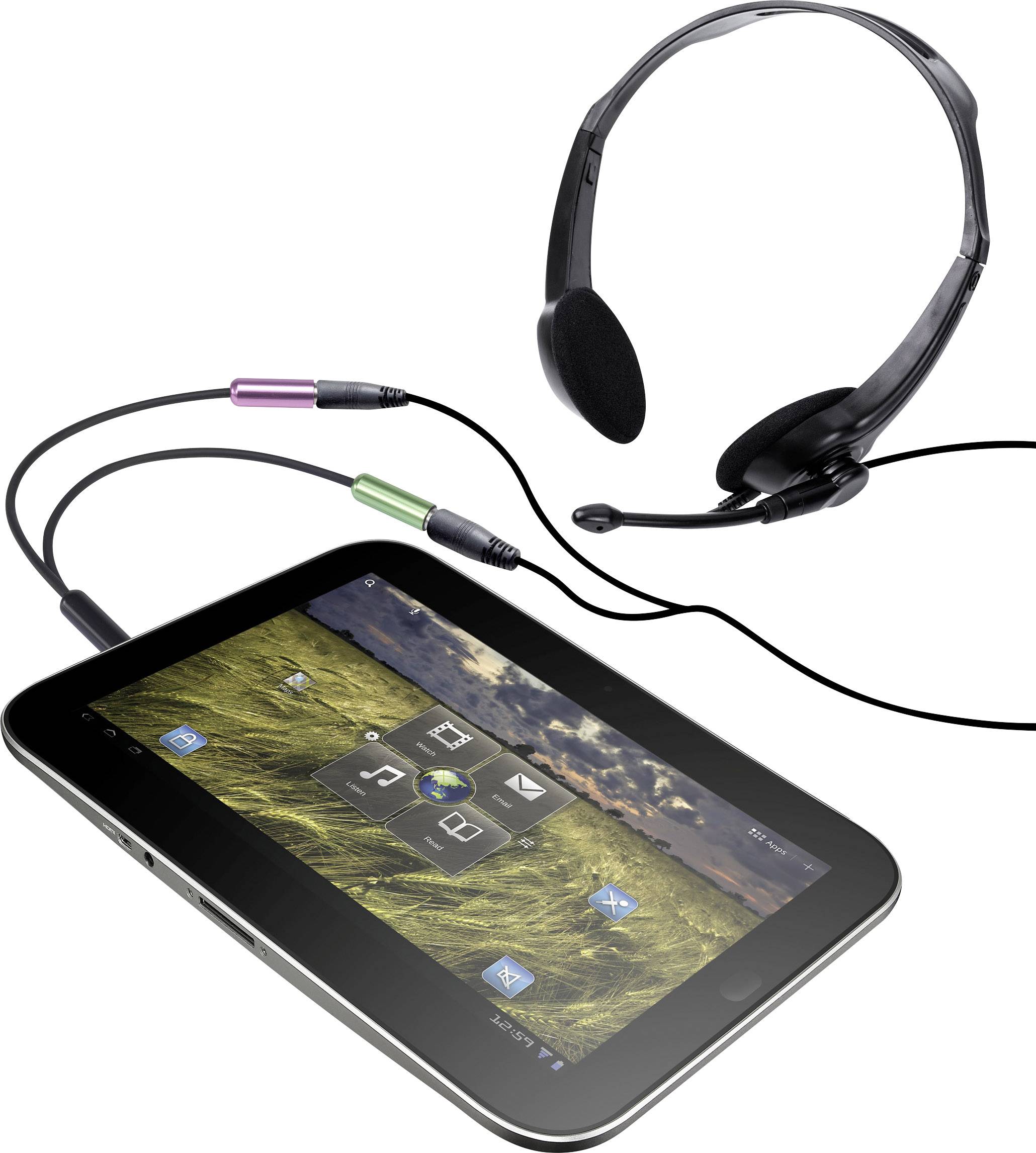

Adapter kilkukrotnie do wyjścia jack

Pełnią one rolę rozdzielacza sygnału i umożliwiają wyjście źródła dźwięku na wielu odbiornikach. Jednym z prostych przykładów jest zastosowanie w odtwarzaczu multimedialnym lub smartfonie. Za pomocą rozdzielacza można jednocześnie obsłużyć i odtwarzać kilka wyjść audio tym samym sygnałem.

Firma może korzystać z tego adaptera, aby odtwarzać to samo źródło w kilku słuchawkach, telewizorach i innych urządzeniach.

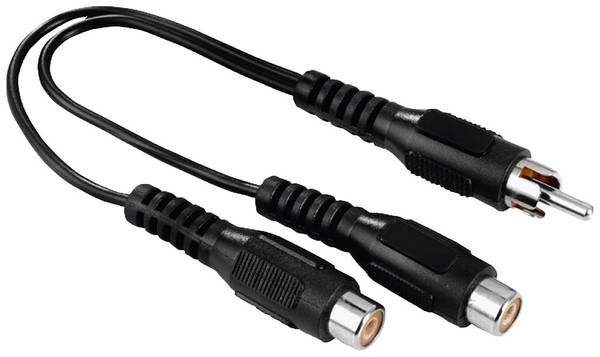

Adapter Y i kabel:

Ten wariant adaptera jest często stosowany do wymiany wtyczki „cinch mono na stereo”. Często jest on potrzebny do podłączenia subwoofera do wzmacniacza. Kabel Y umożliwia podłączenie wzmacniacza z wyjściem mono-Sub-Out do subwoofera, który dysponuje dwoma wejściami.

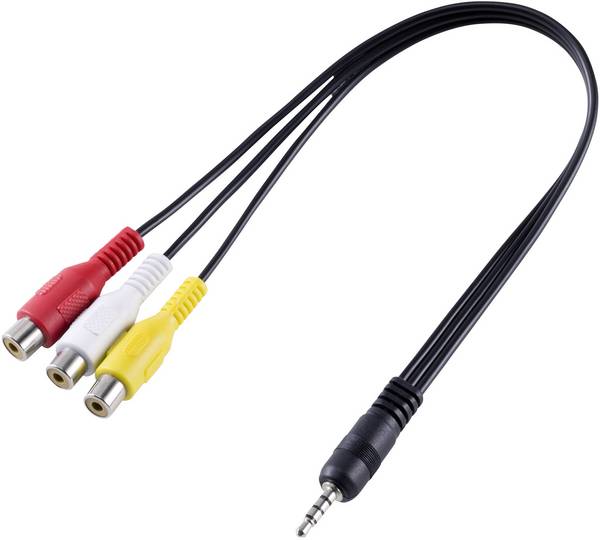

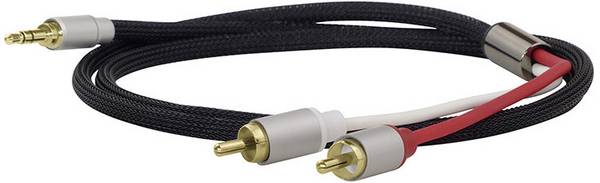

Stereo cinch na wtyk 3,5 mm:

Za pomocą tego adaptera można podłączyć notebooki, smartfony i inne źródła audio do wzmacniacza lub odbiornika a/V. Urządzenia wyposażone w złącza pomiarowe i wysokiej klasy źródła audio nie są odpowiednie, ponieważ dzięki technologii cinch sygnały zakłócające nie są wystarczająco tłumione, a styki poszczególnych połączeń nie są bezpieczne ze względu na odchylenia wymiaru. Wtyki cinch są uważane za standard dla urządzeń konsumenckich, ale nie zaleca się ich stosowania w wysokiej jakości studiach.

USB na jack:

Universal Serial Bus (USB) jest znany w celu zapewnienia transmisji danych w różnych interfejsach. Adaptery dla portów USB są prawie nieograniczone. Wtyki USB zastąpią wtyki typu jack w przeszłości lub później w sektorze konsumpcji, co widać już na najnowszych smartfonach i laptopach. Nowoczesne telefony komórkowe wykorzystują na przykład technologię USB-C. Odpowiedni adapter umożliwia korzystanie z powszechnie dostępnych na rynku urządzeń wyjściowych z wtykami jack.

Typy połączeń do adapterów audio

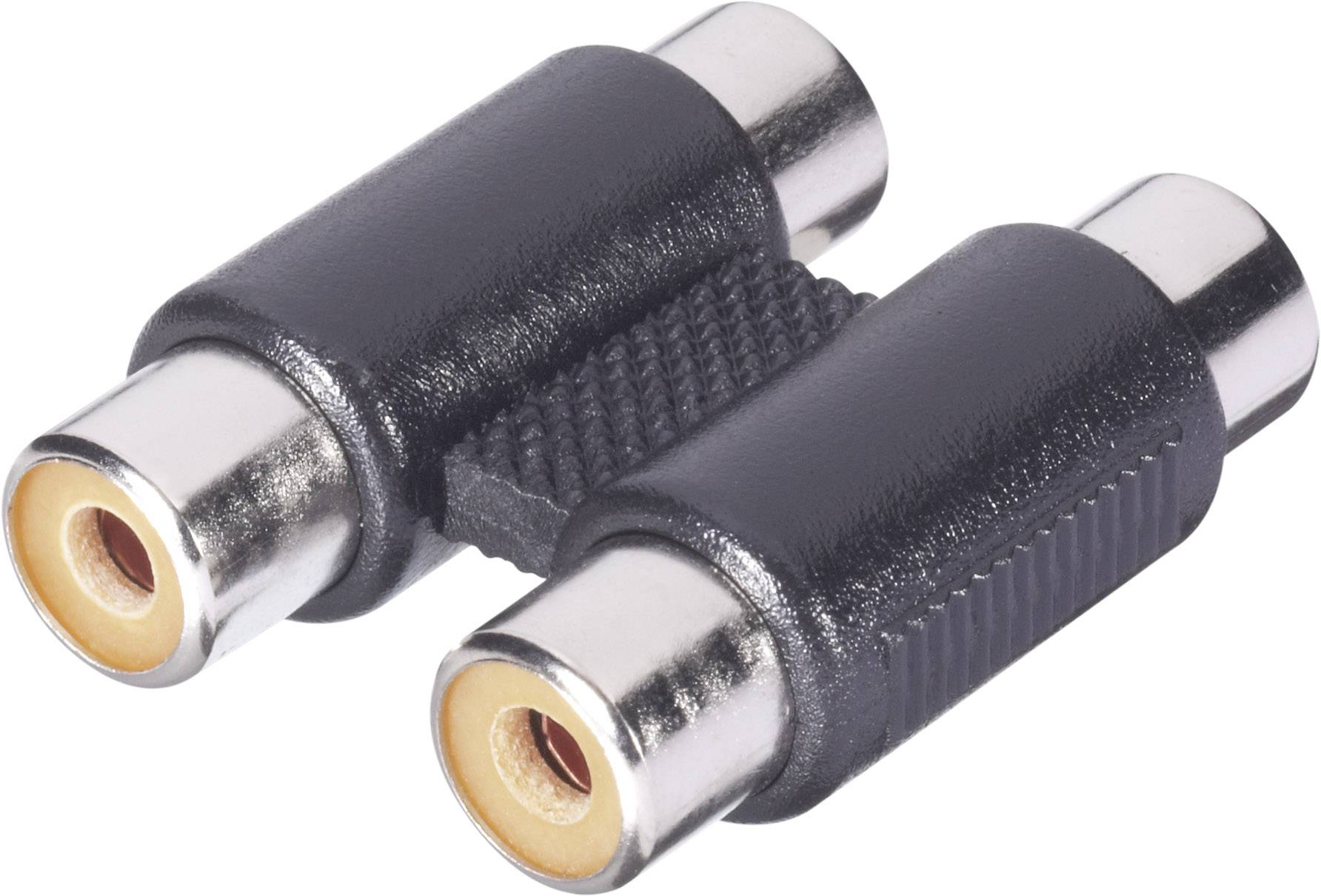

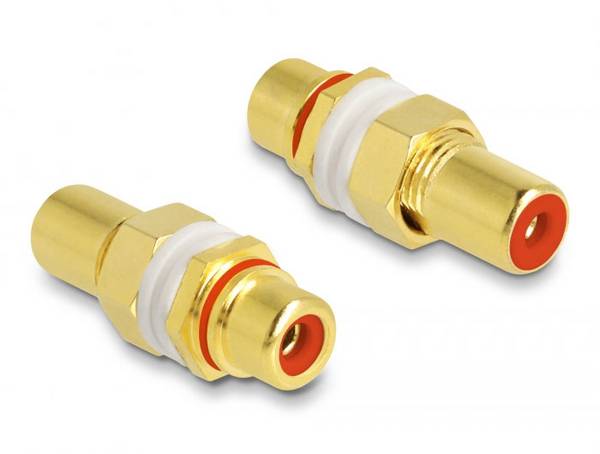

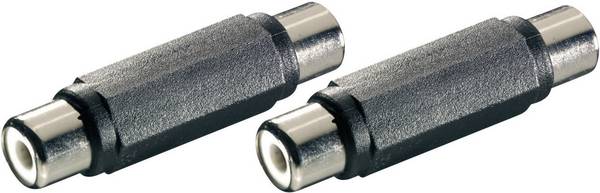

Wtyk chinch

Są one uznawane za standard dla gospodarstw domowych oraz małych i średnich przedsiębiorstw. Dzięki strukturze koncentrycznej możliwe jest przenoszenie niskich i wysokich częstotliwości. Zazwyczaj adaptery cinch są używane do korzystania z wtyku jack 3,5 mm. Adapter T nadaje się do rozszerzenia gniazd na dwa złącza.

Złącze DIN

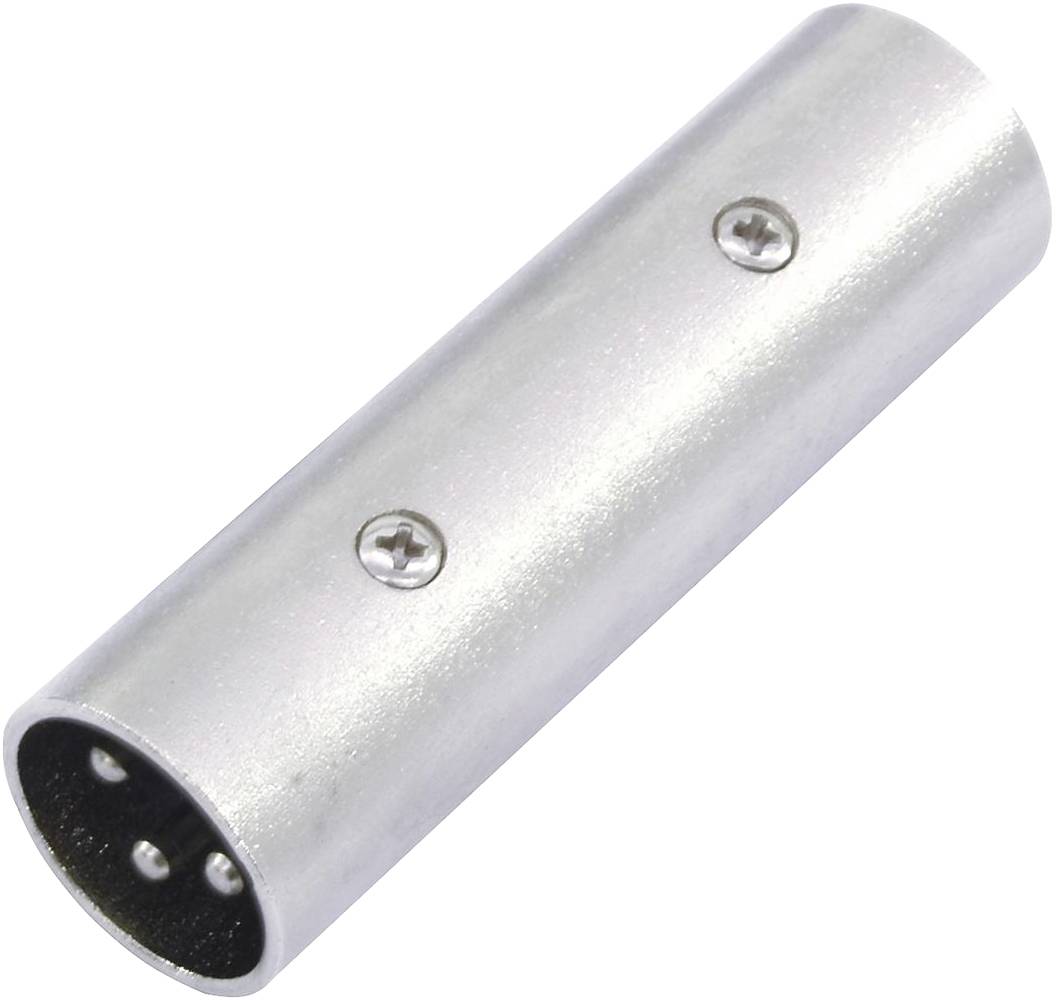

Złącza DIN są przestarzałe i nadal są używane w MIDI w gospodarstwach domowych. W przemyśle wtyczki DIN są używane do mikrofonów. Na miejsce złącze XLR zastępuje wtyczkę.

Wtyk jack

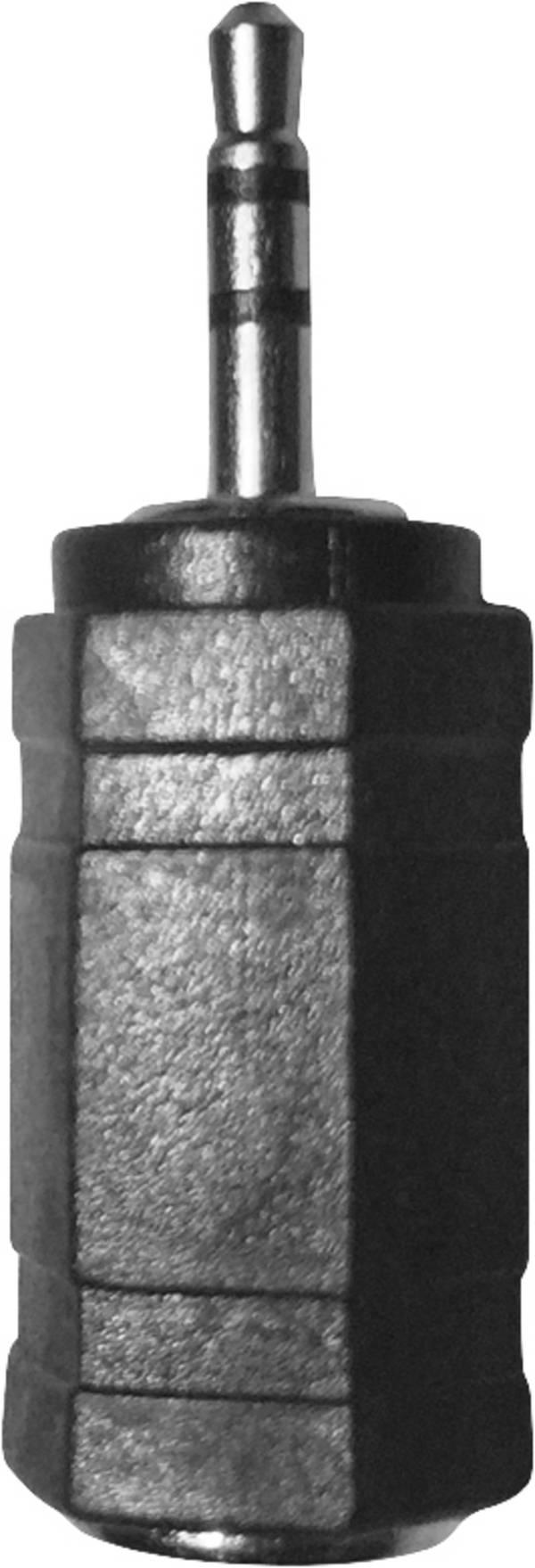

Zadaniem adaptera jack jest połączenie ze sobą wszystkich złączy jack poprzez zwiększenie lub zmniejszenie średnicy.

  • Wtyczki 2,5 mm można znaleźć w małych urządzeniach, takich jak słuchawki i telefony komórkowe, ale nie należą już do standardowego zestawu. W przypadku niektórych kalkulatorów kieszonkowych i aparatów do usuwania kabli do aparatów fotograficznych stosowane są „micro-jack”. W studiach nagraniowych są one używane do zsynchronizowania urządzeń stereo z magnetofon kasetowy i odtwarzaczem CD.
  • Złącza jack 3,5 mm należą do standardowych urządzeń dostępnych na rynku, takich jak smartfony, karty dźwiękowe i słuchawki.
  • Warianty 6,35 mm to duży kaliber i są stosowane do wszystkich urządzeń w produkcji muzyki. Miksery, efekty, syntezatory, instrumenty klawiszowe i inne urządzenia są wyposażone w to złącze. Ta wersja jest wytrzymała mechanicznie i ma dużą powierzchnię styku.

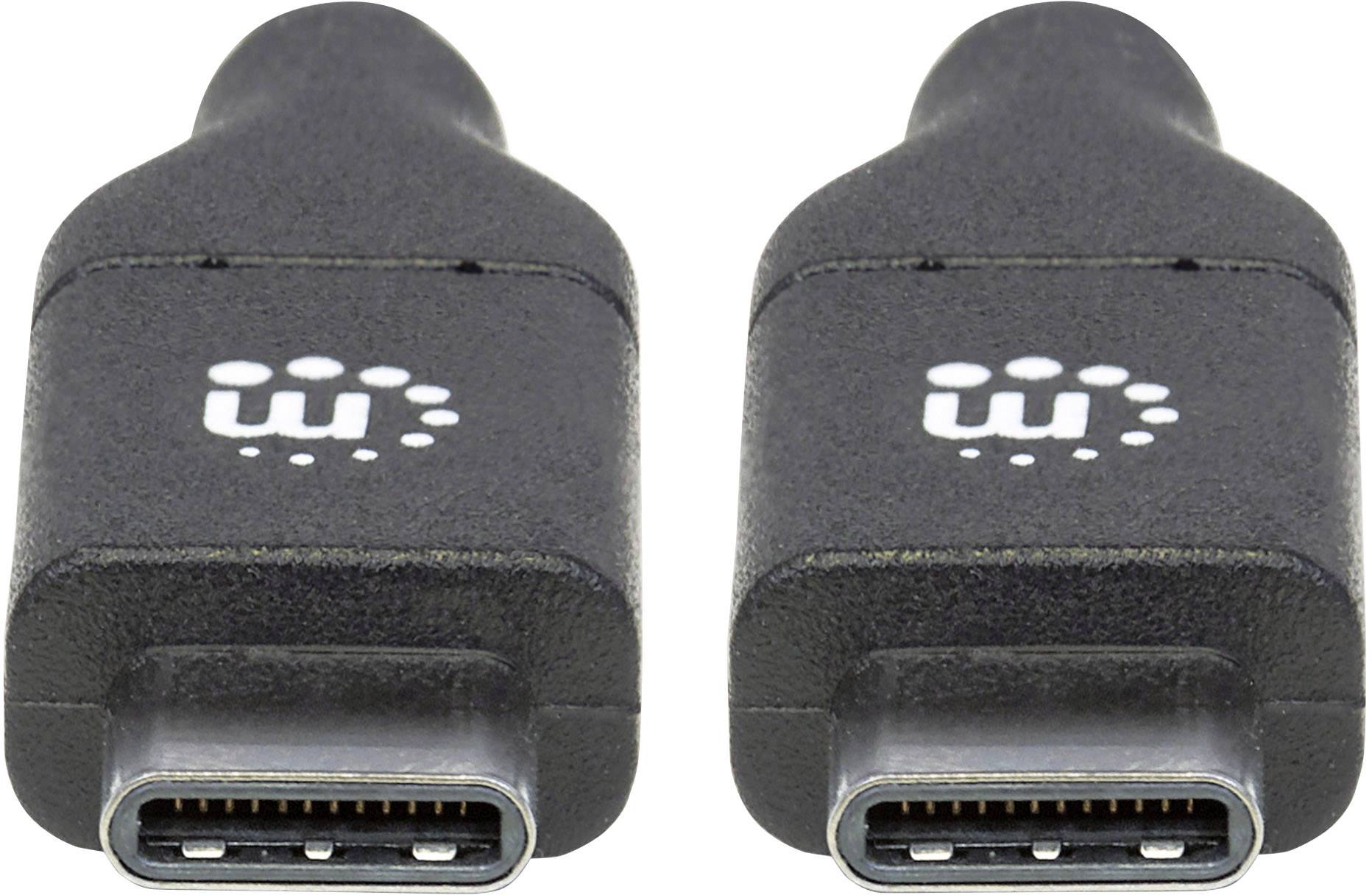

Złącze USB

Słuchawki, słuchawki, mikrofony i inne urządzenia odtwarzające mogą być obsługiwane przez port USB, jeśli są podłączone. Wtyki typu jack są mniej zasilane niż huby USB. Wysokiej jakości słuchawki studyjne, o wysokich wartościach oporu, są tłumione podczas normalnego użytkowania i nie są w pełni obciążone. Dlatego potrzebny jest wzmacniacz. W porównaniu z wtykiem jack, hub USB przesyła większe napięcie i zapewnia większą moc słuchawce.

Cechy szczególne adapterów audio

Ekranowanie:

Wszystkie kable i przewody mają ekranowanie dla sygnałów zakłócających. W razie potrzeby adapter audio również posiada wbudowany mechanizm zabezpieczający przed zakłóceniami. Należy odróżnić ekrany foliowe, ekrany z oplotu i kombinację obu tych elementów.

Przy wysokich częstotliwościach osłona foliowana jest bardziej wydajna niż oplot. W przypadku niskich częstotliwości jest odwrotnie. Ekranowanie ma sens w przypadku wiązki kabli i towarzyszących im sygnałów zakłócających. Wysokiej jakości aplikacje audio i studyjne bezwzględnie wymagają ochrony przed sygnałami zakłócającymi.

Styki męskie i oplot SuperSoft:

Oplot SuperSoft zapewnia większą elastyczność. Ze względu na tę zdolność adaptery z tym typem powlekania są dłuższe niż adaptery bezprzewodowe. Dodatni jest fakt, że płaszcz zapobiega niepożądanemu skręcaniu się kabla.

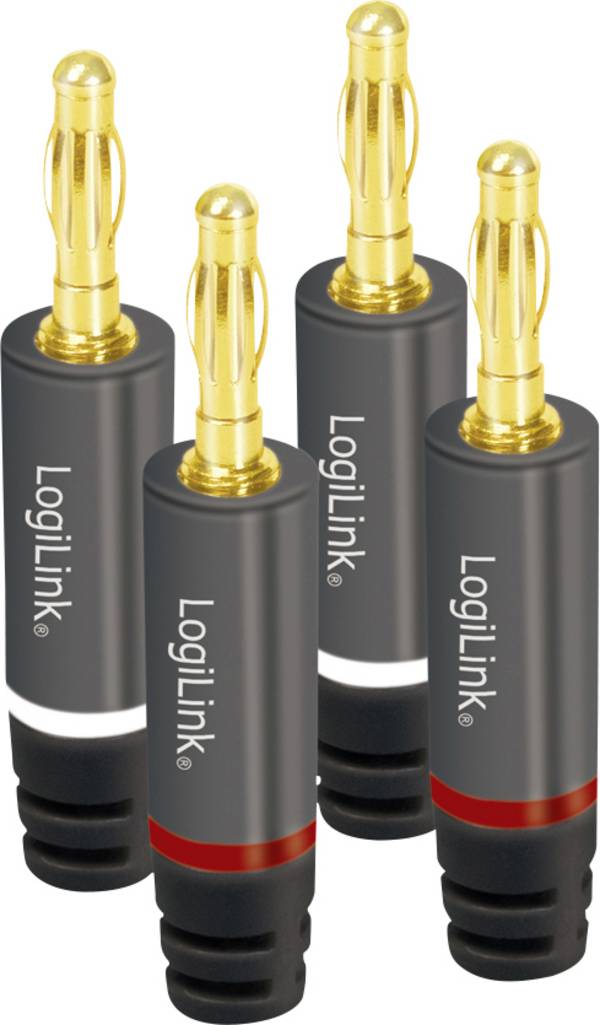

Pozłacane styki zwiększają przewodność i nadają adapterowi wysokiej jakości wygląd.

Wnioski

Adapter audio może zwielokrotnić analogowe źródła sygnału bez utraty jakości. Dzięki przejściówkom Y możliwe jest połączenie ze sobą urządzeń, które są obsługiwane za pomocą dwóch interfejsów. Tym większe sygnały zakłócające wokół adaptera, tym lepsza powinna być osłona. Aby zapewnić optymalną izolację, należy uwzględnić wysyłane częstotliwości.
