Adaptery audio łączą urządzenia audio, które w rzeczywistości nie są kompatybilne ze względu na różne interfejsy. Dlatego też oferują możliwość podłączenia nowoczesnych komponentów do starszej technologii audio. W naszym przewodniku dowiesz się, jakie są rodzaje adapterów audio i na co zwrócić uwagę przy ich zakupie.
Adaptery audio służą do podłączania urządzeń audio, których złącza nie pasują do siebie.
Może to mieć miejsce na przykład w przypadku konieczności połączenia starszych i nowoczesnych technologii audio, które nie mają wspólnych interfejsów.
Adaptery są łącznikiem między niekompatybilnymi komponentami i umożliwiają połączenie starego z nowym.
Mogą być również używane w formie złączek lub rozdzielaczy do celów rozbudowy, jeśli wymagane połączenia są dostępne, ale zajęte.
Do przesyłania sygnałów audio używane są kable z różnymi typami złączy. Poniżej znajduje się przegląd najpopularniejszych obecnie dostępnych złączy audio:
Jack
Gniazdo jack jest najczęściej używanym złączem w technologii audio. Przesyła analogowe sygnały mono lub stereo i jest często wykorzystywany do podłączania słuchawek, mikrofonów, głośników, systemów stereo lub komputerów. Chociaż gniazdo jack jest coraz częściej zastępowane przez złącze USB (typu C) w notebookach, tabletach i smartfonach, nadal jest bardzo popularne w sektorze audio.

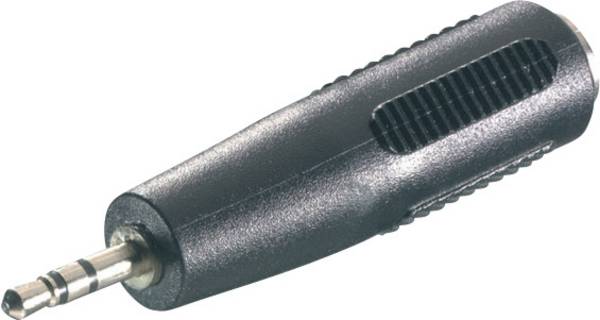

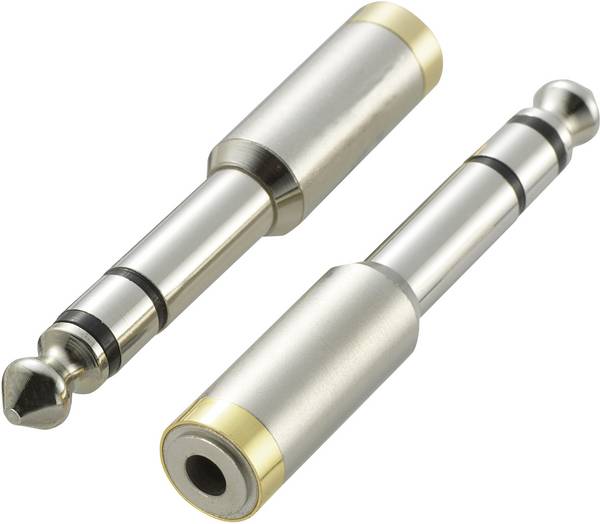

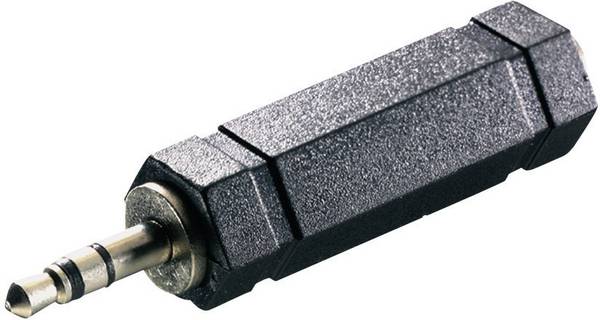

Wynika to częściowo z ich oszczędzającej miejsce konstrukcji. Wtyczki i gniazda jack są dostępne w trzech popularnych rozmiarach. „Duży jack” odnosi się do wtyczek lub gniazd jack o średnicy 6,35 mm. „Mały jack” ma średnicę 3,5 mm i można go znaleźć w wielu urządzeniach elektroniki użytkowej. Jest on używany na przykład do podłączania odtwarzaczy MP3 lub kart dźwiękowych. „Mikro jack” ma średnicę 2,5 mm i jest zarezerwowany dla szczególnie małych urządzeń, takich jak zestawy słuchawkowe.
Cinch
Kable audio z wtykami Cinch używane są również bardzo często w sektorze audio i służą np. do podłączania odtwarzaczy CD i wzmacniaczy.
Kable z wtykami RCA przesyłają analogowe sygnały audio i są zwykle łączone w pary.
Oznacza to, że sygnał jest przesyłany za pomocą dwóch kabli lub dwóch połączeń wtykowych kabla Y cinch. Wtyczka RCA dla prawego kanału audio jest zawsze czerwona, a wtyczka RCA dla lewego kanału audio jest biała lub czarna.
Gniazda cinch dla lewego i prawego kanału mają takie same oznaczenia kolorystyczne.
XLR
Złącza XLR (XLR = External Live Return) znajdują się prawie wyłącznie w profesjonalnej technologii audio i są częścią mikrofonów studyjnych i konsol mikserskich.
To największe ze wszystkich klasycznych złączy audio, które również przesyłają sygnały analogowe - zwykle za pośrednictwem 3-pinowego złącza wtykowego.
Dużą zaletą XLR w porównaniu do RCA jest mniejsza podatność na zakłócenia, nawet w przypadku długich przewodów.
Kable XLR mają wtyczkę i złącze, co ułatwia ich przedłużanie.
USB:
USB jest obecnie standardowym interfejsem do transmisji danych.
Sygnały audio mogą być również przesyłane przez USB, ale tylko w formie cyfrowej.
Cyfrowe sygnały audio są znacznie mniej wrażliwe na zakłócenia niż analogowe i obecnie zapewniają równie dobrą jakość dźwięku.
HDMI:
HDMI (High Definition Multimedia Interface) to interfejs audio/wideo służący do przesyłania sygnałów cyfrowych.
Dzięki temu, że dane obrazu i dźwięku są przesyłane jednocześnie bez utraty kompresji lub jakości, technologia HDMI bardzo dobrze nadaje się do wymagających zastosowań, takich jak kina domowe.
Interfejsy audio są nieustannie rozwijane. Choć zwykle idzie to w parze z lepszą jakością dźwięku i szybszą transmisją danych, powoduje to również problemy - mianowicie, gdy starsze i nowsze urządzenia nie mogą być ze sobą połączone z powodu różnych wersji interfejsu lub złączy. Rozwiązaniem w takich przypadkach są adaptery audio. Oferowane są one przede wszystkim dla typów połączeń, które przesyłają sygnały analogowe. Wiąże się to z faktem, że analogowe sygnały audio mogą być powielane i przesyłane bez utraty siły i jakości sygnału.

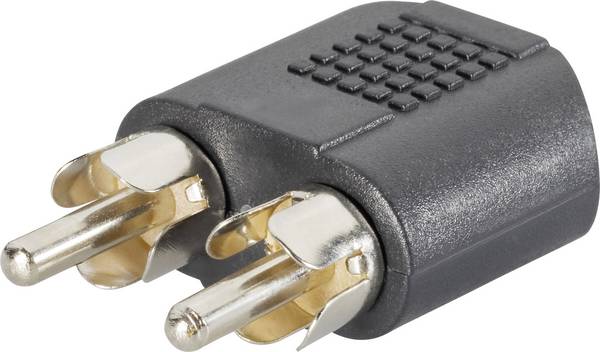

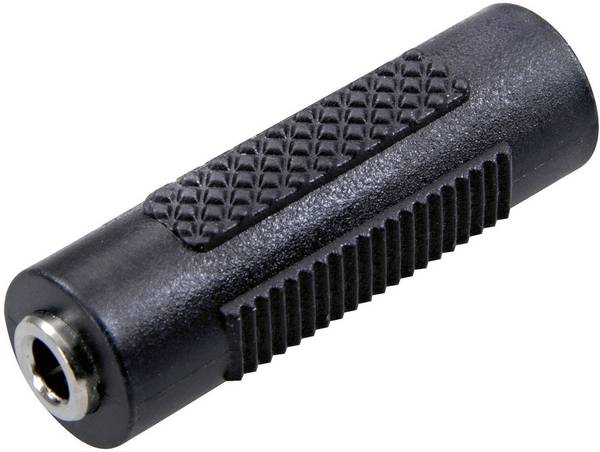

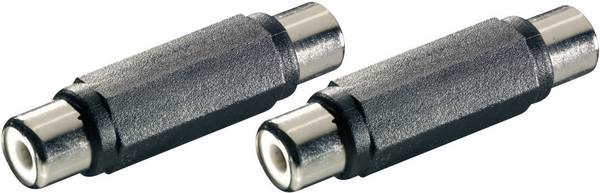

Wybór adapterów audio jest duży, dzięki czemu można znaleźć odpowiednie rozwiązanie dla niemal każdego zastosowania. Przejściówki stereo cinch na jack 3,5 mm umożliwiają na przykład podłączenie notebooków lub smartfonów ze złączem cinch do wzmacniaczy lub amplitunerów A/V z gniazdem jack. Dostępne są również przejściówki audio z mono cinch na stereo cinch. Można ich używać na przykład do podłączania subwooferów i wzmacniaczy. Dostępne są również adaptery dla wtyku cinch do wtyku cinch (= złącze cinch), wtyku cinch do gniazda cinch lub gniazda cinch do wtyku cinch. Równocześnie oferowane są odpowiedniki dla złączy jack.
Niezwykle praktyczne są podwójne lub wielokrotne adaptery działające jako rozgałęźniki audio.

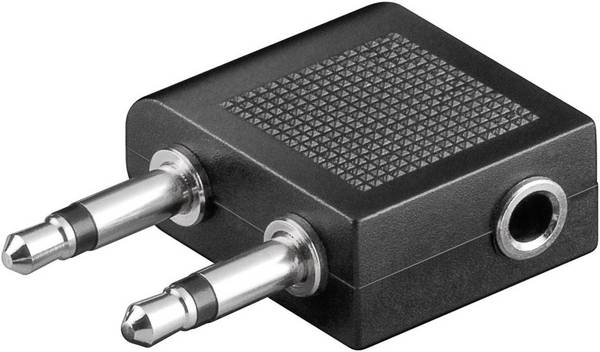

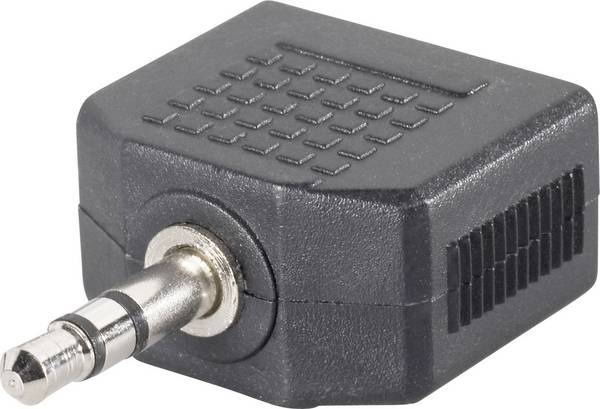

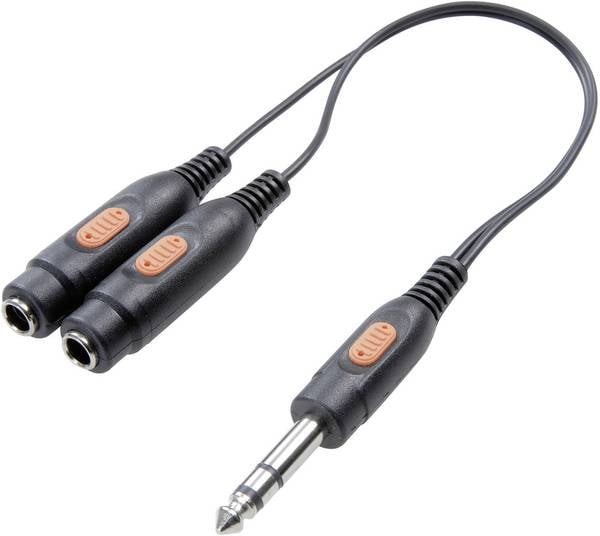

Wersje z wtyczką jack po jednej stronie i dwoma gniazdami jack po drugiej umożliwiają na przykład podłączenie dwóch par słuchawek do jednego źródła dźwięku (smartfon, odtwarzacz MP3). Adaptery tego typu są również znane jako adaptery audio Y lub w skrócie adaptery Y ze względu na ich kształt. Przewodowe warianty nazywane są kablami Y.
Szczególną formą są adaptery audio Bluetooth. Z ich pomocą można doposażyć źródła dźwięku lub urządzenia, które nie obsługują technologii Bluetooth.
Możliwe jest na przykład bezprzewodowe podłączenie starszego systemu stereo lub hi-fi do jednej lub kilku słuchawek, zestawów słuchawkowych lub głośników obsługujących technologię Bluetooth.
Adaptery działają albo jako nadajniki, które emitują sygnały Bluetooth, albo jako odbiorniki, które je analizują.

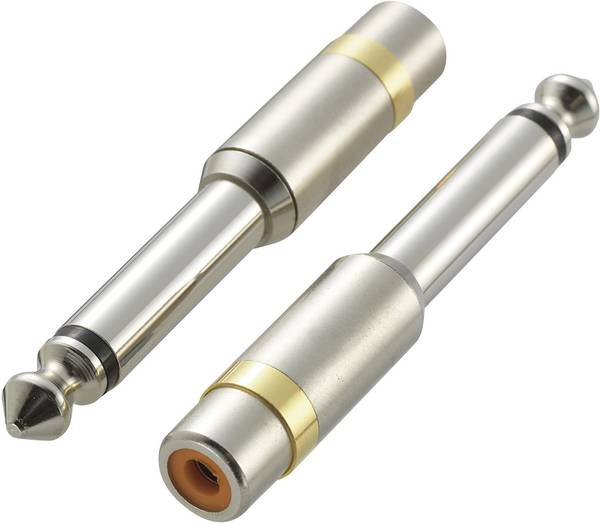

Przy zakupie adapterów audio ważne jest, aby upewnić się, że połączenia są prawidłowe i wybrać wersję odpowiednią do zamierzonego zastosowania. Na przykład adapter audio Y jest właściwym wyborem, jeśli potrzebujesz rozdzielacza i chcesz podłączyć dwa urządzenia do jednego źródła dźwięku. Natomiast adapter z gniazdem jack i wtykami RCA jest właściwym wyborem do podłączenia odtwarzacza MP3 lub smartfona z gniazdem jack do systemu stereo lub hi-fi ze złączami RCA. To, czy połączenia adaptera powinny być zawsze realizowane jako gniazdo, czy jako wtyczka, zależy od wejść lub wyjść komponentów, między którymi ma być wykonane.
Istotnym kryterium wyboru może być również specyficzna konstrukcja wtyczki. W większości adapterów wtyczki są ustawione prosto, ale mogą być również obracane lub ustawione pod kątem. Są dobrym wyborem, gdy przestrzeń jest ograniczona, na przykład gdy gniazda w bezpośrednim sąsiedztwie są zajęte. W przypadku adapterów audio, które są realizowane jako kable z wtyczkami lub gniazdami, należy również wziąć pod uwagę długość kabla.
Nasza praktyczna wskazówka: zwróć uwagę na ekranowanien
Adaptery audio są dostępne z różnymi rodzajami ekranowania. Chroni ono przed zakłóceniami częstotliwości i może przyczynić się do poprawy jakości dźwięku i transmisji sygnału. Dobre ekranowanie może być korzystne zwłaszcza w przypadku analogowych sygnałów audio, które są bardziej podatne na zakłócenia niż sygnały cyfrowe. Adaptery są dostępne z ekranem foliowym chroniącym przed sygnałami zakłócającymi o wysokiej częstotliwości, z ekranem plecionym chroniącym przed sygnałami zakłócającymi o niskiej częstotliwości lub z osłoną łączoną. Adaptery z połączonym ekranowaniem nadają się do wymagających zastosowań, na przykład w studiach nagraniowych.
Chciałbym podłączyć pamięć USB do portu AUX radia samochodowego Jakiego rodzaju adaptera potrzebuję?
Połączenia AUX mogą być realizowane jako gniazda cinch lub jack. W pierwszym przypadku potrzebny będzie adapter z wtyczkami cinch po jednej stronie i gniazdem USB po drugiej stronie. W przypadku gniazda jack wymagany jest adapter z gniazdem jack 3,5 mm i gniazdem USB.
Mój smartfon ma złącze USB, a moje słuchawki mają wtyczkę jack. Czy są do tego odpowiednie adaptery?
Tak, adaptery USB na jack są do tego idealne. Umożliwiają one podłączenie słuchawek z wtyczką jack do smartfona z gniazdem USB. Ponieważ większość nowoczesnych smartfonów ma obecnie prawie wyłącznie gniazda USB typu C, takie adaptery odgrywają coraz ważniejszą rolę. Przy okazji: Apple oferuje adaptery z wtyczką jack 3,5 mm do własnego złącza Lightning. Można ich używać do podłączania słuchawek z gniazdem jack do urządzeń ze złączem Lightning (iPhone, iPad, iPod).
