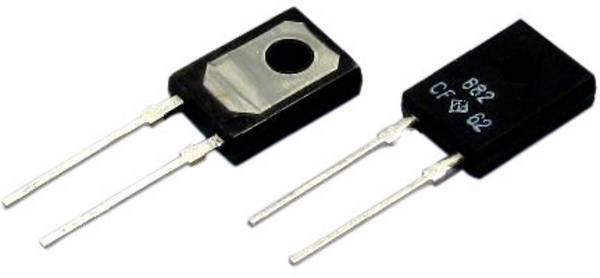

Rezystory Mocy

Rezystory mocy typu wirewound składają się z metalowego drutu nawiniętego wokół stałej formy. Rdzeń ten jest często wykonany z ceramiki, włókna szklanego lub tworzywa sztucznego. Na końcu uzwojenia przymocowane są metalowe nakładki z przewodami łączącymi. Produkt końcowy jest często powlekany nieprzewodzącą farbą lub emalią w celu ochrony przed wpływami środowiska.

Rezystory drutowe mogą być zaprojektowane tak, aby wytrzymać wysokie temperatury, czasami nawet do 450 stopni Celsjusza. Budowane z zachowaniem ścisłych zasad tolerancji dzięki zastosowanemu materiałowi, jakim jest stop niklu i chromu o nazwie nichrom.

Różnorodne rodzaje uzwojeń stosowane są w technologii rezystorów. Wśród nich wyróżnia się uzwojenie spiralne, krawędziowe i bifilarne. Najczęściej używane jest uzwojenie spiralne, które charakteryzuje się tym, że drut owijany jest w formie spirali. Ta specyfika konstrukcji nadaje rezystorowi pewną indukcyjność. Aby zminimalizować ryzyko zakłóceń z innymi urządzeniami i unikać generowania niechcianych pól magnetycznych, stosuje się także rezystory z uzwojeniem bifilarnym. Jest to metoda, gdzie drut nawijany jest w sposób przeciwbieżny. Z kolei rezystory z uzwojeniem krawędziowym, zazwyczaj bezrdzeniowe i chłodzone powietrzem, oferują lepszą zdolność do rozpraszania mocy w porównaniu do wersji spiralnej

Rezystory siatkowe to duże matryce metalowych pasków połączonych między dwiema elektrodami. Rezystancja niektórych z nich wynosi mniej niż 0,04 oma, ale są one w stanie wytrzymać prądy o natężeniu ponad 500 amperów.
