Rezystory Smd
272 Wyniki wyszukiwaniaSzczegóły | Cena | Dostępność | Rezystancja | Typ rezystora | Zawartość | Certyfikaty | Opakowanie | Tolerancja (+/-) | Obciążenie elektryczne | |
|---|---|---|---|---|---|---|---|---|---|---|
 Zdjęcie poglądowe brutto 2 Opakowań w magazynie Dostawa w czw. 24.09 | 820 kΩ | 0805 | 5000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.125 W | |||
 Zdjęcie poglądowe -25% 36,69 zł 27,59 zł brutto 2 Opakowań w magazynie Dostawa w czw. 24.09 | 22 Ω | 0805 | 5000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.125 W | |||
 Zdjęcie poglądowe brutto 1 Opakowania w magazynie Dostawa w czw. 24.09 | 12 Ω | 0805 | 5000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.125 W | |||
 Zdjęcie poglądowe brutto 1 Opakowania w magazynie Dostawa w czw. 24.09 | 2.2 kΩ | 0603 | 5000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.1 W | |||
 Zdjęcie poglądowe -29% 21,99 zł 15,69 zł brutto 2 Opakowań w magazynie Dostawa w czw. 24.09 | 390 kΩ | 0603 | 5000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.1 W | |||
 Zdjęcie poglądowe 21,99 zł brutto 2 Opakowań w magazynie Dostawa w czw. 24.09 | 47 kΩ | 0603 | 5000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.1 W | |||
 Zdjęcie poglądowe -29% 21,99 zł 15,69 zł brutto 2 Opakowań w magazynie Dostawa w czw. 24.09 | 180 kΩ | 0603 | 5000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.1 W | |||
 Zdjęcie poglądowe -29% 21,99 zł 15,69 zł brutto 2 Opakowań w magazynie Dostawa w czw. 24.09 | 120 kΩ | 0603 | 5000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.1 W | |||
 Zdjęcie poglądowe 21,99 zł brutto 2 Opakowań w magazynie Dostawa w czw. 24.09 | 22 Ω | 0603 | 5000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.1 W | |||
 Zdjęcie poglądowe brutto 2 Opakowań w magazynie Dostawa w czw. 24.09 | 180 kΩ | 0402 | 10000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.0625 W | |||
 Zdjęcie poglądowe brutto 2 Opakowań w magazynie Dostawa w czw. 24.09 | 82 kΩ | 0402 | 10000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.0625 W | |||
 Zdjęcie poglądowe brutto 2 Opakowań w magazynie Dostawa w czw. 24.09 | 39 kΩ | 0402 | 10000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.0625 W | |||
 Zdjęcie poglądowe 27,49 zł brutto 1 Opakowania w magazynie Dostawa w czw. 24.09 | 15 kΩ | 0402 | 10000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.0625 W | |||
 Zdjęcie poglądowe 27,49 zł brutto 1 Opakowania w magazynie Dostawa w czw. 24.09 | 1 MΩ | 0402 | 10000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.0625 W | |||
 Zdjęcie poglądowe brutto 2 Opakowań w magazynie Dostawa w czw. 24.09 | 470 kΩ | 0402 | 10000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.0625 W | |||
 Zdjęcie poglądowe brutto 1 Opakowania w magazynie Dostawa w czw. 24.09 | 270 kΩ | 0402 | 10000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.0625 W | |||
 Zdjęcie poglądowe brutto 2 Opakowań w magazynie Dostawa w czw. 24.09 | 10 kΩ | 0805 | 5000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.125 W | |||
 Zdjęcie poglądowe brutto 1 Opakowania w magazynie Dostawa w czw. 24.09 | 8.2 kΩ | 0805 | 5000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.125 W | |||
 Zdjęcie poglądowe -25% 36,69 zł 27,59 zł brutto 2 Opakowań w magazynie Dostawa w czw. 24.09 | 3.9 kΩ | 0805 | 5000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.125 W | |||
 Zdjęcie poglądowe -25% 36,69 zł 27,59 zł brutto 2 Opakowań w magazynie Dostawa w czw. 24.09 | 820 Ω | 0805 | 5000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.125 W | |||
 Zdjęcie poglądowe 27,49 zł brutto 1 Opakowania w magazynie Dostawa w czw. 24.09 | 1.5 kΩ | 0402 | 10000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.0625 W | |||
 Zdjęcie poglądowe brutto 2 Opakowań w magazynie Dostawa w czw. 24.09 | 1.2 kΩ | 0402 | 10000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.0625 W | |||
 Zdjęcie poglądowe 27,49 zł brutto 1 Opakowania w magazynie Dostawa w czw. 24.09 | 6.8 kΩ | 0402 | 10000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.0625 W | |||
 Zdjęcie poglądowe brutto 2 Opakowań w magazynie Dostawa w czw. 24.09 | 1.8 kΩ | 0402 | 10000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.0625 W | |||
 Zdjęcie poglądowe brutto 2 Opakowań w magazynie Dostawa w czw. 24.09 | 220 Ω | 0402 | 10000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.0625 W | |||
 Zdjęcie poglądowe brutto 1 Opakowania w magazynie Dostawa w czw. 24.09 | 390 Ω | 0402 | 10000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.0625 W | |||
 Zdjęcie poglądowe brutto 2 Opakowań w magazynie Dostawa w czw. 24.09 | 390 Ω | 0805 | 5000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.125 W | |||
 Zdjęcie poglądowe -25% 36,69 zł 27,59 zł brutto 4 Opakowań w magazynie Dostawa w czw. 24.09 | 220 Ω | 0805 | 5000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.125 W | |||
 Zdjęcie poglądowe brutto 1 Opakowania w magazynie Dostawa w czw. 24.09 | 120 Ω | 0805 | 5000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.125 W | |||
 Zdjęcie poglądowe brutto 2 Opakowań w magazynie Dostawa w czw. 24.09 | 390 kΩ | 0805 | 5000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.125 W | |||
 Zdjęcie poglądowe brutto 2 Opakowań w magazynie Dostawa w czw. 24.09 | 330 kΩ | 0805 | 5000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.125 W | |||
 Zdjęcie poglądowe brutto 1 Opakowania w magazynie Dostawa w czw. 24.09 | 5.6 kΩ | 0603 | 5000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.1 W | |||
 Zdjęcie poglądowe 19,69 zł brutto 1 Opakowania w magazynie Dostawa w czw. 24.09 | 27 kΩ | 0603 | 5000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.1 W | |||
 Zdjęcie poglądowe brutto 2 Opakowań w magazynie Dostawa w czw. 24.09 | 39 Ω | 1206 | 5000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.25 W | |||
 Zdjęcie poglądowe brutto 1 Opakowania w magazynie Dostawa w czw. 24.09 | 47 Ω | 1206 | 5000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.25 W | |||
 Zdjęcie poglądowe brutto 2 Opakowań w magazynie Dostawa w czw. 24.09 | 15 Ω | 1206 | 5000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.25 W | |||
 Zdjęcie poglądowe brutto 1 Opakowania w magazynie Dostawa w czw. 24.09 | 680 Ω | 1206 | 5000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.25 W | |||
 Zdjęcie poglądowe brutto 2 Opakowań w magazynie Dostawa w czw. 24.09 | 18 kΩ | 1206 | 5000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.25 W | |||
 Zdjęcie poglądowe brutto 2 Opakowań w magazynie Dostawa w czw. 24.09 | 2.2 kΩ | 1206 | 5000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.25 W | |||
 Zdjęcie poglądowe brutto 2 Opakowań w magazynie Dostawa w czw. 24.09 | 1.8 kΩ | 1206 | 5000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.25 W | |||
 Zdjęcie poglądowe brutto 2 Opakowań w magazynie Dostawa w czw. 24.09 | 2.7 kΩ | 1206 | 5000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.25 W | |||
 Zdjęcie poglądowe -38% 64,49 zł 40,09 zł brutto 2 Opakowań w magazynie Dostawa w czw. 24.09 | 680 kΩ | 1206 | 5000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.25 W | |||
 Zdjęcie poglądowe brutto 2 Opakowań w magazynie Dostawa w czw. 24.09 | 180 kΩ | 1206 | 5000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.25 W | |||
 Zdjęcie poglądowe -38% 64,49 zł 40,09 zł brutto 2 Opakowań w magazynie Dostawa w czw. 24.09 | 100 kΩ | 1206 | 5000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.25 W | |||
 Zdjęcie poglądowe brutto 2 Opakowań w magazynie Dostawa w czw. 24.09 | 68 kΩ | 1206 | 5000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.25 W | |||
 Zdjęcie poglądowe brutto Dostawa w śr. 30.09 Min: 15000Wielokrotności: 15000 | 18 Ω | 0201 | 1 szt. | RoHS | taśma na małej rolce | 1 % | 0.05 W | |||
 Zdjęcie poglądowe brutto Dostawa w śr. 30.09 Min: 15000Wielokrotności: 15000 | 26.7 Ω | 0201 | 1 szt. | RoHS | taśma na małej rolce | 1 % | 0.05 W | |||
 Zdjęcie poglądowe brutto Dostawa w śr. 30.09 Min: 15000Wielokrotności: 15000 | 19.6 Ω | 0201 | 1 szt. | RoHS | taśma na małej rolce | 1 % | 0.05 W | |||
 Zdjęcie poglądowe brutto Dostawa w śr. 30.09 Min: 15000Wielokrotności: 15000 | 43 Ω | 0201 | 1 szt. | RoHS | taśma na małej rolce | 1 % | 0.05 W | |||
 Zdjęcie poglądowe brutto Dostawa w śr. 30.09 Min: 15000Wielokrotności: 15000 | 13 Ω | 0201 | 1 szt. | RoHS | taśma na małej rolce | 5 % | 0.05 W | |||
 Zdjęcie poglądowe brutto Dostawa w śr. 30.09 Min: 15000Wielokrotności: 15000 | 16.2 Ω | 0201 | 1 szt. | RoHS | taśma na małej rolce | 1 % | 0.05 W | |||
 Zdjęcie poglądowe brutto Dostawa w śr. 30.09 Min: 15000Wielokrotności: 15000 | 15 Ω | 0201 | 1 szt. | RoHS | taśma na małej rolce | 5 % | 0.05 W | |||
 Zdjęcie poglądowe brutto Dostawa w śr. 30.09 Min: 15000Wielokrotności: 15000 | 15 Ω | 0201 | 1 szt. | RoHS | taśma na małej rolce | 1 % | 0.05 W | |||
 Zdjęcie poglądowe brutto Dostawa w śr. 30.09 Min: 15000Wielokrotności: 15000 | 24 Ω | 0201 | 1 szt. | RoHS | taśma na małej rolce | 1 % | 0.05 W | |||
 Zdjęcie poglądowe brutto Dostawa w śr. 30.09 Min: 15000Wielokrotności: 15000 | 17.8 Ω | 0201 | 1 szt. | RoHS | taśma na małej rolce | 1 % | 0.05 W | |||
 Zdjęcie poglądowe brutto Dostawa w śr. 30.09 Min: 15000Wielokrotności: 15000 | 38.3 Ω | 0201 | 1 szt. | RoHS | taśma na małej rolce | 1 % | 0.05 W | |||
 Zdjęcie poglądowe brutto Dostawa w śr. 30.09 Min: 15000Wielokrotności: 15000 | 36 Ω | 0201 | 1 szt. | RoHS | taśma na małej rolce | 1 % | 0.05 W | |||
 Zdjęcie poglądowe brutto Dostawa w śr. 30.09 Min: 15000Wielokrotności: 15000 | 22.1 Ω | 0201 | 1 szt. | RoHS | taśma na małej rolce | 1 % | 0.05 W | |||
 Zdjęcie poglądowe brutto Dostawa w śr. 30.09 Min: 15000Wielokrotności: 15000 | 24 Ω | 0201 | 1 szt. | RoHS | taśma na małej rolce | 5 % | 0.05 W | |||
 Zdjęcie poglądowe brutto Dostawa w śr. 30.09 Min: 15000Wielokrotności: 15000 | 36 Ω | 0201 | 1 szt. | RoHS | taśma na małej rolce | 5 % | 0.05 W | |||
 Zdjęcie poglądowe brutto Dostawa w śr. 30.09 Min: 15000Wielokrotności: 15000 | 30 Ω | 0201 | 1 szt. | RoHS | taśma na małej rolce | 5 % | 0.05 W | |||
 Zdjęcie poglądowe brutto Dostawa w śr. 30.09 Min: 15000Wielokrotności: 15000 | 35.7 Ω | 0201 | 1 szt. | RoHS | taśma na małej rolce | 1 % | 0.05 W | |||
 Zdjęcie poglądowe brutto Dostawa w śr. 30.09 Min: 15000Wielokrotności: 15000 | 22.6 Ω | 0201 | 1 szt. | RoHS | taśma na małej rolce | 1 % | 0.05 W | |||
 Zdjęcie poglądowe brutto Dostawa w śr. 30.09 Min: 15000Wielokrotności: 15000 | 28.7 Ω | 0201 | 1 szt. | RoHS | taśma na małej rolce | 1 % | 0.05 W | |||
 Zdjęcie poglądowe brutto Dostawa w śr. 30.09 Min: 15000Wielokrotności: 15000 | 12 Ω | 0201 | 1 szt. | RoHS | taśma na małej rolce | 1 % | 0.05 W | |||

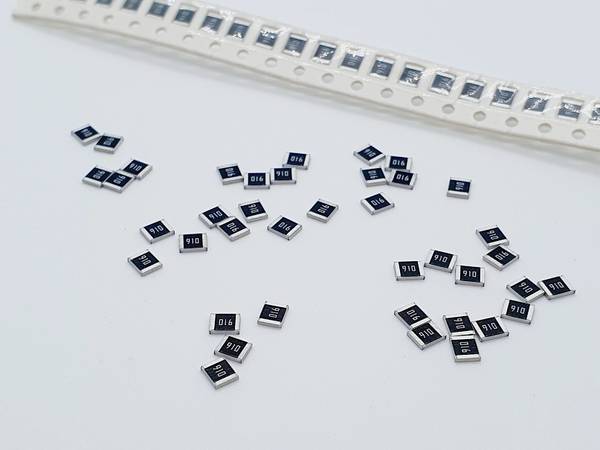

 Zdjęcie poglądowe brutto Dostawa w śr. 30.09 Min: 15000Wielokrotności: 15000 | 24.9 Ω | 0201 | 1 szt. | RoHS | taśma na małej rolce | 1 % | 0.05 W | |||
 Zdjęcie poglądowe brutto Dostawa w śr. 30.09 Min: 15000Wielokrotności: 15000 | 12.4 Ω | 0201 | 1 szt. | RoHS | taśma na małej rolce | 1 % | 0.05 W | |||
 Zdjęcie poglądowe brutto Dostawa w śr. 30.09 Min: 15000Wielokrotności: 15000 | 37.4 Ω | 0201 | 1 szt. | RoHS | taśma na małej rolce | 1 % | 0.05 W | |||
 Zdjęcie poglądowe brutto Dostawa w śr. 30.09 Min: 15000Wielokrotności: 15000 | 44.2 Ω | 0201 | 1 szt. | RoHS | taśma na małej rolce | 1 % | 0.05 W | |||
 Zdjęcie poglądowe brutto Dostawa w śr. 30.09 Min: 15000Wielokrotności: 15000 | 39 Ω | 0201 | 1 szt. | RoHS | taśma na małej rolce | 5 % | 0.05 W | |||
 Zdjęcie poglądowe brutto Dostawa w śr. 30.09 Min: 15000Wielokrotności: 15000 | 10 Ω | 0201 | 1 szt. | RoHS | taśma na małej rolce | 1 % | 0.05 W | |||
 Zdjęcie poglądowe -25% 36,69 zł 27,59 zł brutto 3 Opakowań w magazynie Dostawa w czw. 24.09 | 39 kΩ | 0805 | 5000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.125 W | |||

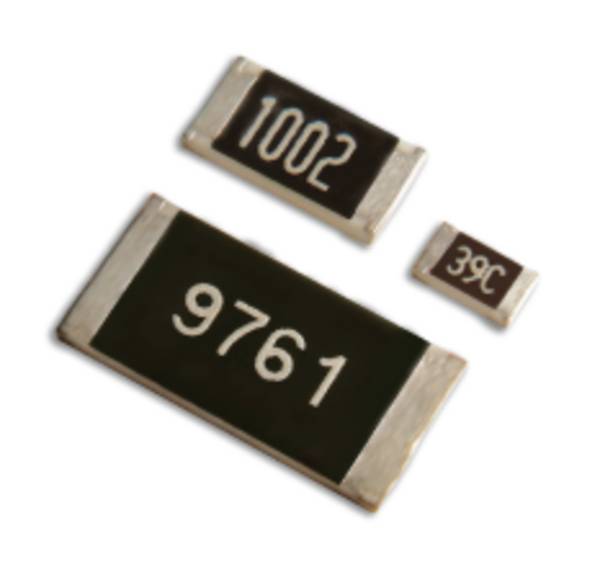

 Zdjęcie poglądowe brutto Dostawa w śr. 30.09 Min: 15000Wielokrotności: 15000 | 14.7 Ω | 0603 | 1 szt. | RoHS | taśma na dużej rolce | 1 % | 0.05 W | |||
 Zdjęcie poglądowe brutto Dostawa w śr. 30.09 Min: 15000Wielokrotności: 15000 | 10 Ω | 0603 | 1 szt. | RoHS | taśma na dużej rolce | 5 % | 0.05 W | |||
 Zdjęcie poglądowe brutto 2 Opakowań w magazynie Dostawa w czw. 24.09 | 18 Ω | 1206 | 5000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.25 W | |||
 Zdjęcie poglądowe brutto 1 Opakowania w magazynie Dostawa w czw. 24.09 | 56 Ω | 1206 | 5000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.25 W | |||
 Zdjęcie poglądowe brutto 2 Opakowań w magazynie Dostawa w czw. 24.09 | 820 kΩ | 0402 | 10000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.0625 W | |||
 Zdjęcie poglądowe 27,49 zł brutto 1 Opakowania w magazynie Dostawa w czw. 24.09 | 680 kΩ | 0402 | 10000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.0625 W | |||
 Zdjęcie poglądowe brutto 2 Opakowań w magazynie Dostawa w czw. 24.09 | 560 kΩ | 0402 | 10000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.0625 W | |||
 Zdjęcie poglądowe brutto 2 Opakowań w magazynie Dostawa w czw. 24.09 | 390 kΩ | 0402 | 10000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.0625 W | |||
 Zdjęcie poglądowe brutto 1 Opakowania w magazynie Dostawa w czw. 24.09 | 330 kΩ | 0402 | 10000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.0625 W | |||
 Zdjęcie poglądowe brutto 2 Opakowań w magazynie Dostawa w czw. 24.09 | 3.9 kΩ | 0402 | 10000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.0625 W | |||
 Zdjęcie poglądowe brutto 2 Opakowań w magazynie Dostawa w czw. 24.09 | 2.2 kΩ | 0402 | 10000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.0625 W | |||
 Zdjęcie poglądowe 21,99 zł brutto 2 Opakowań w magazynie Dostawa w czw. 24.09 | 15 kΩ | 0603 | 5000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.1 W | |||
 Zdjęcie poglądowe brutto 1 Opakowania w magazynie Dostawa w czw. 24.09 | 1.2 kΩ | 0603 | 5000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.1 W | |||
 Zdjęcie poglądowe brutto 1 Opakowania w magazynie Dostawa w czw. 24.09 | 2.7 kΩ | 0603 | 5000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.1 W | |||
 Zdjęcie poglądowe 21,99 zł brutto 2 Opakowań w magazynie Dostawa w czw. 24.09 | 1 MΩ | 0603 | 5000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.1 W | |||
 Zdjęcie poglądowe -29% 21,99 zł 15,69 zł brutto 2 Opakowań w magazynie Dostawa w czw. 24.09 | 68 kΩ | 0603 | 5000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.1 W | |||
 Zdjęcie poglądowe 21,99 zł brutto 2 Opakowań w magazynie Dostawa w czw. 24.09 | 15 Ω | 0603 | 5000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.1 W | |||
 Zdjęcie poglądowe 21,99 zł brutto 2 Opakowań w magazynie Dostawa w czw. 24.09 | 220 Ω | 0603 | 5000 szt. | RoHS | taśma na dużej rolce | 1 % | 0.1 W | |||
Rezystory SMD stały się nieodłącznym elementem nowoczesnych projektów elektronicznych. Wykorzystuje się je zarówno w automatyce przemysłowej, jak i przy tworzeniu zaawansowanych produktów konsumenckich. Te niewielkie komponenty odgrywają dziś istotną rolę w projektowaniu układów, które zajmują mało miejsca i działają sprawnie. Przyciągają uwagę nie tylko kompaktową formą, ale też wysoką precyzją i niezawodnością. Warto jednak wiedzieć, na jakie kryteria zwrócić uwagę przy wyborze odpowiednich rezystorów SMD. Jakie parametry mają znaczenie dla stabilnej pracy układu i co wpływa na poprawne lutowanie, aby uniknąć problemów podczas produkcji oraz późniejszego użytkowania?
W naszym poradniku znajdziesz praktyczne wskazówki i jasne wyjaśnienia, które pomogą Ci dobrze poruszać się w temacie rezystorów SMD. Omawiamy najczęściej spotykane obudowy i rozmiary, wyjaśniamy znaczenie tolerancji oraz współczynnika temperaturowego, a także zwracamy uwagę na typowe błędy pojawiające się przy ręcznym montażu płytek. Dowiesz się, dlaczego rezystory SMD cenione są nie tylko za niewielkie wymiary, lecz także za stabilność termiczną i niski opór pasożytniczy, które w wielu zastosowaniach mają duże znaczenie.
Czym są rezystory SMD?
Rezystory SMD należą do podstawowych elementów wykorzystywanych we współczesnej produkcji elektroniki. Pełnią tę samą funkcję co klasyczne rezystory przewlekane, ale mają znacznie mniejsze rozmiary. Skrót „SMD” oznacza „Surface Mounted Device” i odnosi się do sposobu montażu. Elementy tego typu umieszcza się bezpośrednio na powierzchni płytki drukowanej, bez konieczności przeprowadzania wyprowadzeń przez otwory. Taki sposób montażu usprawnia proces produkcji i pozwala lepiej wykorzystać dostępną przestrzeń.
Zminiaturyzowane rezystory łatwo wpasowują się w układy o wysokim stopniu integracji i umożliwiają projektowanie bardzo kompaktowych urządzeń. Wykorzystuje się je zarówno w prostych układach, takich jak sterowniki LED, jak i w zaawansowanych płytach z mikroprocesorami. Rezystory SMD występują w różnych rozmiarach. Popularne oznaczenia, takie jak 0402, 0603 czy 0805, określają długość i szerokość w ułamkach cala. Dla przykładu model 0402 ma wymiary około 1,0 × 0,5 mm.
W przypadku rezystorów SMD istotna jest nie tylko ich kompaktowa forma, ale również powtarzalność parametrów. Wartości mieszczą się zwykle w wąskich tolerancjach, co ma duże znaczenie w zastosowaniach wymagających wysokiej precyzji, na przykład w aparaturze pomiarowej lub układach wysokiej częstotliwości. Niska wysokość elementu sprzyja też równomiernemu odprowadzaniu ciepła.
Producenci podają dla każdego modelu najważniejsze parametry. Należą do nich wartość rezystancji, tolerancja oraz moc znamionowa. Rezystor pracuje stabilnie wtedy, gdy obciążenie pozostaje zgodne z jego specyfikacją. Przekroczenie dopuszczalnych wartości może doprowadzić do trwałego uszkodzenia elementu lub zmiany jego właściwości.
Rezystory SMD to elementy elektryczne, które wpływają na przepływ prądu w układzie. Ich wartość rezystancji określa, w jakim stopniu ograniczają natężenie prądu. Zasada działania pozostaje taka sama jak w przypadku klasycznych rezystorów. Materiał przewodzący posiada określony opór, który zgodnie z prawem Ohma łączy napięcie z natężeniem. Do zastosowań praktycznych producenci oferują różne serie SMD, wykonane z odmiennych materiałów. Najczęściej spotykane to rezystory grubowarstwowe, cienkowarstwowe, ceramiczne oraz metalizowane.
Ich działanie opiera się na kontrolowanym ograniczaniu przepływu prądu. Sygnał elektryczny przechodzi przez materiał oporowy, co powoduje spadek napięcia o określonej wartości. Takie napięcie można wykorzystać jako punkt odniesienia podczas pomiarów albo do stabilizacji prądu w obwodzie. W systemach z mikrokontrolerem rezystor SMD pozwala odpowiednio kształtować sygnał wejściowy lub wyjściowy. Dzięki temu czujniki pozostają zabezpieczone, a na pinach pojawiają się właściwe poziomy napięcia.
Dodatkową zaletą jest płaska konstrukcja. Rezystory tego typu mają stosunkowo dużą powierzchnię kontaktu, co ułatwia odprowadzanie ciepła do materiału płytki drukowanej. Dzięki temu element zachowuje stabilność termiczną podczas pracy zgodnej z przeznaczeniem. Na jego działanie w dużym stopniu wpływa zastosowany materiał.
Parametry takie jak współczynnik temperaturowy (TCR) pokazują, jak zmienia się wartość rezystancji przy wahaniach temperatury. Niska wartość TCR oznacza wysoką stabilność i znajduje zastosowanie w bardziej wymagających układach. Istotne znaczenie ma także moc znamionowa, która określa, jaką ilość energii elektrycznej rezystor może przyjąć bez ryzyka uszkodzenia.
Szczegóły działania rezystora SMD najlepiej sprawdzić w jego karcie katalogowej. Znajdziesz tam informacje o tolerancji, dopuszczalnym obciążeniu prądowym oraz zachowaniu w różnych temperaturach. Dobra znajomość tych parametrów ułatwia dobór odpowiednich elementów do konkretnego zastosowania, ogranicza ryzyko awarii i przekłada się na pewne działanie całego układu.
Rezystory SMD wyróżniają się kilkoma istotnymi zaletami. Na pierwszym miejscu znajduje się ich kompaktowa konstrukcja, która umożliwia bardzo gęste rozmieszczenie elementów na płytkach drukowanych. Ma to znaczenie tam, gdzie przestrzeń jest ograniczona, na przykład w urządzeniach mobilnych lub miniaturowych systemach pomiarowych. Elementy montowane bezpośrednio na płytce pozwalają tworzyć płaskie układy, które łatwiej dopasować do zamkniętych obudów.
Kolejną zaletą jest możliwość automatyzacji procesu montażu. Nowoczesne maszyny rozmieszczają komponenty SMD szybko i z dużą precyzją, co usprawnia produkcję. Spada liczba błędów, gdy linie produkcyjne działają w sposób w pełni zautomatyzowany. Dzięki temu czas realizacji się skraca, a jakość pozostaje na stałym poziomie. Produkcja seryjna w dużej skali szczególnie korzysta z tego ustandaryzowanego rozwiązania.
Niewielkie rozmiary sprzyjają skuteczniejszemu odprowadzaniu ciepła. Montaż powierzchniowy rozprasza je równomiernie na całej płytce drukowanej, co pozwala osiągać wyższe klasy mocy przy odpowiednio zaprojektowanym układzie. Ułatwia też dokładne dopasowanie parametrów do konkretnych zastosowań. Rezystory o niskiej tolerancji zapewniają większą precyzję w pomiarach oraz stabilniejsze sterowanie wrażliwymi sygnałami.
Elementy SMD upraszczają projektowanie układu. Projektanci płytek zyskują większą swobodę rozmieszczenia komponentów, ponieważ nie trzeba wykonywać otworów montażowych. Mniejsza liczba przelotek ogranicza ryzyko błędów, a sama konstrukcja staje się bardziej trwała i niezawodna.
Rezystory tego typu dobrze sprawdzają się także w prototypach oraz krótkich seriach produkcyjnych. Coraz łatwiejszy dostęp do niewielkich ilości oraz możliwość automatycznego montażu różnych typów przyspieszają proces projektowania i skracają czas wdrożenia.
Podział ze względu na materiał
Rezystory SMD różnią się zastosowaną technologią warstwy lub stopu. Rezystory grubowarstwowe znajdują szerokie zastosowanie w standardowych układach i zazwyczaj mają naniesioną warstwę oporową. Rezystory cienkowarstwowe wyróżniają się bardziej precyzyjną strukturą i zapewniają wyższą dokładność działania. Dostępne są także warianty wykonane ze specjalnych stopów metali oraz ceramiki, które zachowują stabilne parametry w szerokim zakresie temperatur.
Podział według obudowy
Producenci najczęściej dzielą rezystory SMD według rozmiaru obudowy, oznaczanego kodami, takimi jak 0402, 0603, 0805 oder 1206. Oznaczenia odnoszą się do długości i szerokości elementu podawanych w ułamkach cala. Dla przykładu obudowa 0805 ma wymiary 0,08 × 0,05 cala i jest wyraźnie większa niż bardzo mały wariant 0402. Im mniejszy rozmiar obudowy, tym większej precyzji wymaga montaż i manipulacja elementem. Z drugiej strony kompaktowe modele świetnie sprawdzają się w układach, w których liczy się każdy milimetr dostępnej przestrzeni.
Podział ze względu na moc
Zakres mocy rezystorów SMD obejmuje zarówno bardzo niskie wartości, takie jak 0,063 W, jak i kilka watów. Wiele zależy od rozmiaru obudowy oraz użytych materiałów. Wyższa moc zazwyczaj wiąże się z większym gabarytem elementu. Przy większym obciążeniu warto zadbać o skuteczne odprowadzanie ciepła przez płytkę PCB lub zastosować dodatkowe rozwiązania chłodzące. Ma to realny wpływ na trwałość i stabilność całego układu elektronicznego.
Podział według klasy tolerancji
Rezystory SMD występują w różnych klasach tolerancji, od ±30% aż do 0%. Najczęściej stosuje się wartości standardowe, takie jak ±1%, które dobrze sprawdzają się w wielu zastosowaniach. Mniejsze tolerancje wykorzystuje się tam, gdzie liczy się wysoka precyzja działania. Tego typu rezystory są droższe, ale zapewniają dokładną regulację i pomiar w wrażliwych układach elektronicznych.
Wartość rezystancji
To ona decyduje o tym, jak bardzo prąd zostaje ograniczony w danym obwodzie. Zbyt wysoka wartość może tłumić sygnały, natomiast zbyt niska sprzyja nadmiernemu przepływowi prądu. Dobór wymaga więc precyzyjnego określenia potrzeb konkretnego układu.
Tolerancja
Wartość rezystancji nie jest stała i podlega niewielkim odchyleniom, zarówno na etapie produkcji, jak i przy zmianach temperatury. Jeśli liczy się wysoka dokładność, warto sięgnąć po rezystory o wąskiej tolerancji. Takie rozwiązanie bywa droższe, ale w zastosowaniach wymagających precyzji, jak aparatura pomiarowa czy układy regulacyjne, przynosi wyraźne korzyści.
Moc
Każdy rezystor ma określoną maksymalną moc, którą może bezpiecznie rozpraszać. Jej przekroczenie prowadzi do uszkodzeń lub pogorszenia parametrów pracy. Informacje na ten temat znajdują się w kartach katalogowych. Dobrą praktyką pozostaje zachowanie zapasu, aby element nie pracował stale na granicy swoich możliwości. Zbyt duże obciążenie powoduje nagrzewanie i może obniżyć stabilność działania.
Rozmiar obudowy
Rezystory SMD występują w różnych rozmiarach, a każdy z nich sprawdza się w innych warunkach. Mniejsze formaty pozwalają zaoszczędzić miejsce na płytce, ale wymagają większej precyzji podczas montażu i kontroli. Większe obudowy ułatwiają pracę i lepiej odprowadzają ciepło.
Rezystory SMD to uniwersalne elementy, które znajdują zastosowanie w wielu obszarach elektroniki. Szczególnie dobrze sprawdzają się w urządzeniach o wysokim stopniu integracji, gdzie na płytce drukowanej liczy się każdy milimetr przestrzeni.
Urządzenia mobilne, takie jak smartfony, Tablety oder Smart Watche wykorzystują ich kompaktową budowę, która daje projektantom większą swobodę przy tworzeniu dodatkowych funkcji i dalszym zmniejszaniu rozmiarów sprzętu. Niska wysokość elementów sprzyja również lepszemu rozprowadzaniu ciepła i wspiera stabilną pracę urządzeń o ograniczonej przestrzeni wewnętrznej.
Branża motoryzacyjna
W branży motoryzacyjnej rezystory SMD odgrywają ważną rolę, ponieważ znajdują zastosowanie w sterownikach silnika, systemach ABS oraz modułach sterowania poduszkami powietrznymi. W tych obszarach występują wysokie temperatury i silne drgania, dlatego komponenty muszą wyróżniać się dużą wytrzymałością i stabilnością. Rezystory SMD o wyższych klasach tolerancji dobrze sprawdzają się w precyzyjnych pomiarach oraz układach regulacji związanych z bezpieczeństwem. Niewielkie rozmiary ułatwiają projektowanie nowoczesnych systemów pojazdów, w których coraz większą ilość elektroniki trzeba zmieścić na ograniczonej przestrzeni.
Automatyka przemysłowa
DPonadto automatyka przemysłowa opiera się na rezystorach SMD. Jednostki pomiarowe, układy czujników oraz płyty sterujące wykorzystują te komponenty, aby zapewnić prawidłowe działanie obwodów i precyzyjny odczyt danych z czujników. Inżynierowie doceniają ich niewielkie rozmiary oraz wysoką niezawodność. Dzięki temu powstaje solidna podstawa dla rozwiązań automatyki, które pracują w wymagających warunkach środowiskowych.
Technika wysokiej częstotliwości
Kolejnym obszarem zastosowań jest technika wysokich częstotliwości, na przykład w modułach WLAN, adapterach Bluetooth czy odbiornikach GPS. W tego typu układach każdy zbędny element zakłóca przepływ sygnału. Niska indukcyjność i pojemność pasożytnicza rezystorów SMD sprzyja utrzymaniu wysokiej jakości sygnału. Istotne znaczenie ma również możliwość precyzyjnego dostrojenia parametrów w zakresie wysokich częstotliwości, którą zapewniają wąskie tolerancje.
Zastosowania diod LED
Rezystory SMD cieszą się dużą popularnością także w zastosowaniach LED. Diody wymagają precyzyjnego ograniczenia prądu, aby mogły świecić stabilnie i niezawodnie przez długi czas. Dokładne wartości rezystancji oraz dobra zdolność odprowadzania ciepła sprawiają, że te elementy świetnie sprawdzają się w takich układach. Z tego powodu często wykorzystuje się je w sterownikach LED, między innymi w systemach oświetlenia ekranów oraz w instalacjach wewnętrznych i zewnętrznych budynków.
FAQ – najczęściej zadawane pytania
Jak lutować rezystory SMD?
Rezystory SMD można montować na płytce drukowanej zarówno maszynowo, jak i ręcznie. W procesie automatycznym elementy rozmieszczają maszyny montażowe, a następnie rozpoczyna się lutowanie. Komponenty znajdują się w taśmach podajnikowych i trafiają z dużą precyzją na odpowiednie pola lutownicze. W piecu rozpływowym stopione spoiwo łączy rezystor z polem.
Przy lutowaniu ręcznym praca wygląda inaczej. Najpierw zwykle pokrywa się pola cienką warstwą cyny, potem ustawia rezystor pęsetą i dokładnie go pozycjonuje. Krótkie dotknięcie grotem lutownicy wystarcza, aby cyna się rozpłynęła i unieruchomiła element. Stabilna ręka i cienki grot ułatwiają pracę. Do kontroli ustawienia przydaje się mikroskop lub lupa.
Istotne znaczenie ma odpowiednia temperatura lutownicy. Zbyt wysoka może uszkodzić elementy i płytkę, zbyt niska sprzyja powstawaniu słabych połączeń. Lutownica z regulacją temperatury pozwala lepiej kontrolować proces. W przypadku spoiwa bezołowiowego stosuje się zwykle zakres od 360 do 380 stopni Celsjusza.
Po zakończeniu lutowania warto oczyścić płytkę z pozostałości topnika lub pasty lutowniczej. Można sięgnąć po preparaty na bazie alkoholu lub specjalne środki czyszczące. Fachowcy często sprawdzają też jakość połączeń wizualnie, aby ocenić równomierne rozpływanie się cyny.
W produkcji wykorzystuje się lutowanie rozpływowe, fazą parową lub na fali. Każda z tych metod ma swoje zalety. Najczęściej stosuje się lutowanie rozpływowe, szczególnie przy elementach SMD, ze względu na dużą elastyczność i powtarzalność procesu.
Jak odczytać kod oznaczeń rezystora SMD?
Klasyczne rezystory wykorzystują kolorowe paski, natomiast w przypadku rezystorów SMD stosuje się oznaczenia w postaci cyfr lub liter. Najczęściej spotyka się zapis trzy- lub czterocyfrowy, w którym liczby określają wartość rezystancji oraz mnożnik. Zasada działania jest podobna do kodu barwnego, jednak zapis przyjmuje formę alfanumeryczną.
Przykład: oznaczenie „473” oznacza 47 × 10³ Ω, czyli 47 kΩ. Pierwsze dwie cyfry tworzą wartość bazową, a trzecia wskazuje potęgę dziesięciu. Z kolei „100” oznacza 10 × 10⁰ Ω, czyli 10 Ω. W zapisie czterocyfrowym, np. „1001”, mamy 100 × 10¹ Ω, czyli 1 kΩ. Odczytywanie takich oznaczeń opiera się na prostym i powtarzalnym schemacie.
Osobną grupę stanowią oznaczenia z literą „R”, np. „5R1” oznacza 5,1 Ω, a „R100” odpowiada 0,1 Ω. Litera „R” wskazuje miejsce przecinka dziesiętnego i pojawia się przy niskich wartościach rezystancji. Można też spotkać kombinacje literowe informujące o tolerancji lub szczególnych właściwościach elementu. W razie wątpliwości najlepiej zajrzeć do karty katalogowej, gdzie producent podaje pełne oznaczenia.
Warto pamiętać, że nie każdy rezystor SMD ma czytelny nadruk. W bardzo małych obudowach, takich jak 0402, miejsce na oznaczenia jest ograniczone. W takiej sytuacji najlepiej skorzystać z multimetru lub sprawdzić dane producenta, aby ustalić dokładną wartość rezystancji.
Jak odczytać kod rezystorów?
W przeciwieństwie do rezystorów przewlekanych, które korzystają z kodu kolorowego, rezystory montowane powierzchniowo (SMD) oznacza się za pomocą cyfr i liter. Takie oznaczenia nie podają wartości wprost, lecz wskazują ją poprzez odpowiedni mnożnik.
Kod 3- i 4-cyfrowy
W tym systemie pierwsze cyfry określają wartość podstawową, a ostatnia informuje o liczbie zer. Przykładowo oznaczenie 391 odpowiada 390 Ω (39 i jedno zero), natomiast 233 oznacza 23 000 Ω, czyli 23 kΩ (23 i trzy zera). W kodzie czterocyfrowym, np. 7201, trzy pierwsze cyfry tworzą wartość, a ostatnia określa liczbę zer. Daje to 7200 Ω, czyli 7,2 kΩ.
Kod R
W rezystorach o bardzo niskiej wartości stosuje się literę „R”, która pełni funkcję przecinka dziesiętnego. Przykładowo R23 oznacza 0,23 Ω, a 5R6 to 5,6 Ω.
Ważna wskazówka dotycząca pomiaru
Aby uzyskać dokładny wynik pomiaru, najlepiej wylutować rezystor z układu. Elementy znajdujące się na płytce mogą wpływać na odczyt i zniekształcać wynik.
