Śruby są używane do wykonywania połączeń, które są stabilne po dokręceniu, ale w razie potrzeby można je ponownie poluzować. Ta właściwość jest pożądana w wielu obszarach: od budowy półki po montaż złożonych maszyn.
Jak skonstruowana jest śruba metryczna i jakie kryteria są ważne? Co należy wziąć pod uwagę w odniesieniu do norm DIN i ISO? Wszystkiego dowiesz się z naszego przewodnika.
Podobnie jak wszystkie śruby, modele z gwintem (zwane również metrycznymi) różnią się od gwoździ, ponieważ mają gwint. Śruba jest wkręcana za pośrednictwem tego gwintu.
Gwint jest nacinany lub walcowany na trzonie śruby podczas produkcji. Może on rozciągać się na całej długości, w którym to przypadku nazywany jest pełnym gwintem. Alternatywnie, pręt gwintowany może być zaprojektowany jako gwint częściowy.
Śruby metryczne mają gwint metryczny. Pracują one z gwintem zwykłym lub drobnozwojnym, którego zewnętrzne krawędzie biegną do siebie. Dzięki temu po dokręceniu śruby trudno jest ją samoczynnie poluzować.
Rozmiar gwintu jest określany przez rozmiary nominalne, jest to na przykład M8. M oznacza rozmiar metryczny, a liczba służy do wskazania rozmiaru.
Istnieje wiele różnych rozmiarów nominalnych. Niektóre z nich prezentuje tabela:
| Rozmiar nominalny | Szerokość DIN | Szerokość ISO |
|---|---|---|
| M1 | 2,5 | 2,5 |
| M3 | 5,5 | 5,5 |
| M4 | 7,0 | 7,0 |
| M8 | 13,0 | 13,0 |
| M14 | 22,0 | 21,0 |
| M22 | 32,0 | 34,0 |
| M64 | 95,0 | 95,0 |

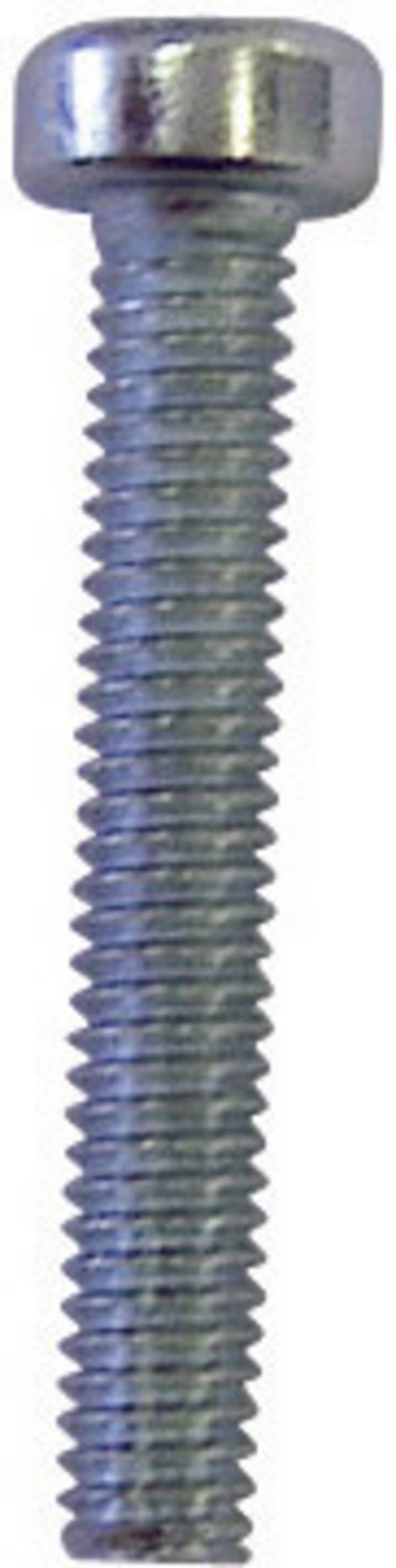

Śruby z łbem walcowym DIN
Jeśli śruba ma całkowicie zniknąć w materiale, wymagany jest płaski łeb. Powierzchnia łba jest całkowicie płaska, dzięki czemu jest zlicowana z podłożem.

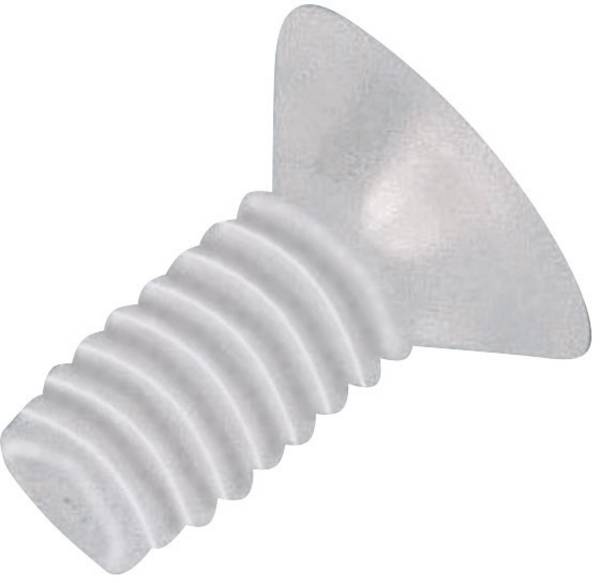

Śruby z łbem stożkowym DIN
Śruby z łbem stożkowym są podtypem śrub z łbem płaskim. Śruby z łbem stożkowym mają stożkowy kształt i po wkręceniu zamykają się równo z powierzchnią. Jednak łeb stożkowy nie musi być płaski, może to być również śruba z łbem stożkowym okrągłym. W takim przypadku koniec śruby z łbem stożkowym przypomina kopułę.

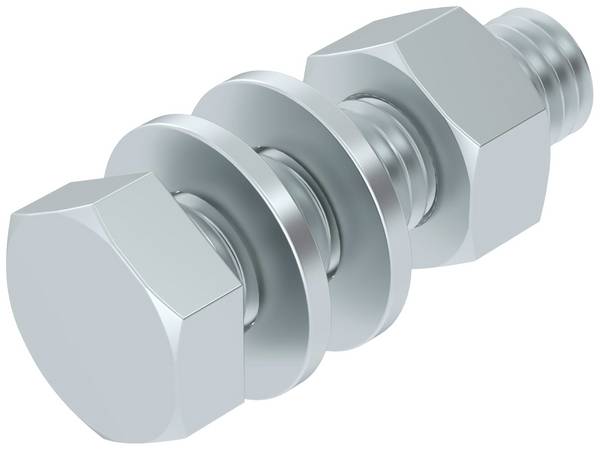

Śruby z łbem sześciokątnym DIN
Ze względu na swój kształt, śruby z łbem sześciokątnym umożliwiają przenoszenie większych sił podczas wkręcania. Podczas gdy śruby z łbem stożkowym są zwykle używane do bardziej miękkich materiałów, takich jak drewno lub plastik, lepsze momenty obrotowe można uzyskać za pomocą śrub z łbem sześciokątnym.
Śruby z łbem gniazdowym DIN
Śruby z łbem gniazdowym noszą tę nazwę, ponieważ łeb śruby jest cylindryczny. Dla producentów łeb cylindryczny oferuje wiele możliwości zintegrowania napędu, który pasuje do danego zastosowania.
Śruby skrzydełkowe DIN
Śruby skrzydełkowe różnią się znacznie od innych modeli pod względem obsługi, ponieważ nie są dokręcane ani poluzowywane za pomocą narzędzi, ale mogą być obsługiwane ręcznie za pomocą skrzydełek.

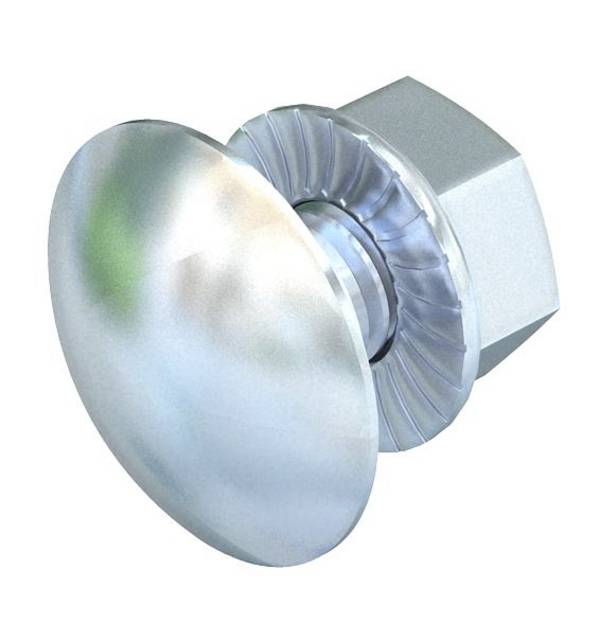

Śruby z łbem owalnym DIN
Śruby z łbem owalnym są stosowane, gdy materiał podłoża w żadnym wypadku nie może ulec odkształceniu. Często dodatkowy kołnierz zapewnia, że śruba przylega do materiału, ale go nie odkształca.
Rada praktyczna: Specjalne kształty
W zależności od zastosowania, istnieją inne kształty łbów. Jednym z przykładów może być śruba oczkowa, której łeb ma okrągłe wgłębienie do przełożenia liny.
Niezależnie od tego, czy jest to śruba z łbem walcowym, śruba z łbem sześciokątnym czy śruba z łbem stożkowym: do wkręcenia gwintu niezbędny jest napęd. Najbardziej znane rodzaje napędów to rowkowe i krzyżowe.
Do obsługi standardowego lub drobnozwojnego gwintu potrzeba wielu innych napędów. Większość konsumentów jest zaznajomiona z gniazdem sześciokątnym.
Zamiast gniazda sześciokątnego, w wielu branżach stosowane są również napędy wykorzystujące gniazdo kwadratowe.
Nasza praktyczna wskazówka: wewnętrzne i zewnętrzne gniazdo sześciokątne
Należy zawsze zwracać uwagę na oznaczenia "wewnętrzne" i "zewnętrzne". Na przykład śruba z łbem sześciokątnym może być albo wewnętrzną śrubą z łbem sześciokątnym, albo zewnętrzną śrubą z łbem sześciokątnym. W przypadku wariantów zewnętrznych, napęd określa również kształt łba.
Co oznaczają normy DIN i ISO?
Niezależnie od tego, czy chodzi o firmy produkcyjne, inżynierię mechaniczną, czy montaż u użytkownika końcowego: każdy indywidualny projekt wymaga znormalizowanego systemu. Tylko wtedy, gdy średnica gwintów, rodzaj łbów śrub i napędy łbów śrub podlegają normie, montaż może być niezawodny. Właśnie dlatego istnieją normy i certyfikaty, takie jak DIN i ISO. DIN to niemiecki certyfikat. Skrót ten oznacza Niemiecki Instytut Normalizacyjny.
Norma DIN jest również stosowana na arenie międzynarodowej, więc warto znać to rozróżnienie, ale ma moc wiążącą tylko w Niemczech.
Ważnym certyfikatem oprócz DIN jest ISO. ISO nie jest skrótem, ale pochodzi z języka greckiego i oznacza "równy". Za standardem ISO stoi stowarzyszenie "Międzynarodowa Organizacja Normalizacyjna".
Zarówno specyfikacje DIN, jak i ISO opisują kilka cech śrub za pomocą kodu:
Rodzaj gwintu
Długość gwintu
Kształt łba
Materiał, w tym możliwe powłoki
FWłaściwości wytrzymałościowe
Dla wyjaśnienia: Na przykład śruba DIN 931 jest zawsze śrubą z łbem sześciokątnym ze stali nierdzewnej wraz z trzpieniem. Możliwy krótki opis byłby następujący: DIN 931 M30 260 mm, stal ocynkowana. Po standaryzacji następują informacje o rozmiarze nominalnym i długości, materiale (stal nierdzewna) i powłoce powierzchniowej (ocynkowana).
Praktyczna wiedza: Kiedy niezbędne są nakrętki?
Jeśli używane są tylko wkręty do drewna, nakrętki nie są potrzebne. Dopasowanie siłowe jest wystarczające do połączenia, ponieważ przy gwintach metrycznych wkręty zakotwiczają się w drewnie. Sytuacja wygląda inaczej w przypadku metalu. Wkręty i śruby powinny być mocowane za pomocą nakrętek jako ich odpowiedników podczas pracy ze stalowymi lub nierdzewnymi materiałami nośnymi.
