Porady

Uwaga! Poniższy opis został przetłumaczony automatycznie.

Interesujące fakty na temat odporności na NTC

  • Co to jest rezystor NTC?

  • Jakie rodzaje i rodzaje konstrukcji istnieją?

  • Kryteria zakupu oporów NTC

  • Nasza praktyka: Obsługa i przetwarzanie rezystorów NTC

  • FAQ - najczęściej zadawane pytania dotyczące oporników NTC

  • Interpretacja: W ten sposób możesz kupić odpowiedni opór NTC

Co to jest rezystor NTC?

Oporniki NTC to elementy, które są zależne od temperatury, zwane również termistorami lub termistorami. Zmieniają one swój opór elektryczny dokładnie w odwrotnym kierunku, jak opory PTC: Ich opór spada wraz ze wzrostem temperatury, mają więc ujemny współczynnik temperatury.

Oporniki NTC są wykonane z różnych tlenków metali, a ich korpus ma oporność objętościową. „niedostępność” w materiale, który jest sztucznie zainstalowany, to tak zwane tworzenie się substancji, które zwiększają zdolność samoprzewodzącej, wraz ze wzrostem temperatury.

Termistor odwraca zwykle fizyczną właściwość metali, aby w miarę wzrostu temperatury zapobiec wzrostowi oporu prądu elektrycznego. Pod względem technicznym można to wykorzystać na wiele sposobów. Oporniki NTC znajdują się w wielu dziedzinach elektroniki i elektrotechniki. Powodem tego są stosunkowo niskie koszty produkcji, kompaktowe normy konstrukcyjne i duży zakres dostępnych wartości nominalnych oporu.

Termistor 22 OHM

Im wyższa temperatura, tym niższa temperatura.


Jakie rodzaje i rodzaje konstrukcji istnieją?

Oporniki NTC dla różnych obszarów zastosowania. Ich specyficzne właściwości są zoptymalizowane do danego zastosowania. Termistor do celów pomiarowych i do kompensacji temperatury ma w przybliżeniu linearną i stosunkowo płaską charakterystykę rezystancji temperatury. Często w ten sposób można uniknąć kosztownej liniowości za pomocą dodatkowych układów elektronicznych wraz z mikrokontrolerami, przynajmniej w przypadku braku bardzo wysokich wymagań dotyczących dokładności pomiaru. Z drugiej strony, jeśli prądy rozruchowe mają być ograniczone lub ma zostać osiągnięte opóźnienie włączenia, pożądana jest stroma charakterystyka. Liniowość odgrywa przy tym rolę podrzędną lub nawet pożądana jest wykładniczy wzrost.

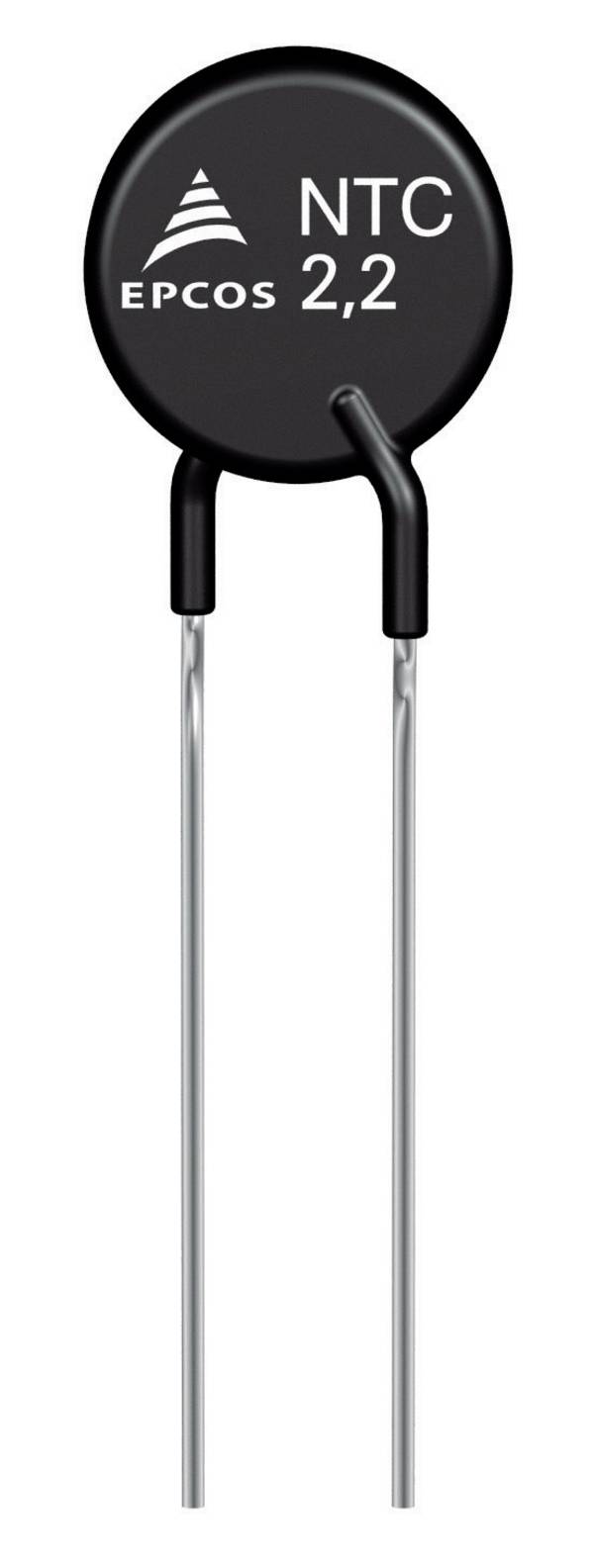

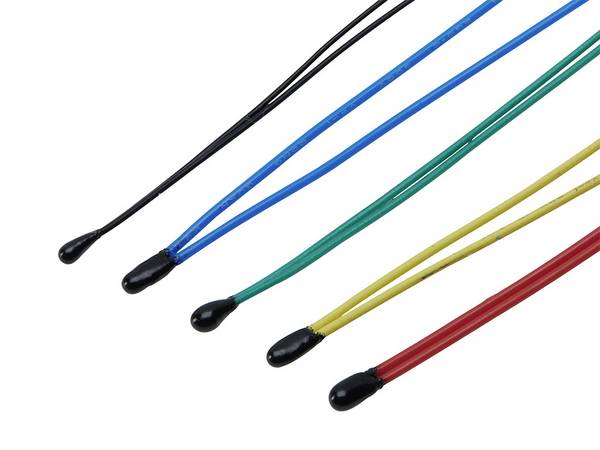

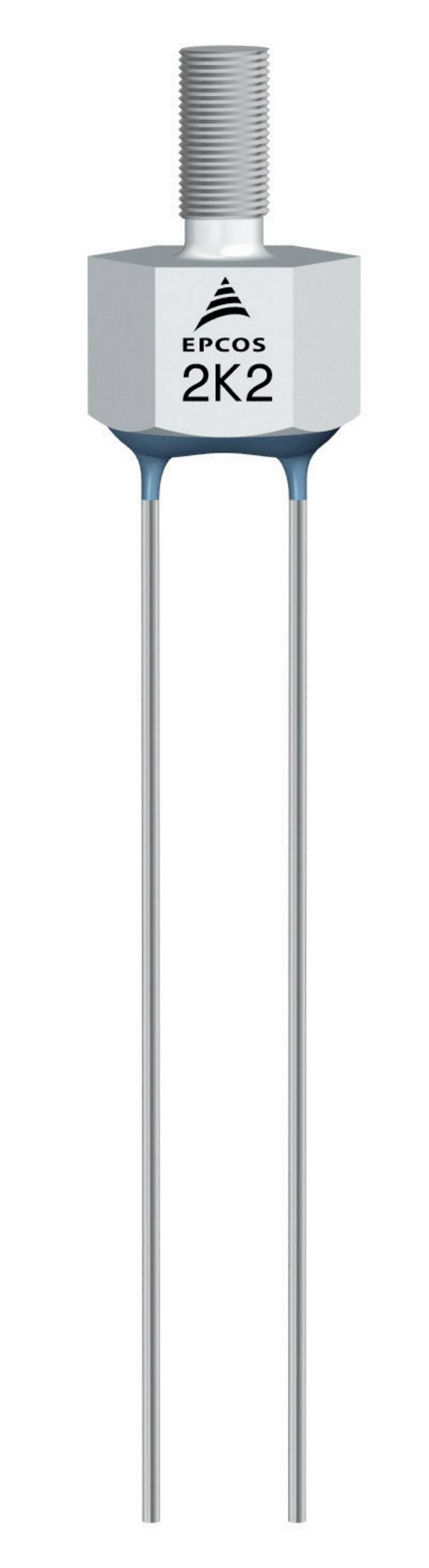

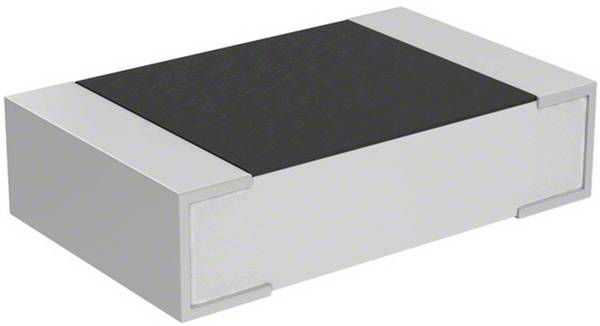

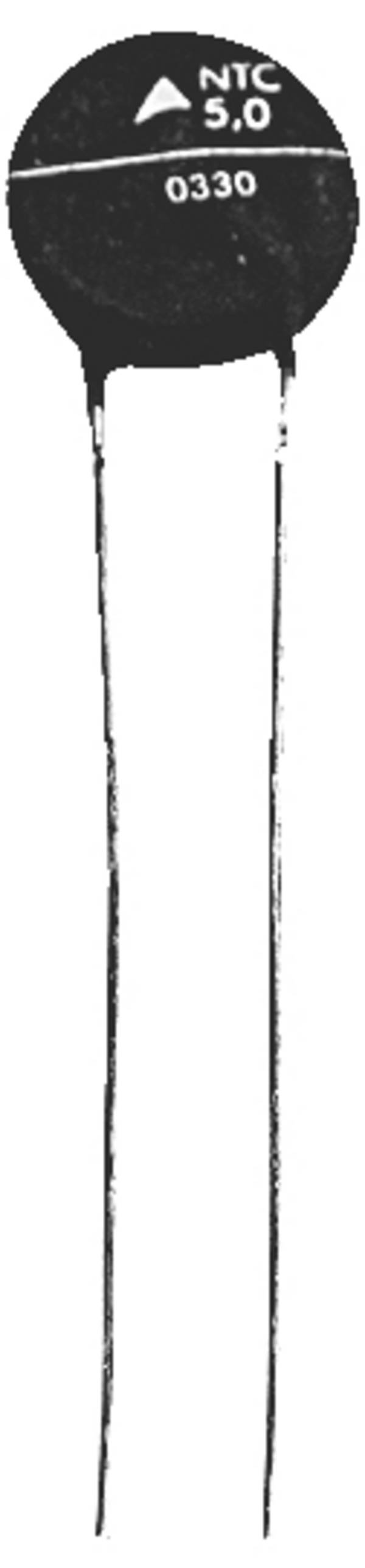

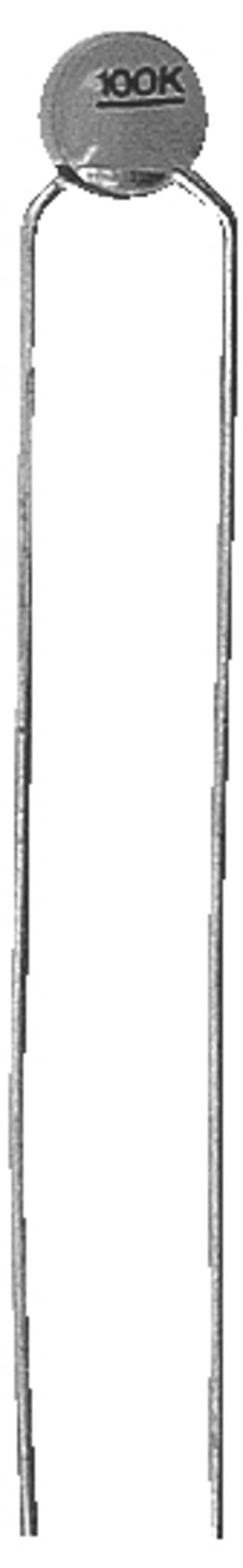

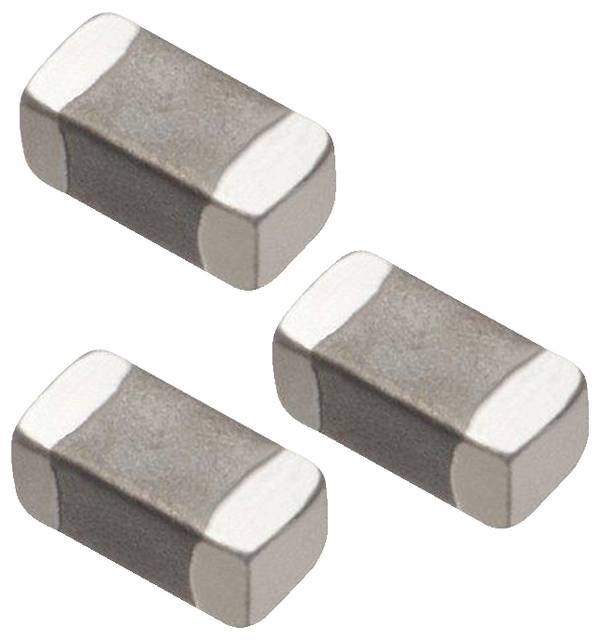

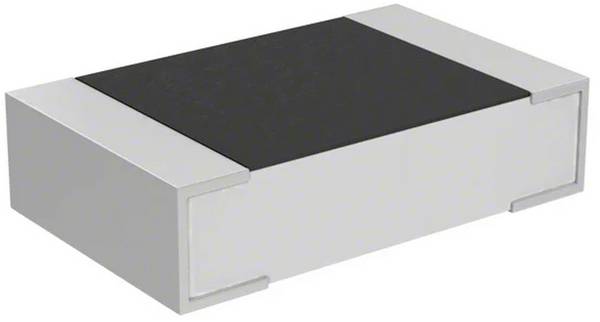

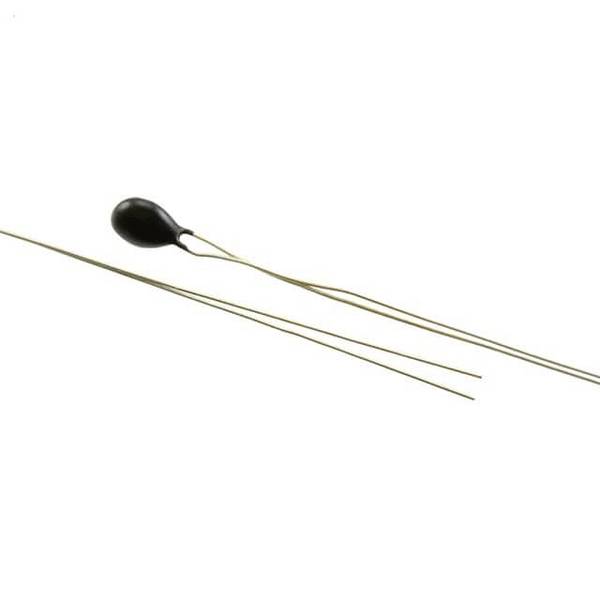

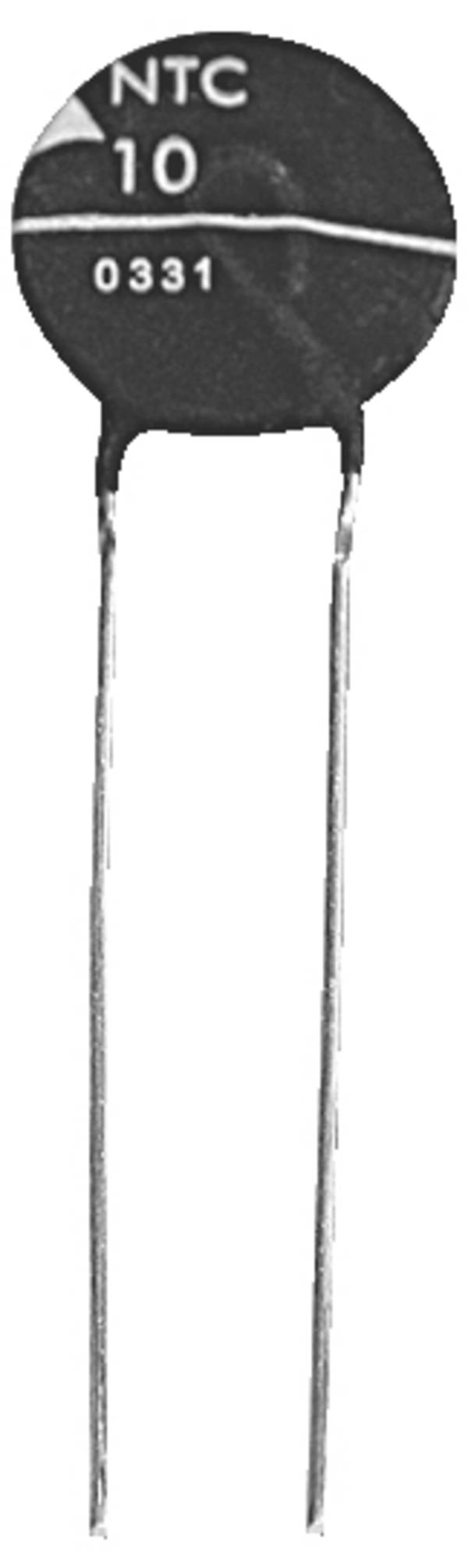

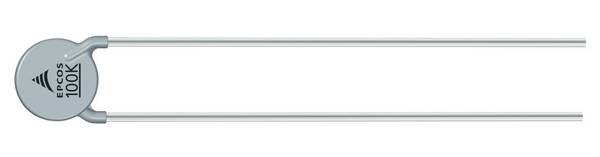

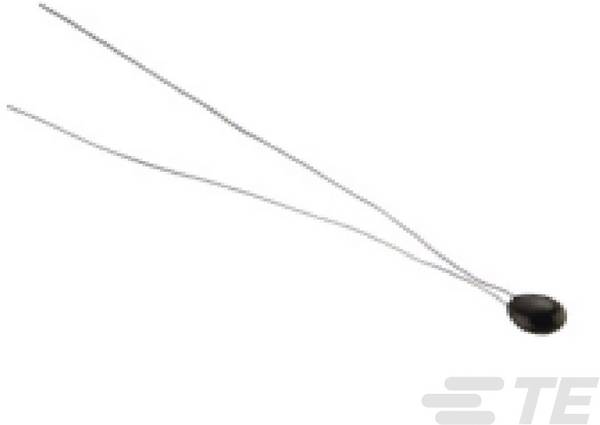

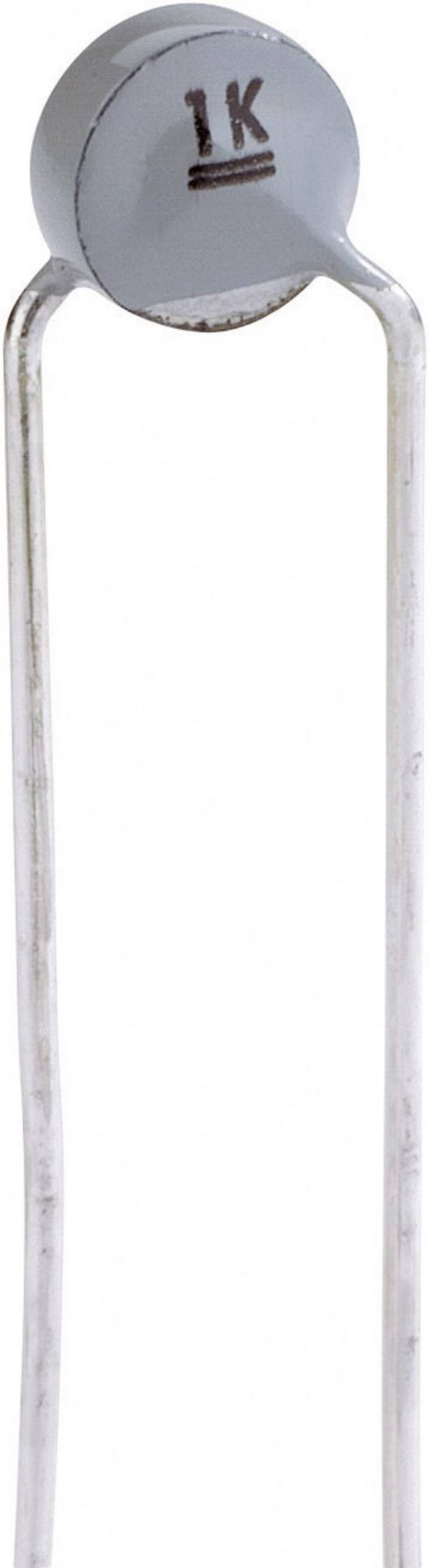

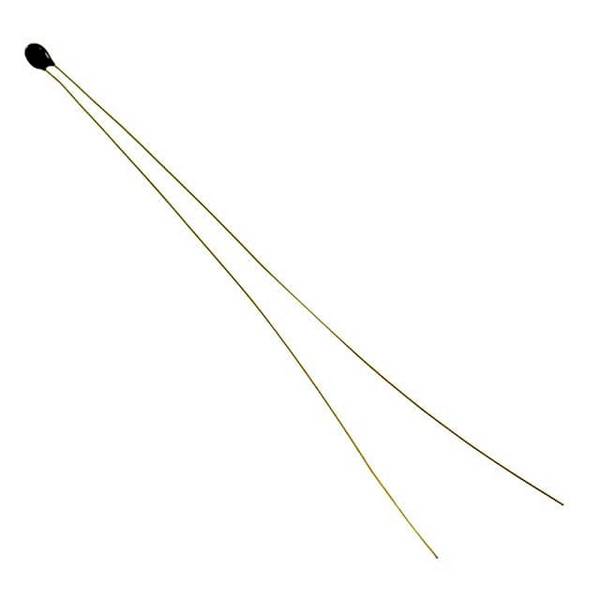

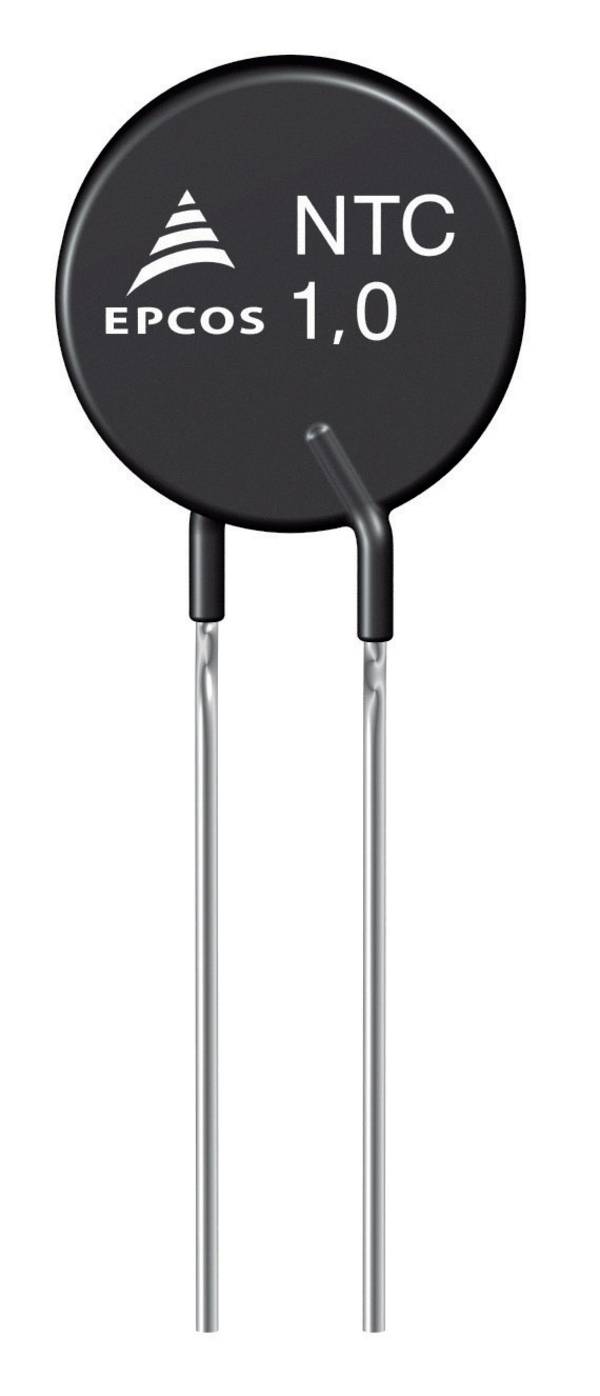

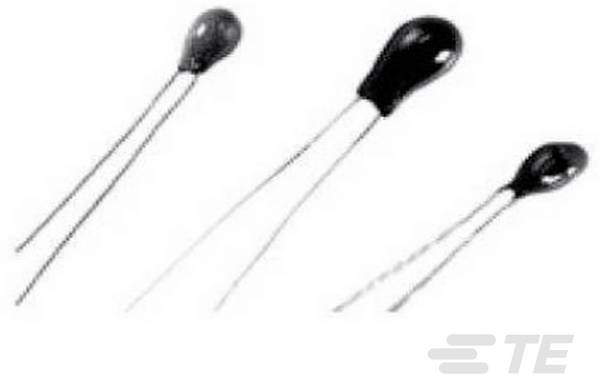

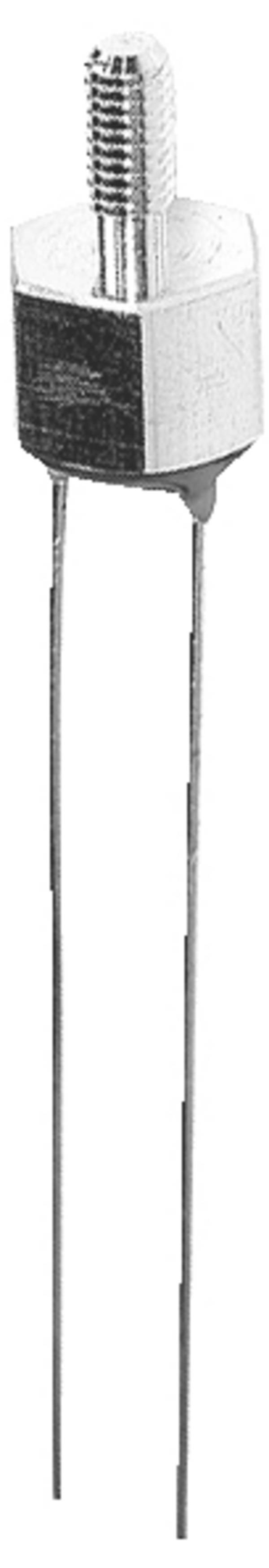

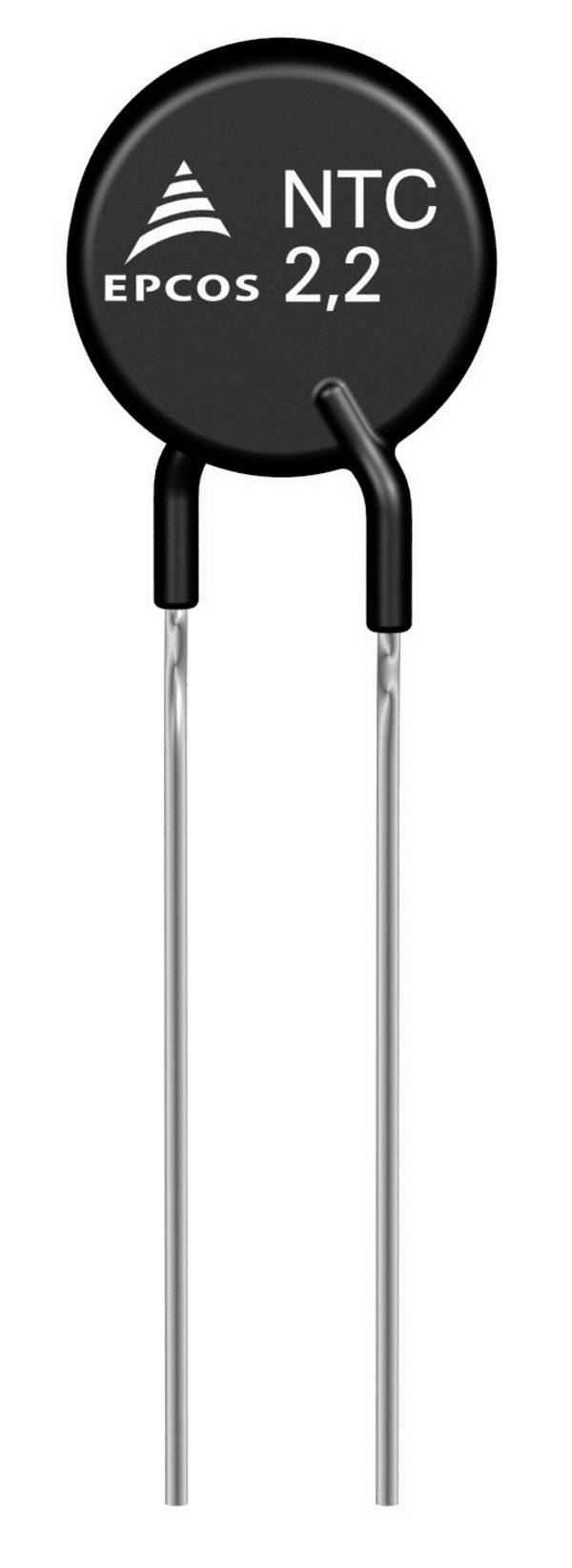

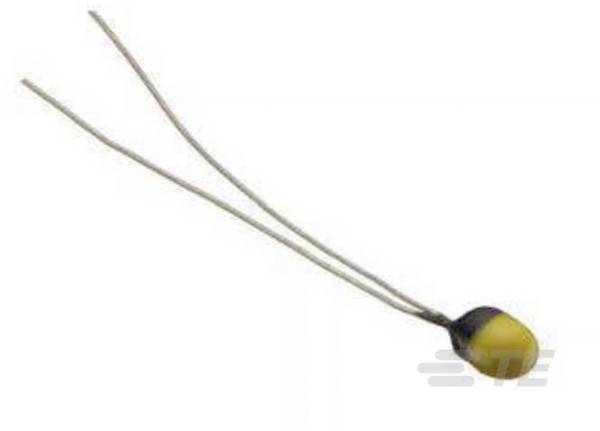

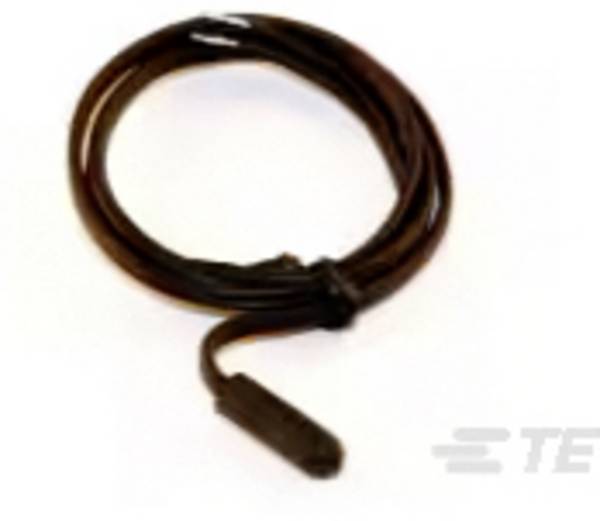

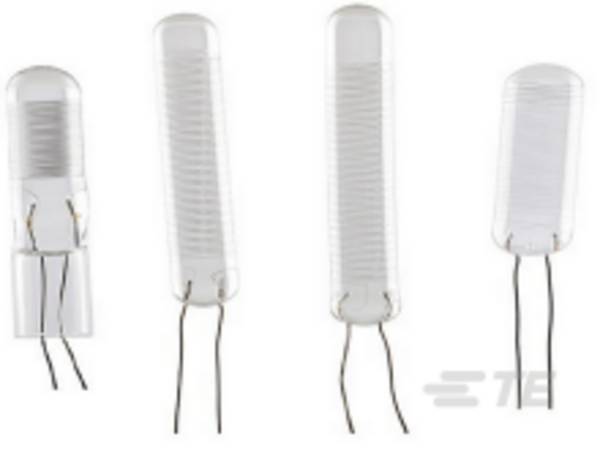

Oporniki NTC są dostępne jako przewodowe części w formie tarczy lub kropli, jak i w aluminiowej kubku do mocowania za pomocą śrub. Może być przy tym dostępny gwint zewnętrzny lub metalowy uchwyt. Stosowane są również normy SMD.


Kryteria zakupu oporów NTC

Ważne przy wyborze odpowiedniego przewodu gorącego jest, oprócz pożądanego przebiegu krzywej charakterystycznej temperatury i oporu, rezystancja znamionowa przy temperaturze znamionowej (RN lub TR), która jest zwykle określona na 25°C. Dostępne są oporniki NTC o różnych zakresach tolerancji. W przypadku zastosowań o podwyższonych wymaganiach dokładności należy preferować typy o niewielkim starzeniu i wysokiej długotrwałej stabilności. W przypadku stosowania w trudnych warunkach otoczenia należy sprawdzić wytrzymałość obudowy lub osłony, a w przypadku cieczy oferowane są specjalne normy konstrukcyjne. W celu pomiaru i kompensacji temperatury, nagrzewanie własne termistora NTC powinno być jak najmniejsze, aby nie zafałszować wyników pomiaru. Jeśli wymagany prąd pomiarowy i wynikająca z niego utrata mocy na rezystorze NTC nie mogą być wystarczająco niskie, wskazane jest wybranie większej, solidniejszej konstrukcji z dobrym rozpraszaniem ciepła. Dopuszczalny zakres roboczy przewodu gorącego podany w karcie danych musi być co najmniej równy oczekiwanym temperaturami podczas pracy. Ponadto, ze względu na powstałe straty mocy, obliczyć nagrzewanie własne.


Nasza praktyka: Obsługa i przetwarzanie rezystorów NTC

Nawet termistory mogą nosić tylko określone temperatury maksymalne. Podczas lutowania należy zwracać uwagę na czas i temperaturę lutowania dopuszczalny zgodnie z kartą danych, aby uniknąć uszkodzenia powłoki ochronnej lub nieodwracalnych zmian w stanie oporu. W przypadku wyższych prądów, w ten sposób termistor może się mocno nagrzać. Dlatego należy unikać montażu na płytce w pobliżu elementów wrażliwych na temperaturę.


FAQ - najczęściej zadawane pytania dotyczące oporników NTC

Dlaczego w karcie danych nie ma informacji o napięciu?

Podobnie jak w przypadku wielu „normalnych” rezystorów, informacji tych częściowo brakuje. Obciążalność napięcia jest w tym przypadku równa się wartości napięcia produktu z spadku napięcia na przewodzie oraz płynącego prądu, czyli maksymalnej dopuszczalnej straty mocy.

Co oznacza obniżenie wartości znamionowych?

Dopuszczalne straty mocy w mW lub w są najczęściej podane w karcie danych dla temperatury otoczenia 25°C. Różne temperatury lub złe odprowadzanie ciepła prowadzą do zmniejszenia nominalnej straty mocy.

Interpretacja: W ten sposób możesz kupić odpowiedni opór NTC

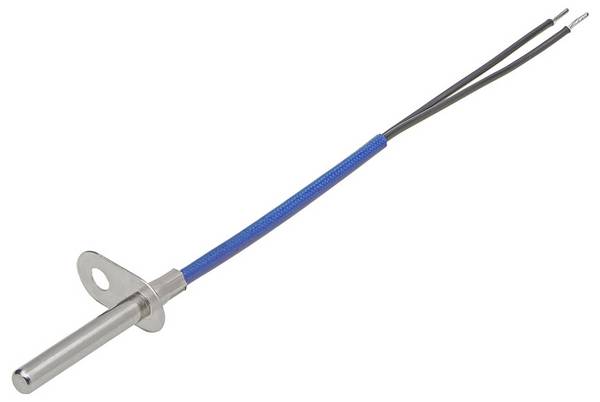

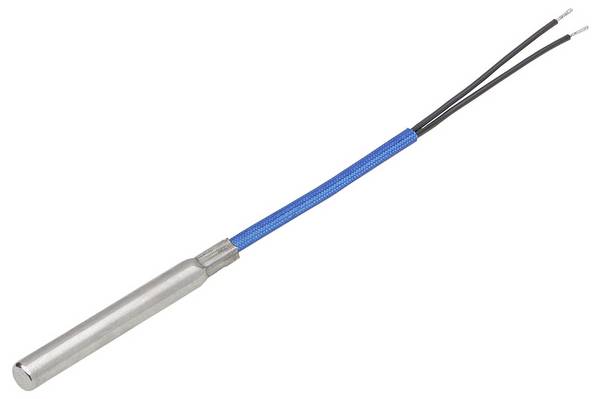

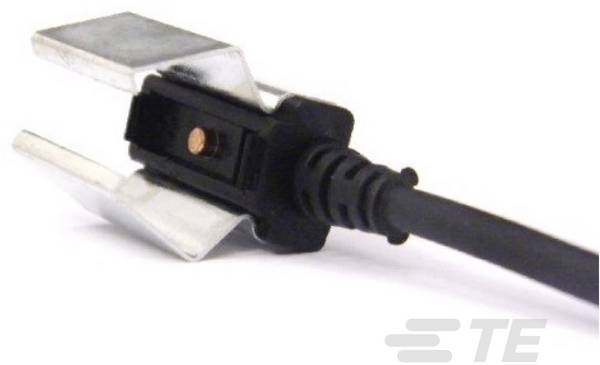

Do zadań pomiarowych i do kompensacji temperatury nadają się termistory o płaskiej i liniowej charakterystyce. Dotyczy ogranicznika prądu i układów opóźniania prądu, są to typy o możliwie sztywnej charakterystyce i dostatecznie dużej obciążalności prądowej. W przypadku pomiaru temperatury cieczy lub par dostępne są hermetycznie zamknięte wersje, które można przykręcić i uszczelnić do ścianki rurowej lub pojemnika.
