Wkręty bez łba – niezawodne kołki gwintowane do pewnego mocowania
Wkręty bez łba należą do najbardziej wszechstronnych elementów złącznych w zakresie materiałów montażowych i są nieodzowne do pewnego mocowania podzespołów. Te beznogłowowe kołki gwintowane wkręca się całkowicie w otwory gwintowane, gdzie unieruchamiają wały, czopy lub uchwyty poprzez nacisk boczny. W przeciwieństwie do tradycyjnych śrub nie wystają ponad powierzchnię elementu, dzięki czemu umożliwiają kompaktowe i bezkolizyjne konstrukcje.
Obszary zastosowań są różnorodne: od zabezpieczania klamek drzwiowych przez mocowanie wałów na osiach, aż po pozycjonowanie ruchomych elementów w maszynach. Szczególnie w mechanice, budowie maszyn oraz w okuciach meblowych te kołki gwintowane są nieodzowne. Bezgłówkowa konstrukcja zapobiega obrażeniom i pozwala na montaż w ciasnych miejscach.
Wkręty bez łba dostępne są w różnych wykonaniach: z gniazdem sześciokątnym lub szczelinowym, ze stali lub stali nierdzewnej, z różnymi kształtami końcówek do różnych zastosowań. Wybór zależy od materiału, obciążenia i zastosowania.
Ten poradnik wyjaśnia różne rodzaje, pokazuje obszary ich zastosowań i zawiera praktyczne wskazówki dotyczące montażu.
Ważne: wkrętów bez łba nie wolno dokręcać z nadmierną siłą. Zbyt duży moment dokręcania może uszkodzić gwint lub spowodować zerwanie kołka. Przestrzegaj zaleceń producenta dotyczących maksymalnego momentu dokręcania.
Do czego służą wkręty bez łba?
Wkręty bez łba służą do zabezpieczania i mocowania podzespołów bez widocznego połączenia śrubowego. Ich zastosowanie ma sens wszędzie tam, gdzie potrzebne są oszczędne i niewidoczne mocowania.
Zabezpieczanie klamek drzwiowych i uchwytów
Wkręt bez łba do klamek drzwiowych to klasyczne zastosowanie domowe. Mocuje on klamkę na trzpieniu kwadratowym i zapobiega obracaniu lub ściąganiu uchwytu. Wkręt wkręca się z boku przez uchwyt w otwór gwintowany, dociskając trzpień. To niewidoczne mocowanie wygląda estetyczniej niż przelotowe wkręty z widocznymi łbami.
Mocowanie wałów i czopów
W mechanice i budowie maszyn wkręty bez łba zabezpieczają wały, czopy i osie przed przesuwaniem osiowym lub obracaniem. Wkręt wkręca się promieniowo przez piastę lub tuleję, dociskając wał. W zależności od wymagań stosuje się różne kształty końcówek: krawędź pierścieniową dla wysokich sił trzymających, stożek do zastosowań standardowych lub czop do precyzyjnego pozycjonowania.
Pozycjonowanie podzespołów
Wkręty bez łba służą również do dokładnego pozycjonowania ruchomych podzespołów. Pełnią funkcję ograniczników, dystansów lub wkrętów regulacyjnych. Bezgłówkowa konstrukcja zapobiega kolizjom z innymi elementami i pozwala na kompaktowe konstrukcje. W zakresie materiałów mocujących i montażowych wkręty bez łba należą do najważniejszych komponentów obok gwoździ i kołków.
Co oznacza M na wkręcie?
„M" przed wartością wymiaru oznacza metryczny gwint ISO i podaje średnicę nominalną w milimetrach. Wkręt bez łba M4 ma średnicę gwintu 4 milimetry, wkręt M8 odpowiednio 8 milimetrów.
| Rozmiar gwintu | Średnica | Typowa długość | Typowe zastosowanie |
|---|---|---|---|
| Wkręt bez łba M2 | 2 mm | 3-10 mm | Elektronika, mechanika precyzyjna |
| Wkręt bez łba M3 | 3 mm | 4-16 mm | Modelarstwo, małe uchwyty |
| Wkręt bez łba M4 | 4 mm | 5-20 mm | Klamki, lekkie mocowania |
| Wkręt bez łba M5 | 5 mm | 6-25 mm | Okucia meblowe, średnie obciążenia |
| Wkręt bez łba M6 | 6 mm | 8-30 mm | Budowa maszyn, uchwyty narzędzi |
| Wkręt bez łba M8 | 8 mm | 10-40 mm | Ciężkie połączenia wałów |
| Wkręt bez łba M10 | 10 mm | 12-50 mm | Zastosowania przemysłowe |
Dobór odpowiedniego rozmiaru gwintu zależy od obciążenia i istniejącego otworu gwintowanego. Do zastosowań domowych, takich jak klamki, zazwyczaj wystarczy M4 lub M5. W budowie maszyn przy większych obciążeniach stosuje się M8 lub M10.
Jakie są rodzaje wkrętów bez łba?
Wkręty bez łba różnią się głównie typem napędu. Wybór zależy od dostępności, wymaganego momentu obrotowego i obszaru zastosowania.
Wkręty bez łba z gniazdem sześciokątnym
Wkręty z gniazdem sześciokątnym są najczęściej spotykanym typem i obsługuje się je kluczami imbusowymi. Sześciokątne zagłębienie umożliwia uzyskanie wysokich momentów dokręcania bez uszkodzenia napędu. Te kołki gwintowane dostępne są we wszystkich rozmiarach od M2 do M20. Gniazdo sześciokątne zapewnia lepsze przeniesienie siły niż napęd szczelinowy. Zwłaszcza w wykonaniu ze stali nierdzewnej ten typ napędu jest standardem.
Wkręty bez łba z gniazdem szczelinowym
Wkręty z gniazdem szczelinowym to tradycyjne wykonanie, montowane wkrętakami. Prosta szczelina jest tania w produkcji, ale przenosi mniejsze momenty obrotowe. To wykonanie spotyka się głównie w mniejszych rozmiarach i przy mniej krytycznych zastosowaniach. Zaletą jest prosta obsługa standardowymi narzędziami.
Wkręty bez łba z gniazdem Torx
Wkręty z gniazdem Torx łączą zalety obu systemów. Napęd gwiazdkowy umożliwia uzyskanie najwyższych momentów obrotowych przy niewielkim zużyciu narzędzia. Ta forma stosowana jest w mocno obciążonych połączeniach.
| Typ | Napęd | Zalety | Obszar zastosowań |
|---|---|---|---|
| Sześciokątne | Klucz imbusowy | Wysoki moment, trwałość | Uniwersalne, budowa maszyn |
| Szczelinowe | Wkrętak | Łatwa obsługa, niska cena | Lekkie zastosowania, dom |
| Torx | Torx | Najwyższy moment | Mocno obciążone połączenia |
| Kwadratowe | Narzędzie specjalne | Wkręt zabezpieczający | Ochrona przed wandalizmem |
Jakie kształty końcówek mają wkręty bez łba?
Kształt końcówki decyduje o sile trzymającej, ryzyku uszkodzenia i obszarze zastosowania. Każde wykonanie ma swoje konkretne wady i zalety.

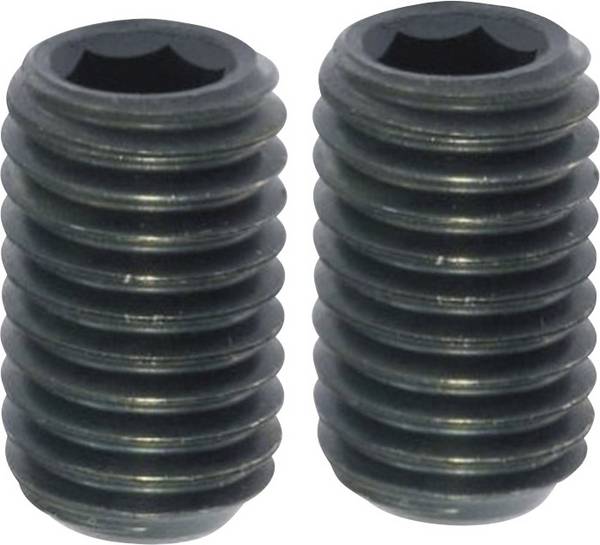

Stożek: Stożkowa, zaostrzona końcówka to najpopularniejszy kształt. Lekko wbija się w materiał przeciwny i zapewnia dobrą siłę trzymającą przy niewielkim uszkodzeniu. Wykonanie to nadaje się do miękkich materiałów, takich jak aluminium lub tworzywa sztuczne. W klamkach stosuje się zazwyczaj końcówkę stożkową.
Krawędź pierścieniowa: Krawędź pierścieniowa ma ostrą, okrągłą krawędź tnącą na końcu. Wcina się w materiał i zapewnia najwyższe siły trzymające. Te kołki gwintowane stosuje się w połączeniach wałów o wysokich momentach obrotowych. Wadą jest większe uszkodzenie materiału przeciwnego.
Czop: Wkręty z czopem mają płaską, cylindryczną końcówkę. Praktycznie nie uszkadzają materiału przeciwnego i nadają się do częstego odkręcania i dokręcania. Siła trzymająca jest mniejsza, ale dla wielu zastosowań wystarczająca.
Końcówka płaska: Płaska powierzchnia czołowa rozkłada nacisk na większą powierzchnię i chroni delikatne powierzchnie. Ten kształt stosuje się przy polerowanych wałach lub elementach z powłoką.
| Kształt końcówki | Cecha | Siła trzymająca | Idealne do |
|---|---|---|---|
| Stożek | Zaostrzony | Średnia-wysoka | Uniwersalne, klamki |
| Krawędź pierścieniowa | Ostra krawędź tnąca | Bardzo wysoka | Połączenia wałów, wysokie momenty |
| Czop | Cylindryczny | Niska-średnia | Częste odkręcanie, wkręty regulacyjne |
| Płaska | Powierzchnia płaska | Niska | Delikatne powierzchnie |
Wskazówka praktyczna: Do klamek wybieraj wkręty bez łba z końcówką stożkową. Do połączeń wałów w maszynach sięgaj po krawędź pierścieniową. Przy częstym demontażu korzystaj z czopa lub końcówki płaskiej.
Jak prawidłowo dokręcać wkręty bez łba?
Prawidłowe dokręcanie wymaga odpowiedniego narzędzia i właściwego momentu. Nadmierne dokręcenie prowadzi do uszkodzeń, zbyt mały moment do niedostatecznego unieruchomienia.
- Dobór narzędzia: Do gniazda sześciokątnego użyj odpowiedniego klucza imbusowego. Rozmiar klucza musi dokładnie pasować do rozmiaru wkrętu – przy M4 to zwykle 2 mm, przy M5 około 2,5 mm, przy M8 często 4 mm. Do wkrętów szczelinowych użyj odpowiedniego wkrętaka.
- Pozycjonowanie elementu: Ustaw dokładnie elementy, które chcesz zamocować. Przy klamkach nasuń uchwyt na trzpień kwadratowy do żądanej pozycji. Upewnij się, że otwór gwintowany jest dostępny.
- Wkręcanie: Rozpocznij wkręcanie ręką, aby naprowadzić wkręt. Wkręcaj go, aż poczujesz lekki opór. Końcówka powinna ledwo dotykać materiału przeciwnego.
- Dokręcanie: Dokręć wkręt z kontrolowaną siłą. Przy M4 i M5 zwykle wystarczy zwykła siła ręki z krótkim kluczem imbusowym. Unikaj nadmiernej siły – wkręt ma zamocować element, a nie go odkształcić.
- Kontrola: Sprawdź mocowanie, lekko poruszając elementem. Prawidłowo dokręcony wkręt bez łba uniemożliwia jakikolwiek ruch.
- Zabezpieczenie (opcjonalnie): Do zastosowań krytycznych możesz użyć preparatu zabezpieczającego do gwintów. Średnio mocne lakiery zabezpieczające zapobiegają samoczynnemu obluzowaniu przez wibracje.
Uwaga: Jeśli wkręt nagle traci opór, oznacza to uszkodzenie gwintu lub zerwanie kołka. W takim przypadku należy wywiercić wkręt i nagwintować otwór na nowo.
Na co zwrócić uwagę przy zakupie wkrętów bez łba?
Wybór właściwego wkrętu bez łba decyduje o trwałości i niezawodności połączenia.
- Dobór materiału: Wkręty bez łba ze stali nierdzewnej (najczęściej A2 lub A4) są odporne na korozję i nadają się do zastosowań zewnętrznych lub w pomieszczeniach wilgotnych. Kosztują więcej, ale ich trwałość jest znacznie wyższa. Wkręty stalowe są tańsze i wystarczają w suchych pomieszczeniach wewnętrznych.

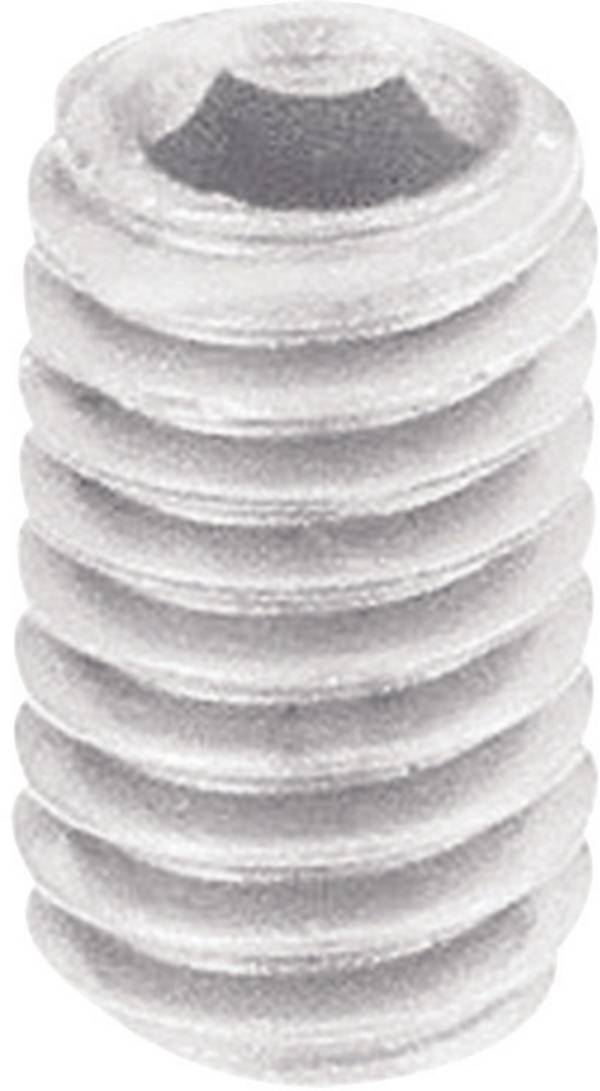

- Zwracanie uwagi na normę: Przy zamawianiu zwróć uwagę na oznaczenie normy. Wkręt bez łba według normy 913 ma końcówkę stożkową, 914 ma czop, 915 ma krawędź pierścieniową, a 916 ma końcówkę płaską. Norma gwarantuje ujednolicone wymiary i jakość.
- Określenie rozmiaru gwintu: Zmierz istniejący otwór gwintowany lub ustal wymagany rozmiar na podstawie obciążenia. W klamkach standardem są M4 lub M5.
- Obliczenie długości: Wkręt bez łba powinien mieć głębokość wkręcenia odpowiadającą co najmniej 1,5-krotności średnicy. Przy M8 to minimum 12 mm. Zmierz grubość ścianki elementu i odpowiednio dobierz długość.
- Wybór kształtu końcówki: Kieruj się wymaganiami zastosowania. Do zastosowań uniwersalnych wybierz stożek. Dla wysokich sił trzymających przy wałach weź krawędź pierścieniową.
| Materiał | Właściwości | Cena | Odpowiedni do |
|---|---|---|---|
| Stal nieobrobiona | Tania, nieodporna na rdzę | Niska | Wnętrza, sucho |
| Stal ocynkowana | Lekka ochrona antykorozyjna | Średnia | Wnętrza, okazjonalna wilgoć |
| Stal nierdzewna A2 | Nierdzewna, magnetyczna | Średnia-wysoka | Pomieszczenia wilgotne, na zewnątrz |
| Stal nierdzewna A4 | Kwasoodporna, nierdzewna | Wysoka | Środowiska agresywne |
FAQ – najczęściej zadawane pytania dotyczące wkrętów bez łba
Jak usunąć wkręt bez łba?
Do usunięcia użyj odpowiedniego narzędzia – klucza imbusowego do gniazda sześciokątnego lub wkrętaka do gniazda szczelinowego. Wykręcaj wkręt w kierunku przeciwnym do ruchu wskazówek zegara. Przy mocno osadzonych wkrętach pomaga spray rozpuszczający rdzę, który powinien działać przez kilka minut. Uderz lekko młotkiem w narzędzie, aby poluzować połączenie. Przy uszkodzonym napędzie możesz użyć wybijaka lewoskrętnego – wywierć mały otwór w środku wkrętu i wkręć w niego wybijak lewoskrętny.
Co zrobić, gdy wkrętu nie da się wykręcić?
Jeśli wkręt jest mocno osadzony, najpierw spróbuj zastosować olej penetrujący lub odrdzewiacz, pozostawiając go na kilka godzin. Ostrożnie podgrzej element opalarką – rozszerzalność cieplna może poluzować połączenie. Przy całkowicie zablokowanych lub zerwanych wkrętach pomaga tylko wywiercenie: wywierć wiertłem do metalu o około 0,5 mm mniejszym niż średnica gwintu, centralnie we wkręcie. Pozostałą resztę można zwykle usunąć gwintownikiem.
Jaka jest różnica między wkrętami bez łba a kołkami gwintowanymi?
Wkręty bez łba i kołki gwintowane są w zasadzie identyczne – oba terminy określają beznogłowowe wkręty do mocowania podzespołów. „Wkręt bez łba" to potoczne określenie, „kołek gwintowany" to technicznie poprawna nazwa fachowa zgodna z normą. W praktyce oba terminy używane są zamiennie. Przy zakupie materiału mocującego znajdziesz oba oznaczenia – produkty są identyczne.
