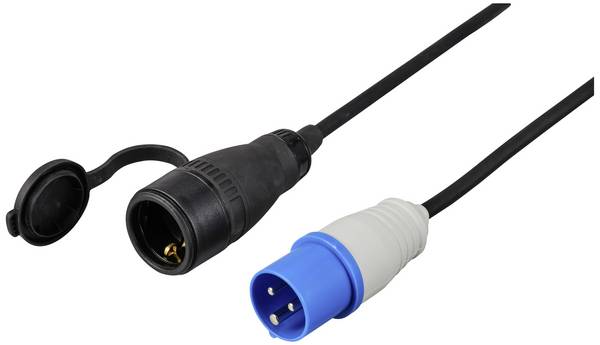

Zlacza Cee Adaptery Cee

Wszystkie elementy systemu CEE wykorzystują bolce i gniazda o znacznie większej średnicy w porównaniu do standardowych styków uziemiających i płaskich wtyczek. Szczególnie zauważalne jest to, że styk uziemiający nie jest mocowany za pomocą zacisków kątowych, ale - w przypadku wtyczek - za pomocą jeszcze grubszego i nieco wystającego bolca.

Oznaczenia styków są znormalizowane, dostępne są piny lub gniazda dla przewoduvzewnętrznego, przewodu neutralnego i uziemienia ochronnego. L oznacza przewód zewnętrzny, N przewód neutralny, a PE przewód ochronny. Pozycja pinu PE w okrągłym układzie pinów jest definiowana za pomocą wyimaginowanego pokrętła z literą h. Tak więc wspólne oznaczenie 6h oznacza, że bolec PE znajduje się na godzinie 6. 3h oznacza godzinę 3, 9h godzinę 9, a 12h godzinę 12. Wypustka lub wycięcie na krawędzi obudowy bezpośrednio pod złączem PE stanowi dodatkowe zabezpieczenie przed nieprawidłowym włożeniem..

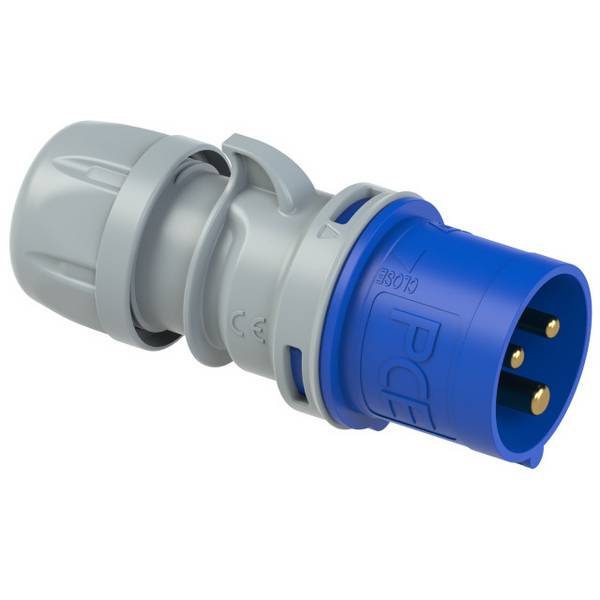

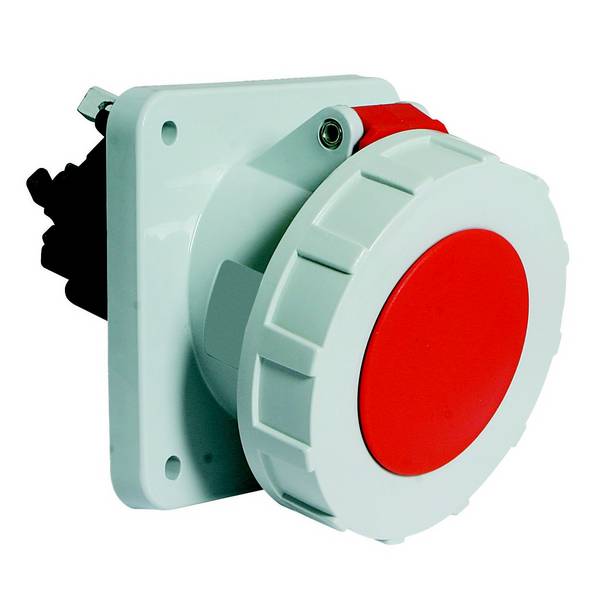

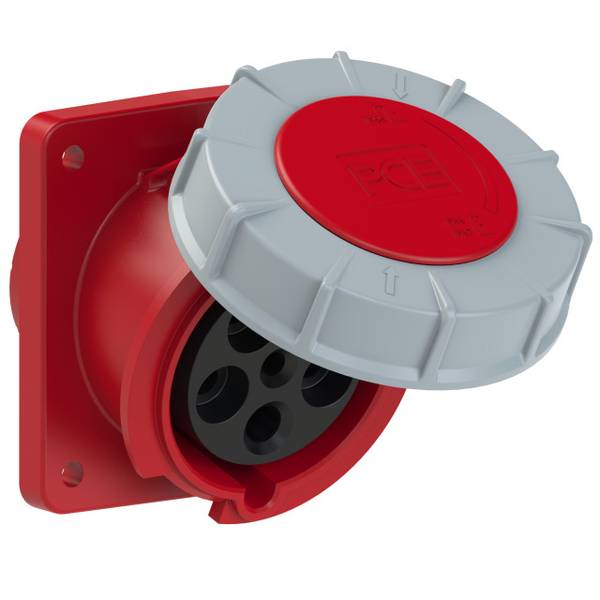

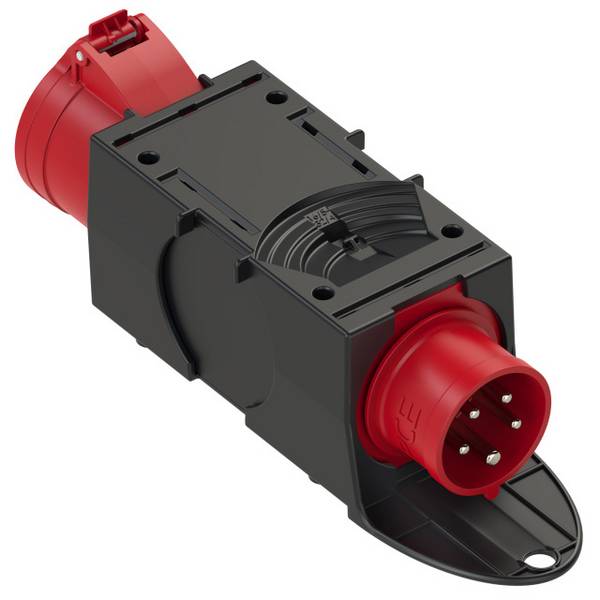

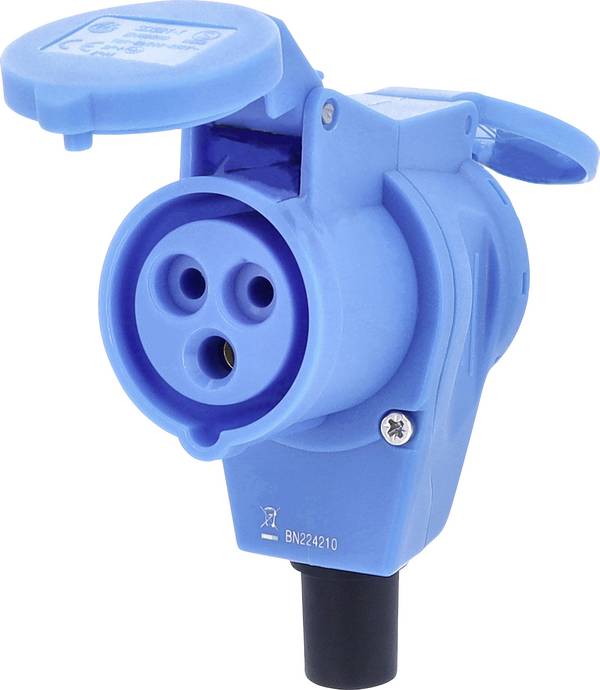

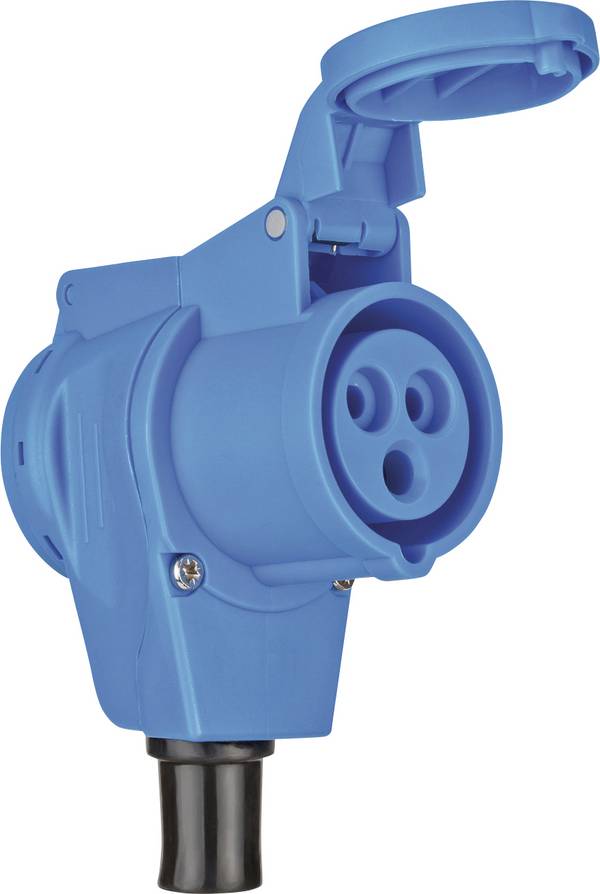

L+N+PE 6h sugeruje niebieskie 3-biegunowe połączenie dla jednofazowego prądu przemiennego do 250 V i 16 A. 3L+N+PE 6h to standardowa konfiguracja dla prądu przemiennego trójfazowego do 400 V. Obudowa wtyczek CEE i adapterów CEE tego typu jest czerwona. Standardowe wartości znamionowe prądu to 16 lub 32 ampery, ale dostępne są również typy dla 125 amperów i więcej.

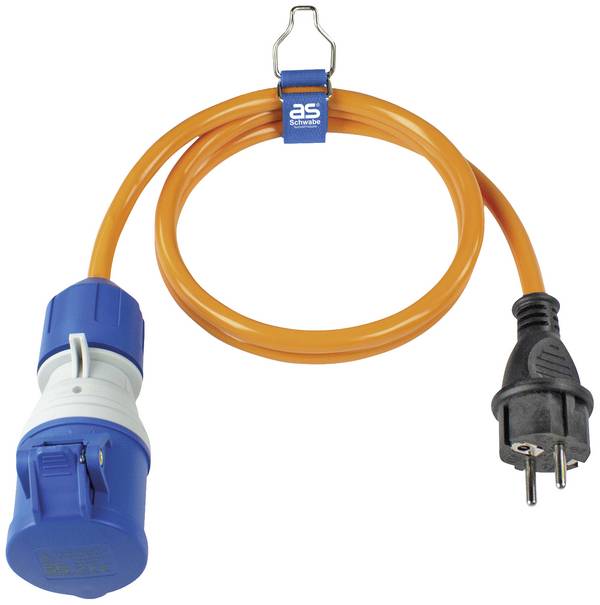

Na placach budowy w Europie Środkowej większość kabli przejściowych CEE jest wyposażona w ten trójfazowy adapter, ponieważ napięcie między jedną z żył zewnętrznych a żyłą neutralną wynosi 230 V i może być wykorzystywane do innych urządzeń. Przed montażem kabla należy sprawdzić położenie przewodu zewnętrznego względem przewodu neutralnego za pomocą testera faz.

Trójfazowe silniki indukcyjne podłączone w trójkąt nie potrzebują przewodu neutralnego, więc istnieje również 4-biegunowa wersja wtyczek IEC 60309 dla prądu trójfazowego. Chociaż norma faktycznie na to nie zezwala, w przypadku niektórych kabli adaptera CEE 5-biegunowe gniazdo jest podłączone do 4-żyłowego kabla, przewód neutralny nie jest wtedy aktywny. W takim przypadku napięcie 230 V między fazą a przewodem neutralnym nie jest dostępne, ale urządzenia 400 V ze zwykłą wtyczką 5-biegunową mogą być nadal podłączane bez adaptera.

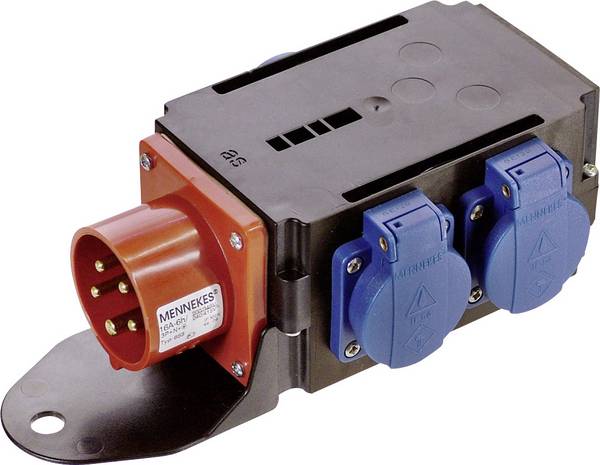

Jeśli wtyczki CEE są często potrzebne, warto zakupić rozdzielacz zasilania, w razie potrzeby z przełącznikiem kluczykowym, przełącznikiem dwustabilnym lub suwakowym. Zapewnia to dostęp do kilku wtyczek CEE jednocześnie, w zależności od konstrukcji rozdzielacza zasilania również dla różnych wtyczek CEE.
