ABB 2CDL220010R1658 Szyna fazowa PS2/58/16A 2Ph., 58Pins, 16qmm Szyna fazowa szary 16 mm² 80 A 1 szt.

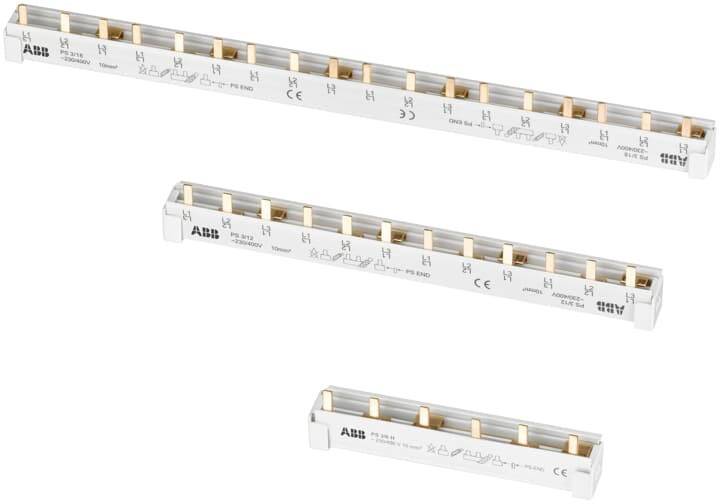

'Trzy białe szyny z naniesionymi stykami miedzianymi o różnej długości. Są one wykorzystywane jako elementy połączeń elektrycznych.'

Rodzaj produktu

Szyna fazowa

Kolor

szary

Pole przekroju

16 mm²

Natężenie znamionowe

80 A

Natężenie znamionowe - zaokrąglone

80 A

Karta katalogowa (PDF)

Dostawa w śr. 7.10

Liczba

Sztuki

Suma (153,66 zł / Sztuka)

153,66 zł

189,00 zł

z VAT (klient indywidualny)

Cena netto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Liczba modułów: -
Prąd znamionowy krótkotrwały wytrzymywany Icw: 25
Znamionowe napięcie impulsowe: 4,5
Nadaje się do liczby urządzeń: 29
Nadaje się do urządzeń z wyłącznikiem pomocniczym: nie
Nadaje się do urządzeń z przewodem N: nie
Odosobniony: tak
Maks. Znamionowe napięcie robocze Ue: 690
Przekrój: 16
Skok: 17,6
Warunkowy znamionowy prąd zwarciowy Iq: 25
Znamionowy prąd ciągły Iu: 80
Projekt podłączenia elektrycznego: pin
Liczba biegunów: 58
Długość: 1020
Ilość faz: 2

Rodzaj produktu: Szyna fazowa

Kolor: szary

Pole przekroju: 16 mm²

Natężenie znamionowe: 80 A

Natężenie znamionowe - zaokrąglone: 80 A

Zawartość: 1 szt.

Długość produktu: 1020 mm

: Grey

: TRUE

: 2

: 80 A

: 58

: 1019 m

: 25 kA

: 58

: 4.5 kV

: Pin

: 25 kA

UKCA: nie dotyczy

Do pobrania

Karta katalogowa

Karta katalogowa 2326158 ABB 2CDL220010R1658 Szyna fazowa PS2/58/16A 2Ph., 58Pins, 16qmm Szyna fazowa szary 16 mm² 80 A 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2326158 ABB 2CDL220010R1658 Szyna fazowa PS2/58/16A 2Ph., 58Pins, 16qmm Szyna fazowa szary 16 mm² 80 A 1 szt.

Opis

Szyny zbiorcze ABB umożliwiają bezpieczne i ekonomiczne łączenie krzyżowe wyłączników, wyłączników różnicowoprądowych i innych modułowych urządzeń instalacyjnych. W celu prawidłowego doboru szyny fazowej należy przestrzegać następujących zasad: Typ zacisku (zacisk podwójny lub zacisk klatkowy), liczba biegunów urządzeń (1, 2, 3, 4, 1 + N lub 3 + N), typ urządzenia (obwód wyłączniki, wyłączniki różnicowoprądowe lub modułowe urządzenia instalacyjne), kombinacje różnych typów urządzeń, zastosowanie automatycznych wyłączników z wyłącznikami pomocniczymi zamontowanymi z prawej strony i poniżej, przekrój przyłącza szyny fazowej (obciążalność prądowa), ilość modułów ( wybór spośród standardowych szyn zbiorczych lub szyn z możliwością skracania)

Opis tego produktu został przetłumaczony automatycznie.
