ABB 2CDL240101R1012 PS4/12 szyna fazowa 4Ph., 12Pins, 10qmm Szyna fazowa szary 10 mm² 63 A 1 szt.

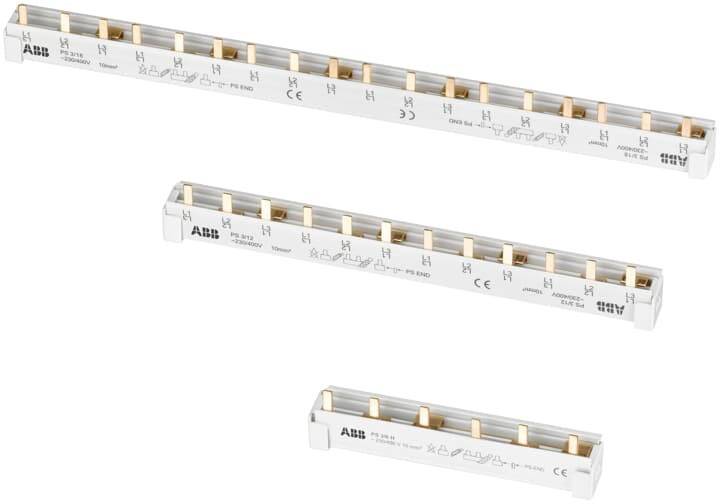

Trzy szyny połączeniowe o różnych długościach, z miedzianymi stykami do dystrybucji elektrycznej.

Rodzaj produktu

Szyna fazowa

Kolor

szary

Pole przekroju

10 mm²

Natężenie znamionowe

63 A

Natężenie znamionowe - zaokrąglone

63 A

Karta katalogowa (PDF)

Dostawa w pon. 12.10

Liczba

Sztuki

Suma (71,13 zł / Sztuka)

71,13 zł

87,49 zł

z VAT (klient indywidualny)

Cena netto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Liczba modułów: -
Prąd znamionowy krótkotrwały wytrzymywany Icw: 25
Znamionowe napięcie impulsowe: 4
Nadaje się do liczby urządzeń: 3
Nadaje się do urządzeń z wyłącznikiem pomocniczym: nie
Nadaje się do urządzeń z przewodem N: nie
Odosobniony: tak
Maks. Znamionowe napięcie robocze Ue: 690
Przekrój: 10
Skok: 17,5
Warunkowy znamionowy prąd zwarciowy Iq: -
Znamionowy prąd ciągły Iu: 63
Projekt podłączenia elektrycznego: pin
Liczba biegunów: 12
Długość: 212
Liczba faz: 4

Rodzaj produktu: Szyna fazowa

Kolor: szary

Pole przekroju: 10 mm²

Natężenie znamionowe: 63 A

Natężenie znamionowe - zaokrąglone: 63 A

Zawartość: 1 szt.

Długość produktu: 212 mm

Waga: 0

: Grey

: TRUE

: 4

: 63 A

: 12

: 212 m

: 12

: 4 kV

: Pin

: 25 kA

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2326315 ABB 2CDL240101R1012 PS4/12 szyna fazowa 4Ph., 12Pins, 10qmm Szyna fazowa szary 10 mm² 63 A 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2326315 ABB 2CDL240101R1012 PS4/12 szyna fazowa 4Ph., 12Pins, 10qmm Szyna fazowa szary 10 mm² 63 A 1 szt.

Opis

Szyny zbiorcze ABB umożliwiają bezpieczne i ekonomiczne łączenie krzyżowe wyłączników, wyłączników różnicowoprądowych i innych modułowych urządzeń instalacyjnych. W celu prawidłowego doboru szyny fazowej należy przestrzegać następujących zasad: Typ zacisku (zacisk podwójny lub zacisk klatkowy), liczba biegunów urządzeń (1, 2, 3, 4, 1 + N lub 3 + N), typ urządzenia (obwód wyłączniki, wyłączniki różnicowoprądowe lub modułowe urządzenia instalacyjne), kombinacje różnych typów urządzeń, zastosowanie automatycznych wyłączników z wyłącznikami pomocniczymi zamontowanymi z prawej strony i poniżej, przekrój przyłącza szyny fazowej (obciążalność prądowa), ilość modułów ( wybór spośród standardowych szyn zbiorczych lub szyn z możliwością skracania)

Opis tego produktu został przetłumaczony automatycznie.
