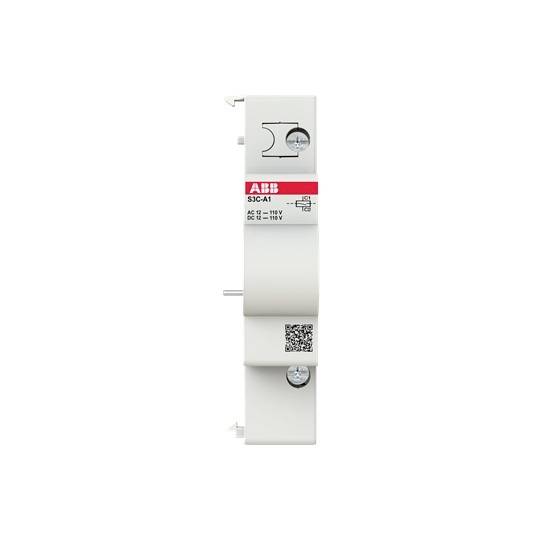

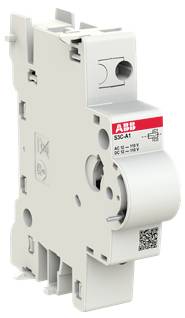

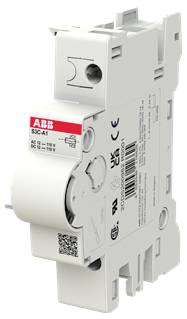

ABB 2CDS200982R0001 S3C-A1 Wyzwalacz napięciowy 1 szt.

Do zdalnego wyzwolenia (wyłączenia) urządzenia głównego, z samoistnym przerwaniem w czasie 10 ms, po podaniu napięcia. Nadaje się do serii wyłączników nadprądowych (MCB) S200, S300P, wyłączników różnicowoprądowych (RCCB) F200 A do 100 A, F200 F, F200 B do 63 A, wyłączników różnicowoprądowych (RCBO) DS201, wyłączników różnicowoprądowych (RCBO) DS200 (DDA200 + S200), DS250N-UC, AFDD S-ARC1, DS-ARC1, rozłączników obciążenia SD 200. Można stosować z wyłącznikami nadprądowymi LS (MCB) SN201 i wyłącznikami nadprądowymi FI/LS (RCBO) DS203NC poprzez moduł sprzęgający/styk pomocniczy SN201-IH. Wyzwalacze wzrostowe wykorzystują do wyzwalania cewkę, podobną do wyłączników nadmiarowoprądowych. Aby wyzwolić wyłącznik bocznikowy, należy wybrać odpowiednie napięcie i upewnić się, że zastosowany zasilacz zapewnia odpowiedni prąd Ibmax (określony w karcie katalogowej/instrukcji obsługi). Jeżeli zasilacz może dostarczyć większy prąd, wyzwalacz prądu roboczego zmniejsza prąd do Ibmax ze względu na swoją rezystancję wewnętrzną. Po zadziałaniu wyzwalacza wzrostowego styk wewnątrz pozostaje otwarty, a obwód zostaje rozłączony, nawet jeśli wyzwalacz wzrostowy jest nadal włączony. Samoczynne wyłączenie wyzwalacza wzrostowego pozwala na ponowne uruchomienie głównego urządzenia zabezpieczającego dopiero wtedy, gdy wyzwalacz wzrostowy nie otrzyma już zewnętrznego sygnału wyzwalającego.

Opis tego produktu został przetłumaczony automatycznie.
