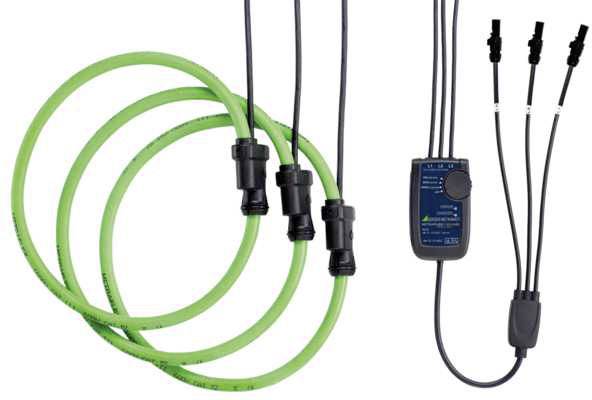

Adapter miernika cęgowego Gossen Metrawatt METRAFLEX 3003XBL/48 Z207X

METRAFLEX to czujniki prądu zmiennego oparte na zasadzie Rogowskiego. Mogą być używane do pomiaru AC do 3000A poprzez podłączenie do odpowiedniego miernika (rejestrator danych, analizator zasilania itp.).

Mogą być umieszczone wokół jednego lub więcej przewodów o dowolnym kształcie (izolowane kable, rury, szyny zbiorcze).
Do autonomicznej pracy wzmacniacza pomiarowego jest on zasilany przez wewnętrzne baterie.
Najważniejsze cechy produktu
Szeroka gama zastosowań, 3 zakresy pomiarowe i szerokie pasmo 10 Hz ... 20 kHz do analiz harmonicznych
Dokładny pomiar nawet niskich wartości natężenia, wysoka dynamika i czułość czujnika
Minimalny wpływ lokalizacji przewodów i pola zewnętrznego
Łatwy w użyciu na małej przestrzeni dzięki małemu przekrojowi czujnika
9,9 mm i smukła zaślepka 13,6 mm - długość pętli: 610 mm
Bezpieczna obsługa nawet w rękawicach ochronnych, otwieranie czujnika i ustawianie zakresu pomiarowego w obsłudze jedną ręką
Długa żywotność baterii - do 2000 h
Zawiera kabel przyłączeniowy
Czujnik o stopniu ochrony IP 65, wzmacniacz IP 40
Wysokie bezpieczeństwo dla użytkownika, kategoria pomiarowa 1000V CAT III, 600 V CAT IV i nieograniczona zdolność przeciążania
Korzyści
Elastyczna głowica pomiarowa umożliwia pomiar prądu nawet w trudnodostępnych miejscach. Czujniki mogą być umieszczone wokół jednego lub więcej przewodów dowolnej konstrukcji (izolowane kable, szyny zbiorcze, rury). Do autonomicznej pracy wzmacniacza pomiarowego jest on zasilany przez wewnętrzne baterie.
W przypadku urządzeń MAVOWATT 230/240 i MAVOWATT 270 / 270-400 czujniki są zasilane bezpośrednio przez analizator sieci. W innych analizatorach sieciowych czujniki można obsługiwać w przypadku pomiarów długoterminowych za pomocą zewnętrznego źródła zasilania.
Dane techniczne
Szeroka gama zastosowań, 3 zakresy pomiarowe i szerokie pasmo 10 Hz ... 10 kHz do analiz harmonicznych
Dokładny pomiar nawet niskich wartości natężenia, wysoka dynamika i czułość czujnika
Minimalny wpływ lokalizacji przewodów i pola zewnętrznego
Łatwy w użyciu na małej przestrzeni dzięki małemu przekrojowi czujnika 9,9 mm i wąskiej zaślepce 13,6 mm
Bezpieczna obsługa nawet w rękawicach ochronnych, otwieranie czujnika i ustawianie zakresu pomiarowego w obsłudze jedną ręką
Długa żywotność baterii - do 2000 h
Zasilanie zewnętrzne do pomiaru długotrwałego za pomocą opcjonalnego zasilacza wtyczkowego. akcesoria
Czujnik o stopniu ochrony IP 65, wzmacniacz IP 40
Wysokie bezpieczeństwo dla użytkownika, kategoria pomiaru 1000 V @ CATIII, 600 V przy CATIV i nieograniczona zdolność przeciążania
Specyfikacja funkcji
Sygnał wyjściowy (AC) 50 mV / A 5 mV / A 0,5 mV / A
Prąd szczątkowy / szumy 8 mV eff. 2 mV eff. 2 mV eff.
Niepewność pomiaru (45 ... 65 Hz) ±1% ±0,1 A ±1% ±0,1 A ±1% ±1 A
Przeciążalność nieograniczona
Liniowość ± 0,2% zmierzonej wartości
Pasmo 10 Hz do 10 kHz (-1 dB)
Błąd kąta fazowego mniejszy niż ± 1 ° (45 ... 65 Hz)
