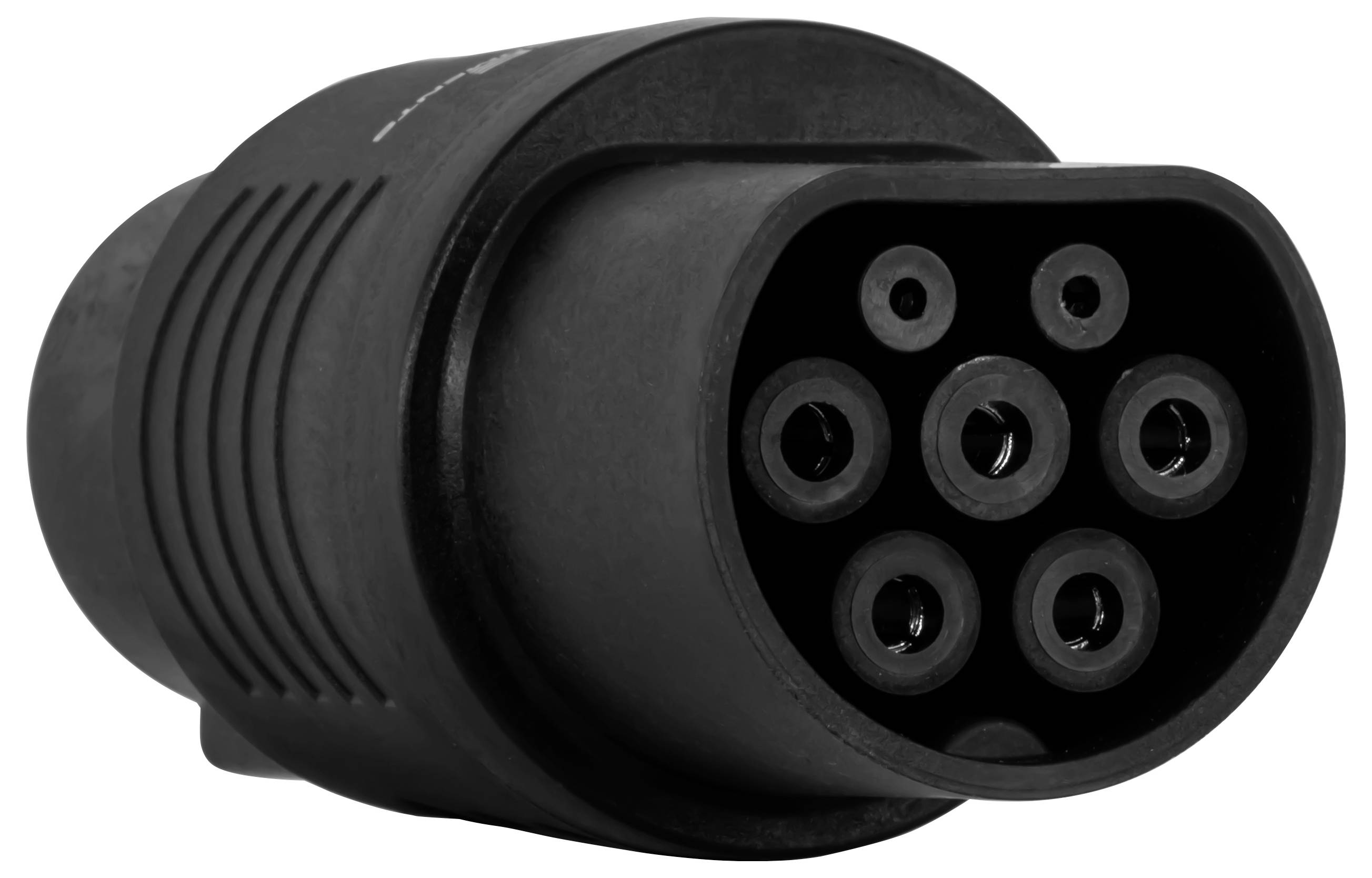

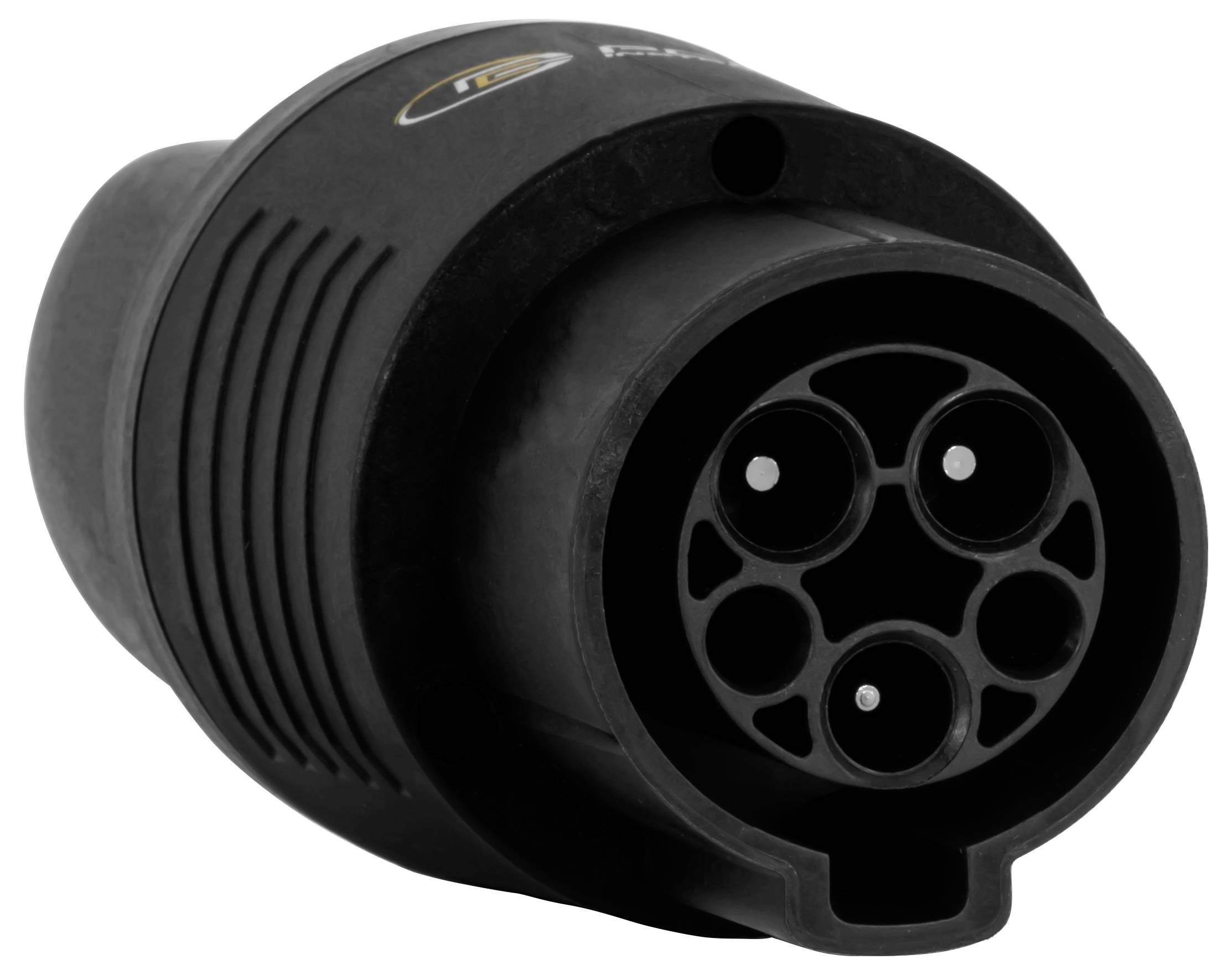

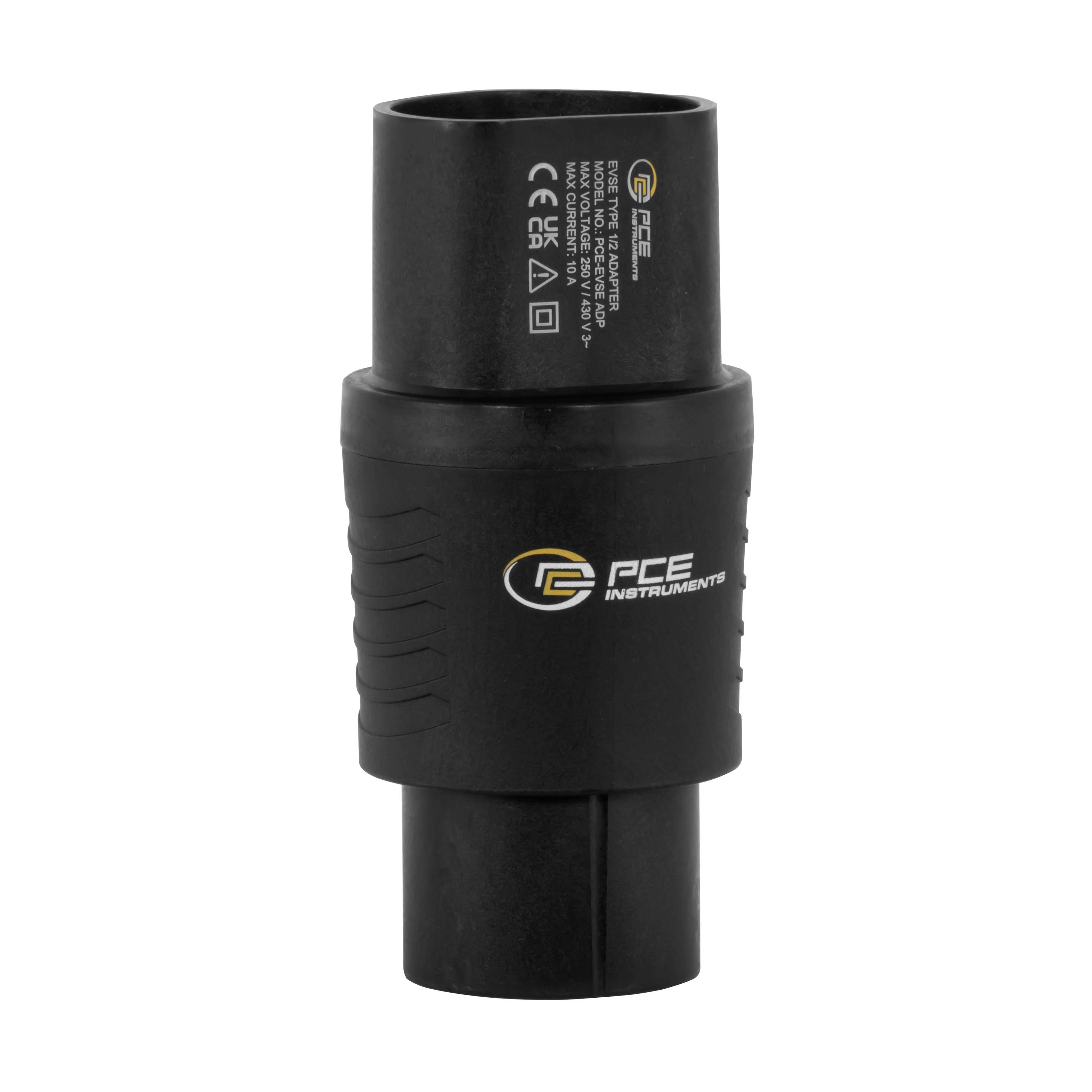

Akcesorium PCE Instruments PCE-EVSE ADP, PCE-EVSE ADP, Typ 2, 25 cm
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Dane techniczne
- Funkcje testowe
- Wstępny test PE tak, z elektrodą pojemnościową
- Symulacja PP otwarta, 13 A, 20 A, 32 A, 63 A
- Status CP A, B, C, D
- Błąd CP „E” E
- Błąd PE / błąd uziemienia: Tak
- Ogólne dane techniczne
- Przyłącza L1, L2, L3, N, PE
- Połączenia Informacje dodatkowe:
- maks. 230 V (1 faza) / 430 V (3 fazy) ; 50/60 Hz
- 10A / 250 V.
- Podłącz mocno wtyczkę typu 2 do kabla
- (wymagany opcjonalny adapter dla typu 1)
- Normy IEC62196-2 Złącze typu 2
- Długość kabla: 25 cm
- Norma bezpieczeństwa CAT II/300V
- Gniazdo sieciowe maks. 250 V; 50/60 Hz; 10 A
- Wyjścia 2 sztuki gniazd 4mm (zaciski wyjściowe sygnału)
- Bezpieczniki w gnieździe zasilającym T10A/250V
- Rodzaj produktu
Akcesorium
- Wtyczka ładowania (eMobility)
Typ 2
- Ilość złączy
1 x
- Długość kabla
25 cm
IP40
- Kolor
czarno-szary
- Długość produktu
150 mm
- Szerokość produktu
70 mm
- Wysokość produktu
70 mm
- Waga
308
- Maksymalna temperatura
40 °C
- Minimalna temperatura
0 °C
Do pobrania
Karta katalogowa
Karta katalogowa 3192920 Akcesorium PCE Instruments PCE-EVSE ADP, PCE-EVSE ADP, Typ 2, 25 cm
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3192920 Akcesorium PCE Instruments PCE-EVSE ADP, PCE-EVSE ADP, Typ 2, 25 cm
Opis
Adapter przyłączeniowy pomiarowy do puszek ściennych / symulacja pojazdu / symulacja kabla / wyjście CP i gniazdo sieciowe do celów pomiarowych / w zestawie torba transportowa
Adapter przyłącza pomiarowego do puszek ściennych przeznaczony jest do testerów VDE 0100 do testowania stacji ładowania (tryb ładowania 3) samochodów elektrycznych. Adapter ten może być używany z testerem instalacji PCE-ITE 55B lub z większością innych popularnych testerów VDE 0100. Dzięki diodom LED wykrywającym napięcie na 3 fazach można szybko określić, czy wystąpił błąd w instalacji.
Obciążalność prądową kabla ładującego można symulować za pomocą przełącznika obrotowego PP State. Symulowana jest obciążalność prądowa przy różnych rezystancjach w adapterze przyłącza pomiarowego do puszek ściennych, które są połączone pomiędzy przewodami PP i PE. Za pomocą przełącznika obrotowego CP State można symulować różne stany pojazdu. Stany pojazdu symulowane są za pomocą różnych rezystorów podłączonych pomiędzy przewodami CP i PE.
Do gniazda można podłączyć obciążenie zewnętrzne. Wyjście to przeznaczone jest wyłącznie do celów pomiarowych i oferuje możliwość sprawdzenia działania licznika energii elektrycznej. Za pomocą adaptera przyłącza pomiarowego do puszek ściennych można dodatkowo symulować błąd PE (zwarcie doziemne). Adapter przyłącza pomiarowego do puszek ściennych dostarczany jest w torbie na urządzenie. Dostępny jest opcjonalny adapter do stacji ściennych ze złączem typu 1.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Adapter przyłącza pomiarowego do puszek ściennych przeznaczony jest do testerów VDE 0100 do testowania stacji ładowania (tryb ładowania 3) samochodów elektrycznych. Adapter ten może być używany z testerem instalacji PCE-ITE 55B lub z większością innych popularnych testerów VDE 0100. Dzięki diodom LED wykrywającym napięcie na 3 fazach można szybko określić, czy wystąpił błąd w instalacji.
Obciążalność prądową kabla ładującego można symulować za pomocą przełącznika obrotowego PP State. Symulowana jest obciążalność prądowa przy różnych rezystancjach w adapterze przyłącza pomiarowego do puszek ściennych, które są połączone pomiędzy przewodami PP i PE. Za pomocą przełącznika obrotowego CP State można symulować różne stany pojazdu. Stany pojazdu symulowane są za pomocą różnych rezystorów podłączonych pomiędzy przewodami CP i PE.
Do gniazda można podłączyć obciążenie zewnętrzne. Wyjście to przeznaczone jest wyłącznie do celów pomiarowych i oferuje możliwość sprawdzenia działania licznika energii elektrycznej. Za pomocą adaptera przyłącza pomiarowego do puszek ściennych można dodatkowo symulować błąd PE (zwarcie doziemne). Adapter przyłącza pomiarowego do puszek ściennych dostarczany jest w torbie na urządzenie. Dostępny jest opcjonalny adapter do stacji ściennych ze złączem typu 1.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Charakterystyka
- Test wstępny PE
- Status pilota zbliżeniowego PP i pilota sterującego CP
- Symulacja błędu CP „E” i błędu PE
- Gniazdo sieciowe do celów pomiarowych
- Bezpieczne gniazda pomiarowe
- Zawiera wtyczkę typu 2
- Zawiera adapter do typu 1
Zakres dostawy
- 1 x adapter przyłącza pomiarowego do puszek ściennych PCE-EVSE 310+
- 1 x instrukcja obsługi
- 1 x torba transportowa
- 1 złącze typu 2
- 1 x adapter do typu 1 (PCE-EVSE ADP)
Uwagi
- Ostrzeżenie!
Podłączenie i instalacja urządzenia zasilanego dużym prądem (prądem przemiennym trójfazowym) wymaga zgody operatora sieci; ponadto może to wykonać wyłącznie operator sieci lub firma instalacyjna wpisana do katalogu instalatorów operatora sieci.
- Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
