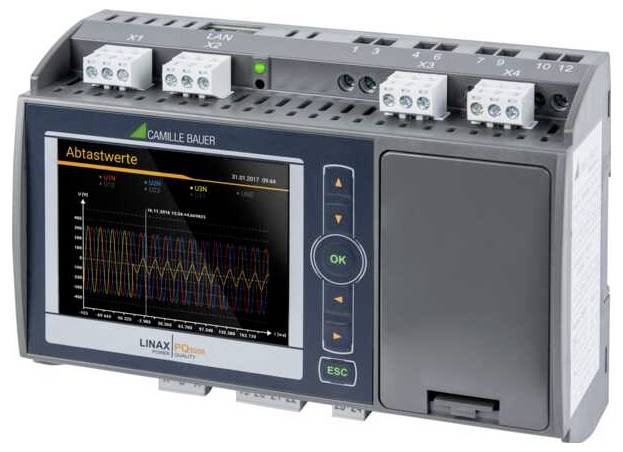

Analizator sieci Camille Bauer LINAX PQ5000 193089

Stacjonarna technologia pomiaru jakości energii w klasie A, montaż na szynie DIN. LINAX PQ5000 łączy w sobie cechy normatywnego miernika jakości energii (PQ) z funkcjami analizy zużycia energii i stanu sieci. Nowoczesny, wielojęzyczny design pozwala na intuicyjną obsługę i parametryzację urządzenia za pośrednictwem strony internetowej urządzenia lub opcjonalnego, kolorowego wyświetlacza TFT o wysokiej rozdzielczości. Zintegrowany serwer WWW umożliwia zdalny dostęp, wyświetlanie i analizę danych pomiarowych. Nie jest wymagane żadne dodatkowe oprogramowanie. . Analiza jakości zasilania: Urządzenie umożliwia ciągłą ocenę jakości zasilania zgodnie z normą IEC 61000-4-30 wyd. 3 w klasie A. Rejestrowane zdarzenia dotyczące jakości zasilania (spadki napięcia, skoki napięcia, przerwy w napięciu, RVC, skoki prądu i zmiany częstotliwości, napięcie homopolarne) służą zarówno do udowodnienia wystąpienia zakłóceń, jak i do zlokalizowania źródła zakłóceń w celu zwiększenia niezawodności zasilania. Statystyczne wartości napięcia i prądu mogą być wykorzystywane do weryfikacji zgodności z umowami o dostawę lub wewnętrznymi specyfikacjami. Ocenę zgodną z normami EN 50160, IEC 61000-2-2/4/12, IEEE 519, GB/T lub samodzielnie zdefiniowanymi limitami można przeprowadzić po dokonaniu pomiaru, a odpowiednie raporty zgodności można utworzyć bezpośrednio za pośrednictwem strony internetowej urządzenia (raport PQEasy). Niezależna certyfikacja zgodnie z normą IEC 62586-2 wydana przez Szwajcarski Federalny Instytut Metrologii METAS. Obsługa standardowego, niezależnego od producenta formatu PQDIF zgodnie z normą IEEE 1159.3. Regulowany czas rejestracji zdarzeń. Wyświetlanie zdarzeń za pośrednictwem strony internetowej z powiększeniem czasu i odczytem wartości. Analiza przepływu energii. Uśrednione wartości mocy z analizą trendów w celu uniknięcia obciążeń szczytowych. Przechowywanie profili obciążenia z pasmem wahań (min./maks.) dla każdego interwału. Klasa energii czynnej (IEC 62053-22:2003) 0,2 s, klasa energii biernej (IEC 62053-24:2014) 0,5 s. Dodatkowe wartości średnie i liczniki z możliwością wyboru rozmiaru bazowego. Konfiguracja: Z wyświetlaczem TFT, do montażu na szynie DIN; 4 wejścia przekładników prądowych (1/5A), 42...50/60...69,5Hz; Napięcie znamionowe 100...230 V AC/DC; Ethernet (Modbus/TCP) + RS485 (RTU); Interfejs Modbus + REST; 1 pasywne wejście cyfrowe; 2 pasywne wyjścia cyfrowe; Z zasilaczem UPS; Rozszerzenie 1: 4 wyjścia analogowe +/-20mA; Rozszerzenie 2: Bez rozszerzenia 2; Protokół testowy (angielski); Komunikacja: Ethernet (Modbus/TCP, http/https, NTP, SFTP, SYSLOG, REST API); Modbus/RTU; Automatyczny eksport danych (pliki CSV i PQDIF) do serwera SFTP; Cyberbezpieczeństwo (OT) / Cyberochrona; Kontrola dostępu oparta na rolach (RBAC); Bezpieczny protokół przesyłania hipertekstu (https); Biała lista klientów; Dziennik audytu [rejestracja wszystkich manipulacji]; Sys-log; Bezpieczne aktualizacje oprogramowania sprzętowego; Rejestrator danych i zasilacz UPS Eksport danych Test PEN Inne funkcje 4 kanały pomiaru prądu i 4 kanały pomiaru napięcia z dokładnością 0,1% Kategoria pomiarowa 600 V, CAT III (napięcie), 300 V, CAT III (prąd) Standardowe wejścia/wyjścia: 1 wejście cyfrowe, 2 wyjścia cyfrowe Pamięć danych 16 GB Częstotliwość próbkowania: 18 kHz Monitorowanie i alarmowanie za pomocą wartości granicznych i funkcji monitorowania Do montażu na szynie DIN Identyczne działanie jak w urządzeniach z serii SINEAX® AM/DM i CENTRAX® CU Raport z testów w zestawie Analiza danych Bezpłatne oprogramowanie PQDiffractor firmy Electrotek Concepts można pobrać za pośrednictwem łącza www.pqview.com/pqdiffractor/ (wymagana rejestracja). Oprogramowanie to umożliwia analizę danych z plików PQDIF, zapisywanie ich w formacie CSV lub eksportowanie w postaci grafiki. Cyfrowe zarządzanie siecią: dzięki oprogramowaniu SMARTCOLLECT® SC2 można zbudować kompletny ekosystem do monitorowania jakości energii i zasilania.

Opis tego produktu został przetłumaczony automatycznie.
