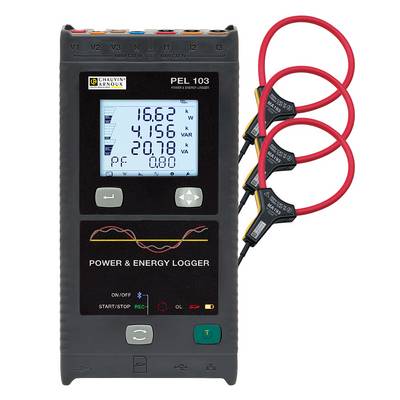

Analizator sieci Chauvin Arnoux PEL 103 + 3x MA193-250 P01157151 z funkcją rejestratora, zaw. cegi
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Suma (12 194,31 zł / Sztuka)
zł
14 999,00 zł
z VAT (klient indywidualny)
Cechy produktu
Śladami pożeraczy energii - z wydajnością PEL i rejestratorami energii!
- Do sieci jednofazowych, dwufazowych i trójfazowych (z przewodem neutralnym lub bez) i innych instalacji elektrycznych
- Podłączenie bez przerwy w zasilaniu
- Transmisja danych: Bluetooth, Ethernet i USB
- Automatyczne rozpoznawanie podłączonych przekładnik prądowy
- Zapis danych na karcie pamięci SD
- Wymiana danych w czasie rzeczywistym z komputerem PC i ocena danych pomiarowych za pomocą oprogramowania do przesyłania PEL
Dane techniczne
- Klasa dokładności: 0,2%
- Zakres pomiaru prądu z MiniFLEX MA193: od 100 mA do 10000 AAC
- Inne możliwe do podłączenia przekładniki prądowe (opcjonalnie):
- MN93: Od 2 do 240 AAC
- MN93A: 0,005 A do 5 AAC / 0,1 AAC do 120 AAC
- C193: 3 A do 1200 AAC
- AmpFLEX A193: 100 mA do 10 000 AAC
- PAC93: Od 10 A do 1000 AAC / 10 A do 1400 ADC
- E3N: 50 mA do 10 AAC / DC - 100 mA do 100 AAC / DC
- Współczynniki napięcia / prądu: do 650 000 V / do 25 000 A.
- Moc: 10 W do 10 GW / 10 var do 10 Gvar / 10 VA do 10 GVA
- Energia: do 4 EWh / 4 EVAh / 4 Evarh (E = Eta = 1018)
- Fazy: cos phi, tan phi, PF
- Interwał akwizycji: 1 pomiar na sekundę
- Agregacja: 1 mn do 60 mn
- Rodzaj produktu
Analizator sieci
- Kategoria pomiarowa
CAT IV 600 V
CAT III 1000 V
fabryczna (bez certyfikatu)
- Zasilanie
110 - 250 V
- Wymiary
(D x S x W) 37 x 125 x 256 mm
- Waga
950 g
- Typ pomiaru
3-fazowy
- Właściwości analizatora sieci
z funkcją rejestratora
zaw. cegi
- Szerokość produktu
125 mm
- Wysokość produktu
256 mm
- Długość produktu
37 mm
- Interfejs komponentów
Bluetooth
RJ45
USB
Do pobrania
Karta katalogowa
Karta katalogowa 674479 Analizator sieci Chauvin Arnoux PEL 103 + 3x MA193-250 P01157151 z funkcją rejestratora, zaw. cegi
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 674479 Analizator sieci Chauvin Arnoux PEL 103 + 3x MA193-250 P01157151 z funkcją rejestratora, zaw. cegi
Opis
PEL 102/103 to niezbędne narzędzia do optymalizacji efektywności energetycznej.
Rejestrator danych PEL 102/103 mierzy jednocześnie moc i energię!:Oferują wszystkie funkcje pozyskiwania i przechowywania danych dotyczących mocy i energii w wielu różnych typach sieci.
Oprócz prądu i napięcia urządzenia te rejestrują moc pozorną, czynną i bierną (VA, W, var) oraz pozorną, czynną i bierną (kVAh, kWh, kvarh). Obliczany jest jednocześnie współczynnik mocy (PF), współczynnik przemieszczenia (DPF), współczynnik szczytowy (CF), zawartość harmoniczna (THD) i częstotliwość. Dodatkowo użytkownik może pobrać informacje harmoniczne do 50. rzędu.
Użytkownik otrzymuje wszystkie informacje potrzebne do poprawy efektywności energetycznej i może odpowiednio monitorować swoje zużycie energii.
Są przyjazne dla użytkownika, a dzięki smukłej konstrukcji i magnetycznej tylnej obudowie nadają się do wszystkich typów szaf sterowniczych.
Rejestrator danych PEL 102/103 mierzy jednocześnie moc i energię!:Oferują wszystkie funkcje pozyskiwania i przechowywania danych dotyczących mocy i energii w wielu różnych typach sieci.
Oprócz prądu i napięcia urządzenia te rejestrują moc pozorną, czynną i bierną (VA, W, var) oraz pozorną, czynną i bierną (kVAh, kWh, kvarh). Obliczany jest jednocześnie współczynnik mocy (PF), współczynnik przemieszczenia (DPF), współczynnik szczytowy (CF), zawartość harmoniczna (THD) i częstotliwość. Dodatkowo użytkownik może pobrać informacje harmoniczne do 50. rzędu.
Użytkownik otrzymuje wszystkie informacje potrzebne do poprawy efektywności energetycznej i może odpowiednio monitorować swoje zużycie energii.
Są przyjazne dla użytkownika, a dzięki smukłej konstrukcji i magnetycznej tylnej obudowie nadają się do wszystkich typów szaf sterowniczych.
Charakterystyka
- Do jednofazowych, dwufazowych i trójfazowych instalacji elektrycznych - podłączenie bez przerw w zasilaniu - analiza harmoniczna - Bluetooth®, Ethernet lub USB - automatyczne wykrywanie podłączonych transformatorów prądowych - przechowywanie danych na karcie SD - wymiana danych w czasie rzeczywistym z komputerem PC oraz analiza danych pomiarowych za pomocą oprogramowania PEL.
Zakres dostawy
- 3 przekładniki prądowe MiniFLEX MA193-250
- 4 Przewody probiercze (Banan/Banan proste, 3 m, czarny)
- 4 zaciski krokodylkowe (czarne)
- 1 karty pamięci SD o pojemności 2 GB
- 1 zestaw baterii (do końcówek kablowych i przekładników prądowych)
- Sieciowy przewód przyłączeniowy
- 1 kabel przyłączeniowy USB (Typ A / Typ B)
- Instrukcja obsługi (na płycie CD)
- Etui.
- 1 Karta charakterystyki
- 1 oprogramowanie PEL transfer do PC
- 1 skrócona instrukcja obsługi
- 1 adapter SD-USB
Uwagi
- Bluetooth® to zastrzeżony na całym świecie znak towarowy firmy Bluetooth SIG, Inc.
