Analizator sieci PCE Instruments PCE-830-1 PCE-830-1
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
4 Sztuki
Liczba
Suma (8779,67 zł / Sztuka)
8779,67 zł
10 798,99 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 4 sztuka
Cechy produktu
Analizator zakłóceń w sieci zasilającej PCE-830-1
- Analiza sieci 3-fazowych/4-przewodowychAnaliza sieci 3-fazowych/3-przewodowychAnaliza sieci 1-fazowych/2 przewodowychAnaliza sieci 1-fazowych/3 przewodowych Pomiar True RMS (V 123 i I 123 )Pomiar mocy czynnej (W, KW, MW, GW)Pomiar mocy pozornej i biernej (KVA, KVAR)Współczynnik mocy (PF)
Dane techniczne
- AC Watt (50 lub 60 Hz, PF 0,5 do 1) Zakres pomiarowy Rozdzielczość Dokładność 5,0 ... 999,9 W 0,1 W ±1% ±0,8 W. 1,000.. 9,999 kW 0,001 kW ±1% ±8 W 10,00.. 99,99 kW 0,01 kW ±1% ±80 W. 100,0 ... 999,9 kW 0,01 kW ±1% ±0,8 kW 1000 ... 9999 kW 1 kW ±1% ±8 kW Prąd AC (50 lub 60 Hz, autozakres, TRMS) Zakres pomiarowy Rozdzielczość Dokładność 0,04 A ... 1 A 0,001 A ±0,5% ±0,05 A 0.4 A... 10,0 A 0,01 A ±0,5% ±0,05 A 4 A ... 100.0 A 0,1 A ±1,0% ±0,5 A Napięcie AC (50 lub 60 Hz, TRMS) Zakres pomiarowy Rozdzielczość Dokładność 20,0 ... 500,0 V; 0.1 V ±0,5% ±5 cyfr (Faza względem przewodu neutralnego) 20,0 ... 600,0 V 0.1 V ±0,5% ±5 cyfr (Faza do fazy) Zniekształcenia harmoniczne napięcia AC Zakres pomiarowy Rozdzielczość Dokładność 1... 20te 0,1 % ±1,0 % 21 49te 0,1 % 4 % wartości pomiarowej ±2.0 % 50 ... 99te 0,1 % 6 % wartości pomiarowej ±2.0 % Harmoniczne prądu AC w % Zakres pomiarowy Rozdzielczość Dokładność 1... 20te0,1 % ±0,2 % wartości pomiarowej ±1,0 % 11 ... 20te 0,1 % ±2% V wartości pomiarowej ±1,0 % 21 50te (A) 0,1 % ±5 % 50te (mA) ±1,0 % 21 ... 50te (mA) 0,1% ±10% 51 ... ± 1,0% 51 ... 99te 0,1 % ±35 % wartości pomiaru ±1,0 %Współczynnik mocy (PF) Zakres pomiarowy Rozdzielczość Dokładność 0,00 ... 1,00 0,01 ±0,04 Kąt fazowy (Phi) Zakres pomiarowy Rozdzielczość Dokładność -180° ... 180° 0,1° ±1° Całkowite zniekształcenia harmoniczne Zakres pomiarowy Rozdzielczość Dokładność 0,0 20,0 % 0,1 % ± 1 % 20,0 ... 100 % 0,1 % ±3% wartości pomiaru ±5 % 100 ... 999,9 % 0,1 % ±10% wartości pomiaru ±10% Pomiar wartości szczytowej przy napięciu/prądzie AC Zakres pomiarowy Rozdzielczość Dokładność 50 Hz 19 uS ±5% ±30 cyfr 60 Hz 16 uS ±5% ±30 cyfry Pomiar wartości szczytowej dla napięcia/prądu AC Zakres pomiarowy Rozdzielczość Dokładność 1,00 99,99 0,01 ±5% ±30 cyfr Zakres częstotliwości w trybie autom Zakres pomiarowy Rozdzielczość Dokładność 45 ... 65 Hz 0,1 Hz 0,1 Hz Pamięć danych 512 kB (pamięć nieulotna) do 52420 wartości mierzonych dla pomiaru 1-fazowego/2-przewodowego Interfejs USB (izolowany optycznie) Oprogramowanie i kabel do transmisji danych w zestawieodpowiedni dla Windows2000, XP, ME Podświetlany wyświetlacz LCD z matrycą punktową Zasilanie 8 x 1,5 V typu AA (Mignon) Wymiary 257 x 155 x 57mm Waga: 1160g Warunki otoczenia maks. 85% wilgotności względnej / -10 ... + 50 °C Stopień ochrony / standaryzacja IEC 61010, 600 V/CAT III Miernik cęgowy PCE-6801 (100A) Uchwyt przewodu o średnicy 55 mm Ręczny wybór zakresu (10A, 100A, 1000A) Wymiary 244x97x46mm Waga: 600g
- Rodzaj produktu
Analizator sieci
fabryczna (bez certyfikatu)
Do pobrania
Karta katalogowa
Karta katalogowa 2452274 Analizator sieci PCE Instruments PCE-830-1 PCE-830-1
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2452274 Analizator sieci PCE Instruments PCE-830-1 PCE-830-1
Opis

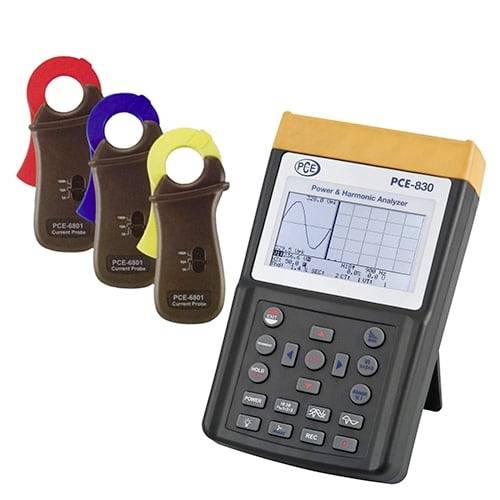

Analizator zakłóceń sieci PCE-830-1 3: - Miernik mocy faz / licznik energii i analizator harmonicznych z pamięcią danych / interfejsem PC i oprogramowaniem. Analizator zakłóceń sieci energetycznej PCE-830 służy do jedno- do trójfazowego pomiaru wielkości elektrycznych w sieci prądu przemiennego. Nie tylko „normalne” mierzone zmienne, takie jak napięcie, prąd, częstotliwość, moc i energia są określane za pomocą analizatora zakłóceń sieci energetycznej, ale wyświetlane są również wartości wymagane zgodnie z normą EN50160, takie jak harmoniczne, interharmoniczne i asymetria. Zakłócenia w sieci, takie jak przerwy, chwilowe lub przejściowe przepięcia (od 16uS czasu trwania) można określić za pomocą odpowiednich wartości. Bardzo kontrastowy, podświetlany wyświetlacz LCD z matrycą punktową wyświetla do 35 parametrów jednocześnie. Jednocześnie można podłączyć do 3 cęgów prądowych. W trybie rejestratora można zapisać do 17470 zmierzonych wartości (3-fazowy/4 przewodowy), w najprostszym przypadku do 52400 mierzonych wartości (1-fazowy/2 przewodowy) w 85 zestawach danych. Oznacza to, że ten analizator zasilania i zakłóceń sieci PCE-830 może być optymalnie wykorzystywany do analiz długoterminowych. Zmierzone wartości zebrane w urządzeniu można przesłać do komputera i ocenić za pomocą odpowiedniego oprogramowania analitycznego. Zakres dostawy obejmuje wszystko, czego potrzebujesz do pomiaru i oceny (także oprogramowanie i kabel do transmisji danych). Miernik jest dostarczany fabrycznie skalibrowany, ale opcjonalnie może być również skalibrowany w laboratorium i certyfikowany zgodnie z ISO (przy pierwszym zamówieniu lub również w przypadku ponownej kalibracji, np. co roku).
Zakres dostawy
- 1 x Analizator zakłóceń zasilania i sieci PCE-830-1 3 x miernik cęgowy PCE-6801 (100A) 4 x izolowane zaciski krokodylkowe 4 x przewód probierczy 3M8x bateria 1 x adapter sieciowy 1 x pokrowiec 1 x kabel USB PC 1 x oprogramowanie (angielskojęzyczne) 1 x instrukcja obsługi
