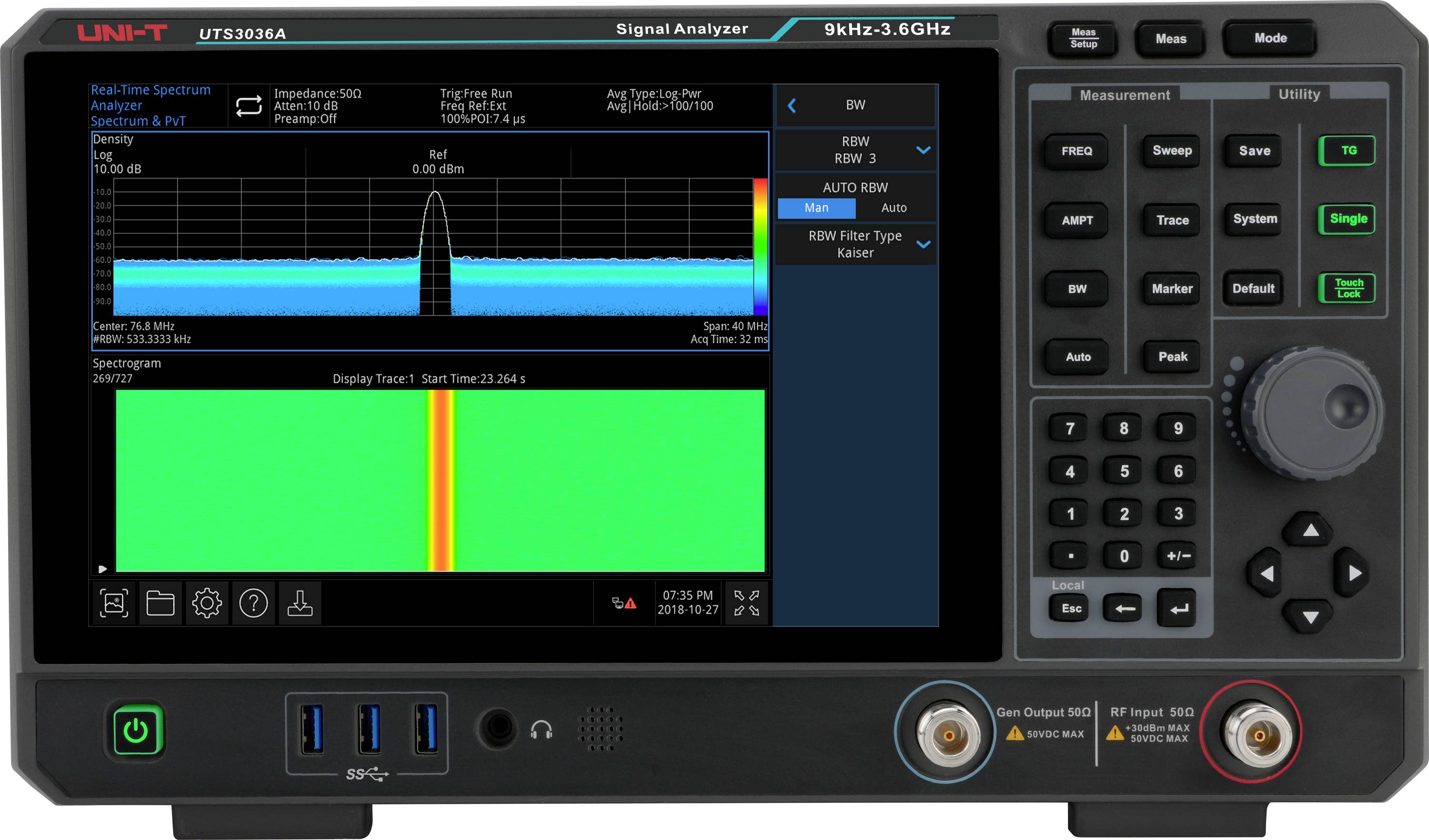

Analizator widma Uni-T UTS3036A
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
3 Sztuki
Liczba
Suma (21 787,80 zł / Sztuka)
21 787,80 zł
26 798,99 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 3 sztuka
Cechy produktu

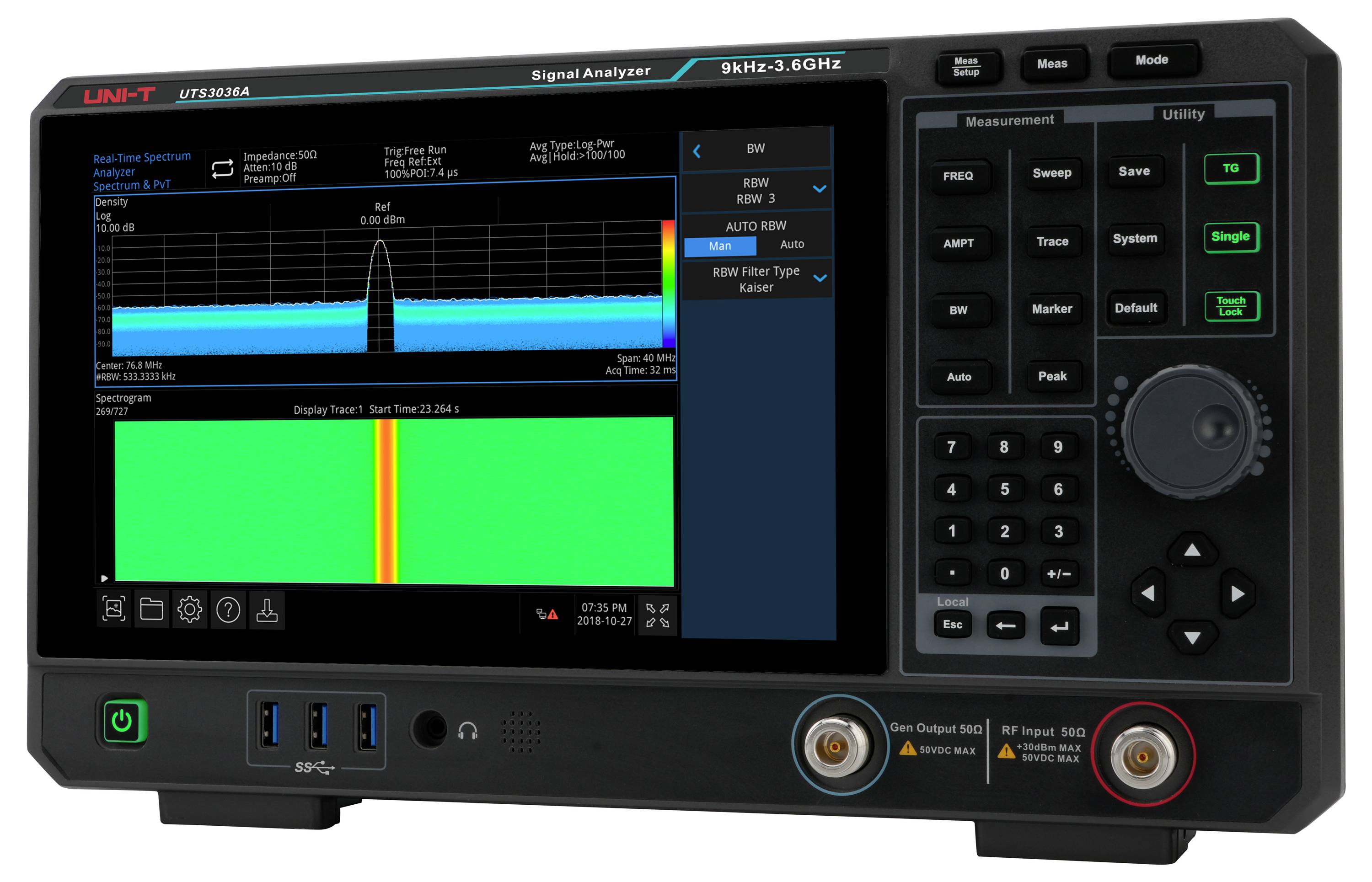

Analizator sygnału/widma UNI-T UTS3036A z pasmem 3,6 GHz
- Zakres frekwencji: 9 kHz - 3,6 GHz
- RBW: 1 Hz - 10 MHz
- Szum fazowy: –100 dBc/Hz przy 10 kHz
- DANL (średni poziom hałasu): -165 dBm
- Generator śledzenia: Standardowy
- Wyświetlacz: 10,1-calowy TFT LCD (ekran dotykowy)
- Szerokość pasma analizy: 40 MHz (opcjonalnie)
Dane techniczne
- Rodzaj produktu
Analizator widma
- Pasmo przenoszenia
3.6 GHz
- Częstotliwość próbkowania na kanał
51.2 MSa/s
- Rozdzielczość (technika pomiarowa)
14 Bit
- Maksymalna ilość wejść analogowych
1
- Wejścia
Wejście RF
- Wymiary
(S x W) 378 mm x 218 mm
- Waga
4.96 kg
- Maksymalna ilość wejść cyfrowych
1
- Szerokość produktu
378 mm
- Wysokość produktu
218 mm

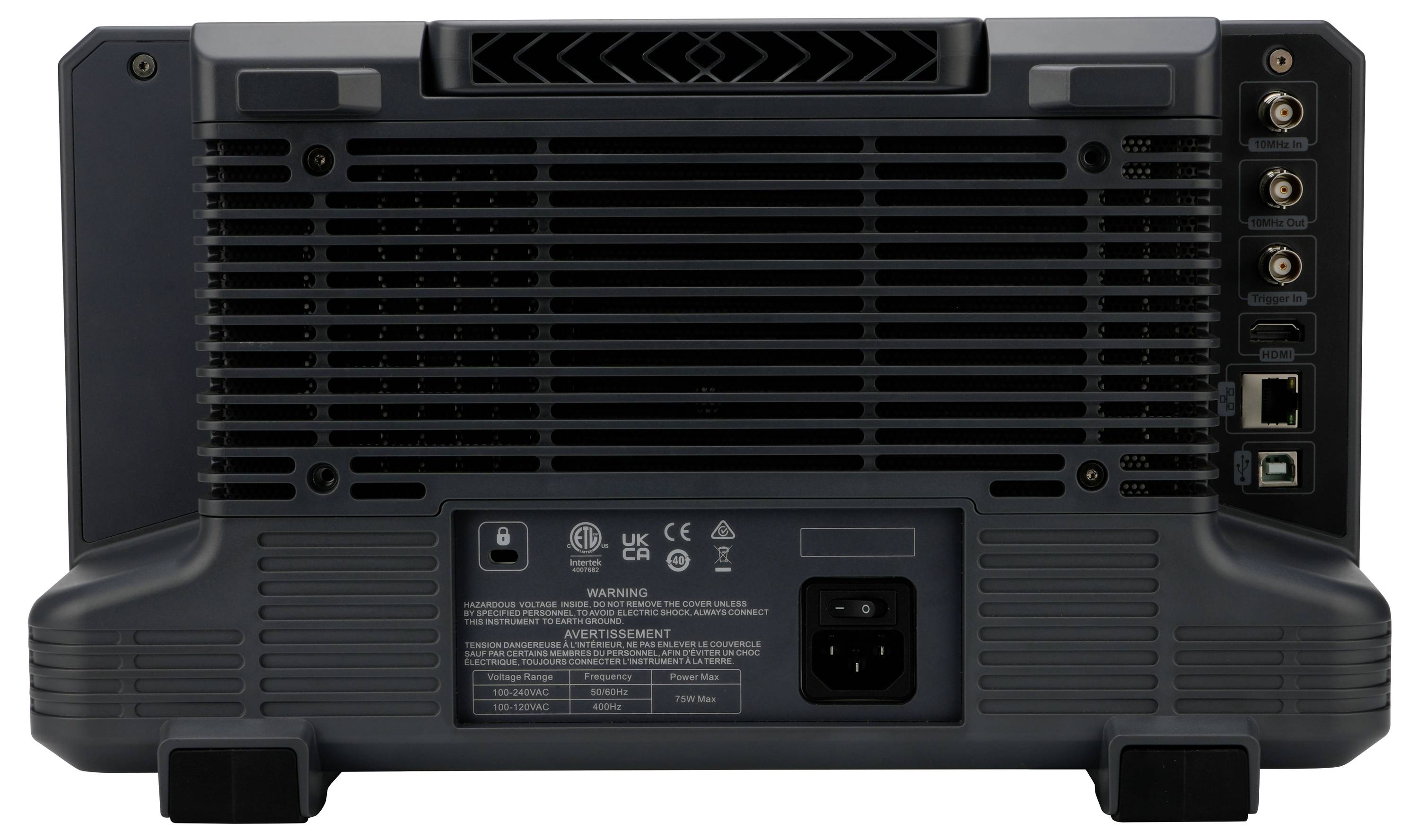

- Interfejs komponentów
USB (urządzenie)
USB (host)
LAN
HDMI
Do pobrania
Karta katalogowa
Karta katalogowa 3532365 Analizator widma Uni-T UTS3036A
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3532365 Analizator widma Uni-T UTS3036A
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3532365 Analizator widma Uni-T UTS3036A
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3532365 Analizator widma Uni-T UTS3036A
Opis
UTS3036A to wszechstronny analizator sygnałów przeznaczony do zastosowań badawczo-rozwojowych, produkcyjnych i edukacyjnych, działający w zakresie częstotliwości od 9 kHz do 3,6 GHz. Obsługuje analizę widma w czasie rzeczywistym, wektorową analizę sieci (VNA), wektorową analizę sygnału (VSA) i analizę EMI. Idealnie nadaje się do systemów sterowania automatycznego i różnych zastosowań testowych.
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Charakterystyka
- Zakres częstotliwości od 9 kHz do 3,6 GHz
- Wyświetlany średni poziom hałasu (DANL): -165 dBm/Hz (typowo)
- Szum fazowy: mniejszy niż -100 dBc/Hz (przesunięcie 10 kHz, typowo)
- Dokładność amplitudy: poniżej 0,7 dB
- Liczba punktów: do 40 001
- Minimalna szerokość pasma rozdzielczości (RBW): 1 Hz
- Generator śledzenia (TG): Domyślny
- Analiza sieci wektorowej (VNA): standardowa

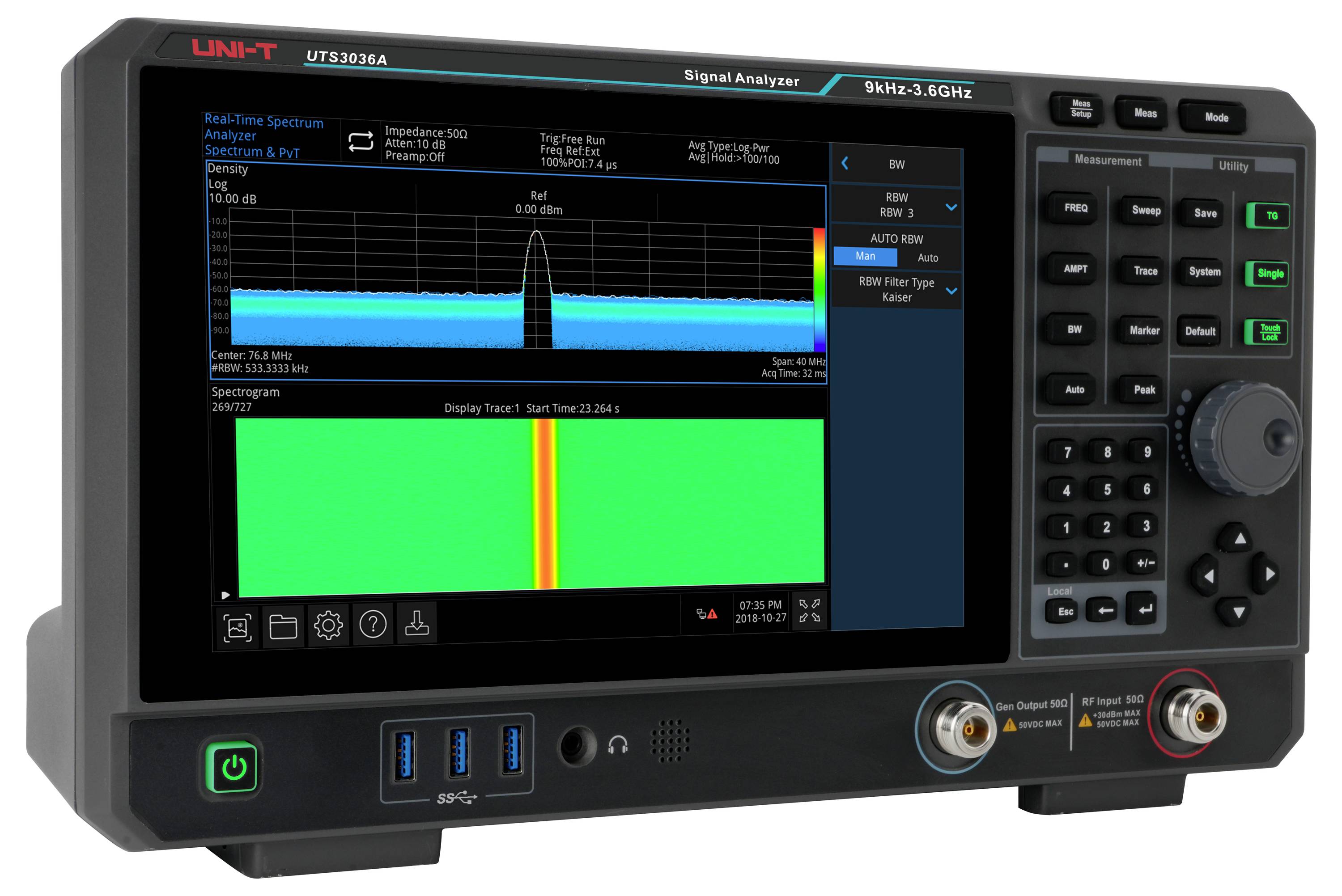

- Tryb analizy widma w czasie rzeczywistym (RTSA): z gęstością prawdopodobieństwa i wyświetlaniem widma, standardowa szerokość pasma 10 MHz
- Opcjonalna szerokość pasma w czasie rzeczywistym (RTSA): do 40 MHz
- Dostępne są różne tryby wyzwalania i szablony wyzwalania.
- Funkcje pomiaru jednym przyciskiem (opcjonalnie)
- Funkcja analizy EMI (opcjonalna)
- Analiza demodulacji analogowej (opcjonalnie)
- Analiza sygnału wektorowego (opcjonalnie)
- 10,1-calowy wielodotykowy ekran HD (1280 × 800)
- Obsługuje polecenia SCPI (standardowe polecenia dla instrumentów programowalnych)
Zakres dostawy
- 1x UTS3036A (analizator sygnału, 9 kHz - 3,6 GHz)
- 1x kabel zasilający
- 1x kabel do drukarki USB 2.0, 1,5 m, USB AB
- 1x środek przeciwmgielny, 3 g
- 1 x Certyfikat kalibracji
- 1x Instrukcja bezpieczeństwa (wielojęzyczna)
- 1x Skrócony przewodnik (po angielsku)
Uwagi
Opcje dla serii UTS3000A:
UTS3000A-EMI – opcja pomiaru EMI dla serii UTS3000A
UTS3000A-AMK – Rozszerzone funkcje pomiarowe dla serii UTS3000A
UTS3000A-AMA – Pomiar demodulacji analogowej dla serii UTS3000A
UTS3000A-B40 – opcja analizy RTSA 40 MHz dla serii UTS3000A
UTS3000A-I/Q – opcja analizy I/Q dla serii UTS3000A
UTS3000A-VSA – Opcja analizy demodulacji cyfrowej dla serii UTS3000A
Inne modele z serii UTS3000A:
UTS3084A – pasmo przenoszenia 9 kHz – 8,4 GHz, rozdzielczość pasma 1 Hz – 10 MHz, czułość -165 dBm, ekran dotykowy 10,1 cala, z generatorem śledzącym
UTS3060A – pasmo przenoszenia 9 kHz – 6,0 GHz, rozdzielczość pasma 1 Hz – 10 MHz, czułość -165 dBm, ekran dotykowy 10,1 cala, z generatorem śledzącym
